1. Wprowadzenie

Witamy w świecie Reduxi, który pozwala przejąć kontrolę nad kosztami energii i efektywnym wykorzystaniem energii elektrycznej dla zrównoważonego rozwoju. Główne cechy:

• Zarządzanie mocą szczytową,
• Zarządzanie produkcją w elektrowni słonecznej,
• Optymalizacja zużycia energii elektrycznej.

Dokładne pomiary i analiza zużycia energii to pierwsze kroki w kierunku jej redukcji. Aby osiągnąć ten cel, potrzebna jest odpowiednia technologia. Reduxi Converter umożliwia podłączenie miernika Landis+Gyr E350, 450 do systemu Reduxi za pośrednictwem Reduxi Controller lub Reduxi Gateway.

2. Instrukcje podłączania

W przypadku pierwszej konfiguracji należy podłączyć Reduxi Converter do Reduxi Controller lub Reduxi Gateway do portu RS485. Do połączenia zalecamy użycie podwójnie izolowanej skrętki z oplotem (kabel ekranowany).

• Podwójnie izolowana skrętka musi być podłączona w następujący sposób: pierwszy przewód na konwerterze A jest podłączony do przewodu Reduxi A. Podłącz drugi przewód na konwerterze B do przewodu Reduxi B. Podłącz kabel pleciony (ekranowany) do GND.
• Podłącz Landis+Gyr E350, 450 metrów dwużyłowym kablem do konwertera Reduxi
• Zielona dioda LED powinna zacząć świecić.

W celu konfiguracji/instalacji oprogramowania należy odwiedzić stronę internetową, na której znajduje się najnowsza dokumentacja:

support.reduxi.eu.

3. Specyfikacje

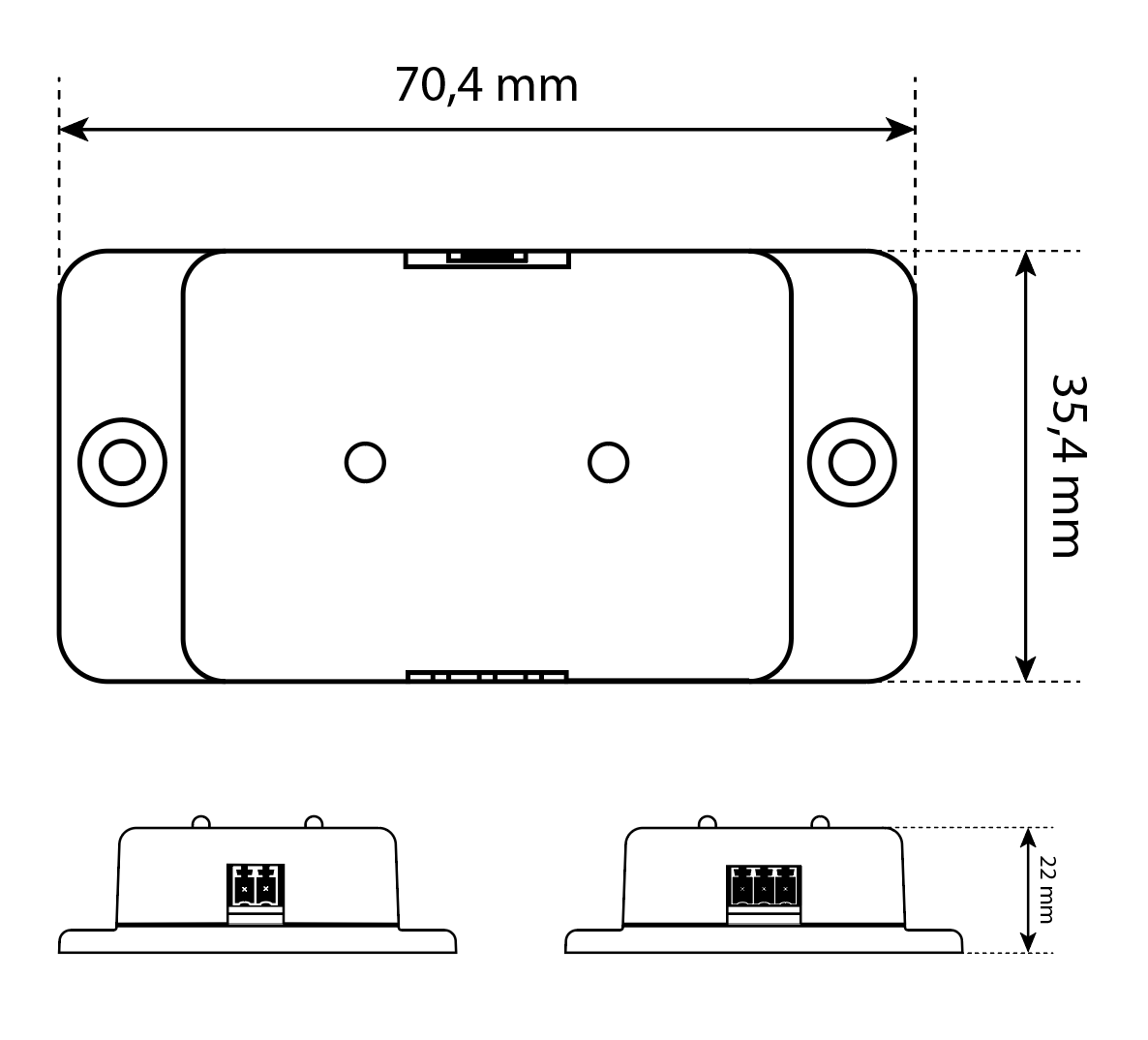

3.1. Wymiary

• Obudowa stołu, którą można przymocować.
• Wymiary: 35,4 x 70,4 x 22 mm.
• Stopień ochrony: <IP20.
• Waga: 30 g.

3.2. Dane techniczne

3.3. Wtyczki przyłączeniowe

3.3.1. Wtyczki RS485

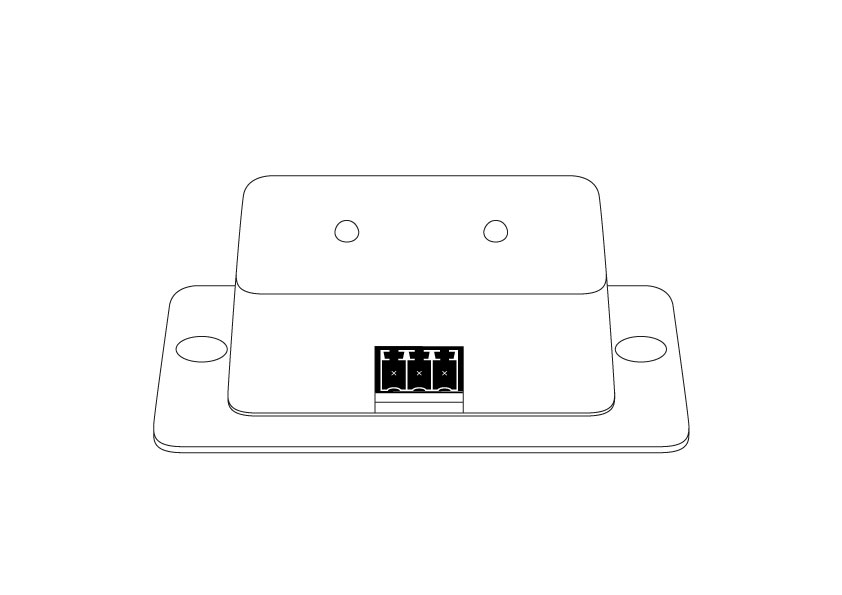

Rysunek 1: Wtyczki komunikacyjne RS485 (oznaczone numerem 1).

• Maksymalna szybkość przesyłania danych: 921600 BAUD.

• Półdupleks.

• Poziom napięcia: 0 V - 5 V.

3.3.2. M-BUS

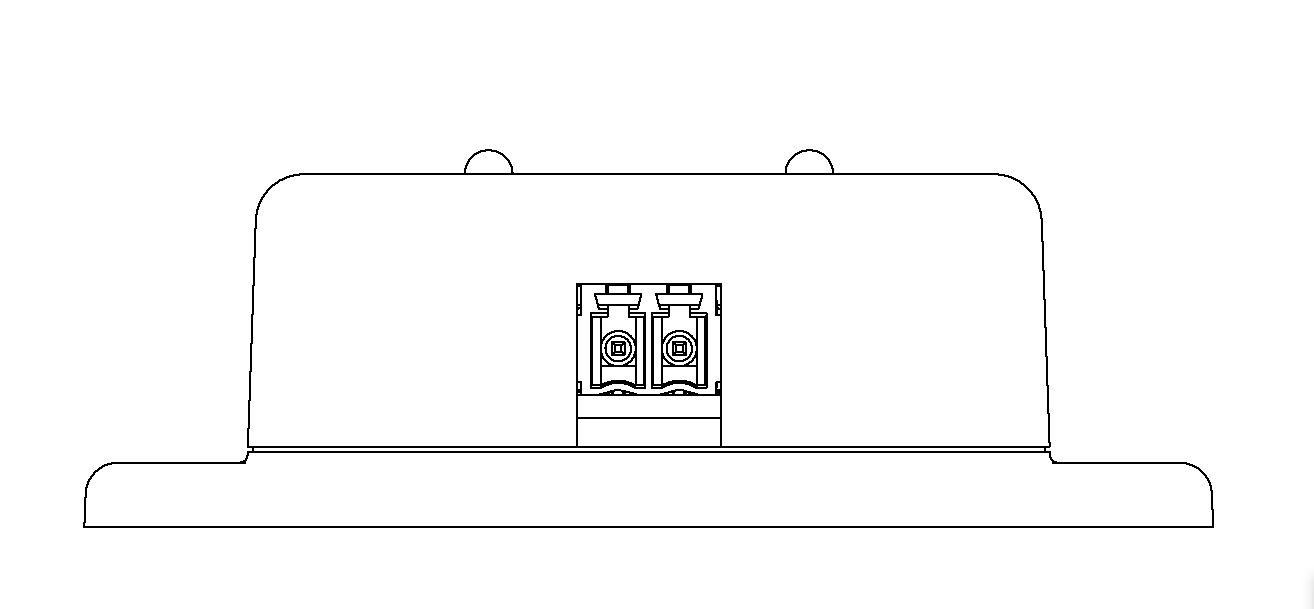

Zdjęcie 2: Wtyczki komunikacyjne 1x 2-pinowe złącze (oznaczone numerem 2).

1. M-BUS
2. M-BUS

• Komunikacja za pośrednictwem wyjścia M-BUS.
• Poziom napięcia: 12 V - 38 V.

3.3.3. Wskaźniki LED

	Zielona dioda LED: zasilanie jest aktywne.
	Żółta dioda LED: miga podczas przesyłania danych.

4. Ogólne instrukcje użytkowania

• Korzystając z tego urządzenia, użytkownik akceptuje Polityka prywatności i Regulamin
• Przeczytaj i zachowaj te instrukcje na przyszłość. Przestrzegaj wszystkich ostrzeżeń i wytycznych.
• Umieszczenie: Upewnij się, że produkt jest umieszczony na stabilnej, niewibrującej powierzchni.
• Rozpakowywanie: Przed podłączeniem produktu do zasilania należy usunąć wszystkie materiały opakowaniowe.
• Wentylacja: Szczeliny wentylacyjne powinny być drożne; nie należy umieszczać żadnych przedmiotów na produkcie.
• Wilgoć i płyny: Chronić produkt przed kontaktem z cieczami, deszczem lub wilgocią.
• Czyszczenie: Przed czyszczeniem należy zawsze odłączyć urządzenie od zasilania. Używaj tylko miękkiej, suchej ściereczki; unikaj środków czyszczących w płynie lub sprayu.
• Otwory: Nie wolno wkładać żadnych przedmiotów do żadnych otworów.
• Naprawy i modyfikacje: Nie należy podejmować prób samodzielnego otwierania lub naprawy produktu, ponieważ spowoduje to utratę gwarancji. Naprawy powinni wykonywać wyłącznie wykwalifikowani technicy serwisowi.
• Przenoszenie: Przed przeniesieniem produktu należy odłączyć go od źródła zasilania.
• Etykiety: Należy zachować wszystkie oryginalne etykiety i nie usuwać ich z produktu.
• Źródła ciepła: Należy unikać instalowania produktu w pobliżu źródeł ciepła, takich jak kaloryfery, grzejniki lub inne urządzenia generujące ciepło.
• Kabel zasilający: Przewód zasilający należy zainstalować w bezpieczny sposób i upewnić się, że nie stanowi on zagrożenia potknięciem lub nie jest narażony na potencjalne uszkodzenie przez przedmioty, które mogłyby go przygnieść lub skręcić.
• Akcesoria: Należy używać wyłącznie akcesoriów lub dodatkowego wyposażenia zalecanego przez producenta.
• Odłączanie: Produkt należy odłączyć od źródła zasilania podczas burzy lub jeśli nie będzie używany przez dłuższy czas.
• Wymagania dotyczące napięcia: Produkt należy podłączać wyłącznie do gniazda zasilania zgodnego z wymaganiami dotyczącymi napięcia określonymi w niniejszej instrukcji.
• Dostęp do zasilania: Należy upewnić się, że wejście zasilania urządzenia jest zawsze dostępne i sprawne.
• Obciążenie elektryczne: Nie należy przeciążać gniazdek elektrycznych, przedłużaczy ani paneli wyłączników automatycznych.

Producent

Nazwa: AMIBIT d.o.o.

Adres: Šaleška 2 a, 3320 Velenje

Numer identyfikacyjny: 6930808000

IDENTYFIKATOR PODATKOWY: SI51315831

E-mail: info@reduxi.eu

Telefon: +386 (0)3 777 01 40

Dokument

Przeznaczenie: Konwerter Reduxi dla Landis+Gyr E350, 450 m

Wersja: V1.0 12.2022
