1. Instalacja stacji ładowania ABB Terra

Jeśli chcemy połączyć Reduxi Controller ze stacją ładowania ABB Terra, konieczne jest dokonanie konkretnych ustawień w samej stacji ładowania.

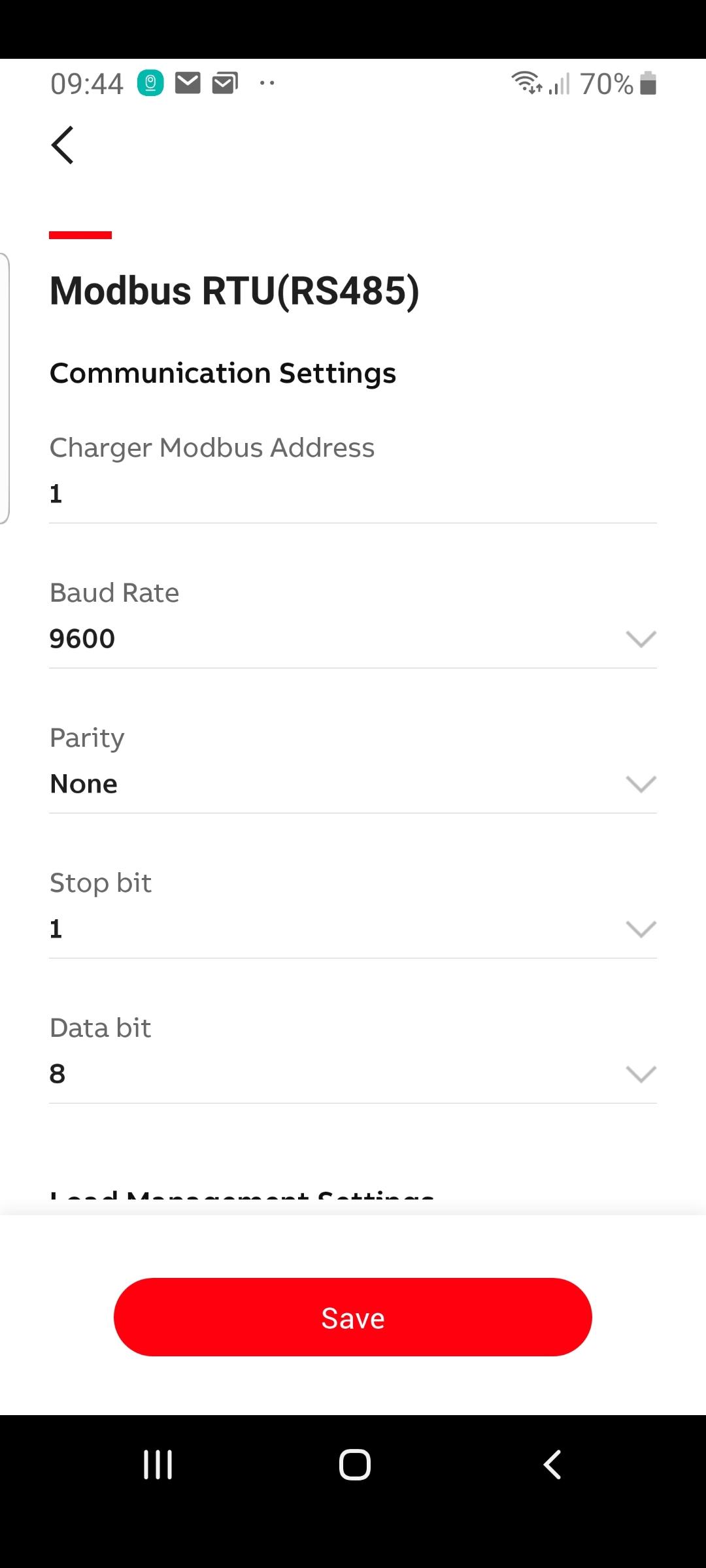

W konfiguracji urządzenia konieczne jest ustawienie komunikacji Modbus na podrzędną.

2. Dodawanie urządzenia do Reduxi

Po poprawnym skonfigurowaniu stacji ładowania ABB Terra EV i podłączeniu jej do kontrolera Reduxi, można ją dodać do kontrolera Reduxi. Instrukcje dostępu do kontrolera są dostępne pod linkiem Reduxi Controller.

Po zalogowaniu się do Reduxi Configurator wyświetli się panel. Aby dodać urządzenia, wybierz opcję Dodaj urządzenie w lewym dolnym oknie.

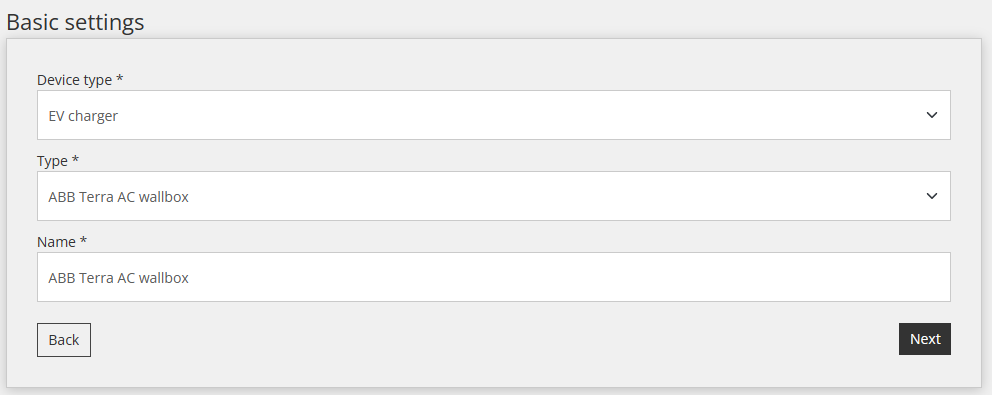

W następnym kroku należy wybrać typ urządzenia, wpisać typ i nazwę dodawanego urządzenia. W naszym przypadku, dodając stację ładowania ABB Terra wybieramy:

• w polu typu urządzenia: Ładowarka samochodowa,
• w typie skrzynki: ABB Terra AC wallbox i
• w polu Nazwa: podaj dowolną nazwę (na przykład stacja ładowania ABB Terra, stacja ładowania).

Po wprowadzeniu informacji kliknij na opcję w prawym dolnym rogu Dalej.

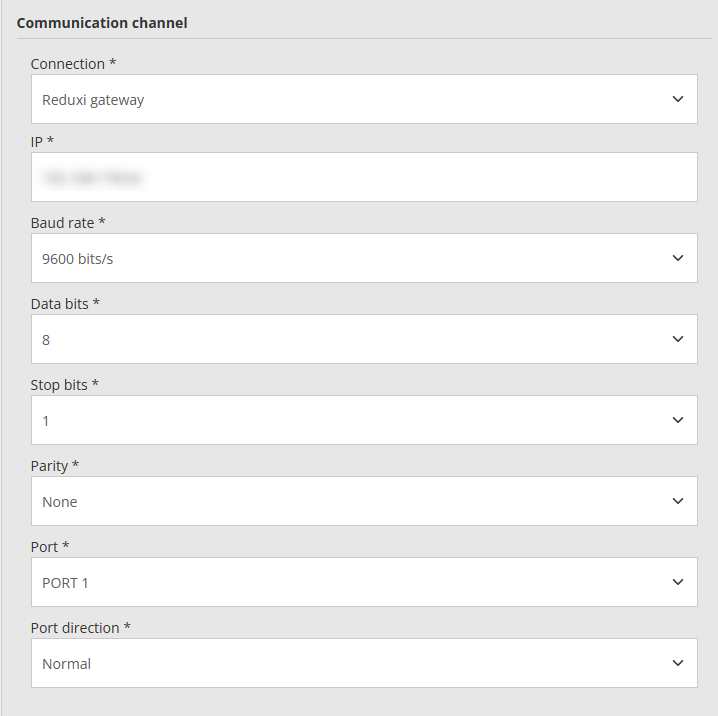

W kolejnym oknie definiujemy kanał komunikacji i konfigurujemy urządzenie. Poniższy obrazek przedstawia konfigurator połączenia przez Reduxi Gateway.

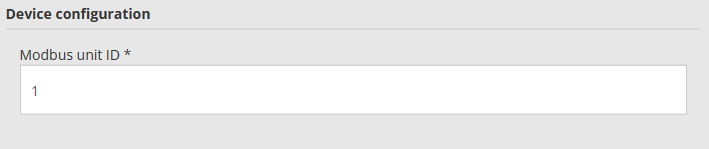

Standardowo identyfikator jednostki Modbus jest ustawiony na 1.

Sprawdź czy komunikacja z urządzeniem jest ustawiona prawidłowo za pomocą przycisku testu komunikacji.

Gdy otrzymamy odpowiedź, że oba urządzenia komunikują się ze sobą prawidłowo, możemy wybrać opcję Dalej.

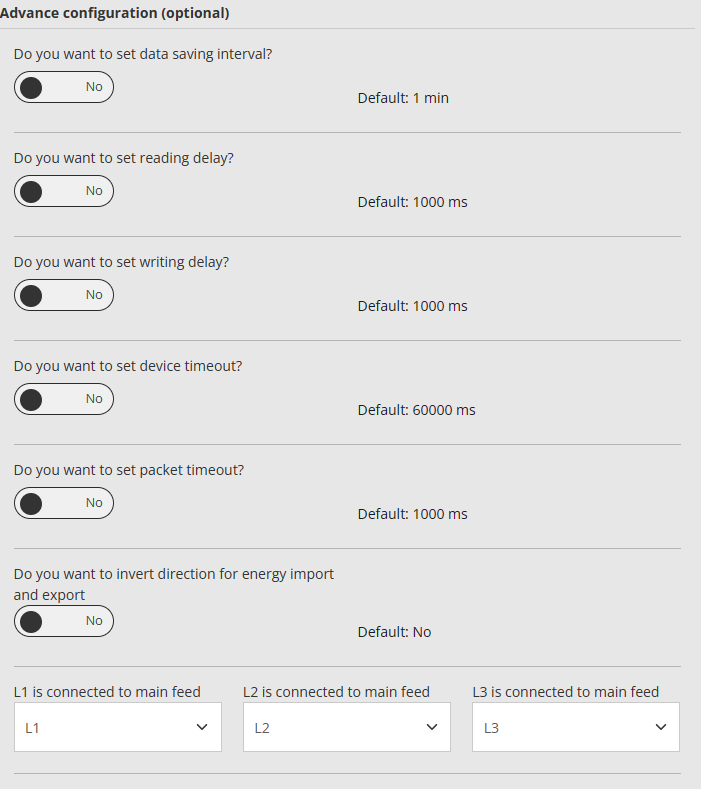

W ostatnim oknie dodawania stacji ładowania Schrack możesz dostosować niektóre ustawienia do własnych potrzeb.

3. Wyświetlanie danych ze stacji ładowania pojazdów elektrycznych ABB Terra

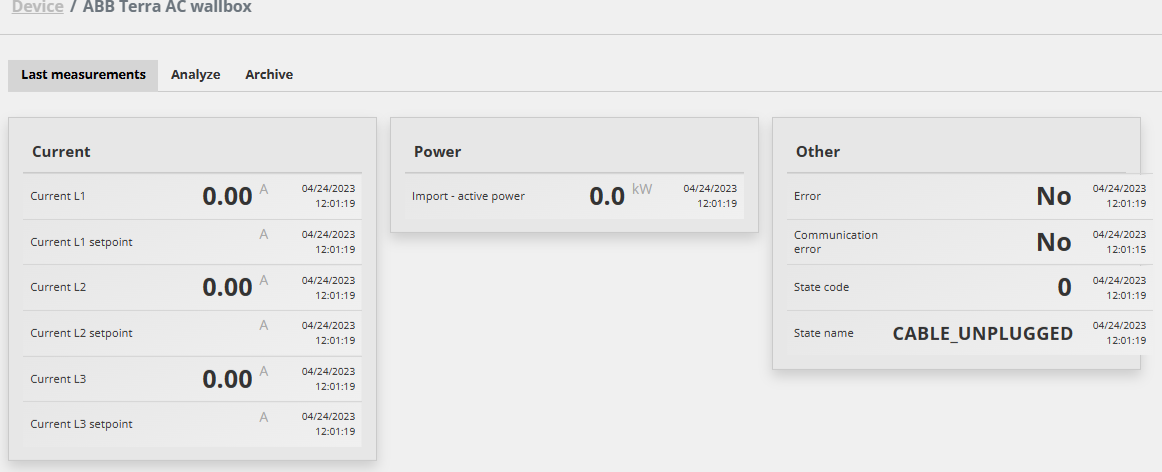

Po pomyślnym dodaniu stacji ładowania ABB Terra EV będzie ona widoczna wśród dodanych urządzeń. Jeśli wybierzemy stację ładującą, wyświetlone zostaną ostatnie pomiary.

Niniejszy artykuł powstał przy współpracy z E-ING.
