1. Jak skonfigurować falownik SolarEdge Solar Power Plant Inverter, aby umożliwić komunikację Modbus TCP z kontrolerem Reduxi?

1.1 Wyłącz falownik

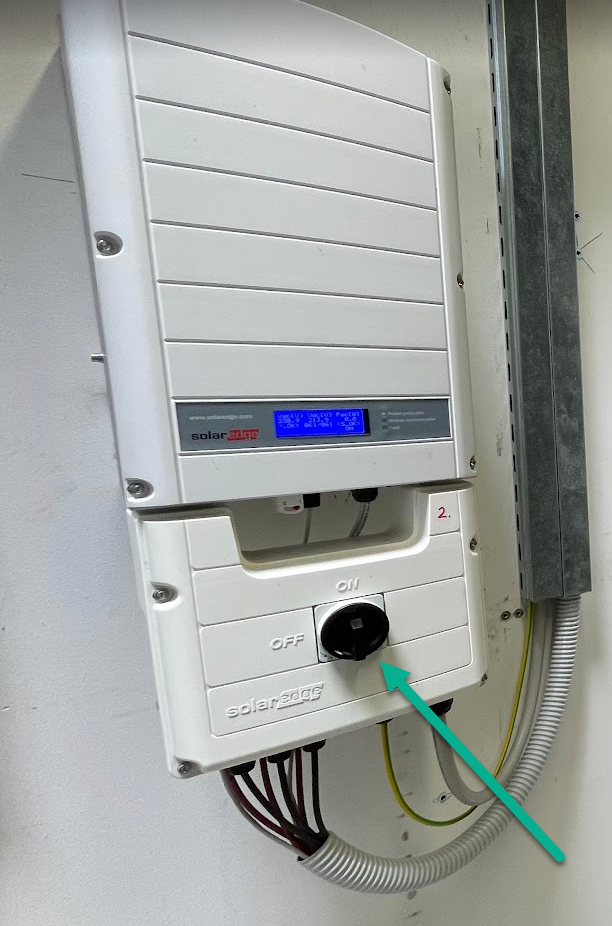

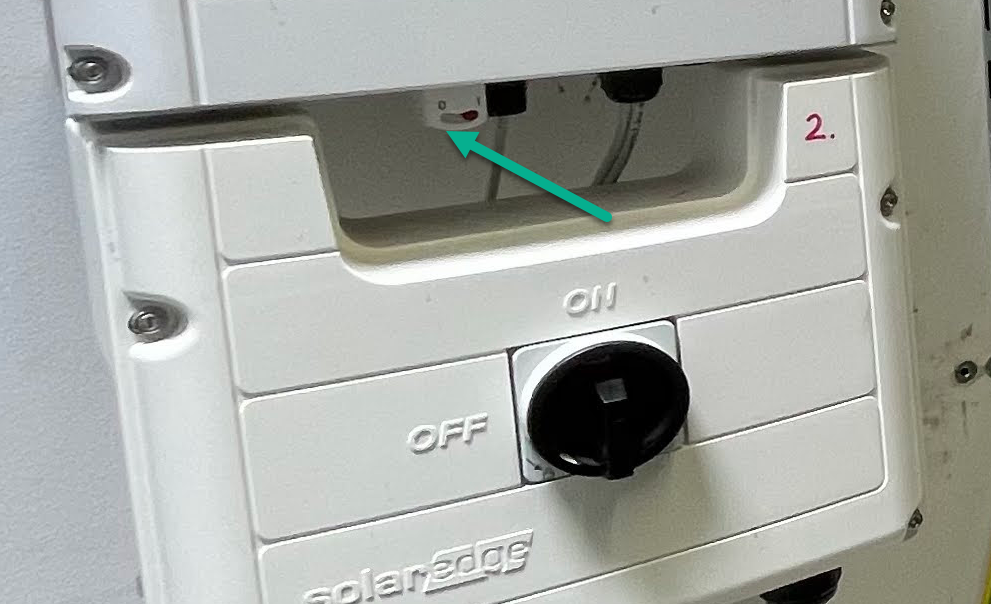

Wyłącz falownik za pomocą przełącznika znajdującego się na dole panelu przedniego. Przesuń przełącznik z pozycji 1 na 0.

Proszę zaczekać, aż produkcja energii przez falownik spadnie do 0 W.
Proszę również przełączyć wyłącznik główny z pozycji ON na OFF.

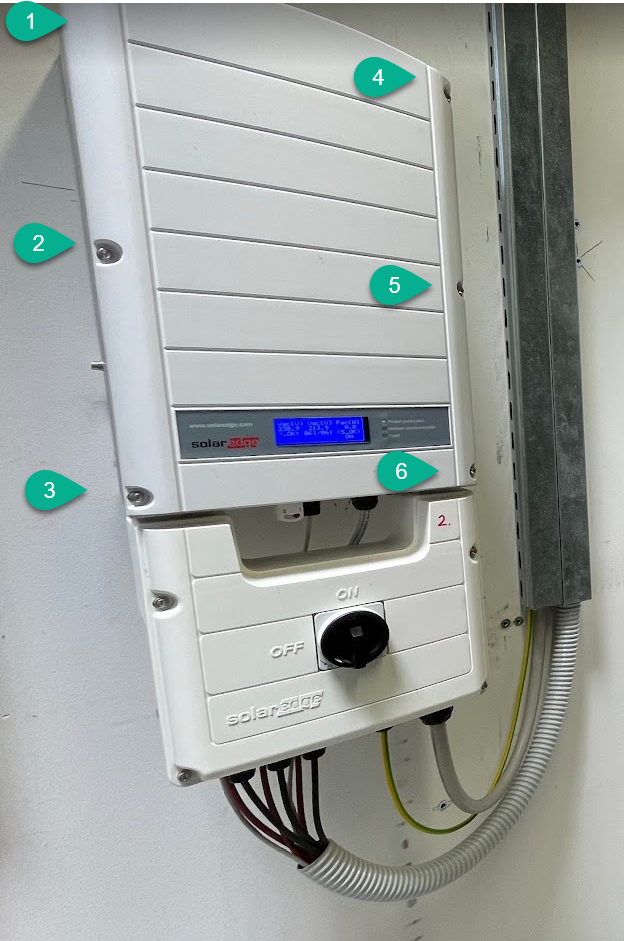

1.1 Odkręć 6 śrub na przedniej pokrywie

1.2 Włącz konfigurację trybu wyświetlania

Podejdź do jednostki wyświetlacza, gdzie znajdziesz cztery małe przyciski, a następnie naciśnij i przytrzymaj prawy przycisk przez 4 sekundy.

1.3 Będziesz musiał wprowadzić hasło

Domyślne hasło to „12312312” (znajduje się w dokumentacji SolarEdge), które można uzyskać, naciskając różne przyciski. Drugi przycisk jest przeznaczony do numeru 1, trzeci do numeru 2, a czwarty do numeru 3.

Po wpisaniu prawidłowego hasła nastąpi automatyczne przejście do następnego menu.

1.4 Ustaw prawidłową komunikację

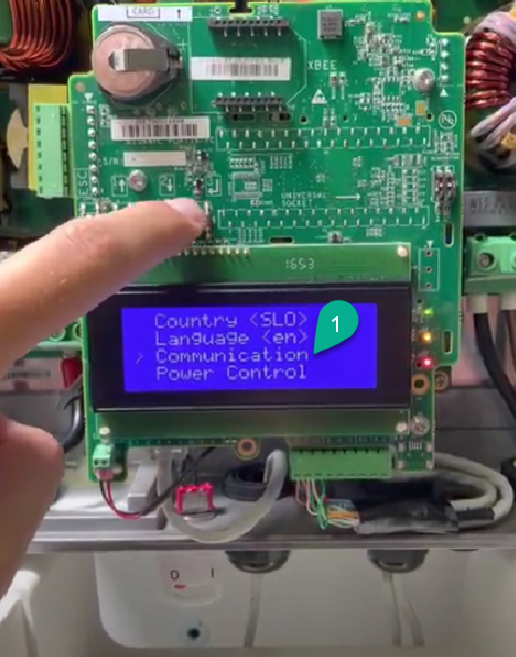

Naciśnij trzeci przycisk, aby przejść w dół menu. Naciśnij trzeci przycisk tyle razy, aż znak „>” ustawi się na pozycji „Komunikacja”, a następnie naciśnij czwarty przycisk, aby wejść do menu Komunikacja.

1.5 Ustaw połączenie TCP

Sprawdź konfigurację sieci LAN i włącz komunikację Modbus TCP. Ustaw port Modbus TCP i zdefiniuj statyczny adres IP sieci (zalecane).

1.5.1 Wybierz LAN Conf menu

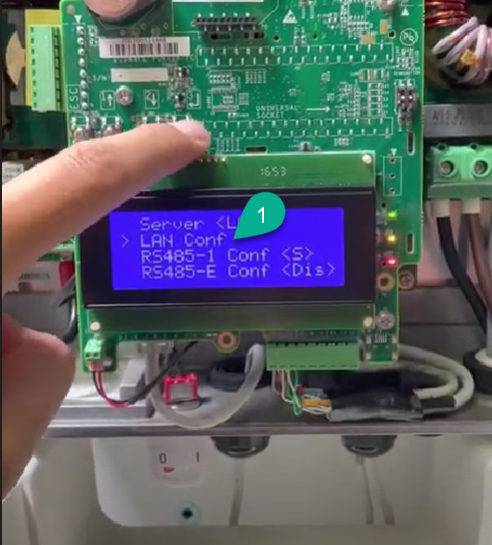

Ponownie naciśnij trzeci przycisk, aby przejść w dół menu i wybrać „LAN Conf”, a następnie czwarty przycisk, aby wejść do menu „LAN Conf”.

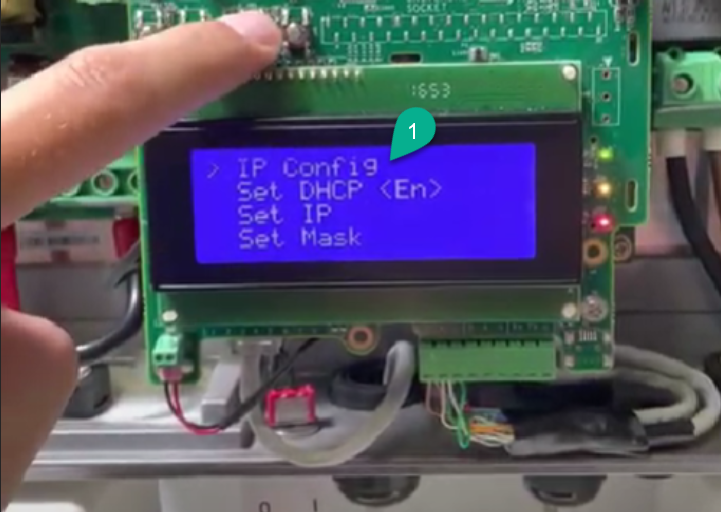

1.5.2 Wybierz Menu konfiguracji IP

1.5.2 Skonfiguruj ustawienia konfiguracji IP

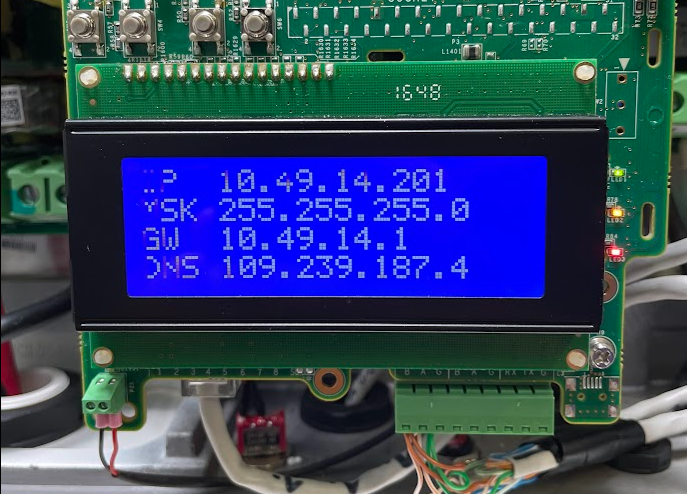

Wprowadź statyczny „adres IP” inwertera, maskę, GW i DNS (opcjonalnie).

Naciśnij czwarty przycisk i przytrzymaj go, aby potwierdzić ustawienia wkładki.

1.6 Powrót do menu głównego

Aby powrócić do menu, naciśnij pierwszy przycisk.

1.7 Ustaw port serwera

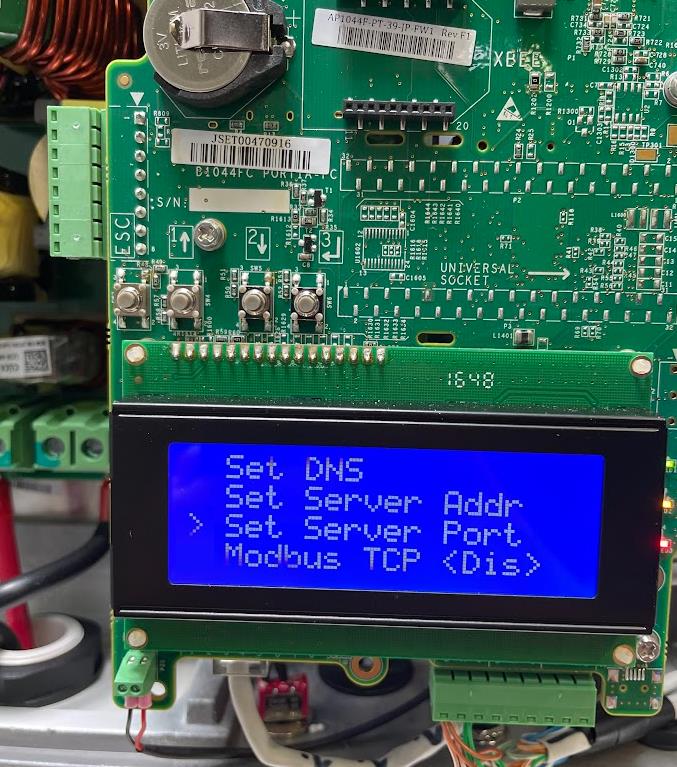

Naciśnij trzeci przycisk, przejdź do menu „Ustaw adres serwera” i wprowadź identyfikator urządzenia Modbus. Po włożeniu należy przytrzymać czwarty przycisk, zaczekać aż pojawi się informacja „Applied”, a następnie puścić.

Aby powrócić do opisanego menu, naciśnij pierwszy przycisk.

1.8 Ustaw Modbus TCP <Dis>

Naciśnij trzeci przycisk, aby przejść w dół menu i wybierz „Modbus TCP <Dis>” naciskając czwarty przycisk.

1.8.1 Ustaw numer portu

Wprowadź numer portu (domyślnie 502). Możesz to zmienić, naciskając drugi i trzeci przycisk lub opuszczając port numer 502 i przytrzymując czwarty przycisk, aż zobaczysz powiadomienie „zastosowano”. Po wyświetleniu tego komunikatu należy zwolnić czwarty przycisk.

1.8.2 Zablokuj ekran

Naciśnięcie pierwszego przycisku umożliwia powrót do menu w celu zablokowania ekranu.
Jeżeli nie zablokujesz ekranu ręcznie, wyświetlacz zablokuje się automatycznie po 10–15 minutach, a podświetlenie zostanie wyłączone.

1.9 Zbierz informacje dla Konfiguratora Reduxi

Konfiguracja jest już ukończona. Teraz możesz dodać falownik do kontrolera, korzystając ze statycznego adresu IP, portu i identyfikatora urządzenia Modbus, które wprowadziłeś.

2. Dodaj urządzenie do Konfiguratora Reduxi

Najpierw możesz zalogować się do Konfiguratora Reduxi za pomocąKonfiguratora Reduxi za pośrednictwem przeglądarki.

1. Kliknij Dodaj urządzenie

2. Wprowadź podstawowe ustawienia

3. Wybierz kanał komunikacji

Proszę wprowadzić ustawienia użyte w sekcji Konfigurowanie łączności Ethernet interfejsu internetowego dla falownika SolarEdge.

4. Wprowadź konfigurację urządzenia

ID jednostki Modbus – zwykle używa się jednego.

5. Wejdź i wybierz Ustawienia zaawansowane
