Producent Solar Edgege udostępnia szczegółowe informacje na temat łączenia wielu falowników z różnymi opcjami pod linkiem: https://knowledge-center.solaredge.com/sites/kc/files/solaredge-communication_options_application_note_v2_250_and_above.pdf.

1.1 Fizyczne połączenie między Reduxi a falownikiem

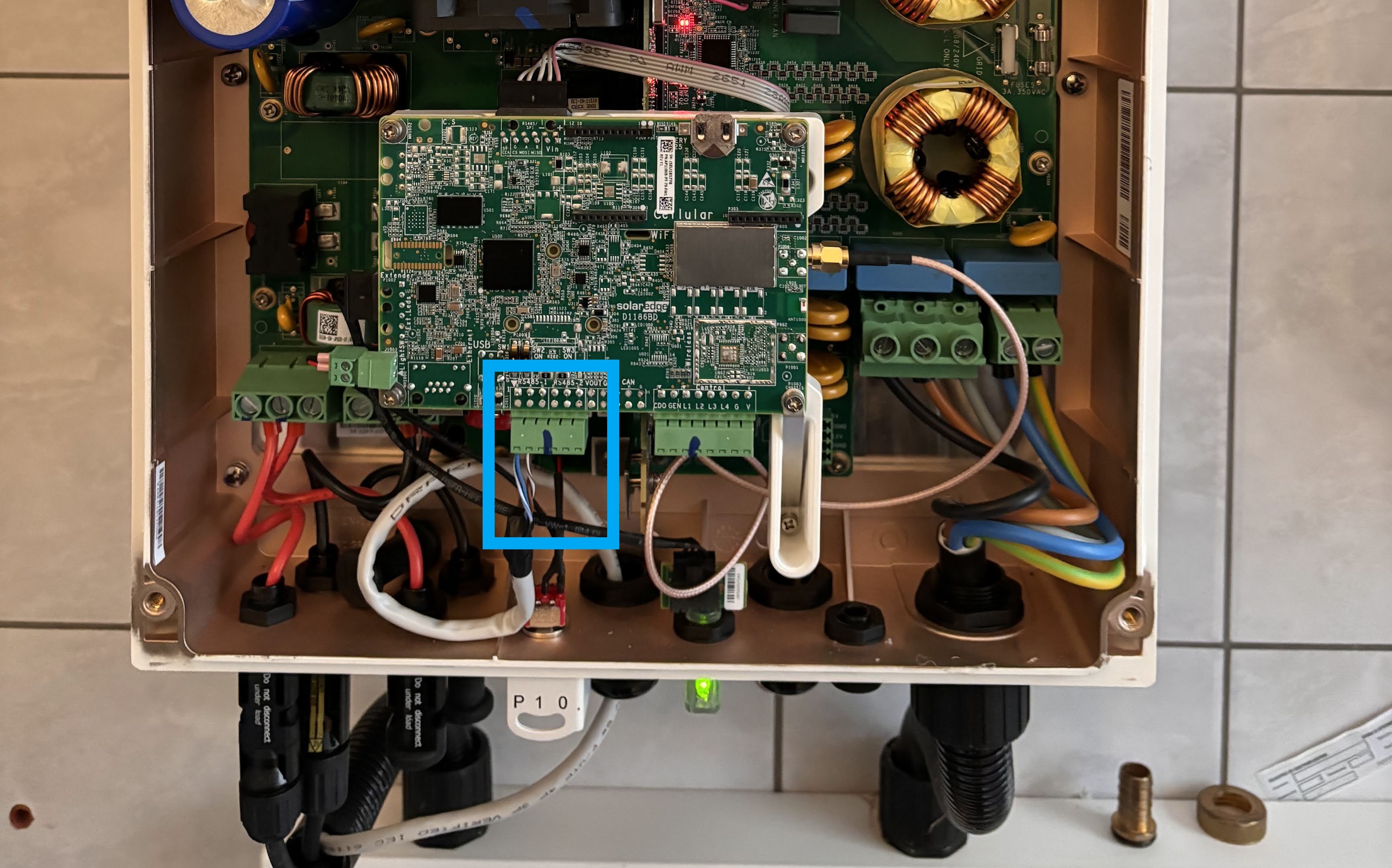

Podłącz kontroler Reduxi do styków na obwodzie falownika, jak pokazano na poniższym obrazku:

2. BUS (szeregowy) połączenie konfiguracja dla inwerterów nadrzędnych i podrzędnych

Przykład ten ma na celu uproszczenie użytkownikom sposobu tworzenia połączenia szeregowego między różnymi inwerterami, w którym jeden działa jako master, a pozostałe jako slave, a drugi jako scalony.

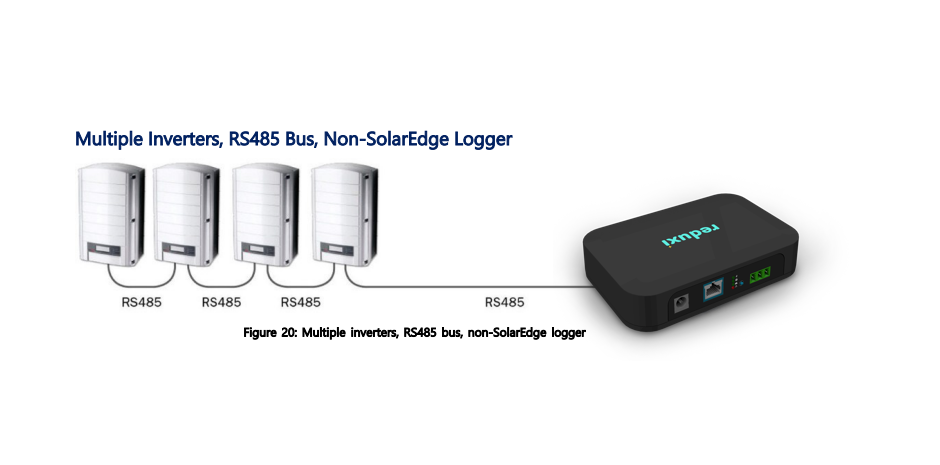

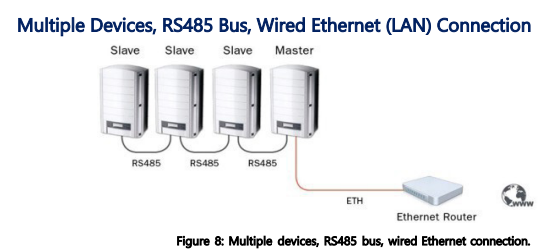

Poniższy obrazek przedstawia jedno połączenie magistrali RS485 od urządzeń podrzędnych do urządzenia nadrzędnego, które jest wtórnie podłączone do Internetu.

2.1 Ustawienia dla urządzeń podrzędnych

Po ustanowieniu połączeń fizycznych należy zdefiniować adresy dla salw. Poniższe obrazy zawierają instrukcje dotyczące ustawień adresu salve:

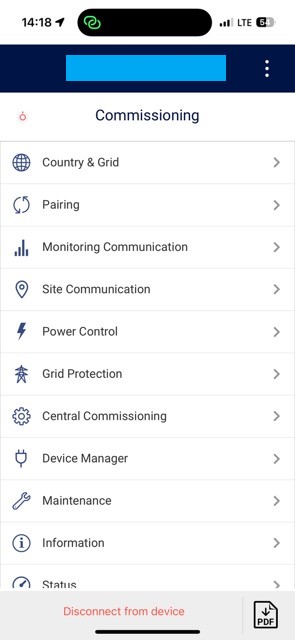

• Otwarty interfejs falownika

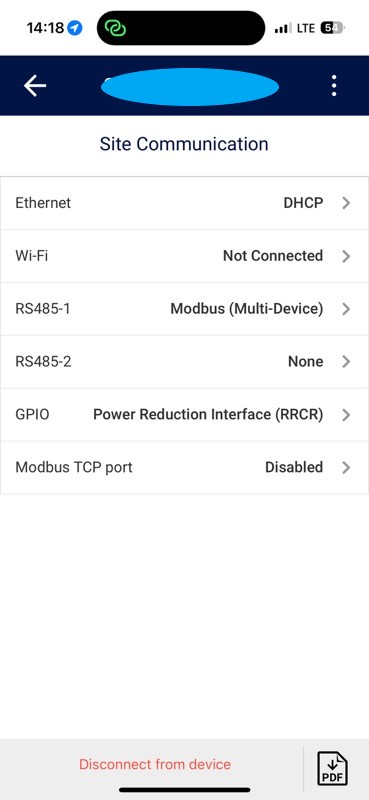

• Otwarta komunikacja witryny

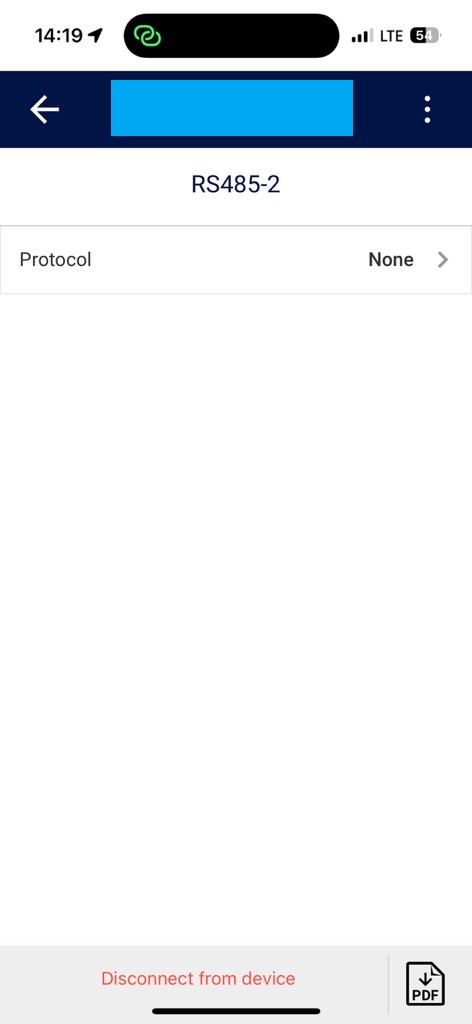

• Otwórz RS485-2

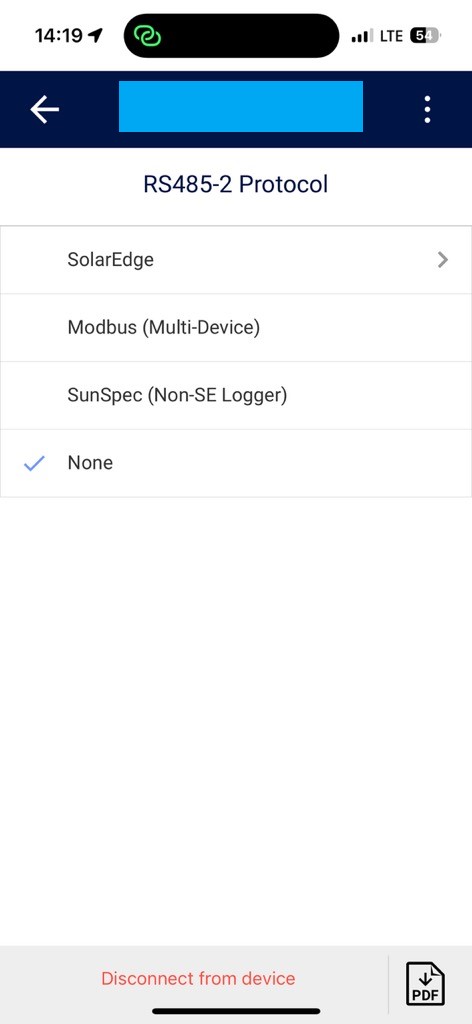

• Otwarty protokół

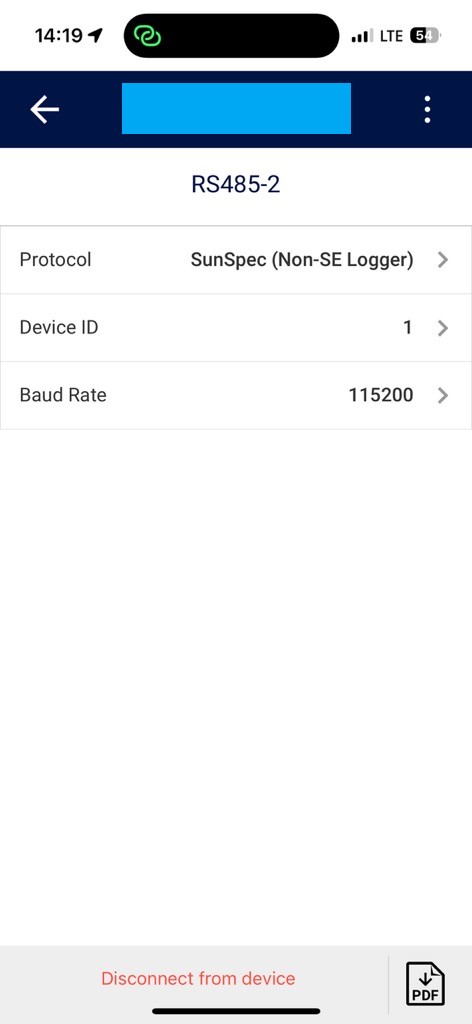

• Wybierz SunSpec (rejestrator Non-SE i zdefiniuj identyfikator urządzenia)

3. Połączenia falownika głównego ze sterownikiem Reduxi za pomocą protokołu TCP

Aby dowiedzieć się, jak podłączyć falownik główny za pomocą protokołu Modbsu TCP ze zdefiniowanym adresem IP do kontrolera Reduxi, skorzystaj z poniższego łącza: Konfiguracja głównego falownika SolarEdge.

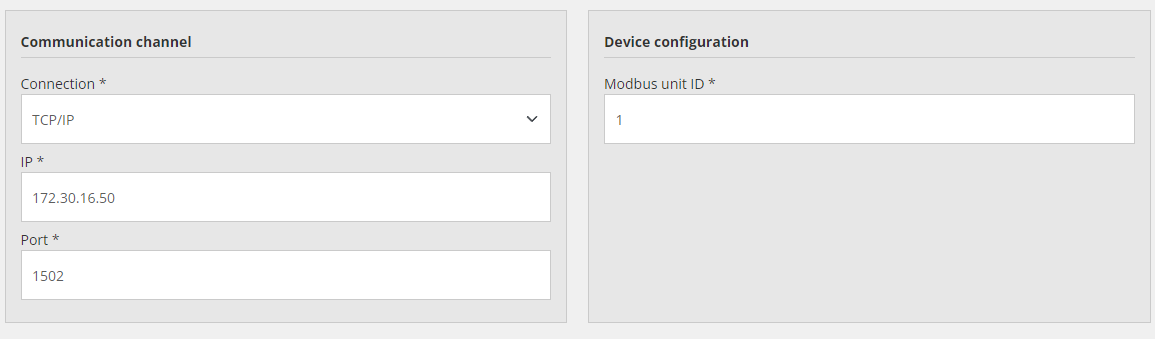

Przykładowa ilustracja ustawień Modbus TCP na miejscu sterownika Reduxi:

4. Połączenia falownika głównego ze sterownikiem Reduxi poprzez RTU.

Możliwe jest nawiązanie połączenia między falownikiem Master a sterownikiem Reduxi również poprzez łącze szeregowe (Modbus RTU).

Konfiguracja inwerterów salves jest taka sama jak w punkcie 2.1 Ustawienia dla urządzeń podrzędnych.

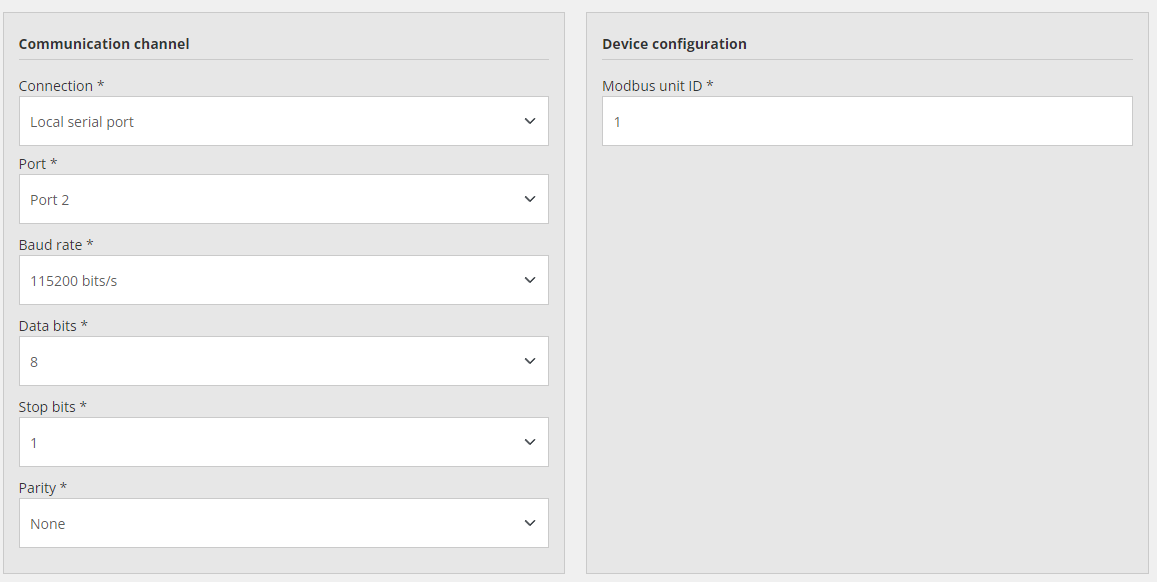

Przykładowa ilustracja ustawień Modbus RTU w miejscu zainstalowania kontrolera Reduxi:

Aby uzyskać więcej informacji na temat konfiguracji urządzenia w Reduxi, wykonaj następujące czynności: Konfigurator Reduxi

Aby uzyskać więcej informacji na temat korzystania z aplikacji w chmurze dla Reduxi, wykonaj następujące czynności: Reduxi Cloud
