Jak połączyć licznik energii Carlo Gavazzi EM300/ET300 ze sterownikiem Reduxi
Połącz licznik energii Carlo Gavazzi EM300/ET300 ze sterownikiem Reduxi Controller.

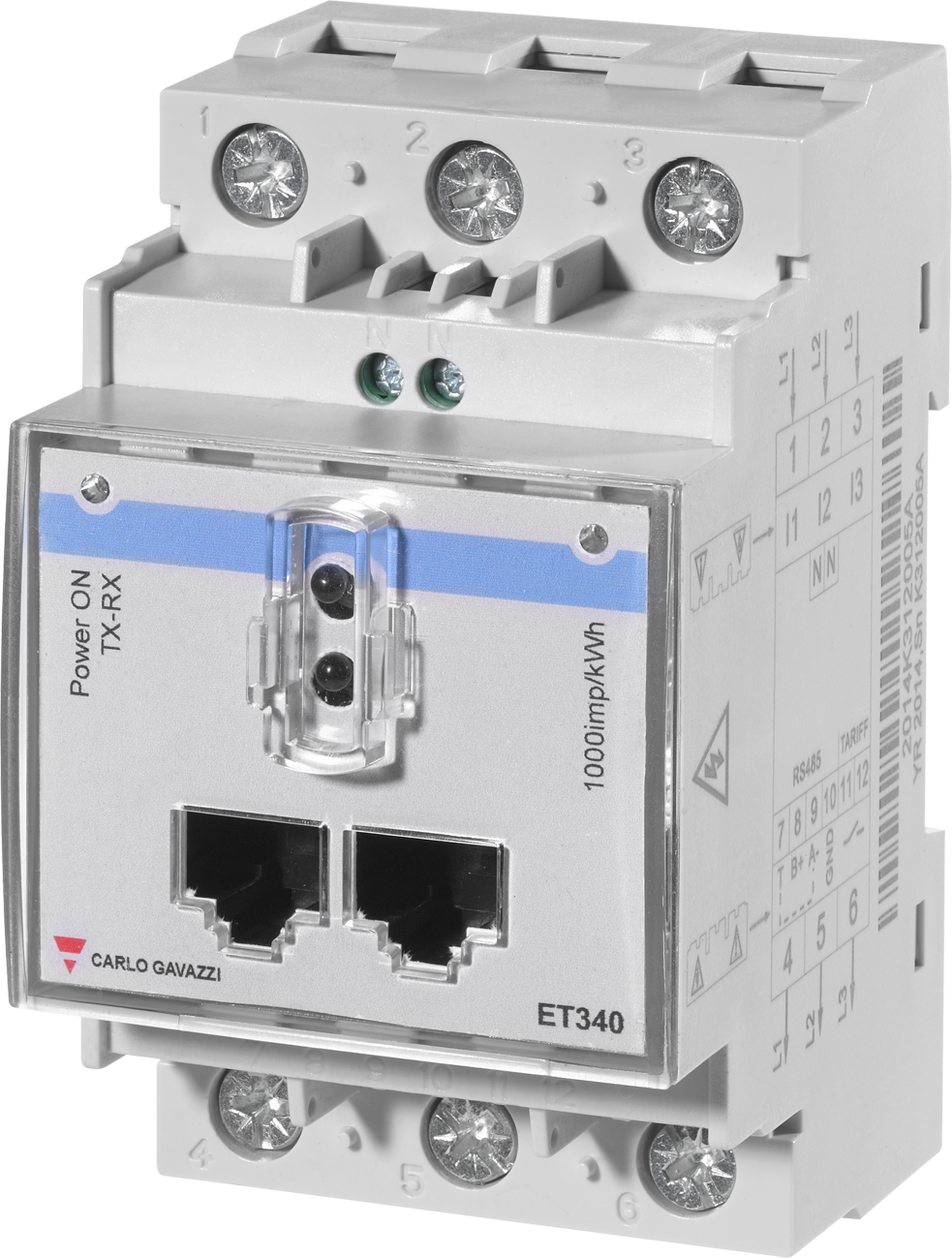

Opis tekstowy tego obrazu
Zdjęcie jasnoszarego licznika energii na szynę DIN, ujęcie produktowe na białym tle, widziane lekko z góry i z lewej strony. Na froncie nadrukowano: 'CARLO GAVAZZI' z czerwonym logo w kształcie trójkąta, model 'ET340', etykiety diod LED 'Power' i 'TX' (częściowo ucięte), '1000imp/kWh', niebieski pasek w górnej części frontu, przezroczyste plastikowe okienko optycznej diody LED oraz dwa gniazda w stylu RJ45 na froncie. Górny blok zacisków z trzema zaciskami śrubowymi oznaczonymi 1, 2, 3 i dwiema małymi śrubami z zielonym pierścieniem oznaczonymi N i N. Dolny blok zacisków z trzema zaciskami śrubowymi oznaczonymi 4, 5, 6 i małymi numerami od 7 do 12 nad nimi. Etykieta boczna ze schematem połączeń: strzałki L1, L2, L3 nad zaciskami 1, 2, 3; I1, I2, I3 i N N; zaciski RS485 7, 8, 9, 10 z oznaczeniami 'T', 'B+', 'A-', 'GND'; zaciski TARIFF 11, 12 z symbolem przełącznika; zaciski 4, 5, 6 ze strzałkami L1, L2, L3. Z boku kod kreskowy z pionowym tekstem '2005A', 'K312005A' i '2014 K3...'. Dolna jedna trzecia obrazu jest pusta i biała.
1 Dokumentacja techniczna
Dokumenty producenta dla serii Carlo Gavazzi EM300 i ET300 (EM330, EM340, ET330, ET340):
- EM300 Series and ET300 Series Communication Protocol – parametry Modbus RTU, kody funkcji i tabele rejestrów.
- Protokół komunikacyjny (Carlo Gavazzi Szwecja) – instrukcje na stronie producenta, linkowane we wcześniejszej wersji tego poradnika.
- Instrukcja obsługi EM330 – schematy połączeń i menu parametrów.
- Instrukcja obsługi ET340 – schematy połączeń i menu parametrów.
- Karta katalogowa ET340 – specyfikacje ET340.
2 Wymagane wyposażenie
- Licznik energii Carlo Gavazzi z serii EM300 lub ET300 z interfejsem Modbus RS485, zainstalowany przez wykwalifikowanego elektryka
- Kabel RS485
- Reduxi Controller
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Podłączenie i konfiguracja licznika
Instrukcje podłączenia i konfiguracji licznika znajdziesz w dokumentach z punktu 1.
3.1 Połączenie RS485
- Interfejs RS485 wykorzystuje linie A-, B+, GND i T.
- Zakończ magistralę tylko na ostatnim urządzeniu: połącz A- i T na tym urządzeniu.
- Przy odcinkach dłuższych niż 1000 m użyj wzmacniaka sygnału.
- Kabel zgodny z protokołem komunikacyjnym: skręcona para AWG24 oraz trzeci przewód na GND.
3.2 Ustawienia Modbus w liczniku
Ustaw parametry Modbus w menu parametrów licznika. Wartości protokołu komunikacyjnego Modbus RTU:
| Parametr | Wartości |
|---|---|
| Adres Modbus | Od 1 do 247. Domyślnie: 1
|
| Prędkość transmisji (baud rate) | 9,6 (domyślnie), 19,2, 38,4, 57,6 lub 115,2 kbps |
| Parity | Brak (domyślnie) lub parzysta |
| Stop bits | 1 (domyślnie). 2 tylko przy braku parzystości. |
Adres Modbus licznika będzie potrzebny w Reduxi Configurator. Zwykle używa się wartości 1.
4 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
5 Dodanie licznika do Reduxi
Wykonaj te kroki, aby dodać nowy licznik lub edytować istniejący.
5.1 Ustawienia podstawowe
Zaloguj się do Reduxi Configurator przez przeglądarkę (zobacz punkt 4) i kliknij Add device.
W pierwszym kroku wpisz ustawienia podstawowe urządzenia. Następnie kliknij Next.
5.2 Ustawienia komunikacji
Wybierz kanał komunikacji. Następnie wpisz konfigurację urządzenia:
| Parametr | Wartość |
|---|---|
| Modbus unit ID | Zwykle 1
|
Następnie wprowadź i wybierz ustawienia zaawansowane. Parametry szeregowe, jeśli są wymagane, muszą zgadzać się z ustawieniami licznika (zob. punkt 3).
5.3 Test komunikacji
Kliknij Test communication na dole kreatora. Test jednorazowo odczytuje licznik Carlo Gavazzi i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: dopiero Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
6 Sprawdzenie odczytów
6.1 Ostatnie pomiary
Po nawiązaniu komunikacji sprawdź wartości w sekcji Devices w Reduxi Configurator. Reduxi tylko odczytuje dane z licznika.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Zapoznaj się z dokumentami Carlo Gavazzi i przygotuj sprzęt.
Licznik Carlo Gavazzi (punkt 3): Podłącz licznik przez RS485. Ustaw parametry Modbus i zapisz adres Modbus.
Dodanie do Reduxi (punkty 4–5): Zaloguj się do Reduxi Configurator, dodaj licznik, podając jego identyfikator jednostki Modbus, i przetestuj komunikację.
Uruchomienie (punkt 6): Sprawdź odczyty. Reduxi odczytuje dane z licznika.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test komunikacji kończy się błędem | Sprawdź, czy identyfikator jednostki Modbus w Reduxi jest równy adresowi Modbus licznika (od 1 do 247, domyślnie 1). Sprawdź, czy parametry szeregowe są zgodne. |
| Licznik nie odpowiada na magistrali RS485 | Sprawdź linie RS485 A-, B+ i GND. Zakończ ostatnie urządzenie na magistrali: połącz A- i T. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
