Jak połączyć licznik energii Algodue UPM209 ze sterownikiem Reduxi
Połącz trójfazowy analizator sieci Algodue UPM209 ze sterownikiem Reduxi Controller.
Opis tekstowy tego obrazu

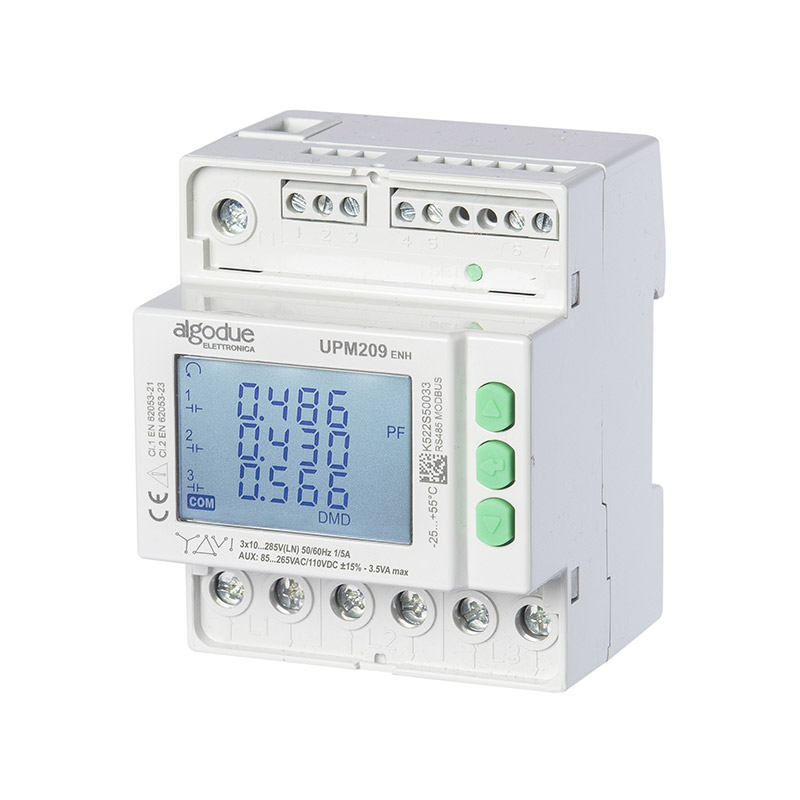

Zdjęcie produktu przedstawiające biały trójfazowy licznik energii na szynę DIN na białym tle. Etykieta na froncie: logo 'algodue ELETTRONICA' i model 'UPM209 ENH'. Wyświetlacz LCD z niebieskim podświetleniem pokazuje trzy wiersze wartości 0.486, 0.430 i 0.566 z etykietami PF i DMD po prawej, znacznikami faz 1, 2, 3 po lewej oraz symbolem 'COM'. Trzy zielone przyciski po prawej stronie frontu. Drobny druk: 'CE', '3x10...285V(LN) 50/60Hz 1/5A', 'AUX: 85...265VAC/110VDC +/-15% - 3.5VA max', kod QR i 'RS485 MODBUS'. Zaciski śrubowe: blok trzech i blok pięciu u góry, sześć zacisków śrubowych u dołu oraz zielona dioda sygnalizacyjna u góry.
1 Dokumentacja techniczna
Dokumenty producenta dla Algodue UPM209:
- Strona produktu Algodue UPM209 – specyfikacje techniczne i kontakt w sprawie dalszych konfiguracji.
- Karta katalogowa UPM209 (PDF) – specyfikacje, wersje i kody zamówieniowe.
- Oprogramowanie WintoolNET – oprogramowanie konfiguracyjne dla UPM209 i UPM309.
2 Wymagane wyposażenie
- Trójfazowy analizator sieci Algodue UPM209, zainstalowany przez wykwalifikowanego elektryka
- Kabel do portu komunikacyjnego licznika: RS485 lub Ethernet (RJ45), zależnie od modelu
- Reduxi Controller
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Podłączenie i konfiguracja licznika
Instrukcje podłączenia i konfiguracji licznika znajdziesz na stronie producenta: Algodue UPM209.
3.1 Port komunikacyjny
UPM209 ma jeden z dwóch portów komunikacyjnych, zależnie od modelu:
| Port | Protokół | Szczegóły |
|---|---|---|
| RS485 (z izolacją optyczną) | Modbus RTU/ASCII | od 300 do 57600 bps |
| Ethernet (RJ45) | Modbus TCP | 10/100 Mbps; także HTTP, NTP i DHCP |
3.2 Identyfikator jednostki Modbus
Identyfikator jednostki Modbus licznika będzie potrzebny w Reduxi Configurator. Zwykle używa się wartości 1.
4 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
5 Dodanie licznika do Reduxi
Wykonaj te kroki, aby dodać nowy licznik lub edytować istniejący.
5.1 Ustawienia podstawowe
Zaloguj się do Reduxi Configurator przez przeglądarkę (zobacz punkt 4) i kliknij Add device.
W pierwszym kroku wpisz ustawienia podstawowe urządzenia. Następnie kliknij Next.
5.2 Ustawienia komunikacji
Wybierz kanał komunikacji odpowiadający portowi Twojego licznika. Następnie wprowadź konfigurację urządzenia:
| Parametr | Wartość |
|---|---|
| Modbus unit ID | Zwykle 1
|
Następnie wpisz i wybierz ustawienia zaawansowane.
5.3 Test komunikacji
Kliknij Test communication na dole kreatora. Test jednorazowo odczytuje Algodue UPM209 i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: dopiero Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
6 Sprawdzenie odczytów
6.1 Ostatnie pomiary
Po nawiązaniu komunikacji sprawdź wartości w sekcji Devices w Reduxi Configurator. Reduxi tylko odczytuje dane z licznika.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Zapoznaj się z dokumentami Algodue i przygotuj sprzęt.
Algodue UPM209 (punkt 3): Podłącz licznik przez port RS485 lub Ethernet. Zapisz identyfikator jednostki Modbus.
Dodanie do Reduxi (punkty 4–5): Zaloguj się do Reduxi Configurator, dodaj licznik, podając jego identyfikator jednostki Modbus, i przetestuj komunikację.
Uruchomienie (punkt 6): Sprawdź odczyty. Reduxi odczytuje dane z licznika.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test komunikacji kończy się błędem | Sprawdź, czy identyfikator jednostki Modbus w Reduxi jest równy identyfikatorowi jednostki licznika. Zwykle jest to 1. |
| Licznik nie odpowiada | Wybierz kanał komunikacji odpowiadający portowi Twojego licznika: RS485 (Modbus RTU/ASCII) lub Ethernet (Modbus TCP). |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
