Jak połączyć licznik energii GARO z serii GNM3D/T ze sterownikiem Reduxi
Dodaj licznik energii GARO GNM3D lub GNM3T do sterownika Reduxi Controller przez Modbus RS485.
Opis tekstowy tego obrazu

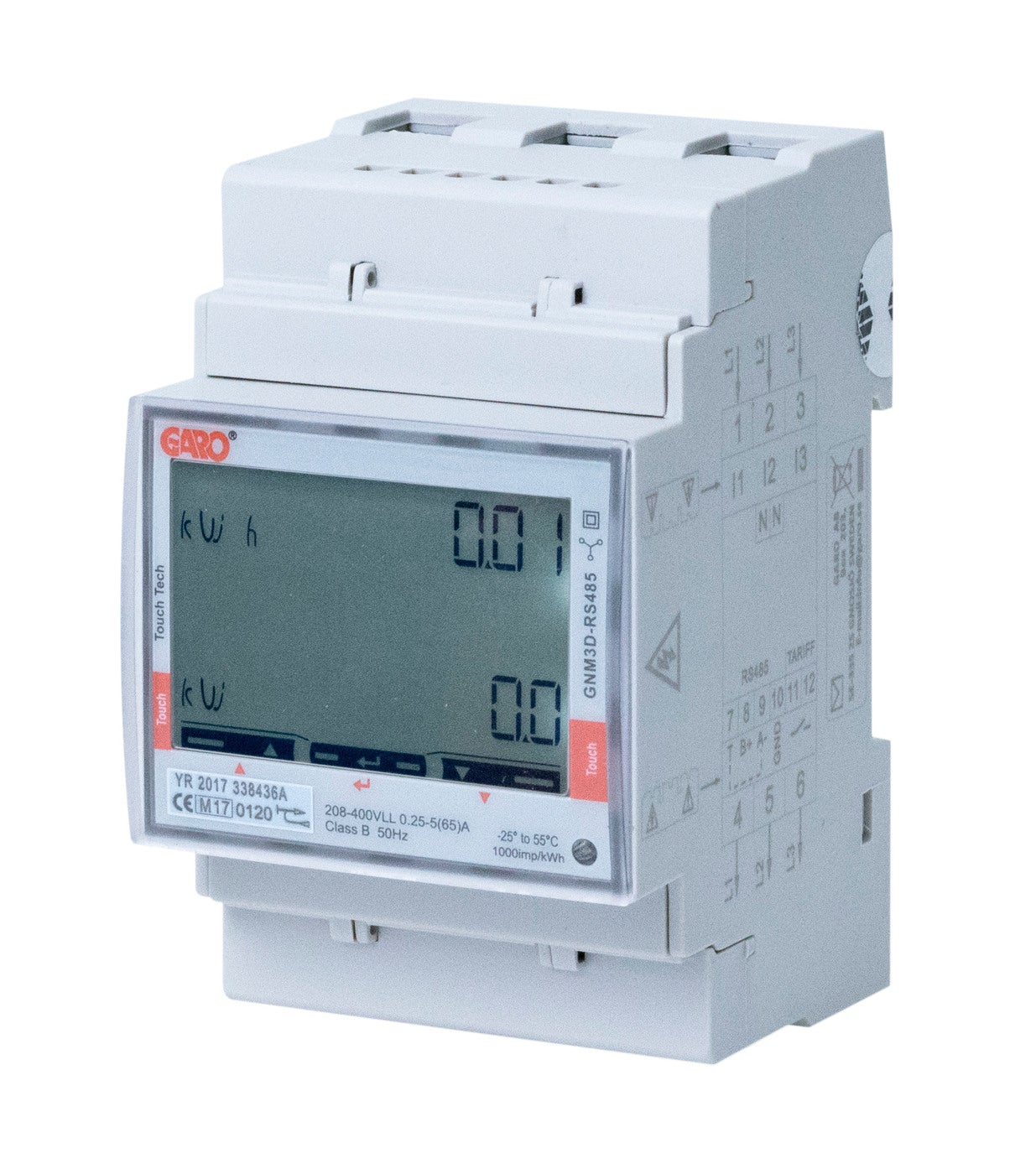

Zdjęcie produktu przedstawiające jasnoszary trójfazowy licznik energii na szynę DIN na białym tle. Na froncie: czerwone logo 'GARO' w lewym górnym rogu, pionowy napis 'GNM3D-RS485' po prawej, wyświetlacz LCD z jednostką 'kWh' (górny wiersz, wartość 0.01) i 'kW' (drugi wiersz, wartość 0.0), czerwone pola 'Touch' przy lewej i prawej krawędzi, trzy przyciski dotykowe pod wyświetlaczem z symbolami strzałek (w górę, enter, w dół). Pasek z etykietą: 'YR 2017 338436A', 'CE M17 0120', '208-400VL-L 0.25-5(65)A, Class B 50Hz', '-25 C to 55 C', '1000imp/kWh' oraz mała dioda LED w prawym dolnym rogu. Etykieta boczna z numerami zacisków od 1 do 3, od 11 do 13, N, od 4 do 6, od 7 do 12 i symbolem połączeń. Zaciski śrubowe u góry i u dołu.
1 Dokumentacja techniczna
Instrukcje podłączenia i konfiguracji licznika znajdziesz na stronie producenta.
- GARO: wyszukiwanie GNM3D – link z oryginalnego artykułu.
- GARO: Disc.ENERGYMETER 3P MODBUS RS485 (GNM3D) – strona produktu trójfazowego licznika bezpośredniego z Modbus RS485.
- GARO: instrukcja GNM3D-RS485 (EN) – instrukcja z opisem połączenia RS485 i ustawień komunikacji licznika.
- GARO: instrukcja GNM3T-LP RS485 N (EN) – instrukcja wariantu GNM3T podłączanego przez przekładniki prądowe.
- GARO: protokół Modbus GNM3D i GNM3T (EN) – tabele rejestrów Modbus RTU i ustawienia szeregowe.
2 Wymagane wyposażenie
- Reduxi Controller
- Licznik energii GARO GNM3D lub GNM3T z interfejsem RS485 (Modbus)
- Kabel RS485 między licznikiem a Reduxi Controller
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Ustawienia komunikacji licznika
3.1 Ustawienia domyślne
Licznik komunikuje się przez RS485 z użyciem Modbus RTU. W dokumencie protokołu producenta podano te ustawienia domyślne:
| Parametr | Wartość domyślna |
|---|---|
| Protokół | Modbus RTU przez RS485 |
| Adres Modbus |
1 (zakres od 1 do 247) |
| Prędkość transmisji (baud rate) |
9.6 kbps |
| Parity | None |
| Stop bits | 1 |
3.2 Ustawienie adresu Modbus w liczniku
Skorzystaj z tej procedury tylko wtedy, gdy adres, prędkość transmisji lub parzystość w liczniku różnią się od potrzebnych wartości. Kroki opisano na podstawie instrukcji GNM3D-RS485 i dotyczą pól dotykowych na froncie licznika:
9.6. Klikaj lewe pole, aż pojawi się PArIty, i wybierz no. Potwierdź bit stopu 1.4 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
5 Dodawanie licznika energii do Reduxi
Wykonaj te kroki, aby dodać nowy licznik energii lub edytować istniejący.
5.1 Ustawienia podstawowe
Zaloguj się lokalnie do Reduxi Configurator na kontrolerze (zobacz punkt 4) i kliknij + Add device. Następnie wpisz ustawienia podstawowe.
5.2 Ustawienia komunikacji
Wybierz kanał komunikacji. Następnie wpisz konfigurację urządzenia.
| Parametr | Wartość |
|---|---|
| Modbus unit ID | Zwykle używa się wartości 1. Musi ona zgadzać się z adresem ustawionym w liczniku (punkt 3). |
5.3 Ustawienia zaawansowane
Wpisz i wybierz ustawienia zaawansowane.
5.4 Test komunikacji
Kliknij Test communication na dole kreatora. Test jednorazowo odczytuje licznik energii i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: dopiero Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
6 Sprawdzenie odczytów
6.1 Ostatnie pomiary
Po nawiązaniu komunikacji sprawdź dodatkowo wartości licznika energii w sekcji Devices w Reduxi Configurator.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Otwórz dokumenty producenta i przygotuj sterownik Reduxi Controller, kabel RS485 i laptop.
Licznik energii (punkt 3): Sprawdź w liczniku adres Modbus, prędkość transmisji i parzystość.
Dodanie do Reduxi (punkty 4–5): Zaloguj się do Reduxi Configurator, dodaj urządzenie i uruchom Test communication.
Uruchomienie (punkt 6): Sprawdź odczyty licznika w sekcji Devices.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test komunikacji kończy się błędem | Sprawdź, czy identyfikator jednostki Modbus, prędkość transmisji i parzystość w Reduxi zgadzają się z ustawieniami licznika (punkty 3 i 5.2). Sprawdź okablowanie RS485. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
