Jak połączyć inteligentny licznik energii Iskra IE38Mx ze sterownikiem Reduxi
Połącz inteligentny licznik energii Iskra IE38Mx ze sterownikiem Reduxi Controller przez Modbus RTU (RS485).

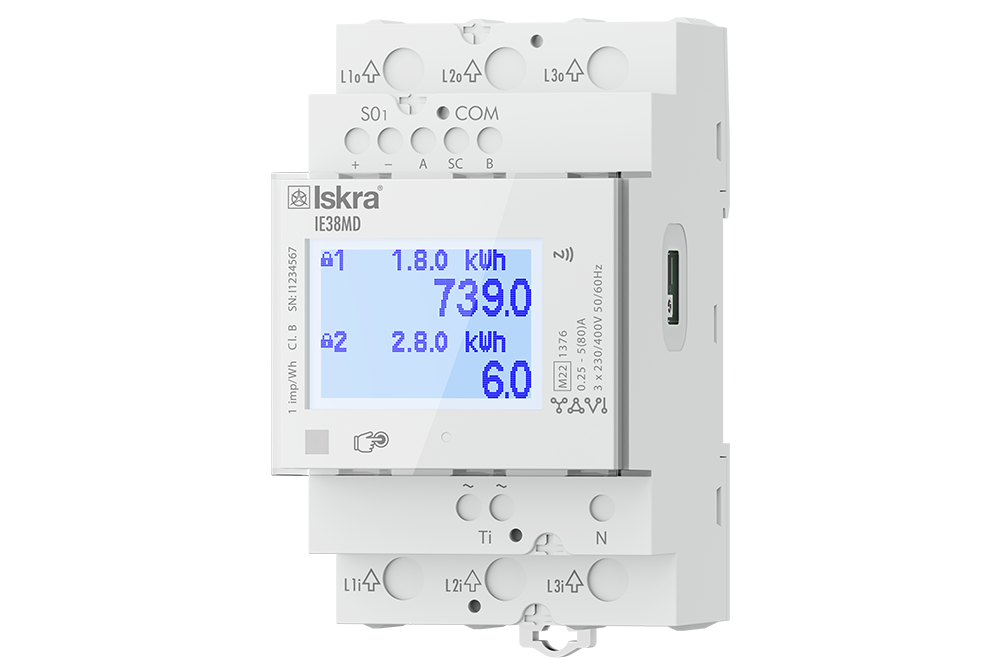

Opis tekstowy tego obrazu
Zdjęcie produktu przedstawiające biały licznik energii na szynę DIN na białym tle. U góry: zaciski L1o, L2o, L3o (wyjścia), rząd z oznaczeniami 'S0', '+', '-', 'COM', 'A', 'SC', 'B'. Na froncie: logo 'Iskra', model 'IE38MD', niebieski wyświetlacz LCD z dwoma wierszami: symbol kłódki '1' 1.8.0 kWh, wartość 739.0; symbol kłódki '2' 2.8.0 kWh, wartość 6.0. Po lewej pionowy napis '1 imp/Wh, Cl. B, SN' z numerem seryjnym (drobny druk); po prawej symbol komunikacji bezprzewodowej, logo 'YAVI' i drobny druk o 3 x 230/400V 50/60Hz. W lewym dolnym rogu frontu szary kwadrat i symbol dłoni lub dotyku. U dołu: zaciski Ti, N, L1i, L2i, L3i.
1 Dokumentacja techniczna
Instrukcje połączenia i konfiguracji licznika znajdują się na stronie producenta: https://www.iskra.eu/en/Smart-energy-meters/Energy_meter_IE38Mx_1/
- Strona produktu Iskra IE38Mx – warianty IE38MS, IE38MM, IE38MD i IE38MF, interfejsy i pliki do pobrania
- Instrukcja obsługi IE38Mx – podłączenie, ustawienia komunikacji i protokół komunikacyjny Modbus (dodatek A)
- Karta katalogowa IE38Mx – dane techniczne
- Smart Meter IE38Mx (broszura) – przegląd produktu
2 Wymagane wyposażenie
Potrzebne są następujące elementy:
- Reduxi Controller
- Licznik energii Iskra IE38MD (wariant IE38Mx z interfejsem Modbus RS485)
- Kabel RS485 między licznikiem a Reduxi Controller
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Podłączenie licznika do Reduxi Controller
3.1 Zaciski RS485 w liczniku
Połączenie RS485 w IE38MD jest oznaczone w instrukcji producenta jako A, SC (ekran) i B. Schemat połączeń znajduje się w instrukcji obsługi (zob. punkt 1).
4 Sprawdzenie ustawień komunikacji w liczniku
IE38MD używa Modbus RTU na RS485. Ustawienia fabryczne z instrukcji producenta:
| Parametr | Ustawienie fabryczne |
|---|---|
| Protokół | Modbus RTU |
| Prędkość |
115200 bit/s (możliwe od 1200 do 115200 bit/s) |
| Ramka |
8, N, 2 (8 bitów danych, brak parzystości, 2 bity stopu) |
Adres, prędkość, parzystość i bity stopu możesz zmienić na wyświetlaczu licznika (Settings – Communication) lub w oprogramowaniu Iskra MiQen (wersja 2.1 lub nowsza).
5 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
6 Dodanie licznika do Reduxi
Wykonaj te kroki, aby dodać nowy licznik lub edytować istniejący.
6.1 Ustawienia podstawowe
Zaloguj się do Reduxi Configurator przez przeglądarkę (zobacz punkt 5), kliknij + Add device i wpisz podstawowe ustawienia licznika.
6.2 Ustawienia komunikacji
Wybierz kanał komunikacji i wpisz konfigurację urządzenia:
| Parametr | Wartość |
|---|---|
| Modbus unit ID | Zwykle używa się wartości 1. Wartość musi zgadzać się z adresem Modbus ustawionym w liczniku. |
Następnie wpisz i wybierz ustawienia zaawansowane.
6.3 Test komunikacji
Kliknij Test communication na dole kreatora. Test jednorazowo odczytuje Iskra IE38Mx i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: dopiero Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
7 Sprawdzenie odczytów
7.1 Last measurements
Po nawiązaniu komunikacji sprawdź wartości w sekcji Devices – Iskra IE38Mx w Reduxi Configurator.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Otwórz dokumentację producenta. Przygotuj sterownik, licznik IE38MD, kabel RS485 oraz laptop lub tablet.
Iskra IE38MD (punkty 3–4): Podłącz zaciski RS485 A i B. Sprawdź w liczniku adres, prędkość, parzystość i bity stopu.
Dodanie do Reduxi (punkty 5–6): Zaloguj się do Reduxi Configurator. Dodaj urządzenie, wprowadź identyfikator jednostki Modbus i przetestuj komunikację.
Uruchomienie (punkt 7): Sprawdź ostatnie pomiary w Devices.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Brak danych z licznika | Identyfikator jednostki Modbus, prędkość, parzystość i bity stopu w Reduxi muszą zgadzać się z ustawieniami w liczniku. |
| Kilka liczników na jednej linii RS485 | Każdy licznik potrzebuje unikalnego adresu Modbus. Nieskonfigurowane liczniki mają ten sam adres fabryczny 33. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
