Jak połączyć analizator jakości energii Iskra iMC784 ze sterownikiem Reduxi
Połącz analizator jakości energii Iskra MC784 / iMC784 ze sterownikiem Reduxi Controller.
Opis tekstowy tego obrazu

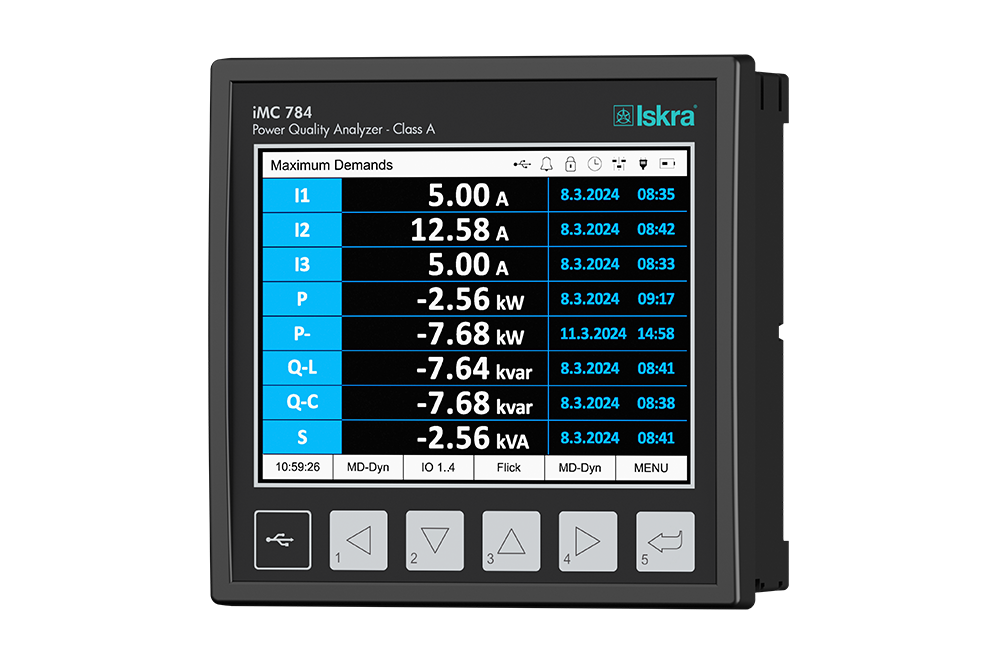

Zdjęcie produktu przedstawiające czarny kwadratowy panelowy analizator jakości energii na białym tle. Tekst nagłówka: 'iMC 784', 'Power Quality Analyzer - Class A', logo 'Iskra'. Kolorowy wyświetlacz z tytułem 'Maximum Demands' i ikonami stanu. Wiersze tabeli (etykieta, wartość, data, godzina): I1 5.00 A 8.3.2024 08:35; I2 12.58 A 8.3.2024 08:42; I3 5.00 A 8.3.2024 08:33; P -2.56 kW 8.3.2024 09:17; P- -7.68 kW 11.3.2024 14:58; Q-L -7.64 kvar 8.3.2024 08:41; Q-C -7.68 kvar 8.3.2024 08:38; S -2.56 kVA 8.3.2024 08:41. Dolny pasek menu: 10:58:26, MD-Dyn, IO 1..4, Flick, MD-Dyn, MENU. Pod wyświetlaczem: przycisk USB i cztery klawisze strzałek (w lewo, w dół, w górę, w prawo) ponumerowane od 1 do 4 oraz klawisz Enter z numerem 5.
1 Dokumentacja techniczna
Instrukcje podłączenia i konfiguracji analizatora znajdują się na stronie producenta Iskra. Dokumenty producenta dla Iskra MC784 / iMC784:
- Advanced Power Quality Analyser MC784 / iMC784 – strona produktu z opisem i dokumentami.
- Karta katalogowa iMC784 / MC784 (PDF) – komunikacja, zasilanie, montaż i zaciski.
- Instrukcja obsługi iMC784 / MC784 (PDF) – instalacja i konfiguracja.
- Ulotka iMC784 (PDF) – przegląd produktu.
2 Wymagane wyposażenie
- Analizator jakości energii Iskra MC784 lub iMC784, zainstalowany przez wykwalifikowanego elektryka
- Kabel do interfejsu komunikacyjnego: kabel RS485 lub kabel Ethernet
- Reduxi Controller
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Podłączenie i konfiguracja analizatora
Instrukcje podłączenia i konfiguracji analizatora znajdziesz w dokumentach z punktu 1.
3.1 Interfejsy i zaciski
MC784 / iMC784 to analizator jakości energii klasy A zgodny z IEC 61000-4-30 Ed. 3. Ma następujące interfejsy komunikacyjne:
| Interfejs | Description |
|---|---|
| COM1 | Ethernet (RJ-45, 10/100BASE-TX) i USB 2.0 typu B |
| COM2 | RS232 or RS485 |
| RS485 na module I/O C | Zacisk 54 (A) i zacisk 55 (B) |
Obsługiwane protokoły to Modbus RTU, Modbus TCP, DNP3 i MQTT. IEC 61850 jest opcjonalny.
| Połączenie | Zaciski |
|---|---|
| Zasilanie | L na 13, N na 14, uziemienie ochronne na 12. Zawsze podłączaj uziemienie. |
| Wejścia napięciowe | UL1 on 2, UL2 on 5, UL3 on 8, UN on 11
|
| Wejścia prądowe | IL1 na 1/3, IL2 na 4/6, IL3 na 7/9, prąd przewodu neutralnego na 26/27
|
3.2 Ustawienia komunikacji w analizatorze
Skonfiguruj ustawienia komunikacji zgodnie z instrukcją obsługi (zob. punkt 1). Producent udostępnia do tego bezpłatne oprogramowanie konfiguracyjne Miqen.
Identyfikator jednostki Modbus (unit ID) analizatora będzie potrzebny w Reduxi Configurator. Zwykle używa się wartości 1.
4 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
5 Dodanie analizatora do Reduxi
Wykonaj te kroki, aby dodać nowy analizator lub edytować istniejący.
5.1 Ustawienia podstawowe
Zaloguj się do Reduxi Configurator przez przeglądarkę (zobacz punkt 4) i kliknij Add device.
W pierwszym kroku wpisz ustawienia podstawowe urządzenia. Następnie kliknij Next.
5.2 Ustawienia komunikacji
Wybierz kanał komunikacji. Następnie wpisz konfigurację urządzenia:
| Parametr | Wartość |
|---|---|
| Modbus unit ID | Zwykle 1
|
Następnie wprowadź i wybierz ustawienia zaawansowane. Parametry szeregowe, jeśli są wymagane, muszą zgadzać się z ustawieniami analizatora (zob. punkt 3).
5.3 Test komunikacji
Kliknij Test communication na dole kreatora. Test jednorazowo odczytuje Iskra MC784 / iMC784 i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: dopiero Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
6 Sprawdzenie odczytów
6.1 Ostatnie pomiary
Po nawiązaniu komunikacji sprawdź wartości w sekcji Devices w Reduxi Configurator. Reduxi tylko odczytuje dane z analizatora.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Zapoznaj się z dokumentami Iskra i przygotuj sprzęt.
Analizator Iskra (punkt 3): Podłącz analizator przez RS485 lub Ethernet. Ustaw parametry komunikacji i zapisz identyfikator jednostki Modbus (unit ID).
Dodanie do Reduxi (punkty 4–5): Zaloguj się do Reduxi Configurator, dodaj analizator, podając jego identyfikator jednostki Modbus, i przetestuj komunikację.
Uruchomienie (punkt 6): Sprawdź odczyty. Reduxi odczytuje dane z analizatora.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test komunikacji kończy się błędem | Sprawdź, czy identyfikator jednostki Modbus w Reduxi jest równy adresowi Modbus ustawionemu w analizatorze. Sprawdź, czy parametry szeregowe są zgodne. |
| Analizator nie odpowiada na magistrali RS485 | Sprawdź zaciski RS485 54 (A) i 55 (B) oraz ustawienia komunikacji w analizatorze. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
