Jak połączyć licznik energii Lovato Electric z serii DMG ze sterownikiem Reduxi
Połącz licznik Lovato Electric DMG ze sterownikiem Reduxi Controller przez Modbus.
Opis tekstowy tego obrazu

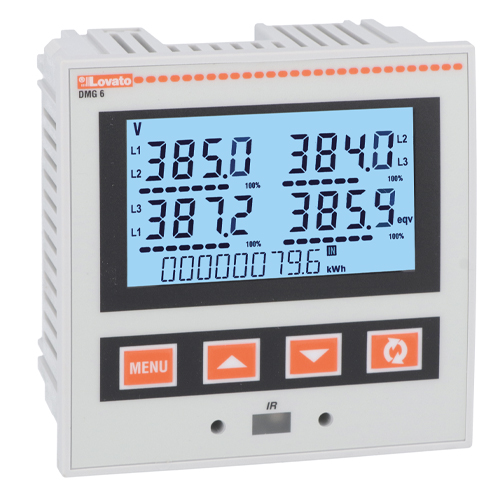

Zdjęcie produktu przedstawiające jasnoszary kwadratowy multimetr panelowy na białym tle. W lewym górnym rogu pomarańczowe logo 'Lovato'; model 'DMG 6'. Wyświetlacz LCD z niebieskim podświetleniem z oznaczeniem 'V' i etykietami faz: L1-L2 385.0 (100 %), L2-L3 384.0 (100 %), L3-L1 387.2 (100 %) oraz 385.9 z etykietą 'eqv' (100 %); dolny wiersz 0000000 79.6 kWh ze znacznikiem 'IN'. Pod wyświetlaczem cztery pomarańczowe przyciski: MENU, strzałka w górę, strzałka w dół i symbol okrągłej strzałki. Na dole okno podczerwieni z napisem 'IR' i dwoma małymi okrągłymi otworami obok. Szczeliny wentylacyjne po bokach i u góry.
1 Dokumentacja techniczna
Seria Lovato Electric DMG to cyfrowe multimetry i analizatory mocy do pomiaru energii. Modele różnią się opcjami komunikacji. Reduxi odczytuje licznik przez Modbus.
| Model | Komunikacja (według Lovato Electric) |
|---|---|
| DMG110, DMG210 | Wbudowany RS485 |
| DMG610, DMG611, DMG615 | Wbudowany RS485; moduły rozszerzeń RS485 lub Ethernet |
| DMG620 | Wbudowany Ethernet; moduły rozszerzeń RS485 lub Ethernet |
| DMG600 | Brak wbudowanego portu; moduł rozszerzenia RS485 (EXP1012) lub Ethernet (EXP1013) |
| DMG100, DMG200 | Brak wbudowanego portu komunikacyjnego |
Dokumenty producenta:
- Katalog Lovato Electric: seria DMG – instrukcje połączenia i konfiguracji licznika
- Multimetry i analizatory mocy DMG – modele, funkcje i opcje komunikacji
- Instrukcja DMG600 / DMG610 – menu ustawień, interfejs RS485 i parametry Modbus
2 Wymagane wyposażenie
- Licznik Lovato Electric DMG z interfejsem RS485 (wbudowanym lub w module rozszerzenia)
- Kabel danych między licznikiem a Reduxi Controller
- Reduxi Controller
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Konfiguracja urządzenia w liczniku
3.1 Ustawienia Modbus
Ustaw parametry Modbus w liczniku. Identyfikator jednostki Modbus (unit ID) to zwykle 1. Zapisz ustawienia. Te same wartości wprowadzisz w Reduxi (zob. punkt 5).
Wartości domyślne DMG610 na wbudowanym porcie RS485 COM1, według instrukcji Lovato Electric:
| Parametr | Default |
|---|---|
| Protokół | Modbus RTU |
| Adres węzła | 01 |
| Prędkość transmisji (baud rate) |
9600 bps |
| Format danych |
8 bitów, brak parzystości |
| Stop bits | 1 |
4 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
5 Dodanie licznika Lovato Electric DMG do Reduxi
5.1 Ustawienia podstawowe
Zaloguj się do Reduxi Configurator przez przeglądarkę (zob. punkt 4).
- Kliknij + Add device.
- Wprowadź podstawowe ustawienia: typ urządzenia
Energy meter, typLovato Electric DMG seriesoraz dowolną nazwę. - Należy nacisnąć Next.
5.2 Ustawienia komunikacji
Wybierz kanał komunikacji i wpisz konfigurację urządzenia:
| Parametr | Wartość |
|---|---|
| Kanał komunikacji | Kanał, do którego podłączony jest licznik |
| Modbus unit ID | Zwykle 1. Użyj adresu węzła ustawionego w liczniku. |
| Parametry szeregowe | Te same wartości co w liczniku (zob. punkt 3) |
| Ustawienia zaawansowane | Wpisz je i wybierz zależnie od potrzeb |
5.3 Test komunikacji
Kliknij Test communication na dole kreatora. Test jednorazowo odczytuje Lovato Electric DMG i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: dopiero Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
6 Sprawdzenie odczytów
6.1 Ostatnie pomiary
Po nawiązaniu komunikacji sprawdź wartości w sekcji Devices – Lovato Electric DMG w Reduxi Configurator.
6.2 Wykorzystanie licznika w strategii
Aby wykorzystać odczyty w strategii Reduxi, zdefiniuj strategię zgodnie z opisem w artykule Strategie dla sterownika Reduxi.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Sprawdź, czy Twój model DMG ma interfejs RS485. Przygotuj kabel, sterownik oraz laptop lub tablet.
Lovato DMG (punkt 3): Ustaw parametry Modbus w liczniku. Identyfikator jednostki Modbus (unit ID) to zwykle 1.
Dodanie do Reduxi (punkty 4–5): Zaloguj się do interfejsu webowego Reduxi. Dodaj urządzenie jako Energy meter, typ Lovato Electric DMG series. Przetestuj komunikację.
Uruchomienie (punkt 6): Sprawdź ostatnie pomiary i wykorzystaj licznik w strategii.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test komunikacji kończy się błędem | Sprawdź identyfikator jednostki Modbus (zwykle 1) oraz czy parametry szeregowe w Reduxi zgadzają się z licznikiem. Sprawdź kabel. Sprawdź, czy Twój model ma interfejs RS485. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
