Jak połączyć licznik energii Schrack NA96 ze sterownikiem Reduxi

Połącz analizator sieci Schrack NA96 ze sterownikiem Reduxi Controller przez Modbus RS485.

🔧 Schrack NA96 · Reduxi Controller
🌐 Modbus (moduł RS485)
🔢 Modbus unit ID zwykle 1

📄 Pobierz jako PDF

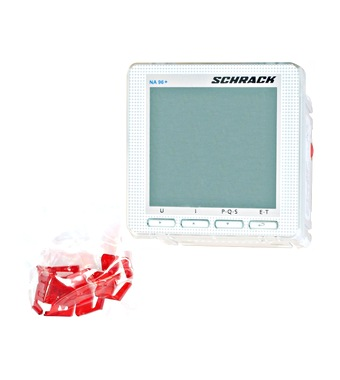

Panelowy analizator sieci Schrack NA96 plus z pustym wyświetlaczem i czerwonymi zaczepami
Analizator sieci Schrack NA96 / NA96+, 96 x 96 mm
Opis tekstowy tego obrazu

Zdjęcie produktu przedstawiające biały kwadratowy panelowy analizator sieci na białym tle. Na froncie: logo 'SCHRACK' w prawym górnym rogu, 'NA 96 +' w lewym górnym rogu, pusty szaro-zielony wyświetlacz LCD (bez wartości) i cztery przyciski poniżej z oznaczeniami U, I, P-Q-S i E-T. W lewym dolnym rogu mały stosik czerwonych plastikowych zaczepów lub części w przezroczystej torebce.

📋 W tym artykule
  1. Dokumentacja techniczna
  2. Wymagane wyposażenie
  3. Przegląd systemu i okablowanie
  4. Konfiguracja urządzenia na liczniku
  5. Logowanie do interfejsu internetowego Reduxi
  6. Dodanie Schrack NA96 do Reduxi
  7. Sprawdzenie odczytów
  8. Podsumowanie
  9. Typowe problemy
  10. Powiązane artykuły

1 Dokumentacja techniczna

Schrack NA96 to panelowy wielofunkcyjny analizator sieci (96 x 96 mm, numer katalogowy MGF39000). NA96+ ma wyższą dokładność i szersze zakresy. Wersja podstawowa nie ma interfejsu komunikacyjnego. RS485 jest dostępny jako opcjonalny moduł wtykowy.

Numer katalogowy
MGF39000 (NA96), MGF39001 (NA96+)
Montaż
Wycięcie w panelu 92 x 92 mm
Wejście prądowe
1 do 5 A, tylko przez przekładnik prądowy
Wejście napięciowe
80 do 500 V międzyfazowo
Interfejs
Opcjonalny moduł wtykowy RS485, zgodny z Modbus
Stopień ochrony
IP54 z przodu, IP20 zaciski

Instrukcje połączenia i konfiguracji licznika znajdują się w katalogu Schrack. Dokumenty producenta:

2 Wymagane wyposażenie

  • Analizator sieci Schrack NA96 z modułem wtykowym RS485
  • Kabel danych RS485
  • Reduxi Controller
  • Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
ℹ️
Moduł RS485 Moduł RS485 (artykuł Schrack MGF3900R) jest opcjonalny i pasuje tylko do gniazda A. Wkładaj go i wyjmuj tylko przy wyłączonym zasilaniu urządzenia.

3 Przegląd systemu i okablowanie

3.1 Połączenie RS485

Moduł RS485 w NA96 ma następujące zaciski:

Zacisk Funkcja
3 Rx (+)
4 Tx (-)
5 GND

Zasady dla magistrali RS485:

  • Łącz urządzenia szeregowo, od urządzenia do urządzenia (topologia łańcuchowa). Topologia gwiazdy jest niedozwolona.
  • Zakończ magistralę rezystorem 120 Ω na ostatnim urządzeniu.
  • Do 32 urządzeń na magistrali lub do 255 z wzmacniakiem RS485.
  • Maksymalna odległość od urządzenia nadrzędnego (master): 1200 m.
ℹ️
Zamienione A/B Jeśli Reduxi Controller nie odbiera danych, mimo że wszystkie ustawienia są prawidłowe, zamień miejscami oba przewody RS485. Oznaczenia A/B różnią się u poszczególnych producentów.

4 Konfiguracja urządzenia na liczniku

4.1 Ustawienia RS485

Ustaw parametry RS485 w menu programowania NA96, zgodnie z instrukcją obsługi:

1
Uruchom tryb programowania
Naciśnij jednocześnie dwa przyciski programowania. Na wyświetlaczu pojawi się PASS 0000.
2
Wpisać hasło
Ustaw wartość 1000 i potwierdź klawiszem Enter.
3
Otwórz ekran gniazda A
Naciskaj klawisz Enter, aż na wyświetlaczu pojawi się A Addr.
4
Adres
Addr: ustaw wartość od 001 do 255 i potwierdź.
5
Prędkość transmisji (baud rate)
bAUd: wybierz 19.2k, 9.6k lub 4.8k bit/s i potwierdź.
6
Parity
PAr: wybierz EUEn (parzysta), odd (nieparzysta) lub nonE (brak) i potwierdź.

Protokół jest zgodny z Modbus/JBUS, 8 bitów danych i 1 bit stopu. Identyfikator jednostki Modbus (unit ID) to zwykle 1. Zapisz ustawienia. Te same wartości wprowadzisz w Reduxi (zob. punkt 6).

5 Logowanie do interfejsu internetowego Reduxi

Interfejs internetowy Reduxi można otworzyć na dwa sposoby:

Zdalnie
📱
Aplikacja Reduxi
Przez połączenie tunelowe · działa z dowolnego miejsca
🖥️
Przeglądarka internetowa
W sieci lokalnej · przez adres IP lub reduxi.local
📱 5.1 Przez aplikację Reduxi
1
Otworzyć aplikację i zalogować się
Uruchomić aplikację Reduxi na smartfonie lub tablecie i zalogować się.
2
Otworzyć Reduxi devices
Dotknąć ikony menu (trzy kreski, lewy górny róg) i wybrać Reduxi devices.
3
Aktywować połączenie tunelowe
Włączyć połączenie tunelowe i poczekać chwilę, aż będzie aktywne.
4
Otworzyć Configurator
Dotknąć Open configurator. Otworzy się interfejs internetowy Reduxi.
Aplikacja Reduxi: ikona menu (2), Reduxi devices (3), przycisk Activate tunnel connection (4)
Activate tunnel connection (krok 3)
Opis tekstowy tego obrazu

Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.

Aplikacja Reduxi: przycisk Open configurator (krok 5) i ekran główny Reduxi Configurator w połączeniu tunelowym (krok 6)
Open configurator (krok 4)
Opis tekstowy tego obrazu

Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.

🖥️ 5.2 Przez przeglądarkę internetową
1
Otworzyć stronę logowania
Na urządzeniu w tej samej sieci otworzyć przeglądarkę internetową i wpisać adres IP sterownika lub http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.
2
Log in
Nazwa użytkownika: admin · Hasło: admin (ustawienie fabryczne)
Strona logowania Reduxi Configurator pod adresem reduxi.local, pasek adresu zaznaczony
Ekran logowania sterownika Reduxi Controller
Opis tekstowy tego obrazu

Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.

Ekran główny Reduxi Configurator po zalogowaniu: przepływ energii z domem 24.20 kW, siecią 24.20 kW, ładowarką EV 31.00 kW
Interfejs internetowy sterownika po zalogowaniu
Opis tekstowy tego obrazu

Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.

6 Dodanie Schrack NA96 do Reduxi

6.1 Ustawienia podstawowe

Zaloguj się do Reduxi Configurator przez przeglądarkę (zob. punkt 5).

  • Kliknij + Add device.
  • Wprowadź podstawowe ustawienia: typ urządzenia Energy meter, typ Schrack NA96 oraz dowolną nazwę.
  • Należy nacisnąć Next.

6.2 Ustawienia komunikacji

Wybierz kanał komunikacji i wpisz konfigurację urządzenia:

Parametr Wartość
Kanał komunikacji Port RS485 sterownika, do którego podłączony jest licznik
Modbus unit ID Zwykle 1. Użyj adresu ustawionego w liczniku.
Prędkość transmisji i parzystość Te same wartości, które ustawiono w liczniku (zob. punkt 4)
Bity danych / bity stopu 8 / 1
Ustawienia zaawansowane Wpisz je i wybierz zależnie od potrzeb

6.3 Test komunikacji

Kliknij Test communication na dole kreatora. Test jednorazowo odczytuje Schrack NA96 i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: dopiero Done tworzy urządzenie.

Pasek przycisków Reduxi Configurator z zaznaczonym przyciskiem Test communication
Przycisk Test communication
Opis tekstowy tego obrazu

Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.

Kanał komunikacji w Reduxi Configurator: TCP/IP, IP 192.168.50.243, port 502, przycisk Done zaznaczony
Przycisk Done
Opis tekstowy tego obrazu

Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.

7 Sprawdzenie odczytów

7.1 Last measurements

Po nawiązaniu komunikacji sprawdź wartości w sekcji Devices – Schrack NA96 w Reduxi Configurator.

7.2 Wykorzystanie licznika w strategii

Aby wykorzystać odczyty w strategii Reduxi, zdefiniuj strategię zgodnie z opisem w artykule Strategie dla sterownika Reduxi.

✓ Podsumowanie

Przygotowanie (punkty 1–2): Zainstaluj moduł wtykowy RS485 w NA96. Przygotuj kabel, sterownik oraz laptop lub tablet.

Schrack NA96 (punkty 3–4): Podłącz zaciski RS485 3, 4 i 5. W menu programowania ustaw adres, prędkość transmisji i parzystość.

Dodanie do Reduxi (punkty 5–6): Zaloguj się do interfejsu webowego Reduxi. Dodaj urządzenie jako Energy meter, typ Schrack NA96. Przetestuj komunikację.

Uruchomienie (punkt 7): Sprawdź ostatnie pomiary i wykorzystaj licznik w strategii.

→ Typowe problemy

Problem Rozwiązanie
Test komunikacji kończy się błędem Porównaj identyfikator jednostki Modbus, prędkość transmisji i parzystość z ustawieniami NA96. Sprawdź, czy moduł RS485 jest zainstalowany w gnieździe A. Zamień miejscami przewody RS485 A/B.
Kilka urządzeń na magistrali Łącz urządzenia szeregowo i zakończ ostatnie urządzenie rezystorem 120 Ω. Nie stosuj topologii gwiazdy.
Open configurator nie otwiera się lub pozostaje pusty Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online.
Logowanie jako admin jest odrzucane Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa.
reduxi.local się nie ładuje Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego.
Test komunikacji kończy się błędem, urządzenie jest offline Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu.
