Jak połączyć licznik energii Shelly 3EM ze sterownikiem Reduxi
Połącz Shelly 3EM ze sterownikiem Reduxi Controller przez lokalną sieć Wi-Fi.
Opis tekstowy tego obrazu

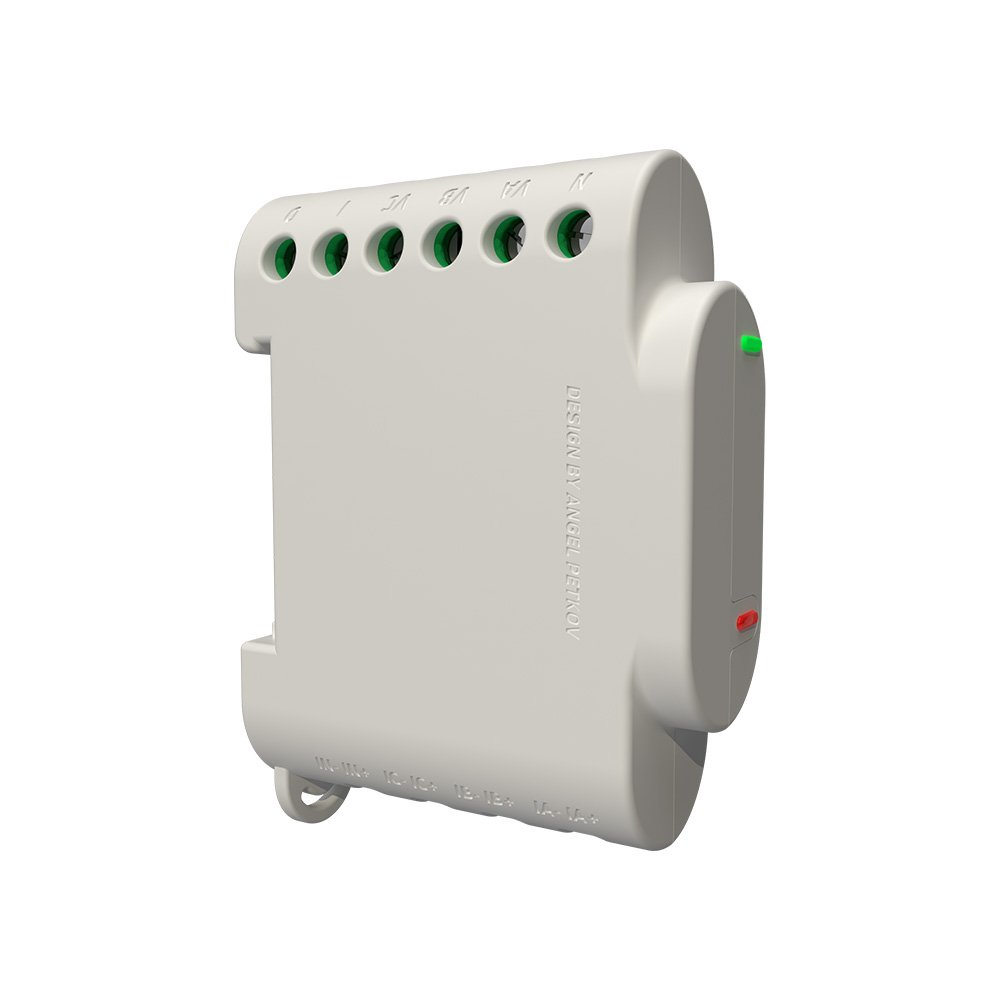

Render produktu przedstawiający mały złamanobiały kompaktowy moduł (obudowa w stylu Shelly 3EM) na białym tle, widziany z przodu i lekko z góry, w lewej połowie obrazu. Na górnej krawędzi sześć okrągłych otworów na śruby z zielonymi pierścieniami wewnątrz i wytłoczonymi oznaczeniami nad nimi. Zielona dioda LED znajduje się po prawej stronie obudowy, a czerwona niżej po prawej. Wytłoczony pionowy napis na froncie brzmi 'DESIGN BY ANGEL PETKOV' (częściowo ucięty). Na dolnej krawędzi wytłoczone oznaczenia wejść prądowych w czterech parach oraz mała ucho montażowe w lewym dolnym rogu. Reszta obrazu jest pusta i biała.
1 Dokumentacja techniczna
Instrukcje połączenia i konfiguracji urządzenia znajdują się na stronie producenta. Te dokumenty dotyczą Shelly 3EM:
- Shelly 3EM: baza wiedzy – instrukcje połączenia i konfiguracji na stronie producenta
- Shelly 3EM: instrukcja obsługi i bezpieczeństwa – instrukcje instalacji i bezpieczeństwa
- Dokumentacja Shelly API – interfejsy urządzeń Shelly
2 Wymagane wyposażenie
Potrzebne są następujące elementy:
- Reduxi Controller
- Shelly 3EM z 3 przekładnikami prądowymi (120 A, dołączone do urządzenia)
- Lokalna sieć Wi-Fi (802.11 b/g/n)
- Urządzenie inteligentne (telefon, komputer lub tablet) do konfiguracji Shelly
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Połączenie Shelly 3EM z siecią Wi-Fi
3.1 Podłączenie Shelly do zasilania
Shelly 3EM jest zasilany napięciem 110–230 V AC ±10 %, 50/60 Hz.
3.2 Połączenie z Wi-Fi Shelly za pomocą urządzenia inteligentnego (telefon, komputer, tablet)
Sieć Wi-Fi Shelly jest dostępna po wyszukaniu sieci Wi-Fi. Połącz z nią swoje urządzenie inteligentne.
3.3 Otwórz przeglądarkę i przejdź pod domyślny adres IP Shelly
Domyślny adres IP Shelly to 192.168.1.33.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu webowego Shelly 3EM w przeglądarce telefonu (ciemny motyw). Pasek stanu: godzina 13:48, 5G, bateria 61. Pasek adresu: 192.168.33.1. Nagłówek: logo 'Shelly 3EM', czerwona ikona chmury, ikona routera lub Wi-Fi, czerwona ikona otwartej kłódki i 'Time: --:--'. Moc całkowita: -0.06kW z ikoną pobierania. Faza 1: 21W; VOLTAGE 220V; CURRENT 0.60A; POWER FACTOR 0.16. Faza 2: -19W; VOLTAGE 227V; CURRENT 0.43A; POWER FACTOR -0.19. Faza 3: -64W; VOLTAGE 225V; CURRENT 0.64A; POWER FACTOR -0.45.
3.4 Otwórz ustawienia Wi-Fi i połącz się z lokalną siecią Wi-Fi
Otwórz Internet & Security i włącz opcję Connect the Shelly device to an existing WiFi Network w sekcji WIFI MODE - CLIENT.
Opis tekstowy tego obrazu
Zrzut ekranu przeglądarki telefonu z interfejsem webowym Shelly (ciemny motyw). Pasek stanu: godzina 13:49, sygnał, 5G, bateria 61. Wyświetlany adres: 192.168.33.1. Górny rząd kafelków: Timer, Weekly schedule, Internet & Security (kafelek Internet & Security z ikoną globu jest oznaczony zieloną strzałką z cyfrą 1). Drugi rząd kafelków: Safety, Actions, Settings. Niżej nagłówek 'Settings' z rozwijaną listą, w której każdy wpis ma ikonę informacji i strzałkę w dół: POWER ON DEFAULT MODE; LED LIGHT CONTROL; FIRMWARE UPDATE; TIME ZONE AND GEO-LOCATION; DEVICE NAME. Wszystkie wpisy są zwinięte.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu webowego Shelly w przeglądarce telefonu (ciemny motyw), wysoki obraz. Pasek stanu: godzina 13:49, sygnał, E, bateria 61. Adres: 192.168.33.1. Kafelki: Timer, Weekly schedule, Internet & Security (pierwszy rząd); Safety, Actions, Settings (drugi rząd). Nagłówek 'Internet & Security' z ikoną globu. Rozwinięta sekcja 'WIFI MODE - CLIENT' (strzałka w górę) z niezaznaczonym polem wyboru 'Connect the Shelly device to an existing WiFi Network'; pole jest oznaczone zieloną strzałką z cyfrą 1. Niżej zwinięte sekcje, każda z ikoną globu i strzałką w dół: 'WIFI CLIENT AP ROAMING', 'WIFI MODE - ACCESS POINT', 'RESTRICT LOGIN', 'SNTP SERVER'. Dolna część obrazu jest pusta i biała.
Wpisz nazwę i hasło swojej sieci Wi-Fi. Wpisz statyczny adres IP (zalecane). Wpisz maskę i opcjonalnie adres IP bramy domyślnej. Naciśnij SAVE.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu webowego Shelly w przeglądarce telefonu (ciemny motyw), sekcja 'WIFI MODE - CLIENT' (rozwinięta, strzałka w górę). Pasek stanu: godzina 13:49, sygnał, E, bateria 61. Adres: 192.168.33.1. Zaznaczone pole wyboru: 'Connect the Shelly device to an existing WiFi Network'. Pole nazwy sieci z ikoną Wi-Fi: pierwsze znaki, kończy się na 137. Pole hasła z ikoną kłódki: zamaskowane kropki z kursorem tekstowym na końcu i ikoną oka po prawej. Niezaznaczone pole wyboru: 'Set static IP address'. Przycisk 'SAVE' z ikoną Wi-Fi. Pod nim zwinięta sekcja 'WIFI CLIENT BACKUP' (strzałka w dół). Na dole pasek narzędzi klawiatury telefonu ze strzałkami w górę i w dół oraz 'Done'.
3.5 Shelly uruchamia się ponownie i jest dostępny pod nowym adresem IP
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu webowego Shelly w przeglądarce telefonu po zapisaniu ustawień Wi-Fi. Adres: 192.168.33.1. Biały baner z napisami 'Success' i 'Settings changed' oraz zielonym paskiem poniżej. Przyciemniony formularz w tle: pole nazwy sieci Wi-Fi z wartością BITNJE137; pole hasła z ośmioma zamaskowanymi znakami i ikoną oka; niezaznaczone pole 'Set static IP address'; przycisk 'SAVE'. Czarne okienko z niebieską ramką zawiera komunikat: 'The device will try to connect to BITNJE137, you can continue operating it at its new address.' (BITNJE137 wyświetlone na niebiesko). Niżej przyciemnione, zwinięte wpisy z ikonami globu i strzałkami, w tym 'WIFI MODE - ACCESS POINT' i 'RESTRICT LOGIN' (pozostałe wpisy częściowo ukryte).
3.6 Połączenie z Shelly przez sieć lokalną
Połącz swoje urządzenie inteligentne z siecią lokalną. W pasku adresu przeglądarki wpisz adres IP ustawiony dla Shelly.
4 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
5 Dodanie Shelly 3EM do Reduxi
Wykonaj te kroki, aby dodać nowy Shelly 3EM lub edytować istniejący.
5.1 Ustawienia podstawowe
Zaloguj się lokalnie do Reduxi Configurator na sterowniku (zob. punkt 4) i naciśnij przycisk Add device. W pierwszym kroku wprowadź podstawowe ustawienia urządzenia: wybierz licznik energii i Shelly 3EM oraz wpisz dowolną nazwę. Następnie naciśnij Next.
5.2 Ustawienia komunikacji
Wybierz kanał komunikacji. Wprowadź dane połączenia Shelly 3EM:
| Parametr | Wartość |
|---|---|
| Połączenie | Sieć lokalna (TCP/IP), REST API |
| IP | Adres IP ustawiony w Shelly w punkcie 3 |
Następnie wpisz i wybierz ustawienia zaawansowane.
5.3 Test komunikacji
Kliknij Test communication na dole kreatora. Test jednorazowo odczytuje Shelly 3EM i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: dopiero Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
6 Sprawdzenie odczytów
6.1 Ostatnie pomiary
Po nawiązaniu komunikacji sprawdź dodatkowo wartości w sekcji Devices – Shelly 3EM w Reduxi Configurator.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Otwórz dokumentację Shelly i przygotuj sprzęt.
Shelly 3EM (punkt 3): Zasil Shelly, otwórz jego interfejs webowy i połącz go z siecią Wi-Fi, ustawiając statyczny adres IP.
Dodanie do Reduxi (punkty 4–5): Zaloguj się do Reduxi Configurator, dodaj urządzenie, podając IP Shelly, i przetestuj komunikację.
Uruchomienie (punkt 6): Sprawdź ostatnie pomiary w sekcji Devices.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Interfejs webowy Shelly nie otwiera się po zapisaniu ustawień Wi-Fi | Shelly uruchamia się ponownie i jest dostępny tylko pod nowym adresem IP. Połącz swoje urządzenie inteligentne z siecią lokalną i wpisz ustawiony adres IP. |
| Test komunikacji kończy się błędem | Sprawdź, czy adres IP w Reduxi Configurator jest tym samym adresem IP, który ustawiono w Shelly. Zalecany jest statyczny adres IP. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
