Jak połączyć ładowarkę EV Tesla Wall Connector (Gen3) z Reduxi Controller
Połącz Tesla Wall Connector (Gen 3) z Reduxi Controller.

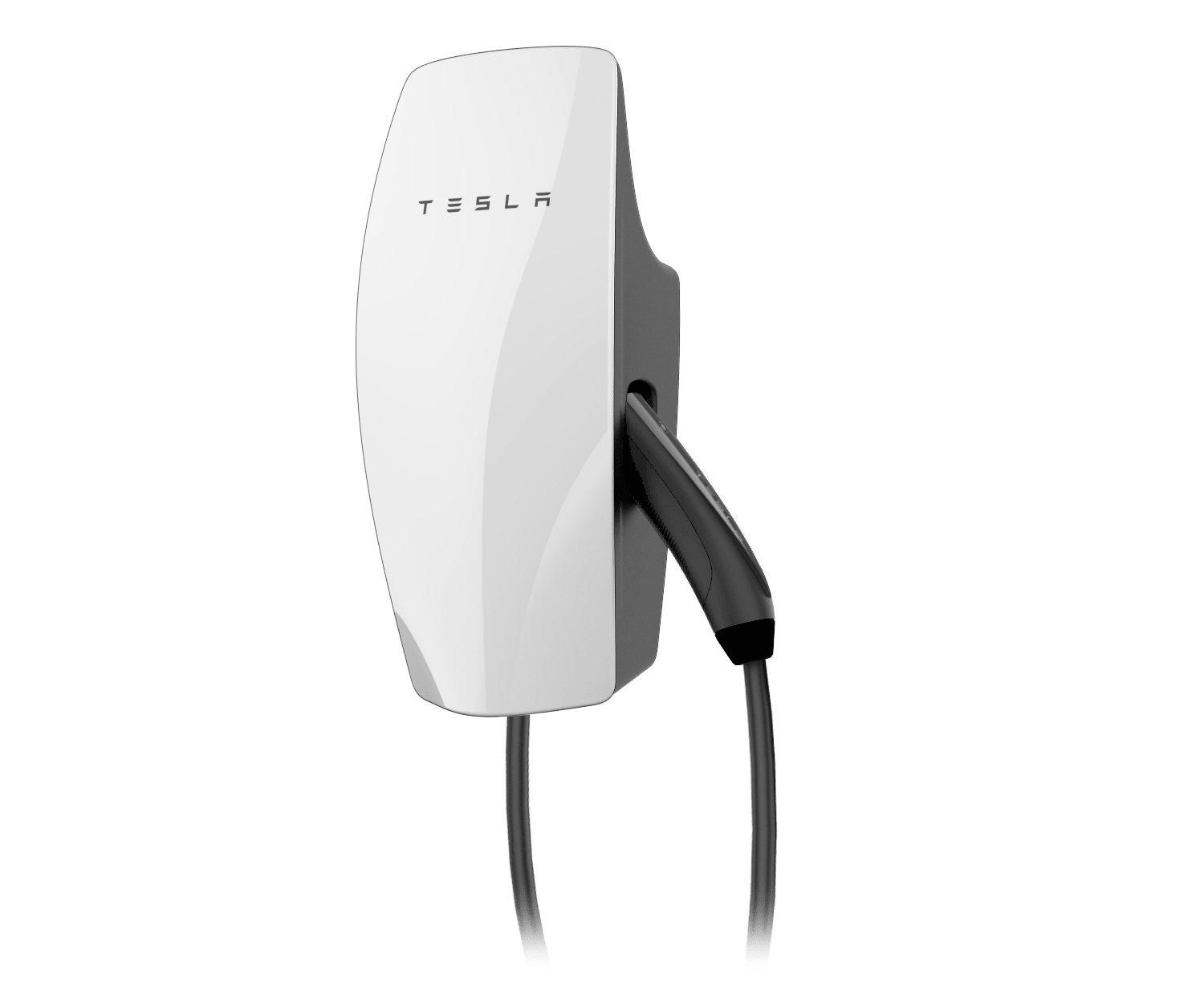

Opis tekstowy tego obrazu
Zdjęcie produktowe ściennej białej ładowarki EV na białym tle. Obudowa jest błyszcząco biała, o zakrzywionym kształcie, z napisem 'TESLA' wydrukowanym rozstrzelonymi literami blisko góry. Czarny kabel ładowania z czarnym uchwytem jest wpięty w obudowę po prawej stronie, a czarny kabel zwisa z dolnej części obudowy i zanika na dole.
1 Dokumentacja techniczna
Dokumenty producenta dla Tesla Wall Connector (Gen 3):
- Installing a Wall Connector – strona Tesla dla instalatorów: uruchomienie, połączenie Wi-Fi, rejestracja i aktualizacje firmware.
- Wall Connector 3 Install Manual (Type 2, EMEA, en-GB) – instrukcja instalacji ze specyfikacją, uruchomieniem i współdzieleniem mocy.
- Power Management – statyczne, dynamiczne i grupowe zarządzanie mocą.
2 Wymagane wyposażenie
- Tesla Wall Connector (Gen 3), zainstalowany i uruchomiony
- Sieć Wi-Fi 2,4 GHz z zabezpieczeniem WPA2 dla Wall Connector
- Sterownik Reduxi Controller w tej samej sieci
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Instalacja i uruchomienie Wall Connector
3.1 Instalacja i uruchomienie
Instrukcje podłączenia i konfiguracji Wall Connector znajdziesz na stronie producenta: Installing a Wall Connector.
3.2 Połączenie Wi-Fi
- Wall Connector obsługuje sieci 2,4 GHz (802.11 b/g/n) z zabezpieczeniem WPA2.
- Każde urządzenie ma własną nazwę sieci Wi-Fi i hasło. Są wydrukowane na etykiecie z tyłu urządzenia i na okładce Quick Start Guide.
- Połączenie Wi-Fi nie jest wymagane do zarządzania mocą. Tesla zaleca je do aktualizacji firmware i zdalnej diagnostyki.
3.3 Zarządzanie mocą
Wall Connector Gen 3 ma trzy funkcje zarządzania mocą:
- Statyczne: instalator wybiera stały poziom mocy podczas instalacji.
- Dynamiczne: prędkość ładowania zależy od obciążenia domu. Wymaga licznika mocy zatwierdzonego przez Tesla, sprzedawanego osobno, i działa z jednym Wall Connector.
- Grupowe: do sześciu Wall Connector Gen 3 współdzieli moc.
4 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
5 Dodanie Wall Connector do Reduxi
Wykonaj te kroki, aby dodać nowy Wall Connector lub edytować istniejący.
5.1 Ustawienia podstawowe
Zaloguj się do Reduxi Configurator przez przeglądarkę (zobacz punkt 4) i kliknij Add device.
W pierwszym kroku wpisz ustawienia podstawowe urządzenia. Następnie kliknij Next.
5.2 Ustawienia komunikacji
Wybierz kanał komunikacji i wpisz ustawienia zaawansowane Wall Connector.
5.3 Test komunikacji
Kliknij Test communication na dole kreatora. Test odczytuje Tesla Wall Connector jeden raz i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: tylko Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
6 Sprawdzenie odczytów
6.1 Ostatnie pomiary
Po nawiązaniu komunikacji sprawdź wartości w Devices w Reduxi Configurator. Reduxi tylko odczytuje Wall Connector.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Przeczytaj dokumenty Tesla i przygotuj sprzęt, w tym sieć Wi-Fi 2,4 GHz z WPA2.
Wall Connector (punkt 3): Zainstaluj i uruchom Wall Connector w aplikacji Tesla One. Ustaw zarządzanie mocą.
Dodanie do Reduxi (punkty 4–5): Zaloguj się do Reduxi Configurator, dodaj urządzenie i przetestuj komunikację.
Uruchomienie (punkt 6): Sprawdź odczyty. Reduxi odczytuje Wall Connector.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Wall Connector nie łączy się z siecią Wi-Fi | Obsługuje tylko sieci 2,4 GHz z zabezpieczeniem WPA2 (802.11 b/g/n). Sprawdź typ sieci. |
| Nazwa sieci i hasło Wall Connector są nieznane | Są wydrukowane na etykiecie z tyłu urządzenia i na okładce Quick Start Guide. |
| Reduxi nie steruje Wall Connector | Tesla Wall Connector Gen 3 jest w Reduxi tylko do odczytu. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
