Jak połączyć baterię Victron Energy MultiPlus II z Reduxi Controller
Połącz Victron Energy MultiPlus-II z Reduxi Controller.
Opis tekstowy tego obrazu

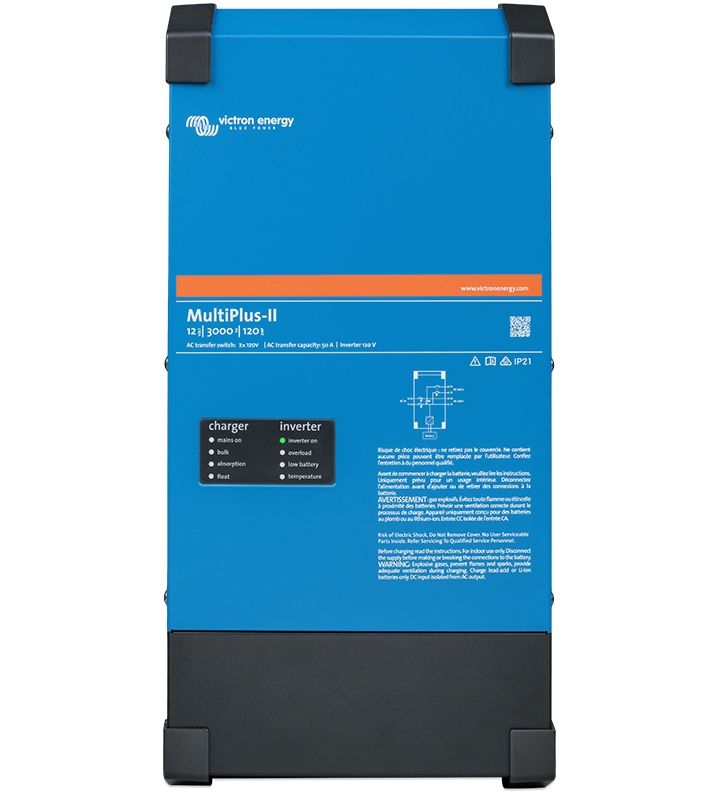

Zdjęcie produktowe niebieskiego falownika/ładowarki Victron Energy MultiPlus-II na białym tle, widok z przodu, z czarnymi plastikowymi narożnikami u góry i u dołu oraz ciemnoszarą podstawą na dole. Front: logo 'victron energy BLUE POWER' w lewym górnym rogu; pomarańczowy pasek z 'www.victronenergy.com'; tekst modelu 'MultiPlus-II' z '12 | 3000 | 120' i wiersz o przełączniku AC i pojemności 50 A (drobny druk); kod QR po prawej; symbole ostrzegawcze i 'IP21'. Panel LED po lewej z oznaczeniami 'charger' (mains on, bulk, absorption, float) i 'inverter' (inverter on, overload, low battery, temperature); dioda 'inverter on' świeci na zielono, pozostałe są wyłączone. Mały schemat okablowania i kilka wierszy tekstu ostrzegawczego po francusku i angielsku (drobny druk) po prawej.
1 Dokumentacja techniczna
Instrukcje podłączenia i konfiguracji urządzenia znajdują się na stronie Victron.
- Victron manuals: MultiPlus-II – instrukcje producenta. Wybierz produkt z listy rozwijanej.
- Instrukcja MultiPlus-II 230V (PDF) – instalacja, okablowanie i połączenie VE.Bus.
- Karta katalogowa MultiPlus-II (PDF) – modele, specyfikacje i akcesoria.
- Victron Modbus-TCP FAQ – jak włączyć Modbus-TCP w urządzeniu GX i znaleźć unit ID.
- Strona produktu MultiPlus-II – opis produktu i pliki do pobrania.
2 Wymagane wyposażenie
- Victron Energy MultiPlus-II
- Urządzenie GX systemu Victron (pełni rolę bramy Modbus-TCP)
- Reduxi Controller
- Połączenie sieciowe między urządzeniem GX a Reduxi Controller
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Konfiguracja systemu Victron
3.1 Włączenie Modbus-TCP w urządzeniu GX
Modbus-TCP jest domyślnie wyłączony w urządzeniu GX. Aby go włączyć, przejdź w urządzeniu GX do Settings – Services, przewiń w dół i włącz usługę Modbus-TCP.
4 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
5 Dodanie MultiPlus II do Reduxi
Poniższe kroki służą do dodania nowego urządzenia lub edycji istniejącego.
5.1 Ustawienia podstawowe
Zaloguj się do Reduxi Configurator przez przeglądarkę (zobacz punkt 4). Kliknij + Add device.
Wpisz ustawienia podstawowe urządzenia.
Opis tekstowy tego obrazu
Zrzut ekranu strony Reduxi Configurator 'Basic settings'. Device type *: Battery (lista rozwijana). Type *: Victron Energy MultiPlus II (lista rozwijana). Name *: Victron Energy MultiPlus II (pole tekstowe). Przyciski: Back (na dole po lewej), Next (na dole po prawej, ciemny).
5.2 Ustawienia komunikacji
Wybierz kanał komunikacji urządzenia.
Opis tekstowy tego obrazu
Zrzut ekranu strony Reduxi Configurator 'Communication channel and device configuration'. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.1.1 (pole aktywne, kursor tekstowy na końcu). Port *: 502. Przyciski: Back (na dole po lewej), Test communication i Next (na dole po prawej, Next jest ciemny).
5.3 Ustawienia zaawansowane
Wybierz i wpisz ustawienia zaawansowane:
| Parametr | Wartość |
|---|---|
| Opóźnienie odczytu | 250 |
| Opóźnienie zapisu | 250 |
Opis tekstowy tego obrazu
Zrzut ekranu okna Reduxi Configurator z tytułem "Advance settings" (tak jak wyświetlane). Przełączniki, każdy z pytaniem: Do you want to set data saving interval: No (podpowiedź: Default: 1 min). Do you want to set reading delay: Yes, pole wartości 250 z jednostką ms. Do you want to set writing delay: Yes, pole wartości 250 z jednostką ms (pole jest aktywne, a wartość podświetlona). Do you want to set maximum export power: No. Do you want to set maximum import power: No. Do you want to invert direction for energy import and export: No (podpowiedź: Default: No). Do you want to exclude device from summary: No (podpowiedź: Default: No). Poniżej trzy listy rozwijane: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Przyciski na dole: Back (po lewej), Done (po prawej, ciemny).
5.4 Test komunikacji
Kliknij Test communication na dole kreatora. Test odczytuje Victron MultiPlus II jeden raz i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: tylko Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
6 Sprawdzenie odczytów
6.1 Ostatnie pomiary
Po nawiązaniu komunikacji sprawdź wartości urządzenia w Devices w Reduxi Configurator.
6.2 Włączenie sterowania przez Reduxi
Aby sterować urządzeniem przez Reduxi, ustaw control type urządzenia na AUTO w Devices. Dopiero wtedy polecenia strategii wpływają na urządzenie.
Zdefiniuj strategię zgodnie z opisem w Strategies for Reduxi controller.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Otwórz instrukcje Victron. Przygotuj MultiPlus-II, urządzenie GX, kontroler i połączenie sieciowe.
System Victron (punkt 3): Włącz Modbus-TCP w urządzeniu GX. Zanotuj unit ID.
Dodanie do Reduxi (punkty 4–5): Zaloguj się do Reduxi Configurator. Dodaj urządzenie, wybierz kanał komunikacji i ustaw opóźnienie odczytu i zapisu na 250. Uruchom Test communication, a następnie kliknij Done.
Uruchomienie (punkt 6): Sprawdź ostatnie pomiary. Ustaw control type na AUTO.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test komunikacji kończy się błędem | Sprawdź, czy Modbus-TCP jest włączony w urządzeniu GX w Settings – Services. Sprawdź unit ID w Settings – Services – Modbus/TCP – Available services. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
