Jak połączyć pompę ciepła Bosch Compress 6000AW z Reduxi Controller
Dodaj pompę ciepła Bosch Compress 6000 AW do Reduxi Controller.
Opis tekstowy tego obrazu

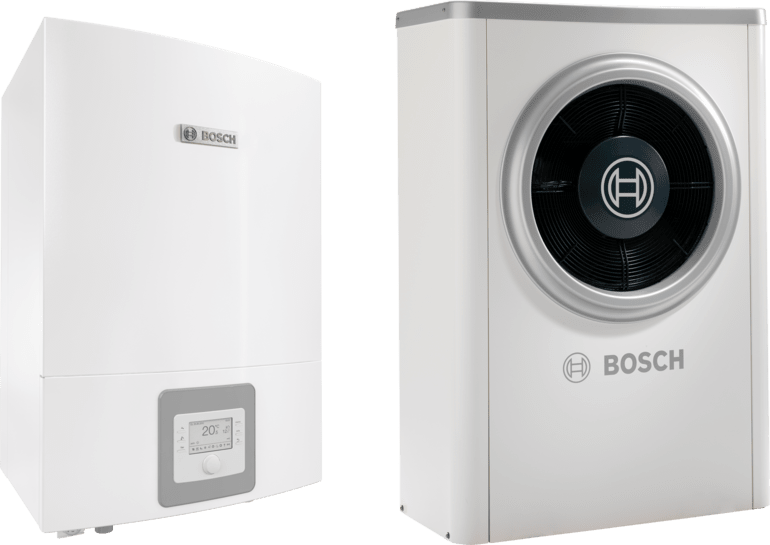

Zdjęcie dwóch białych jednostek pompy ciepła Bosch na białym tle. Po lewej: wisząca jednostka wewnętrzna z logo BOSCH blisko góry i małym szarym panelem sterowania z wyświetlaczem blisko dołu. Po prawej: jednostka zewnętrzna z dużą okrągłą kratką wentylatora z emblematem Bosch pośrodku i napisem BOSCH na dolnym panelu przednim.
1 Dokumentacja techniczna
Instrukcje podłączenia i konfiguracji pompy ciepła znajdują się na stronie producenta. Katalog wymienia pięć modeli i moc grzewczą każdego z nich.
- Worcester Bosch literature search: Compress 6000 AW – instrukcje podłączenia i konfiguracji urządzenia (strona producenta)
- Strona produktu Bosch Compress 6000 AW – strona produktu Bosch Home Comfort (po bułgarsku)
- Katalog Compress 6000 AW – katalog z modelami AW 5, 7, 9, 13 i 17, PDF (po szwedzku)
2 Wymagane wyposażenie
Potrzebne są następujące komponenty:
- Reduxi Controller
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Podłączenie i konfiguracja pompy ciepła
Podłącz i skonfiguruj Bosch Compress 6000 AW zgodnie z opisem na stronie producenta. Zobacz punkt 1.
4 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
5 Dodawanie pompy ciepła do Reduxi
Te kroki służą do dodania nowej pompy ciepła lub edycji istniejącej.
5.1 Ustawienia podstawowe
Zaloguj się lokalnie do Reduxi Configurator na controllerze (zob. punkt 4) i kliknij + Add device.
Wpisz ustawienia podstawowe urządzenia: typ urządzenia, typ i dowolną nazwę, na przykład Bosch Compress 6000 AW.
5.2 Ustawienia komunikacji
Wybierz kanał komunikacji i wpisz konfigurację urządzenia:
| Parametr | Wartość |
|---|---|
| Kanał komunikacji | Wybierz kanał, do którego podłączona jest pompa ciepła |
| Modbus unit ID | Zwykle 1
|
5.3 Ustawienia zaawansowane
Wpisz i wybierz ustawienia zaawansowane.
5.4 Test komunikacji
Kliknij Test communication na dole kreatora. Test odczytuje Bosch Compress 6000 AW jeden raz i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: tylko Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
6 Sprawdzenie odczytów
6.1 Ostatnie pomiary
Po nawiązaniu komunikacji sprawdź wartości w Devices – Bosch Compress 6000 AW w Reduxi Configurator jako dodatkowy test.
6.2 Włączenie sterowania przez Reduxi
Aby w zaawansowany sposób sterować urządzeniem, włącz je do strategii Reduxi. W Devices – Bosch Compress 6000 AW w Reduxi Configurator ustaw control type na AUTO. Dopiero wtedy polecenia strategii wpływają na urządzenie.
Aby uzyskać maksymalną elastyczność i obniżyć koszty energii dzięki cenom dynamicznym i taryfom dynamicznym, należy zdefiniować strategię zgodnie z opisem w Strategie dla sterownika Reduxi Controller.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Otwórz dokumenty Bosch. Przygotuj kontroler oraz laptop lub tablet.
Bosch Compress 6000 AW (punkt 3): Podłącz i skonfiguruj pompę ciepła zgodnie z opisem Bosch.
Dodanie do Reduxi (punkty 4–5): Zaloguj się do interfejsu webowego Reduxi. Kliknij + Add device, wpisz ustawienia podstawowe, kanał komunikacji, Modbus unit ID i ustawienia zaawansowane. Uruchom Test communication i kliknij Done.
Uruchomienie (punkt 6): Sprawdź odczyty w Devices i ustaw control type na AUTO.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test komunikacji kończy się błędem | Sprawdź Modbus unit ID. Zwykle używa się 1. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
