Jak połączyć pompę ciepła Buderus RC310 z Reduxi Controller
Dodaj Buderus Logamatic RC310 do Reduxi Controller.
Opis tekstowy tego obrazu

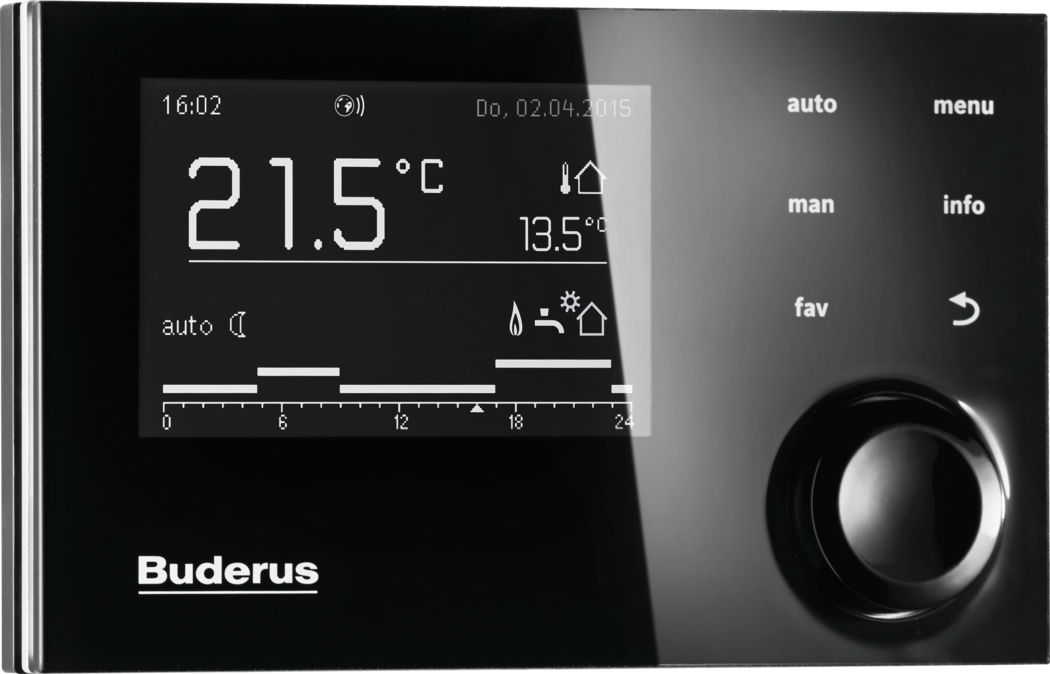

Zdjęcie czarnej jednostki sterującej Buderus Logamatic RC310 z pokrętłem. Wyświetlacz pokazuje: godzinę 16:02; datę Do, 02.04.2015 [czwartek, 2 kwietnia 2015]; dużą temperaturę 21,5 stopnia C; drugą wartość 13,5 stopnia C z ikoną domu i termometru; tryb auto z symbolem księżyca; ikony płomienia, kranu i słońca z domem; pasek od 0 do 24 godzin ze znacznikami przy 0, 6, 12, 18, 24. Nadrukowane etykiety przycisków po prawej: auto, menu, man, info, fav, strzałka wstecz. Okrągłe pokrętło w prawym dolnym rogu. Logo Buderus w lewym dolnym rogu.
1 Dokumentacja techniczna
Producent opisuje w swojej dokumentacji, jak podłączyć i skonfigurować urządzenie.
- Portal dokumentacji Buderus – dokumentacja producenta, zgodnie z oryginalnym artykułem
- Strona produktu Logamatic RC310 – Buderus
- Instrukcja obsługi Logamatic RC310 – Buderus, dokument 6720884184 (PDF, po niemiecku)
- Brochure Konnektivität – Buderus, łączność systemów Buderus (PDF, po niemiecku)
2 Przygotowanie jednostki sterującej
2.1 Wymagane wyposażenie
- Reduxi Controller
- Buderus Logamatic RC310, zainstalowany i skonfigurowany zgodnie z opisem producenta (zobacz punkt 1)
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
2.2 O Logamatic RC310
Fakty z dokumentacji producenta:
- Logamatic RC310 to jednostka sterująca systemu Buderus oparta na systemie sterowania Logamatic EMS plus. Sama nie jest pompą ciepła.
- Steruje maksymalnie czterema obiegami grzewczymi z mieszaczami, maksymalnie dwoma zasobnikami ciepłej wody i instalacją solarną.
- Ma wyświetlacz z przyciskami dotykowymi i pokrętłem wyboru.
- Współpracuje z aplikacją MyBuderus.
- Instrukcja odsyła do modułu komunikacyjnego web KM200 dla połączenia z internetem.
3 Podłączenie i konfiguracja urządzenia
Postępuj zgodnie z instrukcjami podłączenia i konfiguracji producenta (zobacz punkt 1).
Przygotuj Modbus unit ID urządzenia. Zwykle używa się 1.
4 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
5 Dodawanie urządzenia do Reduxi
Poniższe kroki służą do dodania nowego urządzenia lub edycji istniejącego.
5.1 Ustawienia podstawowe
Zaloguj się lokalnie do Reduxi Configurator na controllerze (zob. punkt 4) i kliknij + Add device.
Wpisz ustawienia podstawowe: wybierz typ urządzenia i typ odpowiadające Twojemu urządzeniu i wpisz dowolną nazwę.
5.2 Ustawienia komunikacji
Wybierz kanał komunikacji i wpisz konfigurację urządzenia:
| Parametr | Wartość |
|---|---|
| Kanał komunikacji | Kanał, przez który urządzenie jest podłączone |
| Modbus unit ID | Zwykle 1
|
5.3 Ustawienia zaawansowane
Wpisz i wybierz ustawienia zaawansowane urządzenia.
5.4 Test komunikacji
Kliknij Test communication na dole kreatora. Test odczytuje Logamatic RC310 jeden raz i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: tylko Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
6 Sprawdzenie odczytów
6.1 Ostatnie pomiary
Po nawiązaniu komunikacji sprawdzić wartości w sekcji Devices w Reduxi Configurator jako dodatkowy test.
6.2 Włączenie sterowania przez Reduxi
W Devices w Reduxi Configurator ustaw control type urządzenia na AUTO. Dopiero wtedy polecenia strategii wpływają na urządzenie.
Aby obniżyć koszty energii dzięki cenom dynamicznym i taryfom dynamicznym, zdefiniuj strategię zgodnie z opisem w Strategies for Reduxi controller.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Znajdź dokumentację producenta i przygotuj urządzenie oraz Reduxi Controller.
Logamatic RC310 (punkt 3): Podłącz i skonfiguruj urządzenie zgodnie z opisem producenta. Zanotuj Modbus unit ID (zwykle 1).
Dodanie do Reduxi (punkty 4–5): Zaloguj się do Reduxi Configurator, dodaj urządzenie i przetestuj komunikację.
Uruchomienie (punkt 6): Sprawdź odczyty i ustaw control type na AUTO.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test komunikacji kończy się błędem | Sprawdź Modbus unit ID urządzenia. Zwykle używa się 1. Sprawdź kanał komunikacji i połączenie. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
