Jak połączyć go-e Charger Gemini flex z Reduxi Controller
Połącz go-e Charger Gemini flex z Reduxi Controller przez Wi-Fi i OCPP. Reduxi może obniżyć rachunek za prąd o 70%.
Opis tekstowy tego obrazu

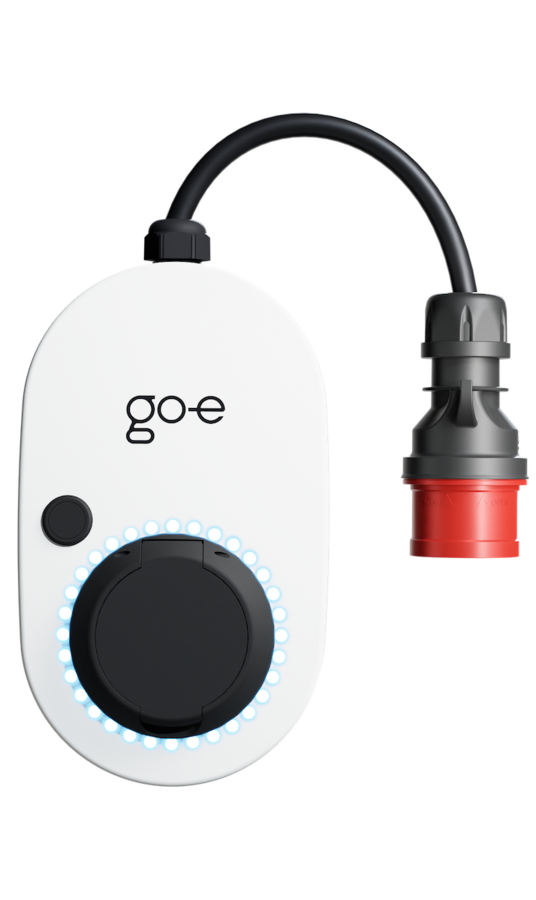

Zdjęcie białego wallboxa EV go-e na białym tle. Owalna biała obudowa z czarnym logo go-e na przodzie, małym okrągłym czarnym przyciskiem w lewym górnym rogu i czarnym gniazdem ładowania z pierścieniem małych jasnoniebieskich diod LED w dolnej części. Czarny kabel wychodzi z góry obudowy przez dławik kablowy, wygina się w prawo i kończy się szaro-czarną trójfazową wtyczką CEE z czerwonym kołnierzem i czerwonym frontem.
1 Dokumentacja techniczna
Dokumenty producenta ładowarki go-e:
- Karta katalogowa go-e Charger Gemini flex (po holendersku) – dane techniczne wariantów 11 kW i 22 kW.
- Strona produktu go-e Charger Gemini flex – informacje o produkcie od go-e.
- Instrukcje i pliki do pobrania go-e – indeks instrukcji go-e.
2 Wymagane wyposażenie
Potrzebne będą:
- Reduxi Controller
- go-e Charger Gemini flex, zainstalowany i podłączony do zasilania
- Karta resetowania go-e (w zestawie z ładowarką)
- Smartfon z aplikacją go-e (iOS lub Android)
- Sieć Wi-Fi, do której mogą dołączyć zarówno Reduxi Controller, jak i go-e Charger
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Instalacja aplikacji go-e
Zainstaluj aplikację za pomocą kodów QR lub linków.
3.1 iOS
Opis tekstowy tego obrazu
Kod QR na niebieskim tle. Pośrodku kodu QR znajduje się logo go-e. Pod nim plakietka Apple App Store z niemieckim tekstem Laden im App Store [Pobierz z App Store]. Kod QR prowadzi do aplikacji go-e w Apple App Store.
Apple App Store: https://apps.apple.com/sg/app/go-e/id1287123220
3.2 Android
Opis tekstowy tego obrazu
Kod QR na niebieskim tle z logo go-e pośrodku. Pod nim plakietka Google Play z niemieckim tekstem JETZT BEI Google Play [Pobierz z Google Play]. Kod QR prowadzi do aplikacji go-e w Google Play.
Google Play Store: https://play.google.com/store/apps/details?id=co.goe.app&hl=en_US&pli=1
4 Konfiguracja ładowarki go-e
Po zainstalowaniu ładowarki i podłączeniu jej do zasilania skonfiguruj ją w aplikacji i połącz z siecią Wi-Fi.
4.1 Połączenie nowego go-e Charger
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji go-e (telefon z Androidem), od lewej do prawej. Ekran 1 (godzina 10:45), tytuł Add or setup device: siatka obrazów urządzeń go-e (wallboxy z kablami, kontroler na szynę DIN z wyświetlaczem, białe i czarne wallboxy); niebieski przycisk poniżej (czerwona ramka, 1.) do konfiguracji urządzenia go-e i szary przycisk Add go-e device. Ekran 2 (godzina 10:55, wyszarzone tło): ta sama siatka urządzeń; okno Terms & Conditions: Before start to setup the go-e device you must accept the go-e Terms & Conditions. Hold On! If you are not an electrician, it is recommended not to continue. Przyciski Cancel i Agree (Agree zaznaczony czerwoną ramką i 2.). Ekran 3 (godzina 11:00), tytuł Setup new device: tekst Scan the QR code from the reset card or data card to connect your phone to the go-e device. Zdjęcie karty z tytułem go-e Charger RESET CARD (RFID) z tekstem: WiFi settings, access control and LED settings will be lost. kWh counter and stored cards will not be affected. [po niemiecku: Setzt Zugangskontrolle, WLAN- und LED-Einstellungen zurueck. kWh Zaehler und gespeicherte Karten werden nicht geloescht.] Serial number: 2549 (reszta zaczerniona); Hotspot SSID: go-e-254 (reszta zaczerniona); Hotspot key: b6ac33 (reszta zaczerniona); kod QR po prawej. Pod kartą: All go-e devices have a QR code. You can find the QR code on the reset card for go-e Charger, and on the Data card for go-e Controller. Niebieski przycisk na dole (czerwona ramka, 3.) do skanowania kodu QR.
5 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
6 Dodawanie ładowarki do Reduxi
Utwórz konfigurację OCPP między go-e Charger a Reduxi Controller.
6.1 Ustawienia podstawowe
Zaloguj się do lokalnego Reduxi Configurator (zob. punkt 5) i kliknij + Add device.
Opis tekstowy tego obrazu
Zrzut ekranu lewego paska bocznego Reduxi Configurator. U góry: logo reduxi z tekstem CONFIGURATOR. Zwinięte sekcje: Devices (ikona plusa) i Strategies (ikona plusa). Poniżej dwa przyciski obok siebie: Add device (ikona plusa, zaznaczony niebieską ramką) i Add strategy (ikona plusa). Pod nimi dwie pozycje: Settings i Profile. Obszar po prawej stronie paska bocznego jest pusty, biały.
W pierwszym kroku wybierz ustawienia podstawowe:
- Typ urządzenia:
EV charger - Type:
OCPP 1.6 - JSON - Name: dowolna nazwa
Opis tekstowy tego obrazu
Zrzut ekranu kreatora Reduxi Configurator, krok 1 Basic settings. Pasek postępu: krok 1 Basic settings (aktywny, ciemne kółko), krok 2 Communication channel (szary). Formularz Basic settings: Device type *: EV charger (lista rozwijana); Type *: OCPP 1.6 - JSON (lista rozwijana); Name *: go-e Charger (pole tekstowe). Przyciski: Back (po lewej, z obrysem) i Next (po prawej, ciemny).
6.2 Ustawienia komunikacji
W drugim kroku ustawia się kanał komunikacji dla OCPP. Zdefiniuj Device identifier (dowolny). Reduxi Controller automatycznie generuje adres URL dla OCPP JSON 1.6. Dodaj /Device ID na końcu tego adresu URL.
| Parametr | Wartość |
|---|---|
| Identyfikator urządzenia | Dowolna nazwa, na przykład my_station_ID1
|
| Controller OCPP JSON 1.6 URL | Generowany przez kontroler, wyświetlany na dole strony. Dodaj /Device ID na końcu. Przykład: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Opis tekstowy tego obrazu
Zrzut ekranu kreatora Reduxi Configurator, krok 2 Communication channel. Pasek postępu: 1 Basic settings (ukończony), 2 Communication channel (aktywny), 3 Advanced settings (szary). Tytuł sekcji: Communication channel and device configuration. Pola: Device identifier *: my_station_ID1 (niebieskie podświetlone pole); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (podpowiedź: In effect when manual override is selected); Forward communication to backend OCPP server: puste; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (tylko do odczytu, niebieskie podświetlone pole, ikona kopiowania po prawej). Przyciski: Back (po lewej), Test communication (z obrysem) i Next (ciemny) po prawej.
Adres IP, ścieżka i Device identifier będą potrzebne w punkcie 7.
7 Konfiguracja OCPP w aplikacji go-e
Wklej dane OCPP z Reduxi Controller do ustawień OCPP w aplikacji go-e.
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji go-e (telefon z Androidem, pasek stanu 09:02, bateria 85 %), od lewej do prawej. Ekran 1 (karta Charger): nagłówek Go-E_Charger z Device List; tekst No car connected, Plug in the cable to start charging your car; obraz białej ładowarki go-e; przycisk Start (wyszarzony); tryby Eco (Eco-friendly & cost-effective), Basic (wybrany, Basic charging), Daily trip (Specific energy and time); Charging speed: 16 Ampere & 3-phase; Energy Limit: Off. Dolne karty: Charger, Eco, Information, Settings. Czerwona ramka z numerem 1. zaznacza kartę Settings. Ekran 2 (Settings): pozycje Charging Configuration (Charging Speed, kWh Limit, Daily Trip, Flexible energy tariff, PV Surp...), Security (Cable, Access, Password, Grid, Ground check), Connection (Wi-Fi, Hotspot, Cloud, MQTT, OCPP, API Settings), General (Name, Switch Language, Notifications, Date and time, Controller, LED ...), About (Firmware, Hardware information, Licenses); niebieski baner Help us improve! z przyciskiem Share Feedback. Czerwona ramka z 2. zaznacza pozycję Connection. Ekran 3 (Connection): pozycje Wi-Fi: (nazwa sieci pominięta); Hotspot: On; Cloud: Connected; MQTT: Off; OCPP: Connected; API Settings; niebieski baner Help us improve! z Share Feedback. Czerwona ramka z 3. zaznacza pozycję MQTT (wartość Off).
192.168.1.138
/ocpp/1.6/json/my_station_ID1Opis tekstowy tego obrazu
Zrzut ekranu dwóch ekranów aplikacji go-e (telefon z Androidem), od lewej do prawej. Ekran 1 (OCPP, godzina 09:03, bateria 85 %): strzałka wstecz i tytuł OCPP; przełącznik OCPP: włączony (zaznaczony czerwonym 4.); sekcja About OCPP z tekstem: OCPP (Open Charge Point Protocol) is used to control the RFID card authorization and to get information about the charging process. OCPP automatically enables access control. The go-e charger is using OCPP 1.6 J.; pozycja OCPP Server: ws://192.168.1.138/... (zaznaczona czerwoną ramką i 5.); Status: Connected; Dummy card: Enabled; Network security; Phase assignment: L1 L2 L3; dolne karty Charger, Eco, Information, Settings (aktywna Settings). Ekran 2 (OCPP server, godzina 09:04, bateria 84 %): tytuł OCPP server; pole URL: ws://192.168.1.138/ocpp/1.6/json/GO-E_Charger; przycisk Paste from clipboard; Protocol: WSS / WS (wybrane WS); Username; Password; Host: 192.168.1.138 (czerwona ramka, 6.); Path: /ocpp/1.6/json/GO-E_Charger (czerwona ramka, 7.); Append SN to URL: pole niezaznaczone; przycisk Save changes (niebieski).
8 Test komunikacji
Kliknij Done w kreatorze, jeśli jeszcze tego nie zrobiono: tylko Done tworzy urządzenie. Następnie uruchom test komunikacji.
Opis tekstowy tego obrazu
Zrzut ekranu listy urządzeń Reduxi Configurator. Nagłówek: logo reduxi z tekstem Configurator. Sekcja Devices (ikona minus). Pozycje: Elwa 2 (ikona pompy ciepła); Fronius SYMO (ikona słońca); SunSpec (ikona słońca); Thor (ikona pompy ciepła); go-e Charger (ikona samochodu, zaznaczona czerwoną ramką). Poniżej: przycisk Add device z ikoną plusa.
Opis tekstowy tego obrazu
Zrzut ekranu strony urządzenia Reduxi "Devices / go-e Charger" z zielonym statusem "Connected" w prawym górnym rogu. Karty: Last measurements, Analyze, Archive, Details; wybrana jest karta Details, zaznaczona czerwoną ramką. Lewy panel "General configuration": Name: go-e Charger; Type: OCPP 1.6 - JSON; Category: EV charger; Location: Sub; Energy direction: Consumption. Prawy panel "Advanced configuration (optional)" z przełącznikami, wszystkie ustawione na No: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No). Dolny rząd list rozwijanych: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3.
Opis tekstowy tego obrazu
Zrzut ekranu dolnej części karty Details urządzenia w Reduxi Configurator. Widoczne pola: lista rozwijana (pusta, ucięta u góry); Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.50.127/ocpp/1.6/json (tylko do odczytu, ikona kopiowania). Przyciski na dole: Delete device (po lewej, z obrysem); Test communication (z obrysem, zaznaczony czerwoną ramką) i Save (ciemny) po prawej. Mały szary tekst w stopce w prawym dolnym rogu: Office | TRBE-3336-4BLI-Z595.
Test daje jeden z trzech wyników:
Opis tekstowy tego obrazu
Zrzut ekranu okna Test communication w Reduxi Configurator z krzyżykiem zamknięcia w prawym górnym rogu. Pole tekstowe z zielonym komunikatem: Successful readout from device. Przycisk: Close (ciemny, w prawym dolnym rogu). Strona za oknem jest wyszarzona.
Opis tekstowy tego obrazu
Zrzut ekranu okna z tytułem "Test communication" z przyciskiem zamknięcia (x) w prawym górnym rogu. Pierwsze pole: "Unable to communicate with device." Drugie pole: "Number of devices found on OCPP - JSON 1.6: 1" i "Device identifier: my_station_ID1". Przycisk w prawym dolnym rogu: Close.
Opis tekstowy tego obrazu
Zrzut ekranu okna dialogowego o tytule "Test communication" z przyciskiem zamknięcia (x) w prawym górnym rogu, widocznego nad przyciemnioną stroną. Pierwsze pole: "Unable to communicate with device." Drugie pole: "Number of devices found on OCPP - JSON 1.6: 0". Przycisk w prawym dolnym rogu: Close.
9 Sprawdzanie odczytów
9.1 Ostatnie pomiary
Po udanym teście sprawdź odczyty w Devices – Last measurements w Reduxi Configurator.
Opis tekstowy tego obrazu
Zrzut ekranu widoku Last measurements urządzenia w Reduxi Configurator. Karty: Last measurements (aktywna), Analyze, Archive. W prawym górnym rogu: menu rozwijane interwału odświeżania Each second i przycisk odświeżania. Karta Control type: przyciski Auto (wybrany, turkusowy), Manual, Off, Boost; sygnatura czasowa 10. 05. 2024 07:28:27. Karta Current: Per phase current setpoint 6.00 A; Max. current per phase 32.00 A; Current L3 0.00 A; Current L2 0.00 A; Current L1 0.00 A (sygnatury czasowe od 10. 05. 2024 07:28:45 do 07:28:46). Karta Power: Min. active power 0.0 kW; Active power 0.0 kW; Import active power 0.0 kW. Karta Energy: Import active energy - session 4.4 kWh; Import active energy 1,848.8 kWh. Karta Other: Control type AUTO; State name AVAILABLE; Communication error OFF (sygnatura czasowa 07:28:42).
9.2 Monitorowanie i sterowanie
Po dodaniu urządzenia w Reduxi Configurator monitoruj je i steruj nim w aplikacji w chmurze Reduxi.
Aby sterować ładowaniem według cen dynamicznych i taryf dynamicznych, ustaw control type ładowarki na AUTO w Devices i zdefiniuj strategię zgodnie z opisem w Strategies for Reduxi controller.
✓ Podsumowanie
Przygotowanie (punkty 1–4): Zbierz dokumenty i sprzęt, zainstaluj aplikację go-e i połącz ładowarkę z siecią Wi-Fi kontrolera.
Ładowarka go-e (punkt 7): Włącz OCPP w aplikacji go-e i wpisz host oraz ścieżkę Reduxi Controller.
Dodanie do Reduxi (punkty 5–6, 8): Zaloguj się, dodaj urządzenie OCPP 1.6 - JSON, zdefiniuj Device identifier i uruchom Test communication.
Uruchomienie (punkt 9): Sprawdź ostatnie pomiary i ustaw control type na AUTO.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test communication: Unable to communicate with device 1 | Device identifier nie jest ustawiony lub jest inny. Nazwa na końcu ścieżki w aplikacji go-e musi dokładnie odpowiadać Device identifier (punkt 6.2, punkt 7). |
| Test communication: No device with OCPP 1.6 communication is found | Sprawdź, czy OCPP jest włączony w aplikacji go-e oraz czy host i ścieżka są poprawne (punkt 7). Ładowarka i kontroler muszą być w tej samej sieci Wi-Fi (punkt 4.1). |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
