Podłącz Reduxi do Hybrid Inverter Deye. Komunikacja odbywa się za pomocą połączenia RS-485 i wykorzystuje protokół Modbus. Reduxi może obniżyć Twój rachunek za prąd o 70%.

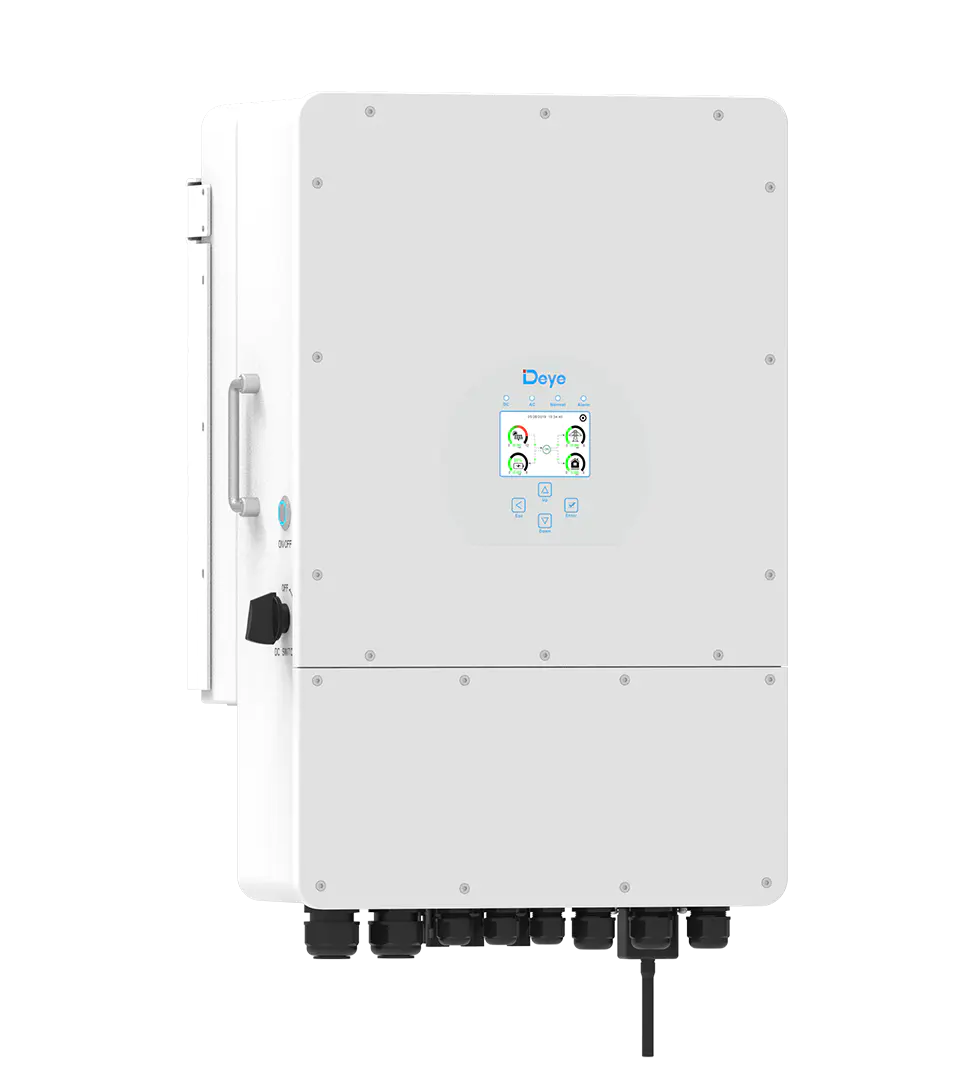

Obraz hybrydowego falownika Deye (1 faza) Obraz hybrydowego falownika Deye (3 fazy LV)

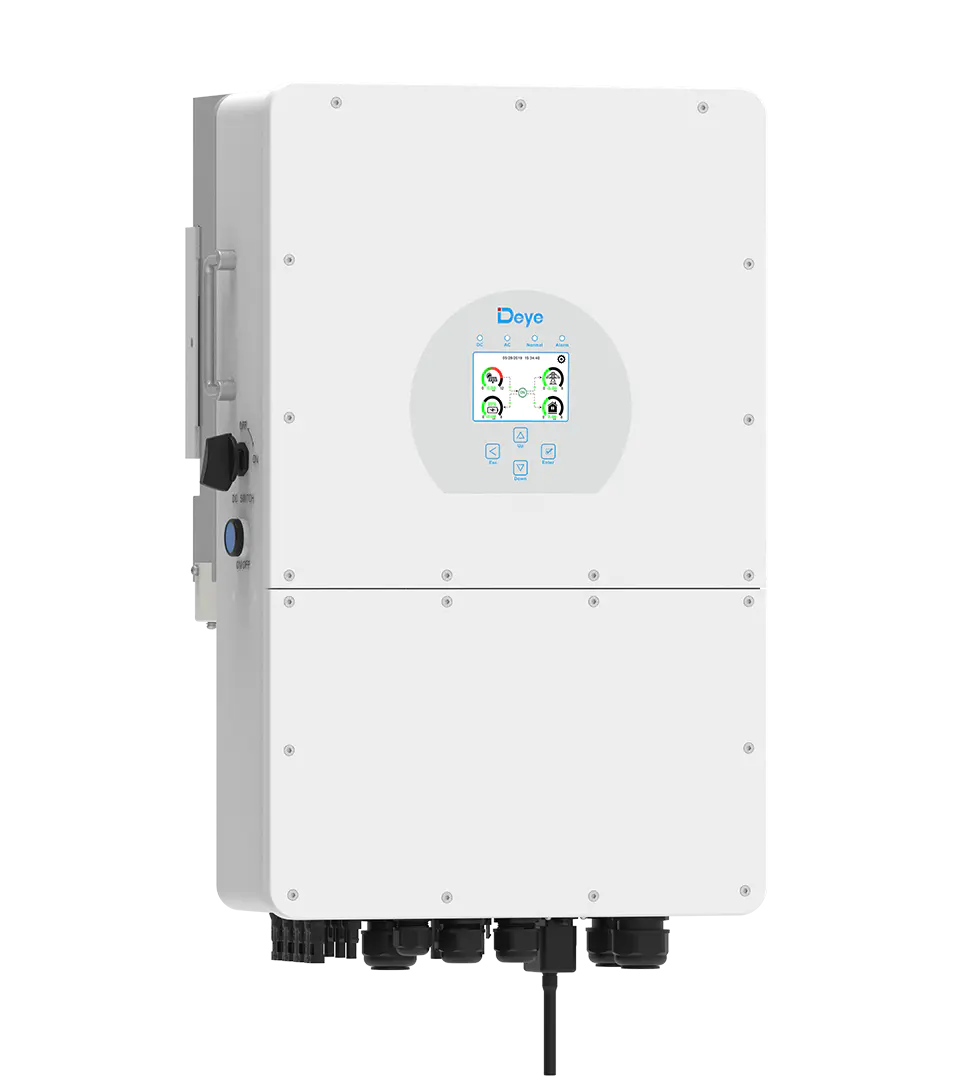

        Obraz hybrydowego falownika Deye (3-fazowy HV)

Konkretne modele:

• SUN-3.6/5/6/7.6/8K-SG05LP1-EU | 3.6-8kW | Jednofazowy | 2 MPPT | Falownik hybrydowy | Obsługa akumulatora LV --> Link do instrukcji obsługi: Instrukcja obsługi | Jednofazowy falownik hybrydowy niskiego napięcia (LV)
• SUN-5/6/8/10/12K-SG04LP3-EU | 5-12kW | Trójfazowy | 2 MPPT | Falownik hybrydowy | Obsługa akumulatora LV --> Link do instrukcji obsługi: Instrukcja obsługi | Trójfazowy falownik hybrydowy niskiego napięcia (LV)

• SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 | 5-25kW | Trójfazowy | 2 MPPT | Falownik hybrydowy | Obsługa akumulatora HV --> Link do instrukcji obsługi: Instrukcja obsługi | Trójfazowy falownik hybrydowy wysokiego napięcia (HV)

Ważna informacja!:

Jeśli wybrano instalację Niskiego Napięcia (LV), tylko połączenie RTU może być używane do dostępu do interfejsu Modbus.

Jeśli wybrano instalację Wysokiego Napięcia (HV), można również użyć klucza Solarman z Modbus TCP/IP do dostępu do interfejsu Modbus.



1. Połączenie fizyczne między Reduxi i falownikiem Deye Hybrid

Aby podłączyć kontroler Reduxi do hybrydowego falownika Deye , fizyczne połączenie szeregowe RS-485 po obu stronach musi być prawidłowo skonfigurowane.



1.1 Strona kontrolera Reduxi połączenia RS-485

Wszystkie istotne informacje dotyczące połączenia są dostępne na stronie Reduxi Controller w punkcie 2.3.4 Interfejsy komunikacyjne.



1.2 Falownik hybrydowy strona połączenia szeregowego RS-485

Hybrydowy Falownik Deye wykorzystuje złącze RJ-45 do fizycznego połączenia z portem Modbus. Informacje na temat lokalizacji portów można znaleźć w instrukcjach.



Jednofazowy falownik hybrydowy NN:

• Prawdziwy obraz jednofazowego falownika hybrydowego pokazujący umiejscowienie portu ModBUS na płytce drukowanej falownika hybrydowego. Dodatkowo po prawej stronie znajduje się rysunek pokazujący prawidłowe podłączenie, WAŻNE.



Trójfazowy falownik hybrydowy NN:

• Prawdziwy obraz trójfazowego hybrydowego falownika LV pokazujący umiejscowienie portu ModBUS na płytce drukowanej falownika hybrydowego. Dodatkowo po prawej stronie znajduje się rysunek pokazujący prawidłowe podłączenie, WAŻNE.



Trójfazowy falownik hybrydowy HV:

• Schematyczny obraz (z instrukcji) trójfazowego hybrydowego falownika wysokiego napięcia +, pokazujący gdzie znajduje się port ModBUS w hybrydowym falowniku na płytce drukowanej.



2. Dodaj nowe urządzenie (Hybrid Inverter Deye) do kontrolera Reduxi

Po nawiązaniu połączenia fizycznego po obu stronach można dodać i przetestować komunikację falownika hybrydowego.



2.1 Dodaj urządzenie

Najpierw zaloguj się do lokalnego konfiguratora Reduxi i dodaj nowe urządzenie, klikając przycisk Dodaj urządzenie.

2.2 Wybierz urządzenie, które chcesz dodać

W pierwszym kroku wybierz ustawienia podstawowe:

• Wybierz typ urządzenia: Falownik hybrydowy,
• Wybierz typ: Deye Hybrid Inverter 3P lub Deye Hybrid Inverter High Voltage 3P,
• I podaj nazwę.

2.3 Konfiguracja kanału komunikacyjnego i urządzenia.

W drugim kroku należy poprawnie ustawić parametry komunikacji, dzieląc je na dwie części.

• Pierwsza część przeznaczona jest na ustawienia protokołu Modbus (RTU), ustawienia domyślne przedstawiono na poniższym rysunku.

• Druga część przeznaczona jest na ustawienia Modbus (RTU) (identyfikator jednostki Modbus) i dodatkowe opcje, zaznaczone niebieskim prostokątem.

W opcji dodatkowej należy zdefiniować:

• Identyfikator jednostki Modbus: zapisz identyfikator podrzędny z urządzenia ModBUS
• CT/licznik: wewnętrzny/zewnętrzny CT lub licznik
• PV: tak/nie
• Bateria: tak/nie



2.4 Test komunikacji

Po wykonaniu ustawień konfiguracji kanału komunikacyjnego i urządzeniamożna sprawdzić działanie komunikacji, naciskając przycisk Testuj komunikację.

Odpowiedzi można podzielić na dwie kategorie:

Przypadek 1: Komunikacja działa prawidłowo

Przypadek 2: Komunikacja nie działa prawidłowo

Jeżeli komunikacja nie działa, spróbuj użyć innych ustawień Modbus lub sprawdź połączenie fizyczne.



2.5 Ustawienia zaawansowane

Trzeci krok jest przeznaczony na skonfigurowanie zaawansowanych ustawień zgodnie ze specyfiką Twojej konfiguracji (sytuacją w danej lokalizacji). Po kliknięciu przycisku „Gotowe” znajdującego się w prawym dolnym rogu, po wypełnieniu wszystkich pól wprowadzania danych.



2.6 Ustawienia zaawansowane według części

Pole wejściowe	Wyjaśnienie
Czy chcesz ustawić interwał zapisywania danych?	Zdefiniuj preferowany interwał zapisywania ustawiony w kontrolerze Reduxi. Na podstawie zdefiniowanego interwału zapisu dane zostaną zapisane w lokalnej bazie danych na kontrolerze Reduxi. Odczyt i zapis danych odbywa się na podstawie „Opóźnienia odczytu” i „Opóźnienia zapisu”, które domyślnie ustawione jest na 1000 ms. Interwał zapisu określa, że co 1 minutę dane odczytane lub zapisane (co 60 odczytanych lub zapisanych danych) zostaną zapisane w bazie danych kontrolera Reduxi.   Wybierz TAK, jeśli chcesz zmienić wartość domyślną.
Czy chcesz ustawić opóźnienie czytania?	Zdefiniuj interwał częstotliwości odczytu danych z urządzenia.   Wybierz TAK, jeśli chcesz zmienić wartość domyślną.
Czy chcesz ustawić opóźnienie zapisu?	Zdefiniuj częstotliwość zapisu danych do urządzenia.   Wybierz TAK, jeśli chcesz zmienić wartość domyślną.
Czy chcesz ustalić limity i możliwości wytwarzania energii?	Określ dolną i górną granicę wytwarzania energii (kW). Po ustawieniu limitów falownik będzie wytwarzał energię, jeżeli produkcja mocy będzie się mieścić w limitach, w przeciwnym razie nie będzie wytwarzał żadnej energii.    Wybierz TAK, jeśli chcesz zmienić wartość domyślną.
Czy chcesz ustawić limity i możliwości zużycia energii?	Określ dolną i górną granicę poboru mocy (kW). Po ustawieniu limitów falownik będzie zużywał energię wykorzystywaną do ładowania akumulatora, jeśli zapotrzebowanie na energię będzie mieścić się w limitach. W przeciwnym razie falownik nie będzie ładował akumulatora.    Wybierz TAK, jeśli chcesz zmienić wartość domyślną.
Czy chcesz ustawić pojemność baterii?	W przypadku wszystkich inwerterów hybrydowych Deye pojemność akumulatora jest pobierana bezpośrednio z inwerterów hybrydowych. W tym przypadku automatyczny parametr pojemności akumulatora zostanie odczytany z falownika hybrydowego i zapisany w lokalnej bazie danych.   Wybierz TAK, jeśli chcesz zmienić informacje zapisane na falowniku.
Czy chcesz ustawić minimalny poziom naładowania akumulatora?	W przypadku wszystkich hybrydowych inwerterów Deye minimalny stan naładowania akumulatora jest uzyskiwany bezpośrednio od hybrydowych inwerterów. W tym przypadku parametr min. SOC akumulatora zostanie odczytany z falownika hybrydowego. Zmiany minimalnego poziomu naładowania akumulatora można nadal dokonać, zmieniając wartość pola wejściowego na TAK i ustawiając minimalny poziom naładowania akumulatora.   Wybierz TAK, jeśli chcesz zmienić wartość domyślną.  Uwaga: W przypadku zmiany tego parametru należy sprawdzić gwarancję, aby upewnić się, że jest ona nadal ważna.
Czy chcesz ustawić maksymalny poziom naładowania akumulatora?	Maksymalny stan naładowania akumulatora we wszystkich falownikach hybrydowych Deye jest uzyskiwany bezpośrednio z falowników hybrydowych. W tym przypadku parametr maksymalnego poziomu naładowania akumulatora zostanie odczytany z falownika hybrydowego. Zmiany maksymalnego poziomu naładowania akumulatora można nadal wprowadzić, zmieniając wartość w polu Wprowadzanie na TAK i ustawiając maksymalny poziom naładowania akumulatora.   Wybierz TAK, jeśli chcesz zmienić wartość domyślną.
Czy chcesz ograniczyć komunikację z urządzeniem wyłącznie do odczytu?	Komunikacja odbywa się na dwa sposoby (ODCZYT, ZAPIS), jeżeli pole Wejścia ustawione jest na NIE, opcja odczytu i zapisu jest włączona. W przypadku ustawienia pola wejściowego na TAK, włączona jest tylko opcja odczytu.    Wybierz TAK, jeśli chcesz zmienić wartość domyślną.
Czy chcesz odwrócić kierunek importu i eksportu energii?	W przypadku gdy przepływ energii ma niewłaściwy znak, pokazując energię importowaną zamiast eksportowanej, można zmienić ten znak, włączając tę funkcję.   Wybierz TAK, jeśli chcesz zmienić wartość domyślną.
Czy chcesz wykluczyć urządzenie z podsumowania?	Dane z urządzenia wyświetlane są na stronie głównej, pokazując przepływ zużycia i produkcji energii. Jeśli w polu wejściowym ustawiono opcję TAK, wszystkie dane wyświetlane na stronie głównej zostaną wyłączone z wizualizacji przepływu energii. Np.: liczniki fotowoltaiczne, akumulatorowe i w niektórych przypadkach liczniki sieciowe (jeśli nie zainstalowano żadnego innego licznika sieciowego) zostaną wykluczone i nie będą wyświetlane w podsumowaniu. Wybierz TAK, jeśli chcesz zmienić wartość domyślną.
L1,L2,L3 są podłączone do głównego zasilania	W przypadku gdy L1 nie jest podłączony do głównego zasilania L1, należy wybrać właściwe zasilanie główne (L2 lub L3). W przypadku gdy L2 nie jest podłączony do głównego zasilania L2, należy wybrać właściwe zasilanie główne (L1 lub L3). W przypadku gdy L3 nie jest podłączony do głównego zasilania L3, należy wybrać właściwe zasilanie główne (L1 lub L2).   W przypadku urządzenia jednofazowego można wybrać opcję niepodłączone dla L2 i L3 i wybrać właściwe zasilanie główne (L1, L2, L3) na L1.



3. Typ sterowania

Różne typy sterowania wpływają na sposób, w jaki kontroler Reduxi steruje wybranym urządzeniem. Typ sterowaniamożna znaleźć pod drzewem menu po lewej stronie ekranu, gdzie należy kliknąć urządzenie, aby rozwinąć drzewo menu, a następnie wybrać urządzenie. Jeżeli urządzenie posiada możliwość sterowania, to pod ostatnią zakładką pomiaru widoczna będzie karta Typ sterowania.

W zależności od wyboru dokonanego w oknie Typ sterowania użytkownik może wybrać pomiędzy trybem automatycznym i ręcznym.

Typ sterowania:

• Auto: W trybie Auto wszystkie ograniczenia mocy (pobór i produkcja w sieci) dla falownika są uzyskiwane bezpośrednio ze strategii zdefiniowanej przez użytkownika. Aby dowiedzieć się, jak poprawnie skonfigurować strategie, przeczytaj specjalny artykuł dostępny tutaj: Jak poprawnie skonfigurować strategie.
• Tryb ręczny: In W trybie ręcznym wszystkie ograniczenia mocy dla falownika (pobór i produkcja w sieci) są ustawiane bezpośrednio przez użytkownika. Po wybraniu przez użytkownika trybu ręcznego, dostępne stają się cztery dodatkowe opcje (Maks. produkcja, Autokonsumpcja, Maks. zużycie, Golenie szczytów).

3.1 Maks. produkcja

Maksymalna produkcja jest przeznaczona dla sytuacji, w których użytkownik decyduje się na eksport do sieci jak największej ilości energii pobieranej z ogniw fotowoltaicznych lub magazynów akumulatorowych.

Jednakże limity mocy dla eksportu i importu z sieci są ograniczone ustawieniami dwóch parametrów na kartach po prawej stronie „Limity mocy czynnej eksportu/importu sieci”.

1. Przypadek, w którym nie ma wystarczającej produkcji fotowoltaicznej:

• Produkcja fotowoltaiczna wynosi 0
• Lub
• Produkcja energii fotowoltaicznej jest mniejsza niż limit mocy czynnej eksportowanej z sieci
• I
• Stan naładowania akumulatora jest wyższy niż minimalny stan naładowania

Następnie magazyn energii zostanie rozładowany, aby osiągnąć limit mocy czynnej eksportowanej do sieci.



2. Przypadek, w którym produkcja fotowoltaiczna jest wystarczająca:

• Produkcja PV obejmuje zużycie energii w budynkach
• I
• Produkcja energii fotowoltaicznej przekracza limit mocy czynnej eksportowanej z sieci
• I
• Stan naładowania akumulatora jest niższy od maksymalnego stanu naładowania

Następnie akumulator będzie ładowany nadmiarową mocą, aż do momentu osiągnięcia maksymalnego poziomu naładowania akumulatora.

Gdy magazyn akumulatorowy osiągnie maksymalny poziom naładowania, produkcja energii fotowoltaicznej zostanie ograniczona tak, aby nie przekroczyć limitu mocy czynnej eksportowanej do sieci.

Po zakończeniu dnia produkcji PV ponownie 1. przypadek jest używany.

Uwaga: Jeśli w Reduxi jako preferowany tryb wybrano maksymalną produkcję, fazy mogą nie być obciążone równomiernie, tzn. eksportowana moc może się różnić w zależności od fazy. Dzieje się tak, gdy na miejscu (w budynku) dostępny jest nadmiar energii, a w inwerterze hybrydowym wybrano tryb pracy tzw. „Sprzedaj najpierw”. Tutaj chcielibyśmy podkreślić, że tryb NIE oferuje równoważenia mocy fazowej.

3.2 Samowystarczalność

Autokonsumpcja jest przeznaczona do sytuacji, w których użytkownik zamierza zrównoważyć eksport i import tak, aby suma netto była równa zeru. Kontroler Reduxi monitoruje zużycie i produkcję energii elektrycznej w sieci, oblicza różnicę między nimi i podejmuje odpowiednie działania.

Jednakże limity mocy dla eksportu i importu z sieci są ograniczone ustawieniami dwóch parametrów na kartach po prawej stronie „Limity mocy czynnej eksportu/importu sieci”.

1. Przypadek, w którym nie ma wystarczającej produkcji fotowoltaicznej:

• Produkcja fotowoltaiczna wynosi 0
• Lub
• Produkcja PV jest mniejsza niż zużycie energii w budynkach
• I
• Stan naładowania akumulatora jest wyższy niż minimalny stan naładowania

Następnie akumulator zostanie rozładowany, aż do osiągnięcia zerowej wartości mocy czynnej sieci. Kontroler Reduxi rozładuje akumulator w celu pokrycia zużycia energii przez budynek.



2. Przypadek, w którym produkcja fotowoltaiczna jest wystarczająca:

• Produkcja PV obejmuje produkcję budowlaną
• I
• Produkcja energii fotowoltaicznej przekracza limit mocy czynnej eksportowanej z sieci
• I
• Stan naładowania akumulatora jest niższy od maksymalnego stanu naładowania

Następnie akumulator będzie ładowany nadmiarową mocą, aż do momentu osiągnięcia maksymalnego poziomu naładowania akumulatora.

Gdy magazyn akumulatorowy osiągnie maksymalny poziom naładowania, produkcja energii fotowoltaicznej zostanie ograniczona tak, aby nie przekroczyć limitu mocy czynnej eksportowanej do sieci.

Po zakończeniu dnia produkcji PV ponownie 1. przypadek jest używany.



3.3 Maksymalne zużycie

Maksymalne zużycie ma zastosowanie w sytuacjach, w których użytkownik decyduje się na import jak największej ilości energii z sieci. Ten tryb jest zwykle używany w połączeniu z EVSE (Electric Vehicle Supply Equipment) i BSEE (Battery Storage Energy Equipment), umożliwiając użytkownikowi zwiększenie mocy na żądanie.

Jednak limity mocy zarówno dla eksportu, jak i importu z sieci są ograniczone ustawieniami dwóch parametrów na kartach po prawej stronie „Limity mocy czynnej eksportu/importu sieci”.

1. Przypadek ma miejsce, gdy zużycie energii przez budynek jest mniejsze od limitu mocy czynnej importowanej do sieci:

• Zużycie energii przez budynek jest mniejsze niż limit mocy czynnej importowanej do sieci
• Lub
• Stan naładowania akumulatora jest niższy od maksymalnego stanu naładowania
• Lub
• EV jest podłączony do EVSE, ale nie ładuje się

Następnie akumulator i pojazd elektryczny zaczną się ładować, aż do osiągnięcia limitu aktywnej mocy importu sieciowego, aż do osiągnięcia maksymalnego poziomu naładowania akumulatora lub pojazdu elektrycznego.

2. Przykładem jest produkcja fotowoltaiczna:

• Produkcja fotowoltaiczna wynosi ponad 0
• Lub
• Zużycie energii przez budynek jest mniejsze niż limit mocy czynnej importowanej do sieci
• Lub
• Stan naładowania akumulatora jest niższy od maksymalnego stanu naładowania
• Lub
• Pojazd elektryczny jest podłączony do EVSE, ale nie ładuje się

wówczas cała energia wytworzona przez ogniwa fotowoltaiczne będzie w pierwszej kolejności wykorzystywana przez EVSE lub magazyny akumulatorowe. Gdy oba maksymalne poziomy SOC zostaną osiągnięte, energia zostanie przesłana do sieci, jednak nie więcej niż ustawiony limit czynnej mocy eksportowanej do sieci. Magazynowanie energii w akumulatorach nie zostanie rozładowane, dopóki zużycie energii przez budynek nie będzie większe niż produkcja energii z ogniw fotowoltaicznych.



3.4 Golenie szczytów

Ograniczanie szczytów mocy jest przeznaczone do sytuacji, w których użytkownik decyduje się ograniczyć moc czynną importowaną do sieci po osiągnięciu limitu. Limit mocy czynnej importowanej do sieci jest ważny, należy go ustawić za pomocą dwóch parametrów na kartach po prawej stronie definiujących „Limit mocy czynnej eksportowanej/importowanej do sieci”

Jednak limity mocy zarówno dla eksportu, jak i importu z sieci są ograniczone ustawieniami dwóch parametrów na kartach po prawej stronie "Limit mocy eksportu/importu sieci".

1. Zużycie energii przez budynek jest mniejsze niż importowana moc czynna do sieci:

• Produkcja fotowoltaiczna jest mniejsza niż 0 lub równa 0
• Lub
• Zużycie energii przez budynek przekracza limit mocy czynnej importowanej do sieci
• I
• Ładowanie pojazdu elektrycznego
• I
• Stan naładowania akumulatora przekracza minimalny stan naładowania

Następnie akumulator zacznie się rozładowywać, aby zapewnić energię potrzebną do ładowania pojazdu elektrycznego i nie przekroczyć limitu aktywnej mocy importowanej do sieci.

Jeśli nie ma magazynu energii, moc ładowarki pojazdu elektrycznego zostanie zmniejszona, aby nie przekroczyć limitu aktywnej mocy importowanej do sieci.

Akumulator będzie ładowany, gdy osiągnięty zostanie limit czynnej mocy eksportowanej z sieci, a produkcja energii fotowoltaicznej będzie wystarczająca.



4. Odczyty z urządzenia

Ten punkt ma na celu umożliwienie użytkownikowi wykonania ostatniej kontroli, czy urządzenie i połączenie działają prawidłowo. Odczyty i ustawienia wyświetlane są w pozycji Urządzenie/Nazwa urządzenia/Ostatni pomiar, jak na poniższym obrazku.



Po pomyślnym dodaniu urządzenia za pomocą konfiguratora można je monitorować i sterować za pośrednictwem aplikacji w chmurze Reduxi.
