Styki SG regulują pompę ciepła poprzez wyjścia przekaźnikowe Reduxi Gateway. Wykorzystując elastyczne pompy ciepła możemy obniżyć rachunki za prąd o 30%.

1. Komponenty do nawiązania połączenia pomiędzy sterownikiem Reduxi a Pompą ciepła Kronoterm

Aby nawiązać połączenie pomiędzy sterownikiem Reduxi a pompą ciepła Kronoterm, potrzebujemy:

1. Przywróciłem kontroler
2. Reduxi Gateway z 3x30 czujnikami prądu

Aby uruchomić pompę ciepła należy dodać urządzenie Reduxi Gateway do sterownika Reduxi. Połączenie może być bezprzewodowe (WLAN) lub przewodowe za pomocą kabla UTP (LAN). Więcej informacji na temat połączenia można znaleźć w łączu bramy do sterownika. Brama Reduxi z 3x30 czujnikami prądu zawiera trzy czujniki prądu, które służą do pokrycia przewodów fazowych pompy ciepła, oraz dwa wyjścia przekaźnikowe, które są fizycznie podłączone do styku SG-ready pompy ciepła.

Symboliczny obraz całego połączenia od sterownika do pompy ciepła:

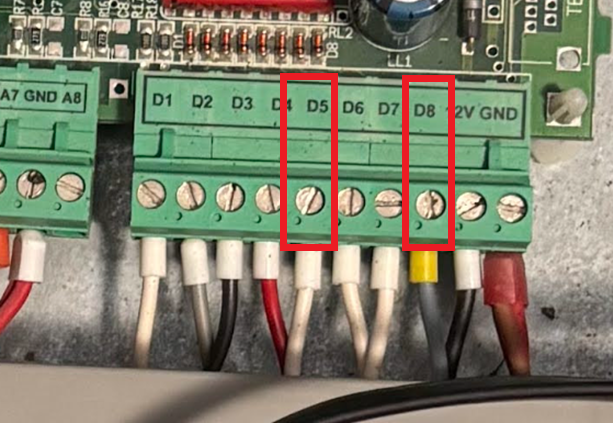

W celu fizycznego podłączenia przekaźników do pompy ciepła konieczne jest sprawdzenie, gdzie znajdują się styki SG w obwodzie pompy ciepła, jak pokazano na poniższym rysunku dla przykładu styków SG pompy ciepła Kronoterm.

Styk SG na wejściu cyfrowym D5 przeznaczony jest do ograniczania pracy pompy ciepła.

Styk SG na wejściu cyfrowym D8 przeznaczony jest do zwiększenia wydajności pompy ciepła.

2. Podłączanie bramy Reduxi do lokalnej sieci internetowej

• Podłącz zasilacz AC-DC do bramki Reduxi Gateway, a następnie podłącz zasilacz do sieci elektrycznej. Pierwsza dioda LED od góry powinna zacząć świecić na zielono.
• Przejdź do ustawień sieciowych swojej sieci WiFi na swoim urządzeniu mobilnym lub komputerze i połącz się z siecią bezprzewodową „Gateway”.
• Jeśli wyskakujące okienko nie pojawi się automatycznie, otwórz przeglądarkę i przejdź do http://gateway.local
• Aby się zalogować, użyj nazwy użytkownika „admin” i hasła „admin”.
• Skonfiguruj sieć przewodową lub bezprzewodową i podłącz Reduxi do sieci lokalnej (zalecamy ustawienie statycznego adresu IP).
  • Jeśli do łączenia się z siecią lokalną używasz kabla Ethernet, skonfiguruj sieć przewodową.
  • Jeśli używasz sieci Wi-Fi do łączenia się z siecią lokalną, skonfiguruj sieć bezprzewodową.
• Kliknij „Zapisz” i podłącz telefon komórkowy lub komputer do tej samej przewodowej lub bezprzewodowej sieci lokalnej, do której wcześniej podłączyłeś bramkę Reduxi Gateway.
• Kontroler Reduxi musi być wcześniej podłączony i połączony z lokalną siecią internetową ( Kontroler Reduxi).
• Aby podłączyć wyjścia przekaźnikowe i zainstalować czujniki prądu, postępuj zgodnie z poniższymi rozdziałami.

3. Powiązanie przekaźników bramy Reduxi z kontaktami SG

Wyjścia przekaźnikowe bramy Reduxi są podłączone do styków SG, jak pokazano na poniższym symbolicznym rysunku.

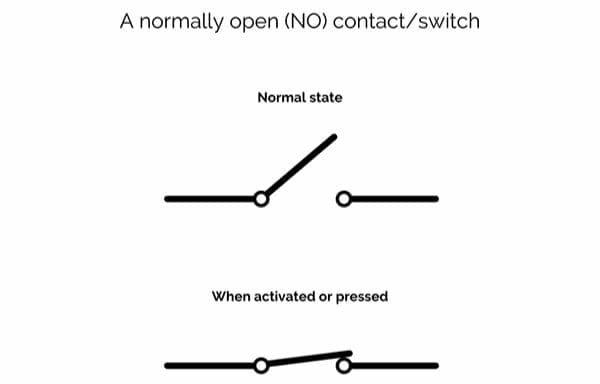

Ostrzeżenie: Urządzenie Reduxi Gateway umożliwia korzystanie z wyjść przekaźnikowych, które są trwale zamknięte " Normalnie zamknięty - NC "lub otwarty" Normalnie otwarty - NIE ", podczas gdy w przypadku pompy ciepła Kronoterm, używamy NIE kontaktów.

4. Czujniki prądu Reduxi Gateway

Czujniki prądu służą do sterowania przepływem energii elektrycznej pompy ciepła, mierząc moc pompy ciepła w czasie rzeczywistym. Czujniki prądu znajdują się w zestawie z urządzeniem Reduxi Gateway i muszą być podłączone do trzech wejść dla każdej fazy, jak pokazano na poniższym rysunku.

Czujnik prądu obejmuje poszczególne fazy (L1, L2, L3) pompy ciepła, rysunek poniżej:

5. Dodawanie pompy ciepła jako nowego urządzenia za pomocą konfiguratora Reduxi.

Aby dodać nową pompę ciepła jako urządzenie lub edytować istniejące, należy wykonać następujące kroki, dla których przedstawiono indywidualny punkt.

5.1 Dodawanie urządzenia

Zaloguj się lokalnie do konfiguratora Reduxi aplikację na kontrolerze i naciśnij przycisk Dodaj urządzenie.

5.2 Wybierz urządzenie, które chcesz dodać

W pierwszym kroku należy wybrać podstawowe parametry urządzenia, które chcemy dodać:

• Typ urządzenia: HVAC,
• Wskazówka: Miernik Redxi
• Nazwa: Podaj nazwę urządzenia.

5.3 Ustawienia podstawowe

Menu ustawień podstawowych udostępnia trzy opcje. Wypełnij pola tak, jak pokazano na poniższym obrazku, a ostatniemu polu nadaj dowolną nazwę.

5.4 Kanał komunikacji

Pierwsza część kanału komunikacyjnego przeznaczona jest do połączenia z urządzeniem Reduxi Gateway. Wypełnij pola tak, jak pokazano na poniższym obrazku (wypełnione automatycznie).

Wyjaśnienie poszczególnych ustawień drugiej części kanału komunikacyjnego:

Druga część kanału komunikacyjnego przeznaczona jest na bieżące ustawienia czujnika urządzenia Reduxi Gateway, gdzie wybieramy „Automatyczne wykrywanie z bramy” dla wszystkich bieżących czujników.

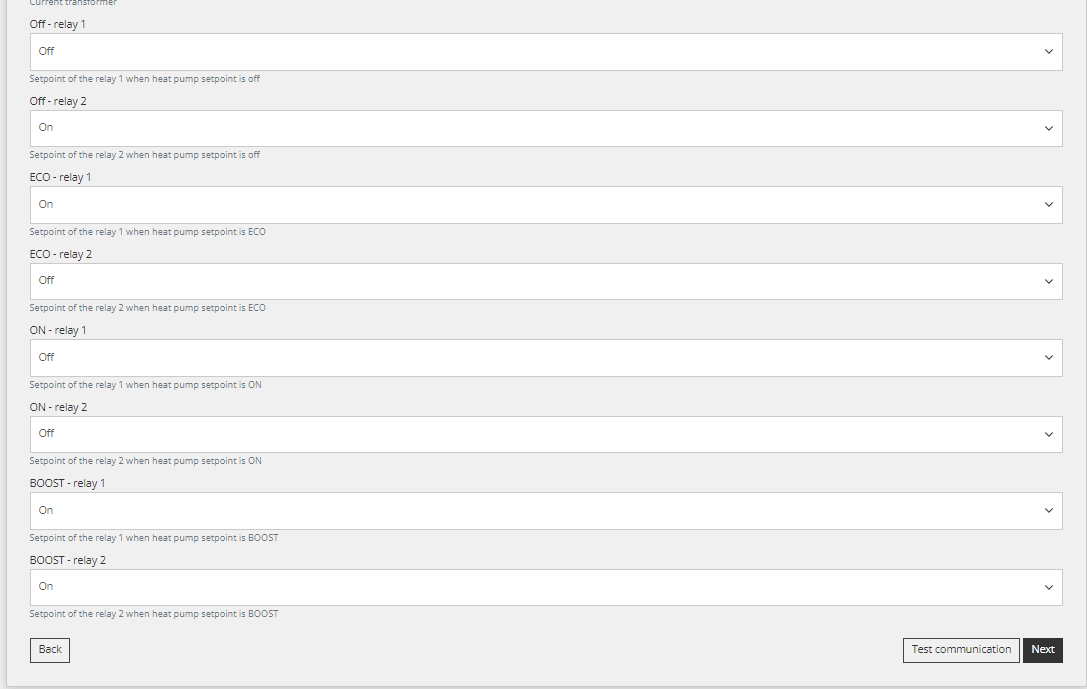

Następnie ustaw stany OFF, ECO, ON i BOOST pompy ciepła, które są definiowane przez stany przekaźników na urządzeniu Reduxi Gateway. Musimy zdefiniować 4 różne kombinacje lub 8 różnych ustawień układu przekaźników.

5.5 Test komunikacji

Test komunikacji przeprowadza się za pomocą przycisku „Test komunikacji”, który znajduje się w prawym dolnym rogu, za wszystkimi polami parametrów kanału komunikacyjnego.

Test komunikacji może zwrócić dwie odpowiedzi:

1. Komunikacja działa prawidłowo, zdjęcie poniżej:

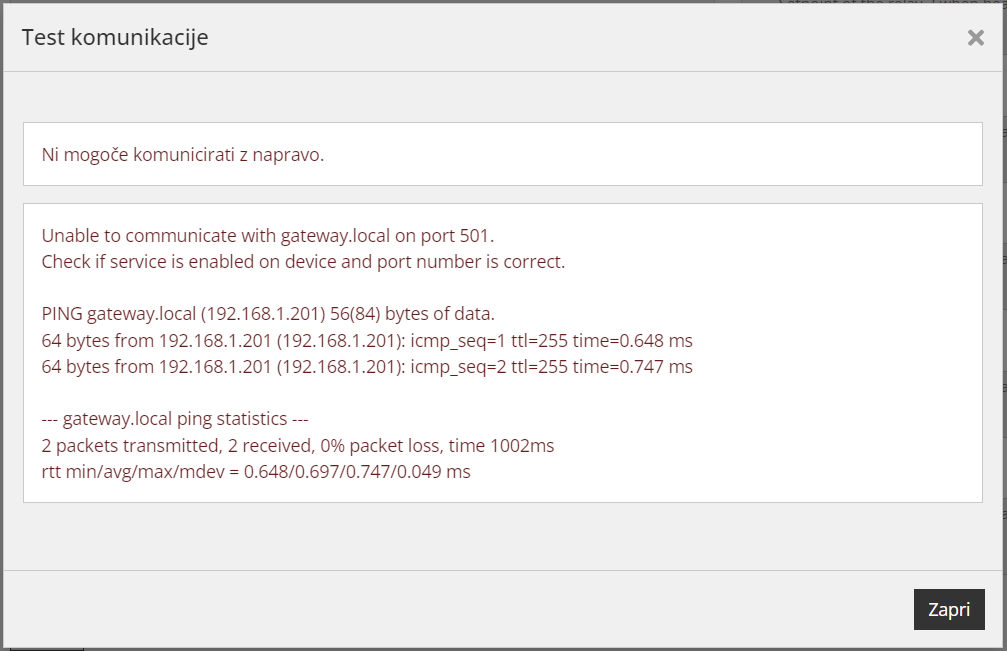

2. Komunikacja nie działa prawidłowo, zdjęcie poniżej:

5.6 Ustawienia zaawansowane

Ustawienia zaawansowane są dowolne i zależą od konkretnych potrzeb miejsca, w którym zainstalowano kontroler Reduxi. Po zakończeniu wszystkich ustawień zaawansowanych naciśnij przycisk „Gotowe” w prawym dolnym rogu.

5.7 Ostatnie pomiary

Po poprawnym nawiązaniu komunikacji z urządzeniem możemy jako dodatkowy test sprawdzić wartości wyświetlane na urządzeniu. Aby to zrobić, kliknij na wybór urządzenia na ekranie głównym, gdzie w strukturze drzewa wybieramy nową pompę ciepła.

Jeżeli chcemy, aby urządzenie było zarządzane według strategii, tryb zarządzania należy ustawić na „Automatyczny”, natomiast jeżeli przełączymy się na tryb ręczny, możemy testować działanie w różnych stanach.

Po pomyślnym dodaniu urządzenia i sprawdzeniu wartości, urządzenie można sprawdzić i kontrolować za pomocą aplikacji Reduxi.
