Zintegruj kontroler Reduxi z ładowarką GARO poprzez Ethernet lub Wi-Fi, korzystając z protokołu OCPP. Elastyczność Reduxi pozwala na redukcję kosztów nawet o 30%.
1. Zainstaluj aplikację GARO
1.1 Aplikacja jest dostępna w Google Store: https://play.google.com/store/apps/details?id=se.garo.nxt&hl=pl_PL
1.2 Aplikacja jest dostępna w sklepie Apple App Store: https://apps.apple.com/us/app/garo-connect/id1534289157
2. Połącz się z aplikacją GARO Connect
W przypadku pierwszego połączenia, pod poniższym adresem URL znajduje się samouczek wideo na temat podłączania jednostki Garo:
Pierwsze połączenie GARO Entity!
2.1 Logowanie/Rejestracja w aplikacji GARO Connect

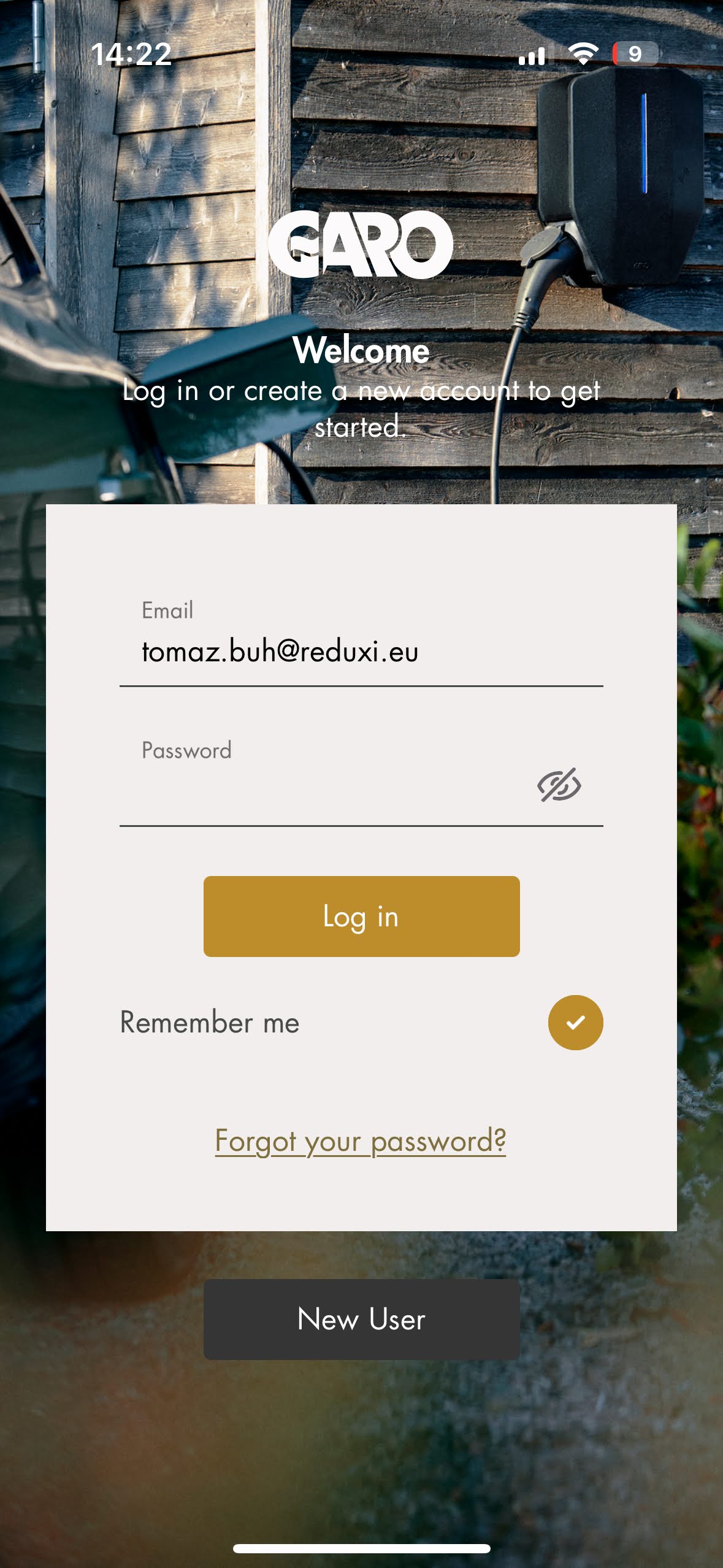

Otwórz aplikację i zaloguj się lub zarejestruj nowe konto, klikając przycisk „Nowy użytkownik”, a następnie zaloguj się.
2.2 Dodaj nową lokalizację ładowarki GARO

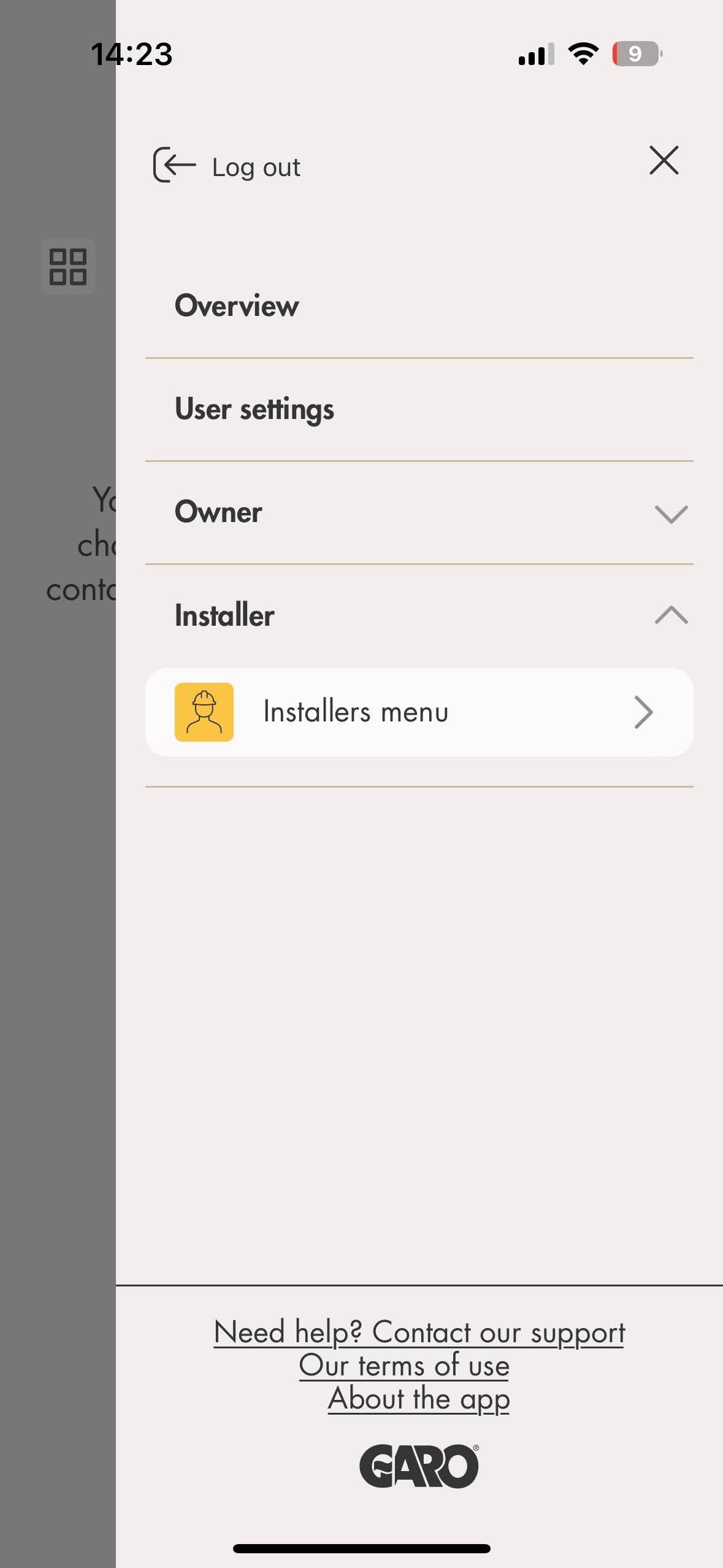

- Po otwarciu aplikacji GARO Connect kliknij ikonę menu w prawym górnym rogu i wybierz przycisk „Menu instalatora”.

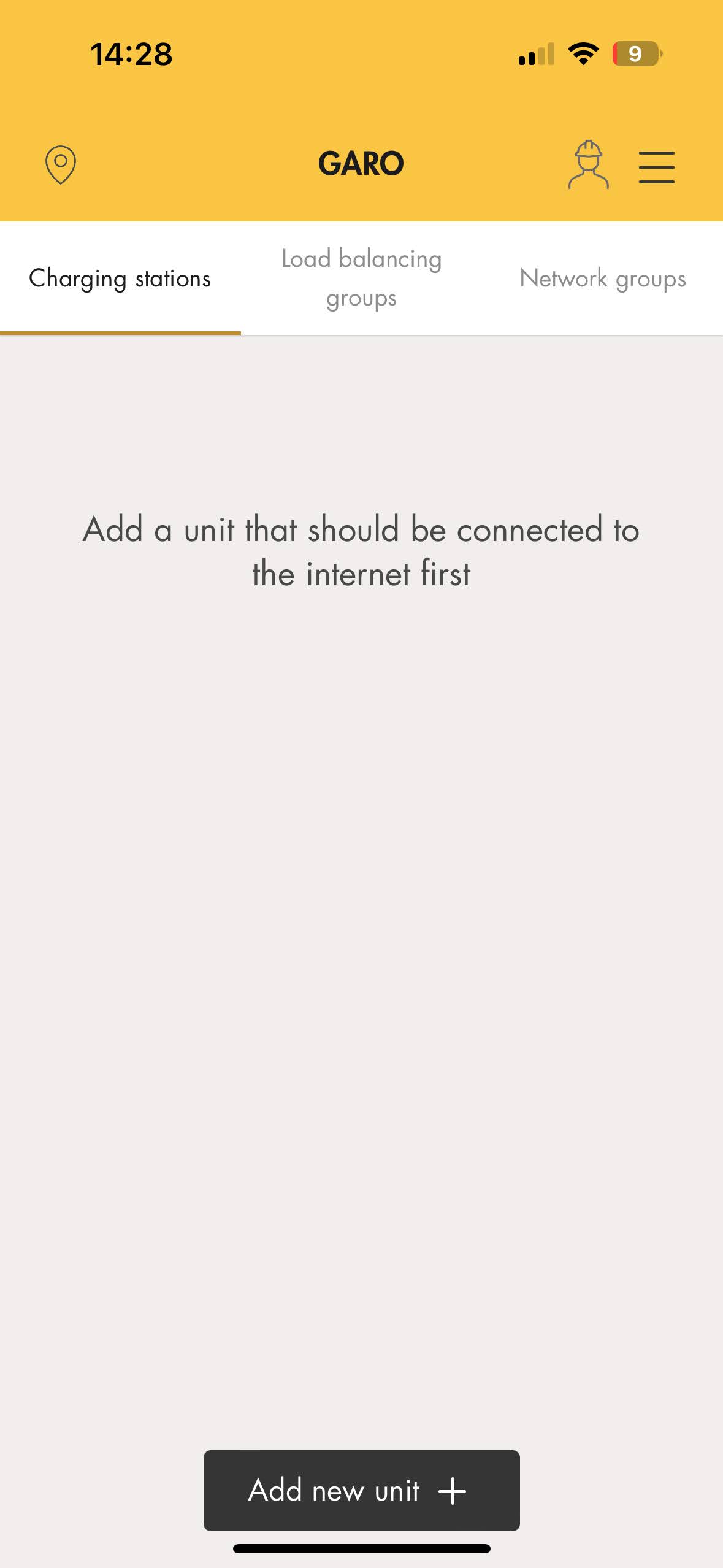

- Pojawi się nowe menu. Kliknij przycisk „Dodaj nową jednostkę” znajdujący się na dole, na środku.

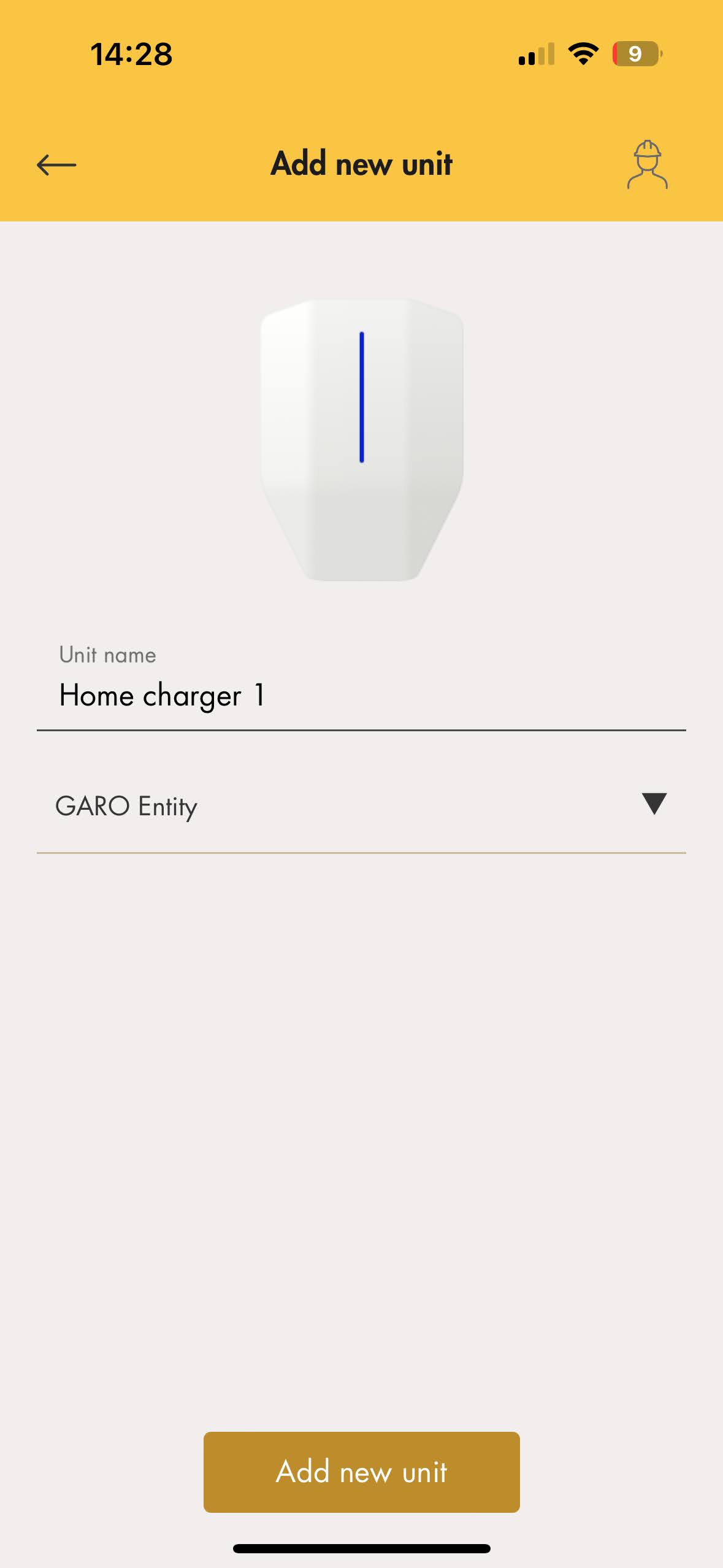

- Nadaj nazwę swojemu urządzeniu i wybierz typ ładowarki GARO z menu rozwijanego (w tym przykładzie wybrano GARO Entity). Następnie kliknij przycisk „Dodaj nową jednostkę” znajdujący się na środku u dołu.

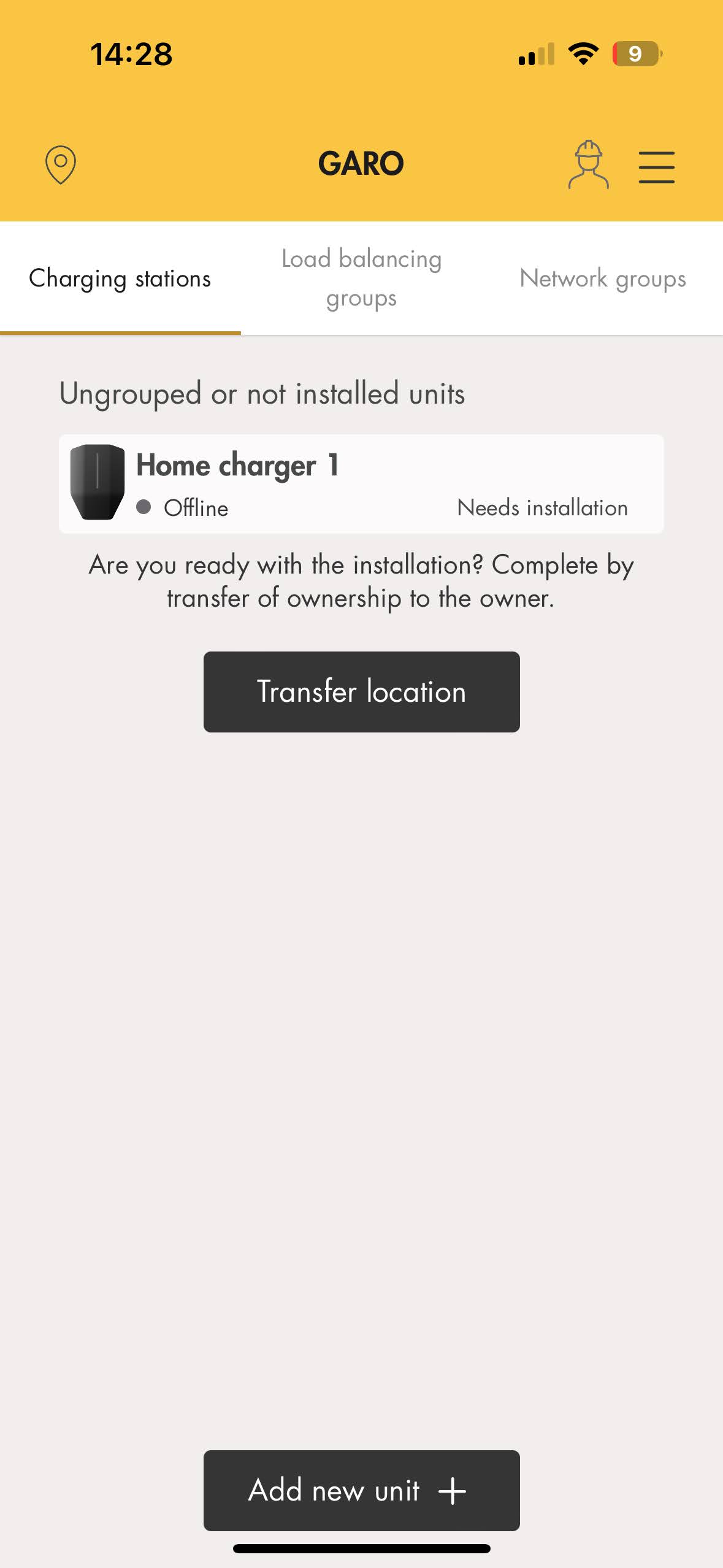

- Kliknij na nowo dodane urządzenie (wymagana instalacja jest offline)

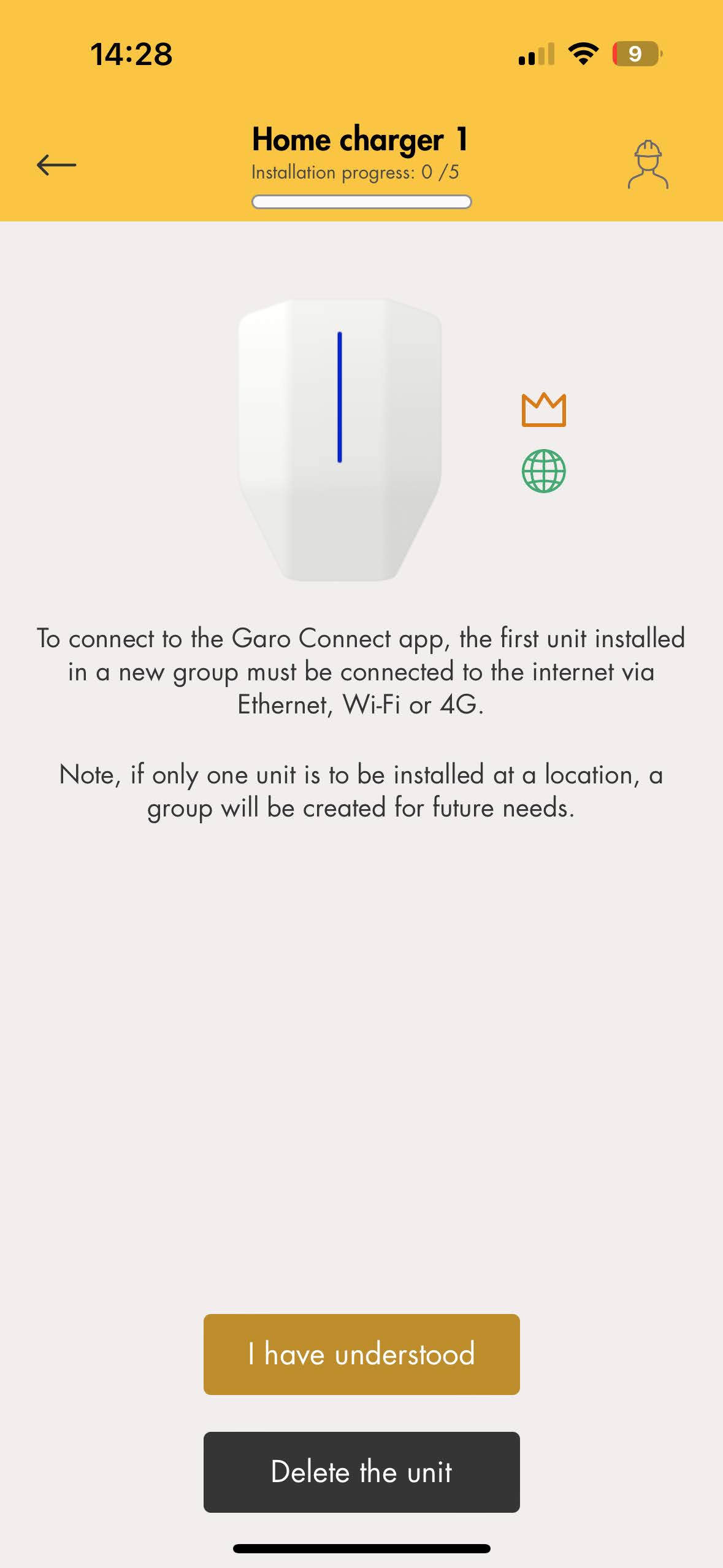

- Otworzy się nowe menu postępu instalacji (0/5), przeczytaj instrukcje i kliknij przycisk „Zrozumiałem” znajdujący się na środku u dołu.

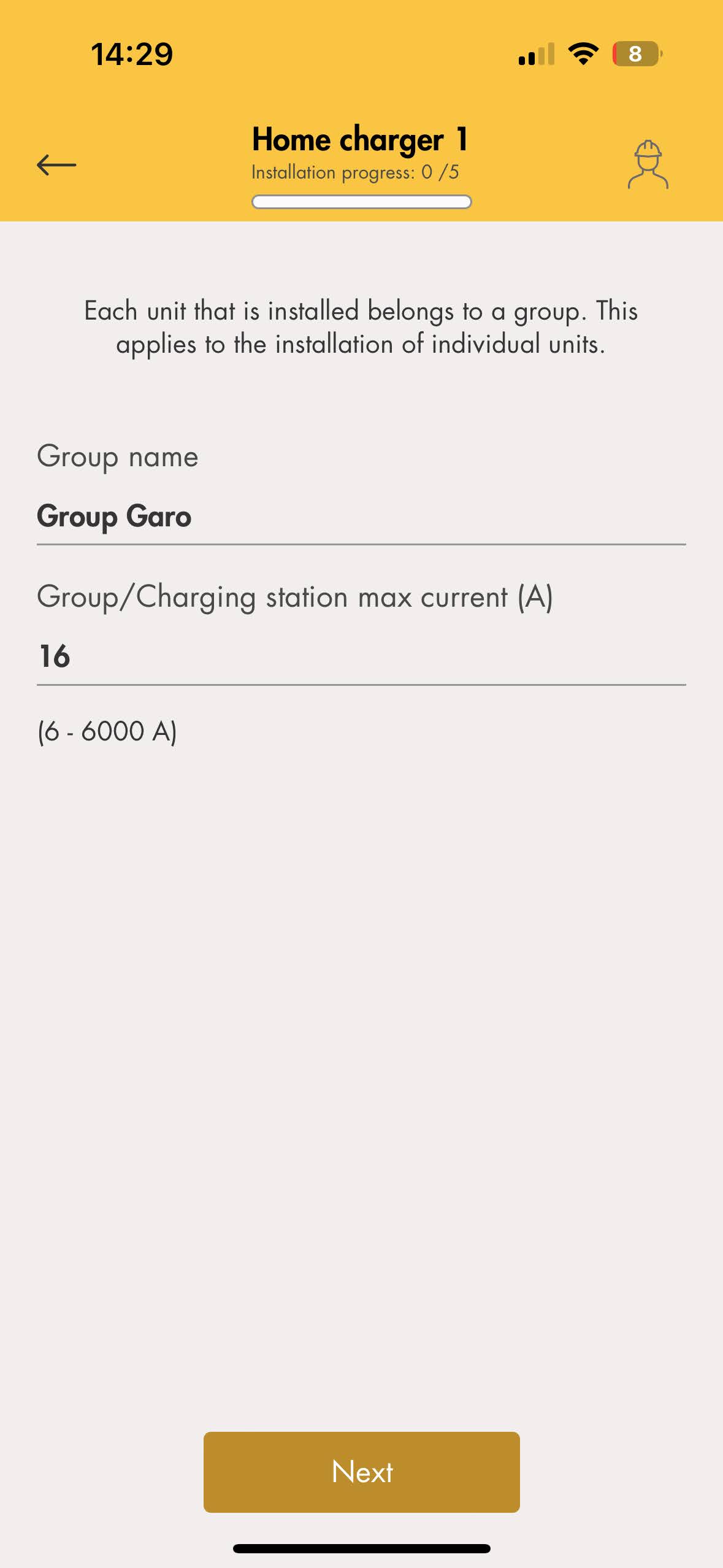

- Nadaj nazwę grupie i ustaw maksymalny prąd na stację, kliknij przycisk „Dalej” na środku u dołu.

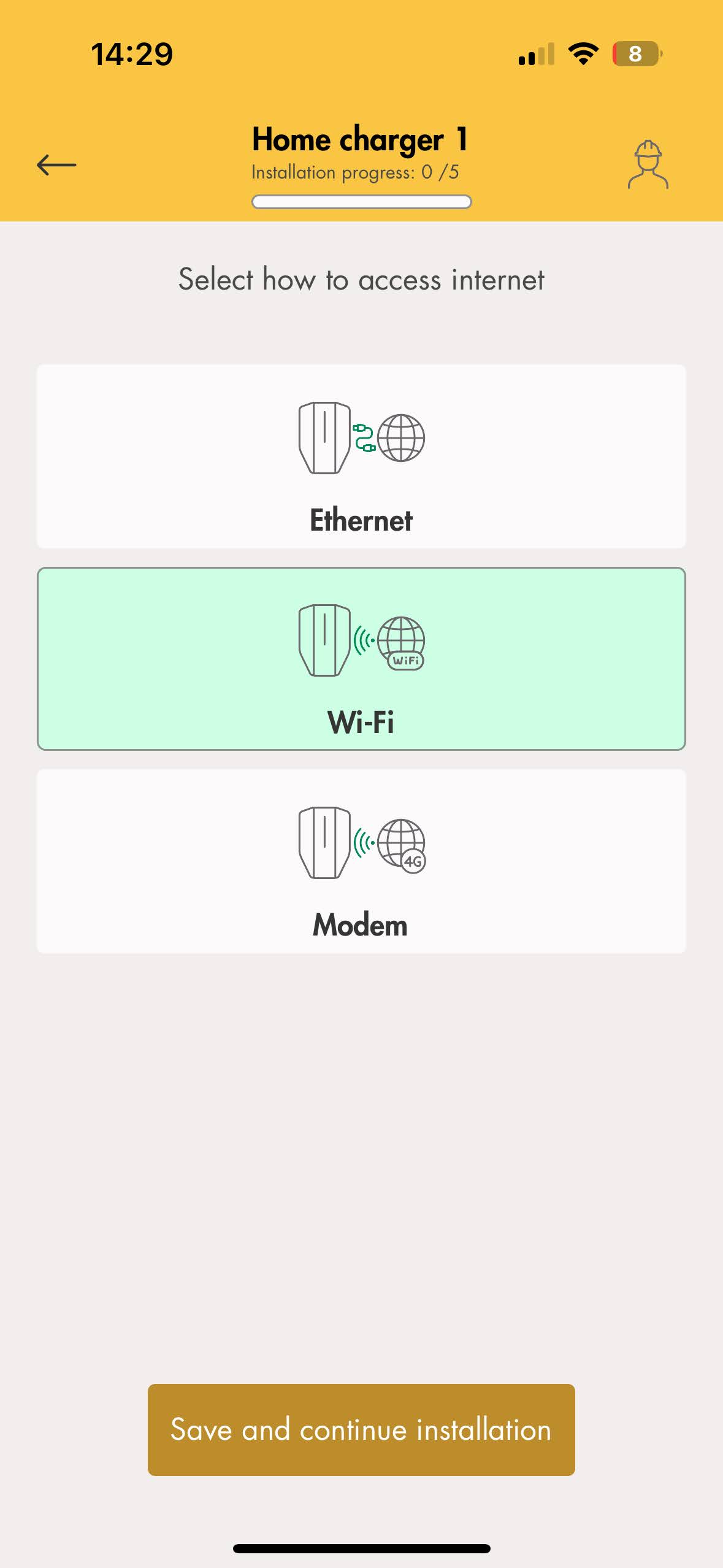

- Wybierz opcję dostępu do Internetu i kliknij przycisk „Zapisz i kontynuuj instalację” znajdujący się na środku u dołu.

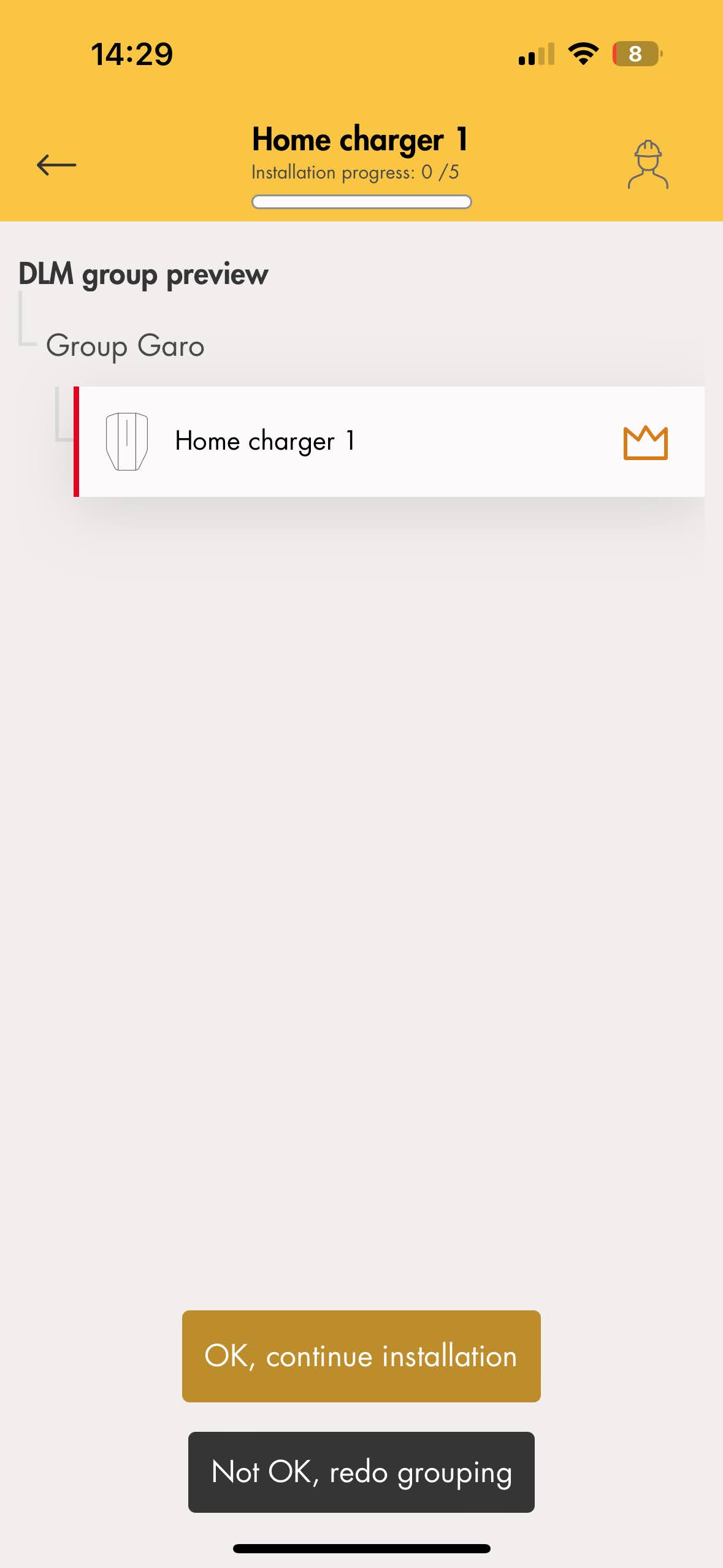

- Pojawi się nowe menu pokazujące, gdzie zainstalowano grupy instalacyjne. Kliknij przycisk „OK, kontynuuj instalację” znajdujący się na środku u dołu.

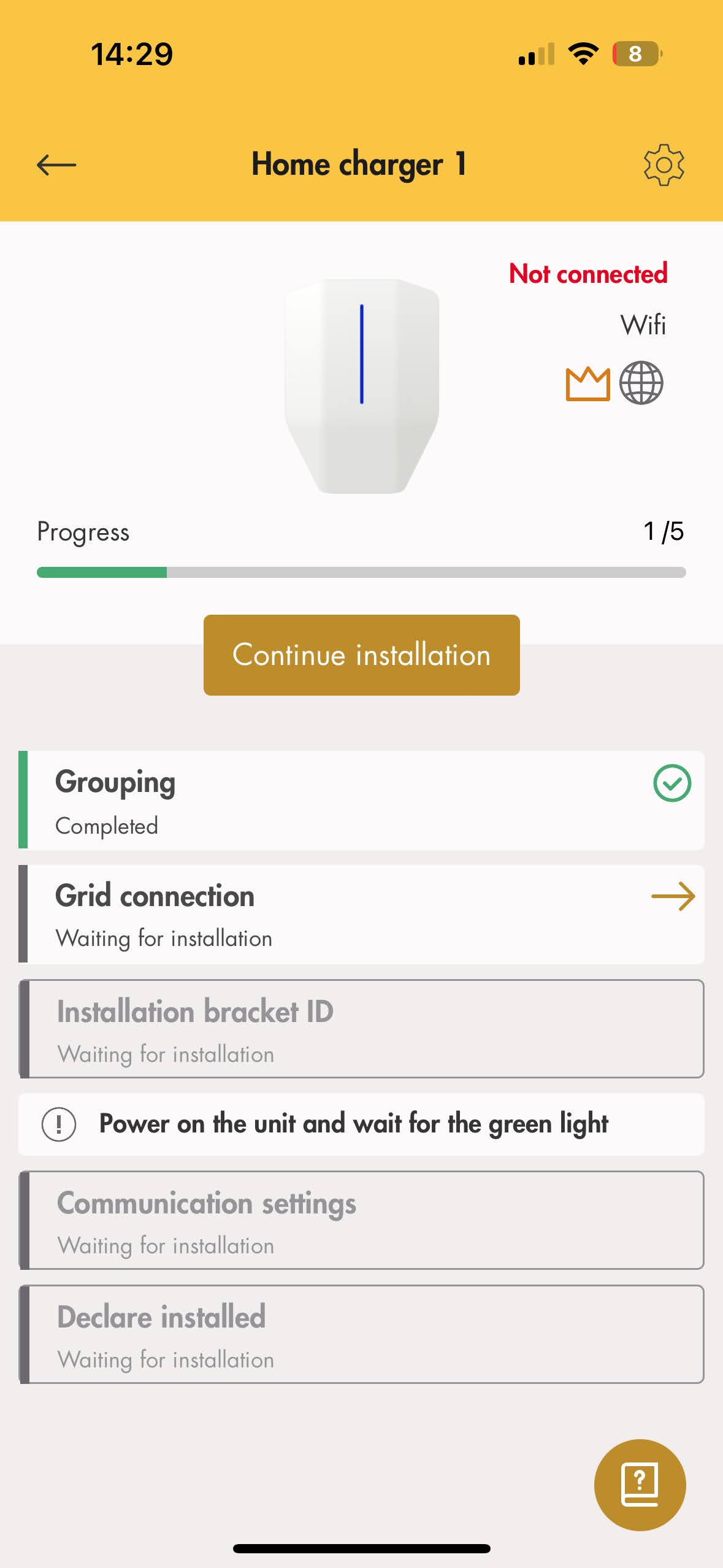

- Pojawi się nowe menu umożliwiające kontynuowanie połączenia z siecią. Kliknij przycisk „Kontynuuj instalację” znajdujący się na środku.

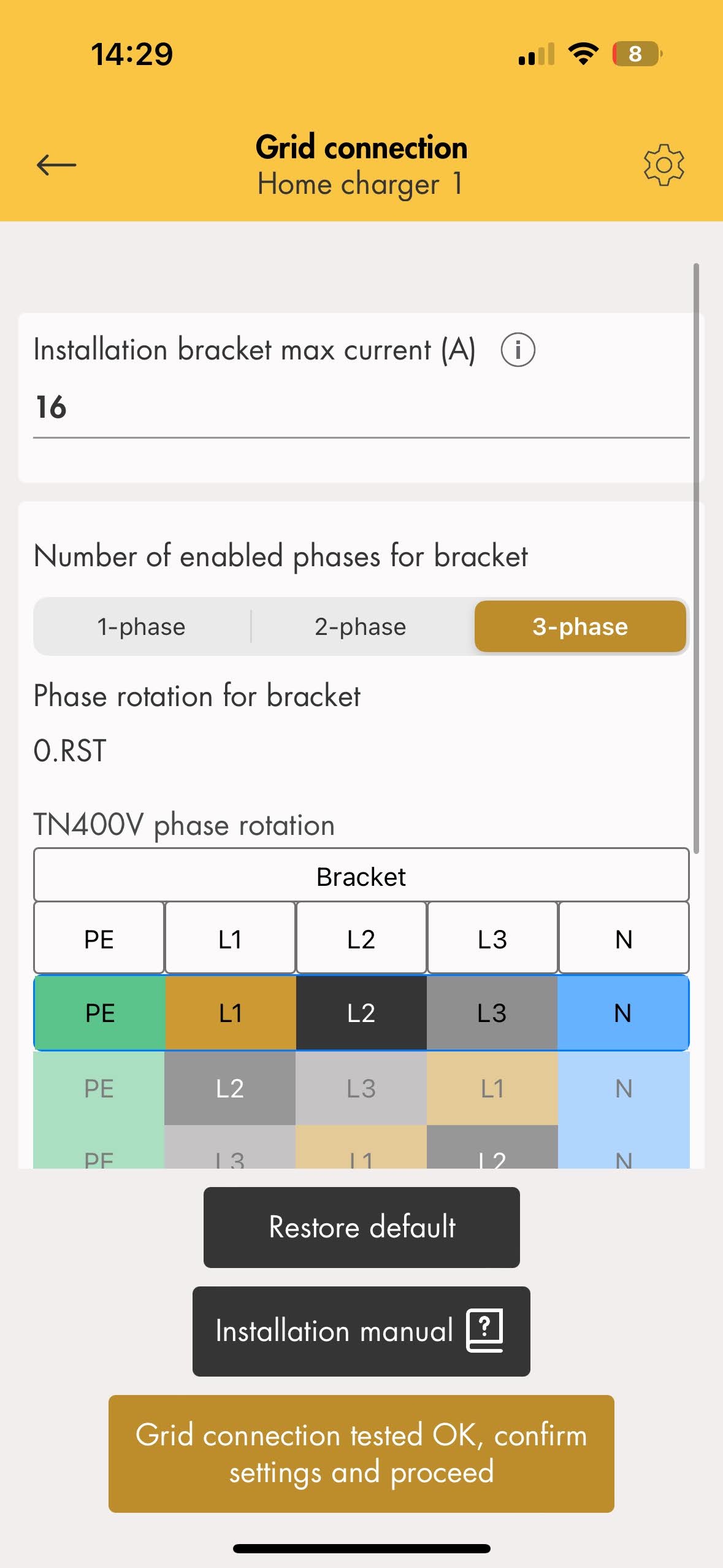

- Wprowadź wymagane informacje dotyczące podłączenia do sieci, zgodnie ze specyfikacją złącza GARO. Kliknij przycisk „Połączenie sieciowe przetestowane pomyślnie, potwierdź ustawienia i kontynuuj” znajdujący się na dole pośrodku.

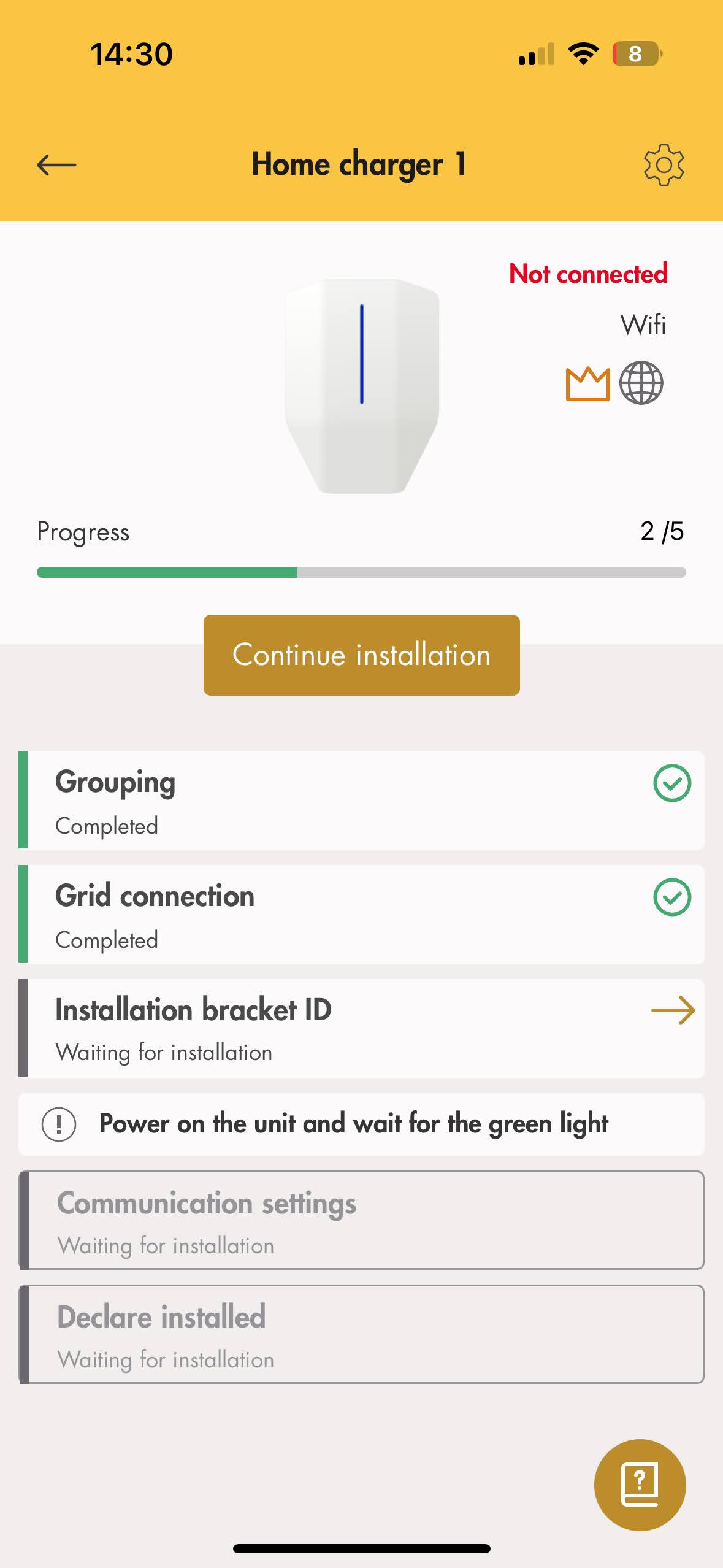

- Przejdź do identyfikatora wspornika instalacyjnego. Kliknij „Kontynuuj instalację” w środku.

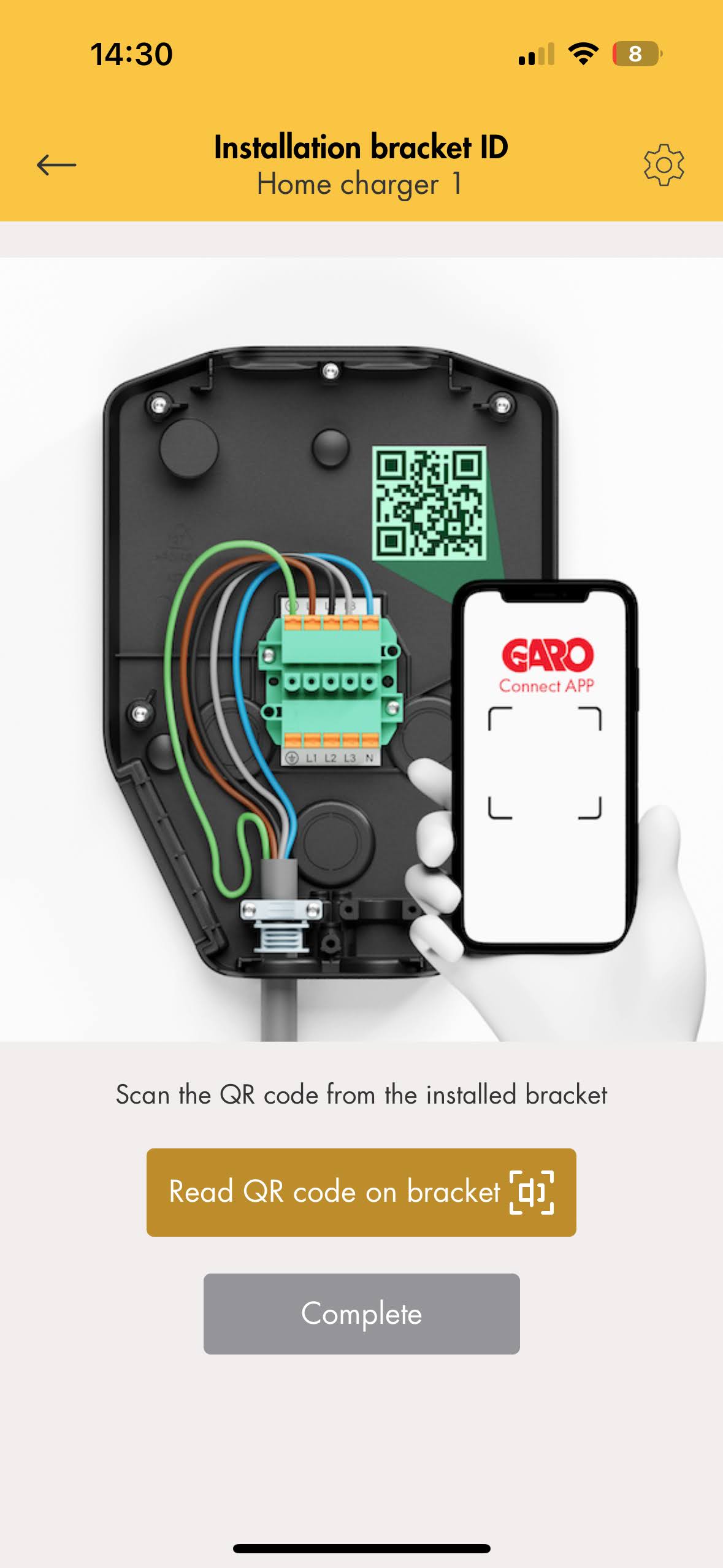

- Zeskanuj kod QR znajdujący się z przodu z tyłu ładowarki GARO. Kliknij przycisk „Odczytaj kod QR na uchwycie” znajdujący się na środku.

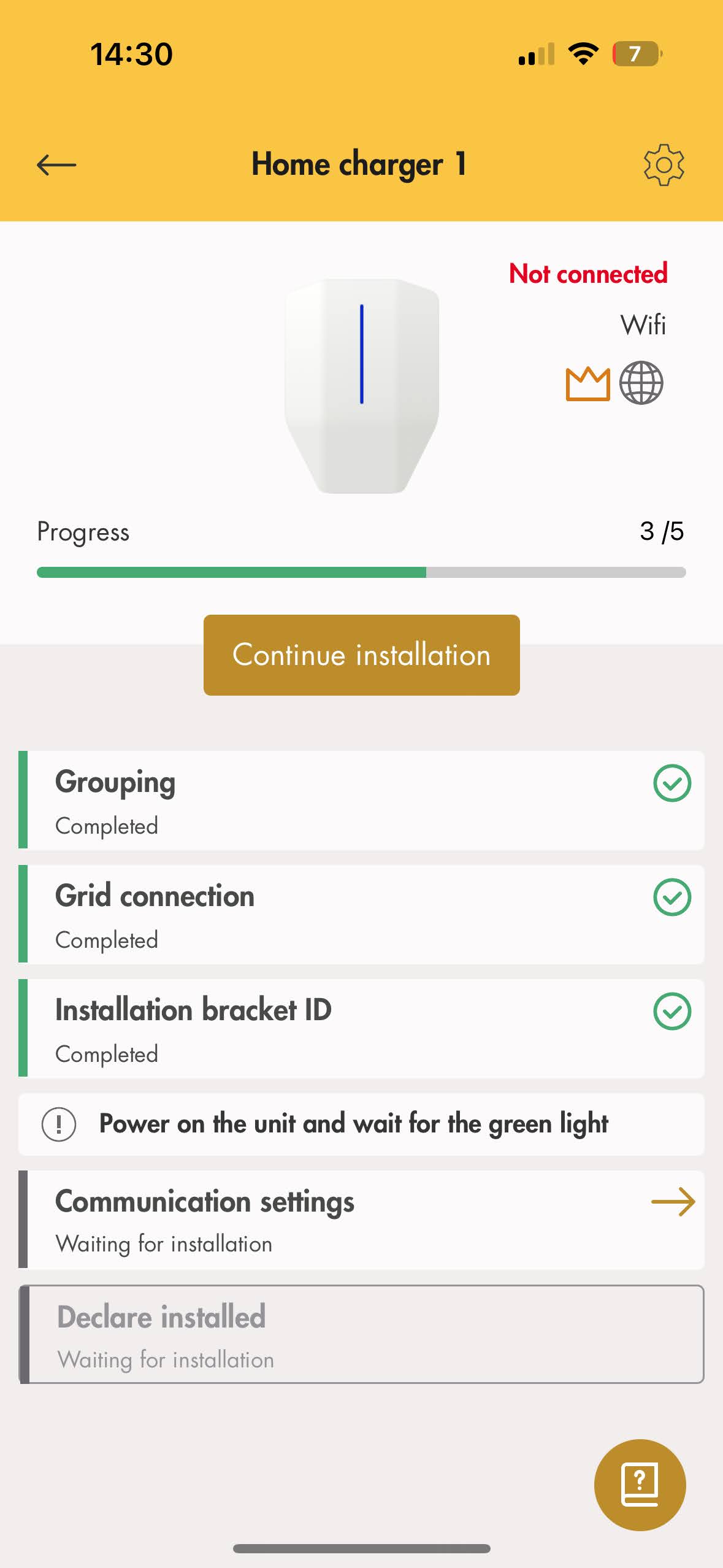

- Przejdź do ustawień komunikacji. Kliknij „Kontynuuj instalację” w środku.

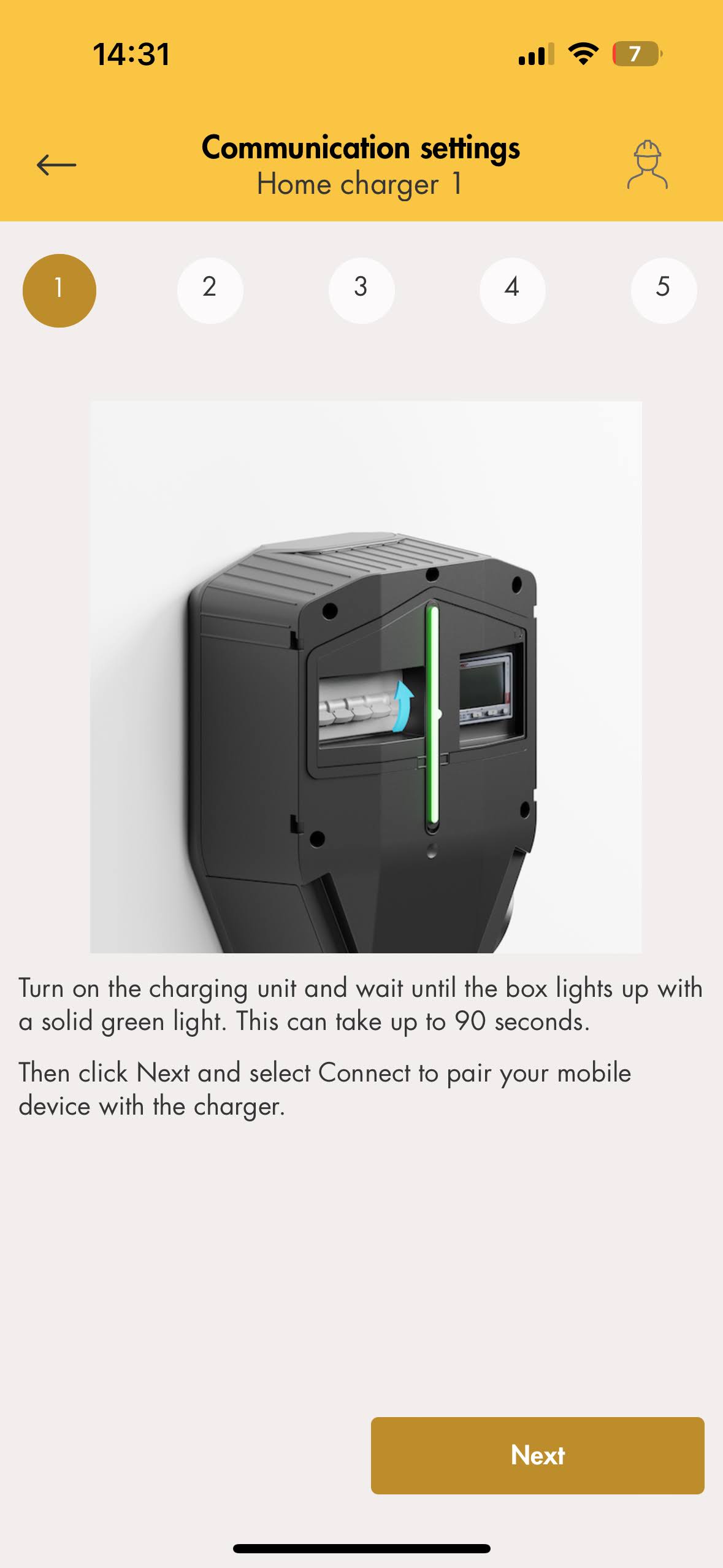

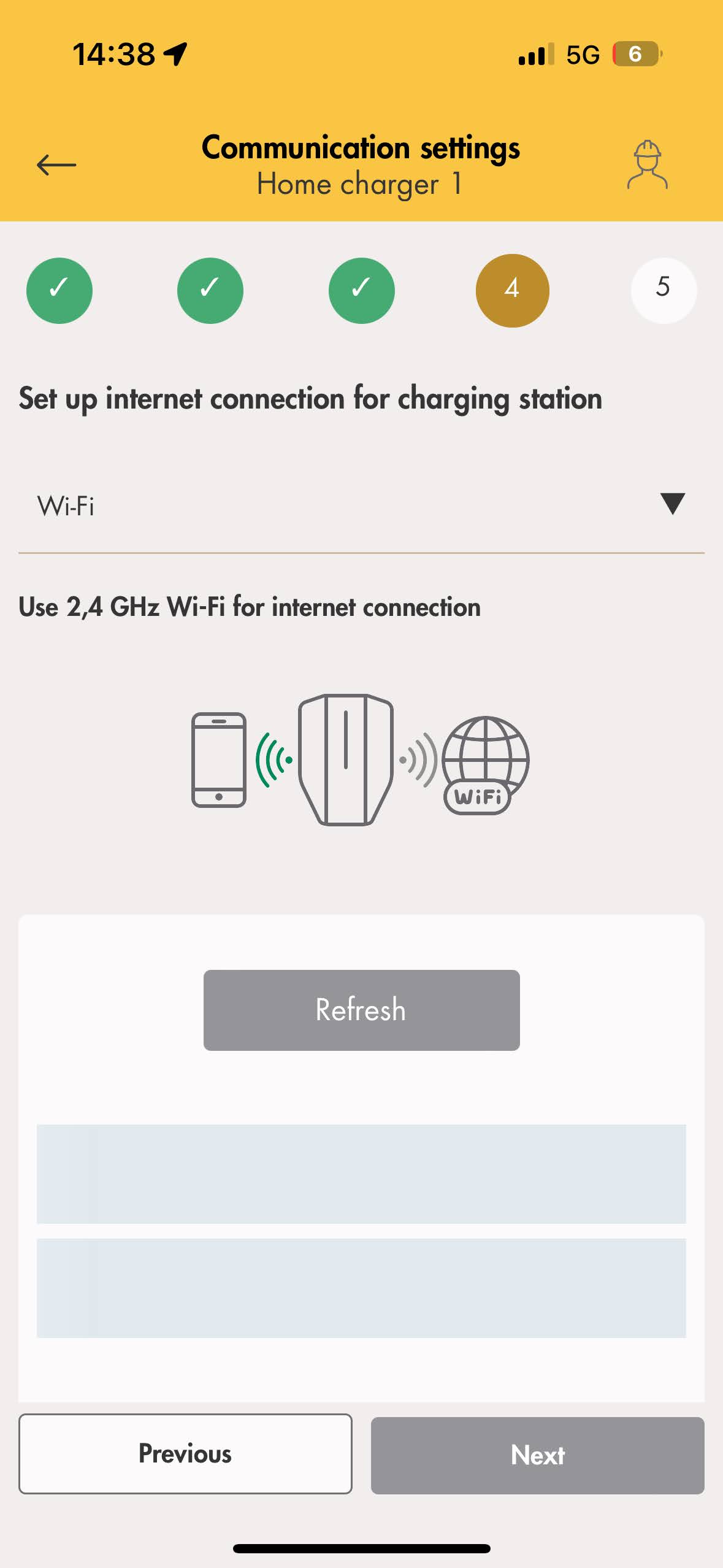

- Włącz ładowarkę Garo i kliknij przycisk „Dalej” po prawej stronie.

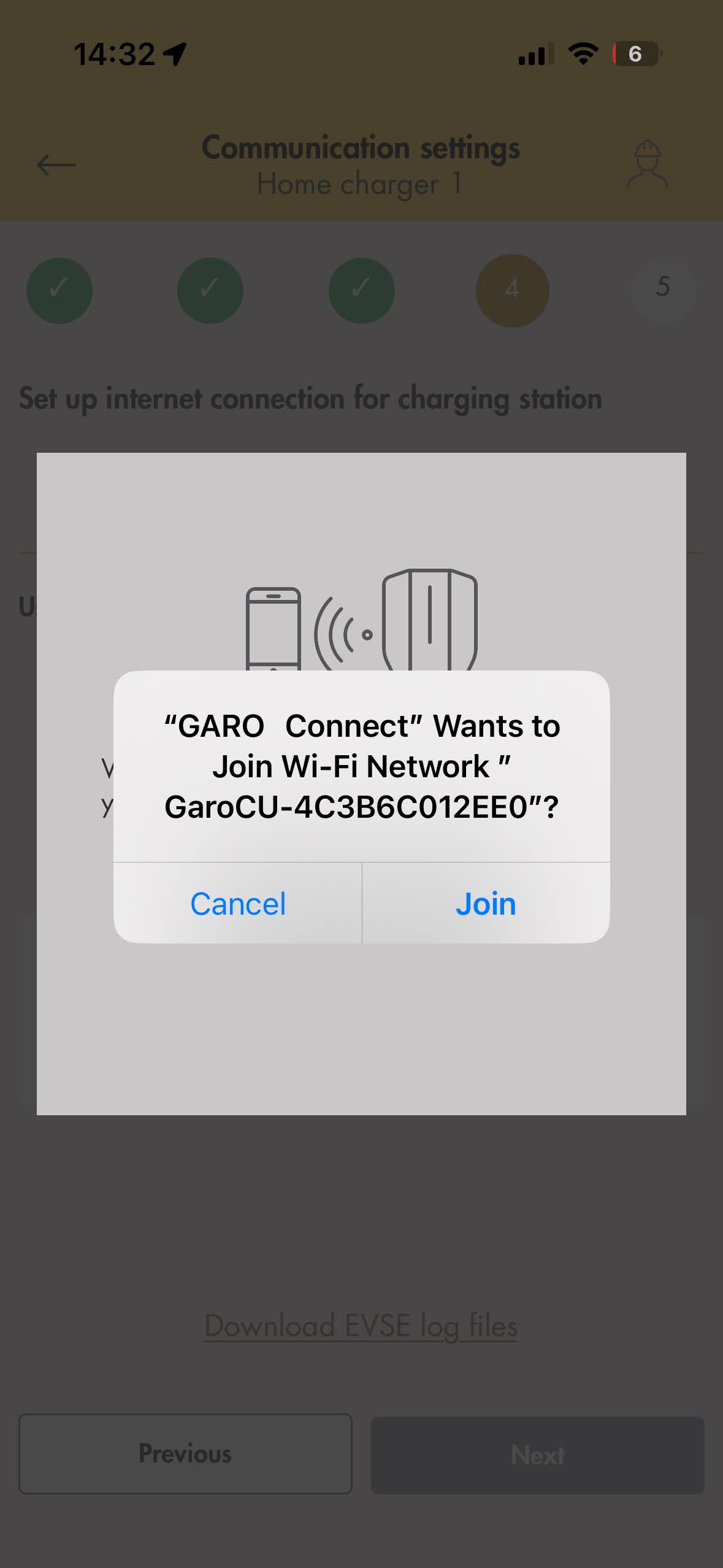

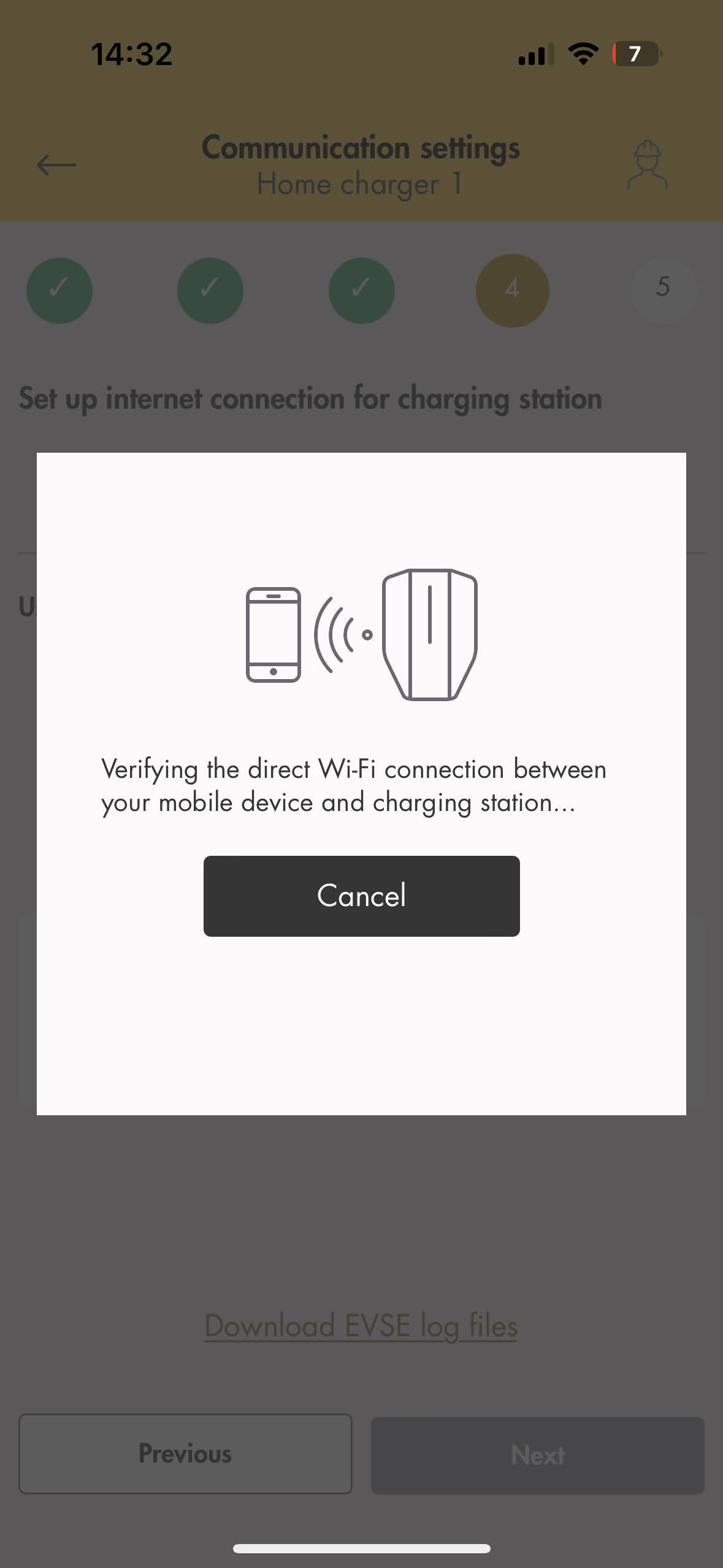

- Pojawi się potwierdzenie bezpośredniego połączenia Wi-Fi.
- Dołącz do oferowanej sieci Wi-Fi.
- Pojawi się połączenie z ładowarką GARO i telefonem.

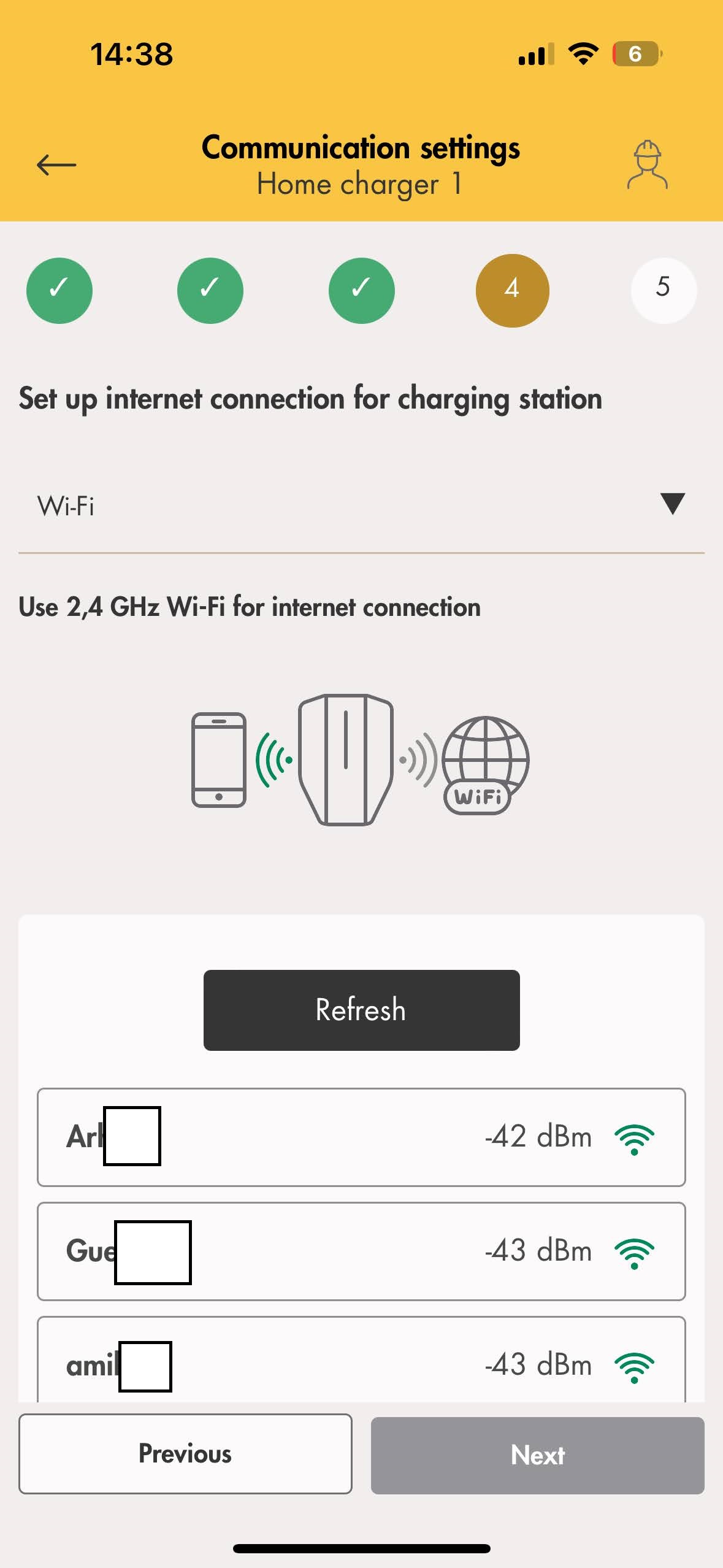

- Wybierz sieć Wi-Fi, do której będzie podłączona ładowarka GARO i kliknij przycisk „Dalej” znajdujący się po prawej stronie.

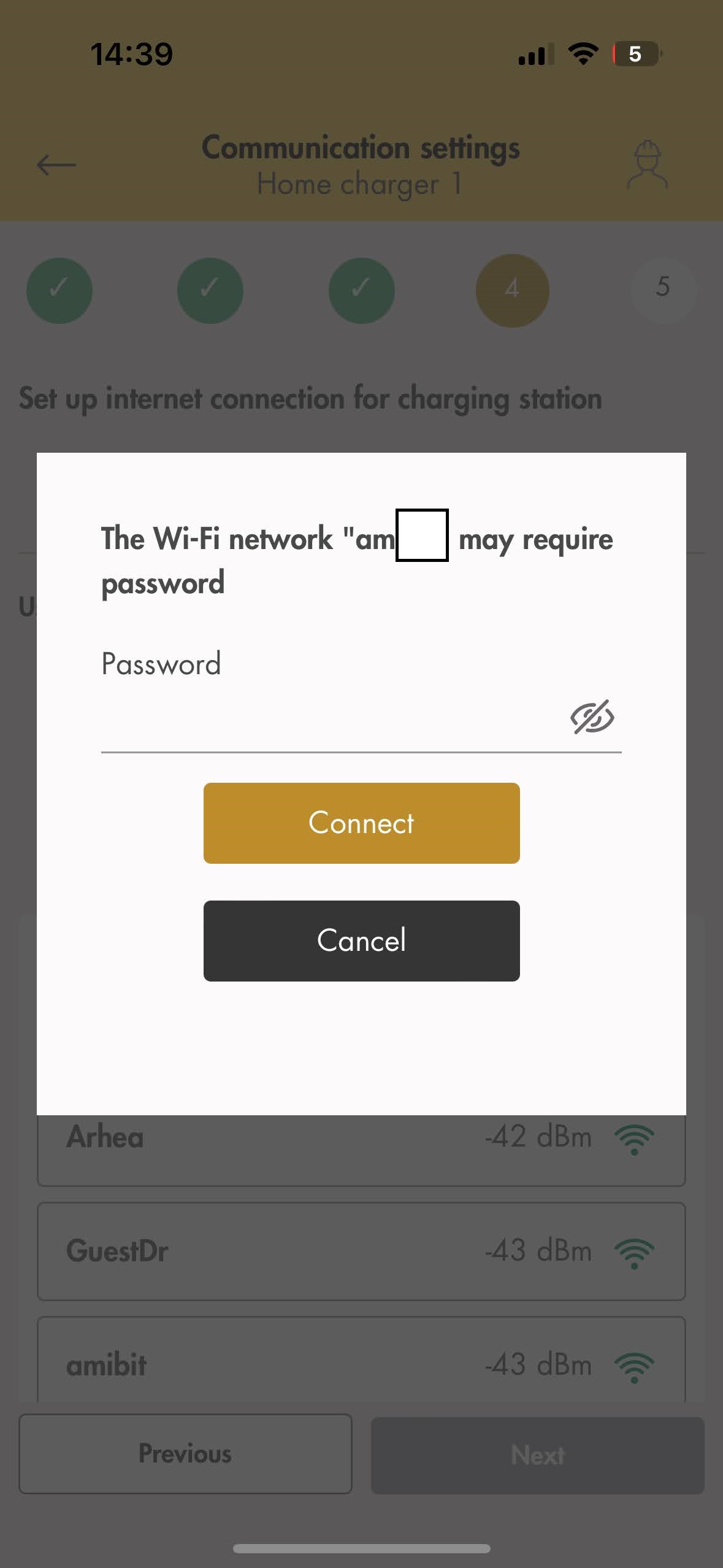

- Wprowadź hasło i kliknij „Połącz” w środku.

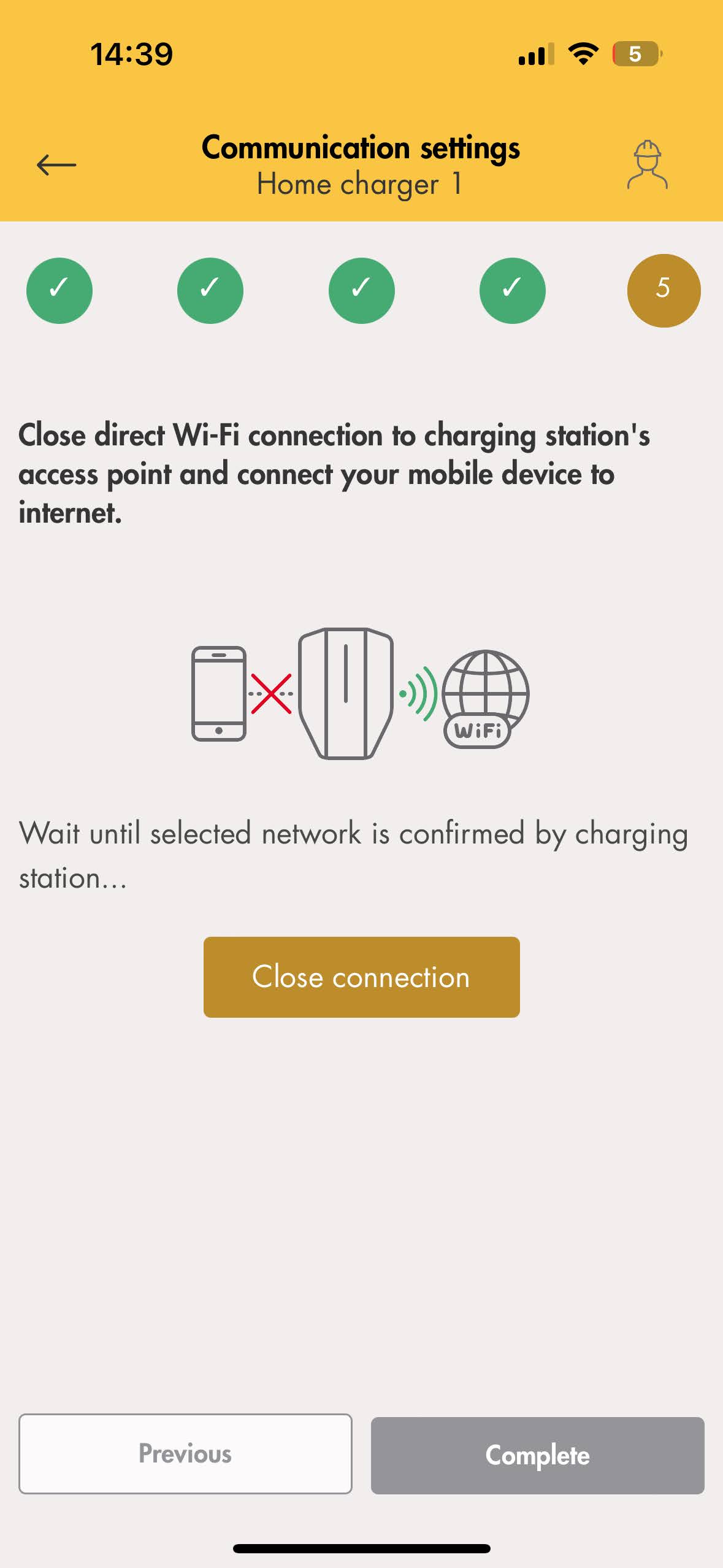

- Aby zamknąć połączenie bezpośrednie, kliknij „Zamknij połączenie” na środku, a następnie kliknij przycisk „Zakończ”.

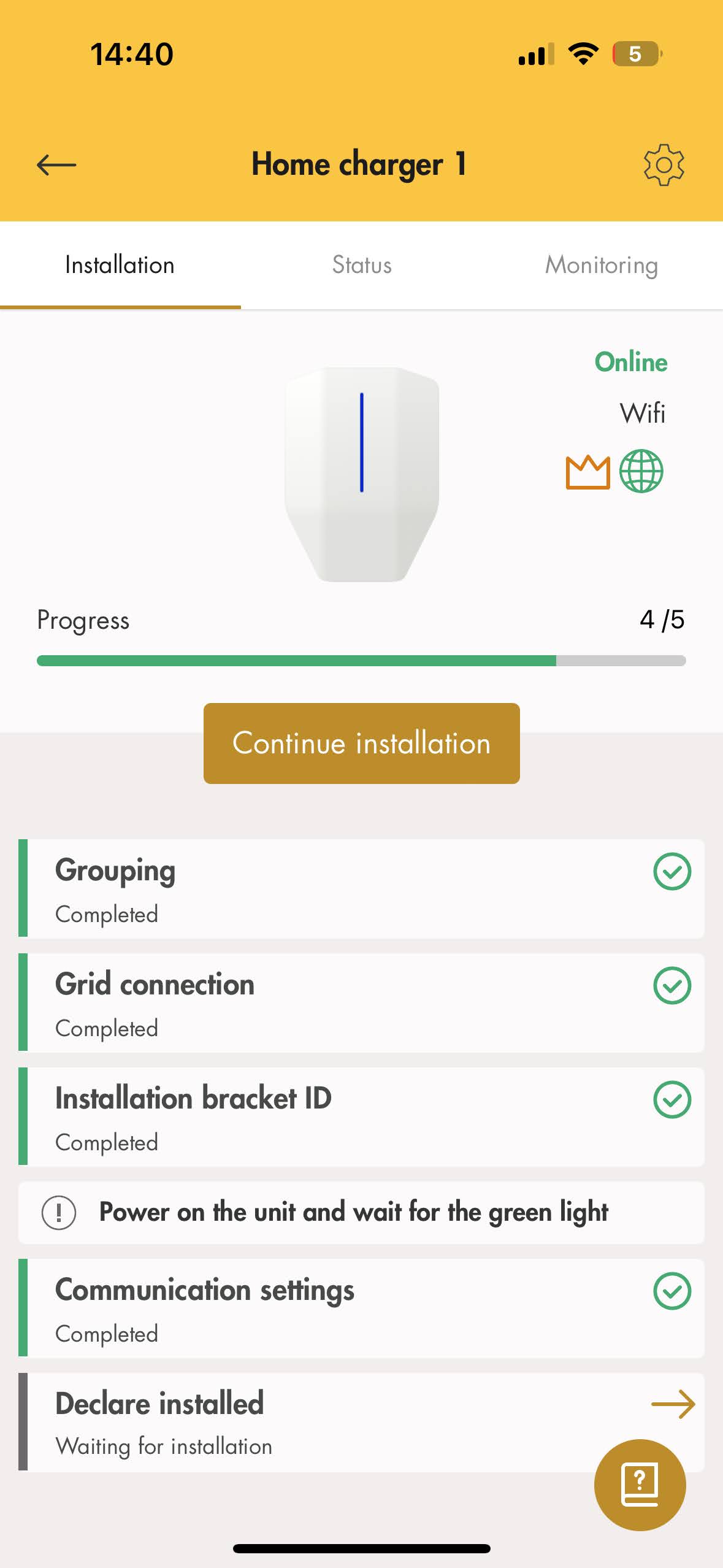

- Kontynuuj deklarowanie zainstalowanych

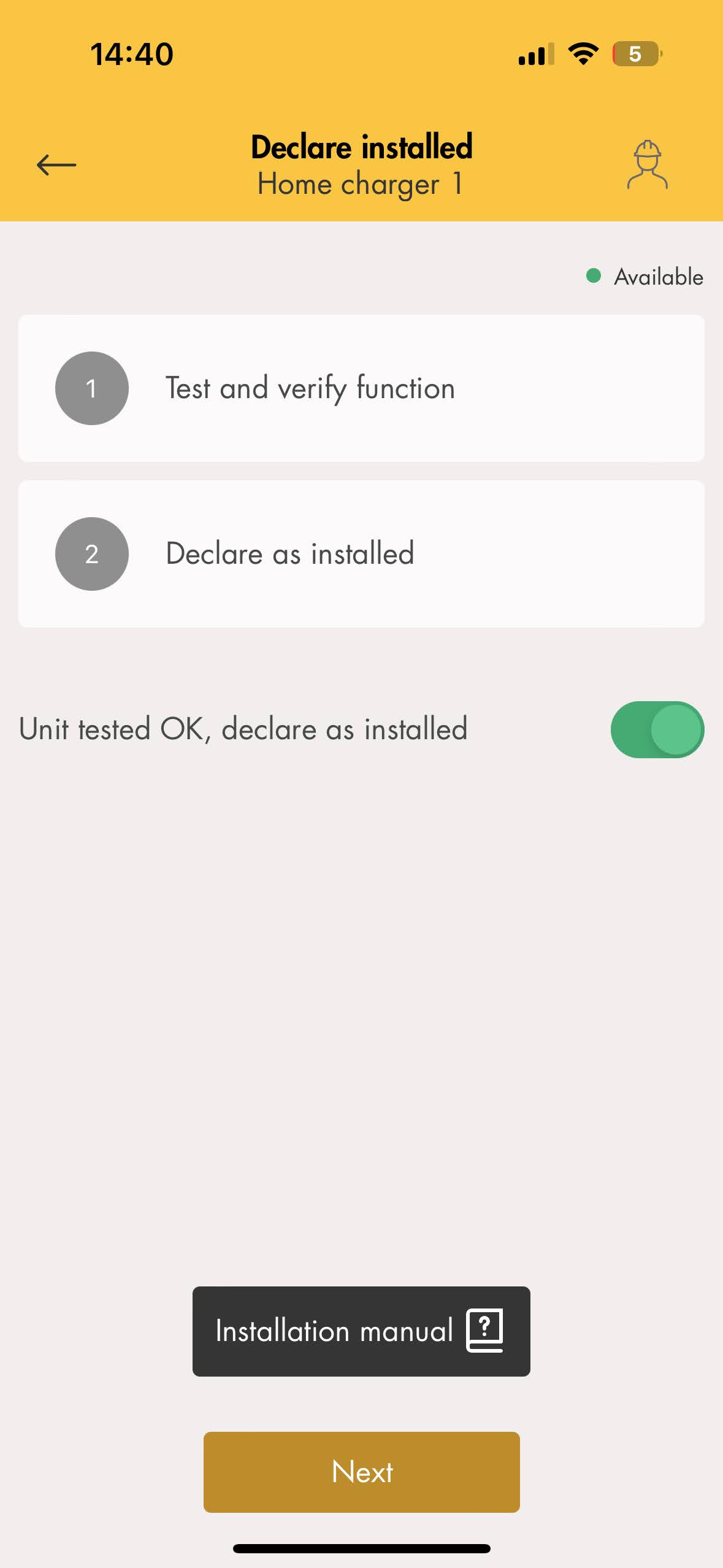

- Pojawi się nowe menu, w którym dostępna będzie funkcja Test i weryfikacja. Dostępna będzie również funkcja Decalre as installed. Jeśli testy wypadną pomyślnie, uznaj ładowarkę GARO za zainstalowaną i kliknij przycisk „Dalej”.
3. Podłącz ładowarkę GARO do tej samej sieci Wi-Fi, co kontroler Reduxi
Aby umożliwić komunikację między kontrolerem Reduxi a ładowarką GARO, oba urządzenia muszą być podłączone do tej samej sieci. Jak wskazano w punkcie 2.1, dla Reduxi należy wybrać tę samą sieć, niezależnie od tego, czy jest to LAN czy WLAN.
Po spełnieniu tych kryteriów przejdź do ustawień OCPP.
4. Konfiguracja komunikacji OCPP pomiędzy ładowarką GARO a kontrolerem Reduxi
4.1 Dodaj urządzenie
Najpierw zaloguj się do lokalnego konfiguratora Reduxi i dodaj nowe urządzenie, klikając przycisk „Dodaj urządzenie”.
4.2 Wybierz urządzenie, które chcesz dodać
W pierwszym kroku wybierz ustawienia podstawowe:
- Wybierz typ urządzenia: ładowarka EV,
- Wybierz typ: OCPP 1.6 - JSON,
- I podaj nazwę.
4.3 Konfiguracja urządzenia dla OCPP

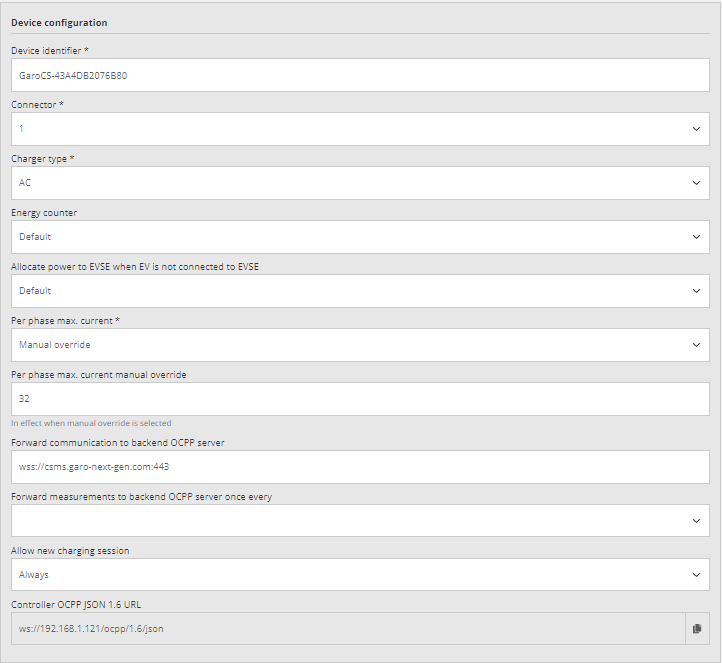

Drugi krok przeznaczony jest na kanał komunikacyjny, aby komunikacja OCPP działała prawidłowo. Najpierw należy wpisać Identyfikator urządzenia uzyskany z ładowarki GARO.
W przypadku wykorzystania protokołu OCPP JSON 1.6 wymagany jest adres URL serwera OCPP, generowany przez kontroler Reduxi. Adres URL można uzyskać bezpośrednio z kanału komunikacyjnego.
Przykładowy adres URL: ws://192.168.1.121/ocpp/1.6/json/
4.4 Konfiguracja ustawień OCPP w ładowarce GARO

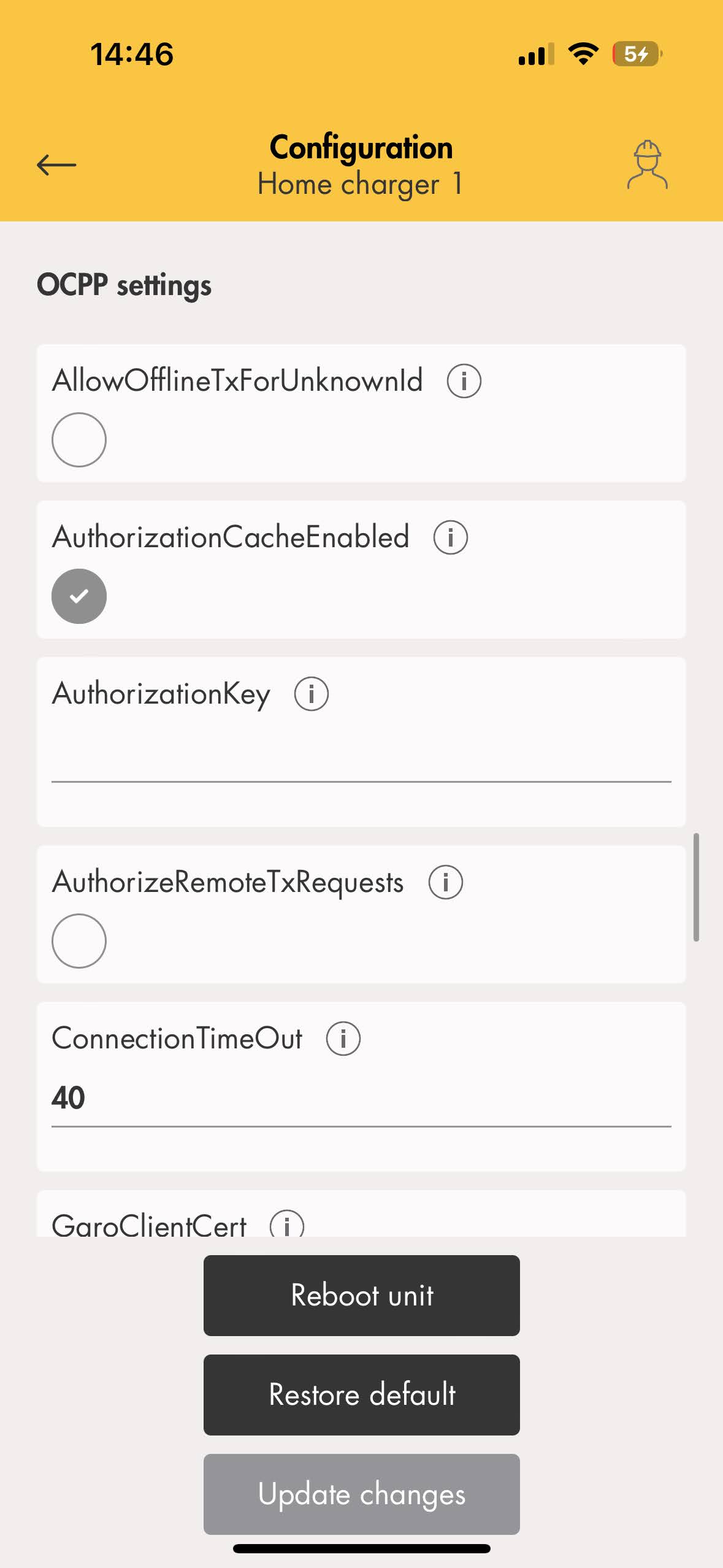

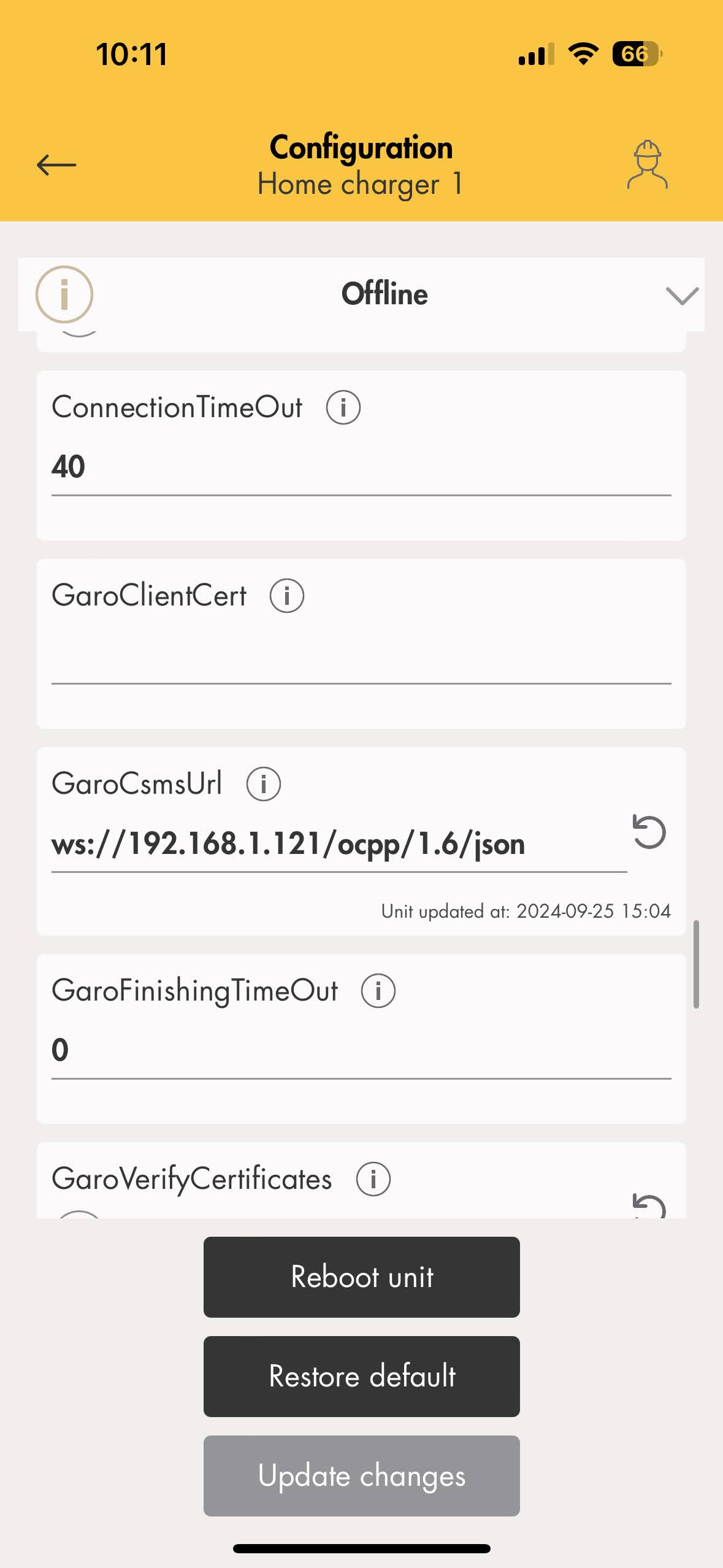

Po uzyskaniu adresu URL JSON z Reduxi ostatnim krokiem jest wklejenie go do ładowarki GARO w celu nawiązania połączenia OCPP. Przejdź do sekcji „Konfiguracja” ładowarki GARO, następnie „Ustawienia OCPP”, przewiń w dół do „GaroCsmsURL” i wklej adres URL.
4.5 Testowanie komunikacji
Aby upewnić się, że komunikacja OCPP została nawiązana, można wykonać test komunikacji za pomocą przycisku „Testuj komunikację” znajdującego się w prawym dolnym rogu, za wszystkimi polami kanału komunikacji.
Istnieją trzy różne przypadki reakcji komunikacyjnej.
Przypadek 1: Komunikacja działa prawidłowo.
Przypadek 2: Nie można nawiązać komunikacji z urządzeniem 1, identyfikator urządzenia nie jest ustawiony lub jest inny.
Przypadek 3: Nie znaleziono urządzenia z komunikacją OCPP 1.6.
4.6 Parametry domyślne
Wypełnij ustawienia zaawansowane i wybierz parametry pokazane na poniższym obrazku. Ustawienia mogą się różnić w zależności od potrzeb lokalizacji. Po zakończeniu kliknij przycisk „Gotowe” na dole ekranu.
4.7 Odczyty z urządzenia

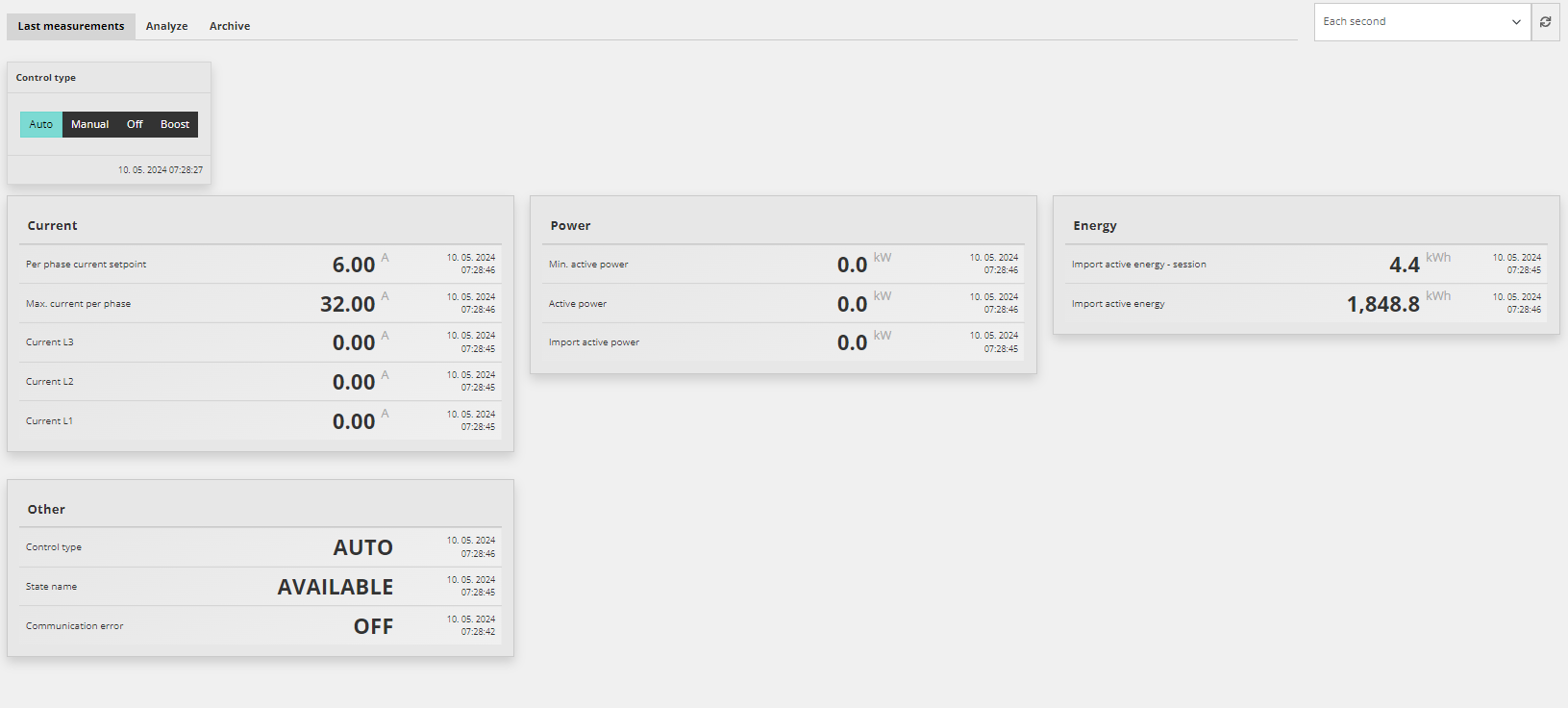

Celem tego punktu jest pokazanie jak sprawdzić odczyty urządzenia. Można to zrobić w zakładce 'Urządzenie/Ostatni pomiar'.
Po pomyślnym dodaniu urządzenia za pomocą konfiguratora można je monitorować za pośrednictwem aplikacji w chmurze Reduxi.
4.8 Przywracanie ustawień fabrycznych

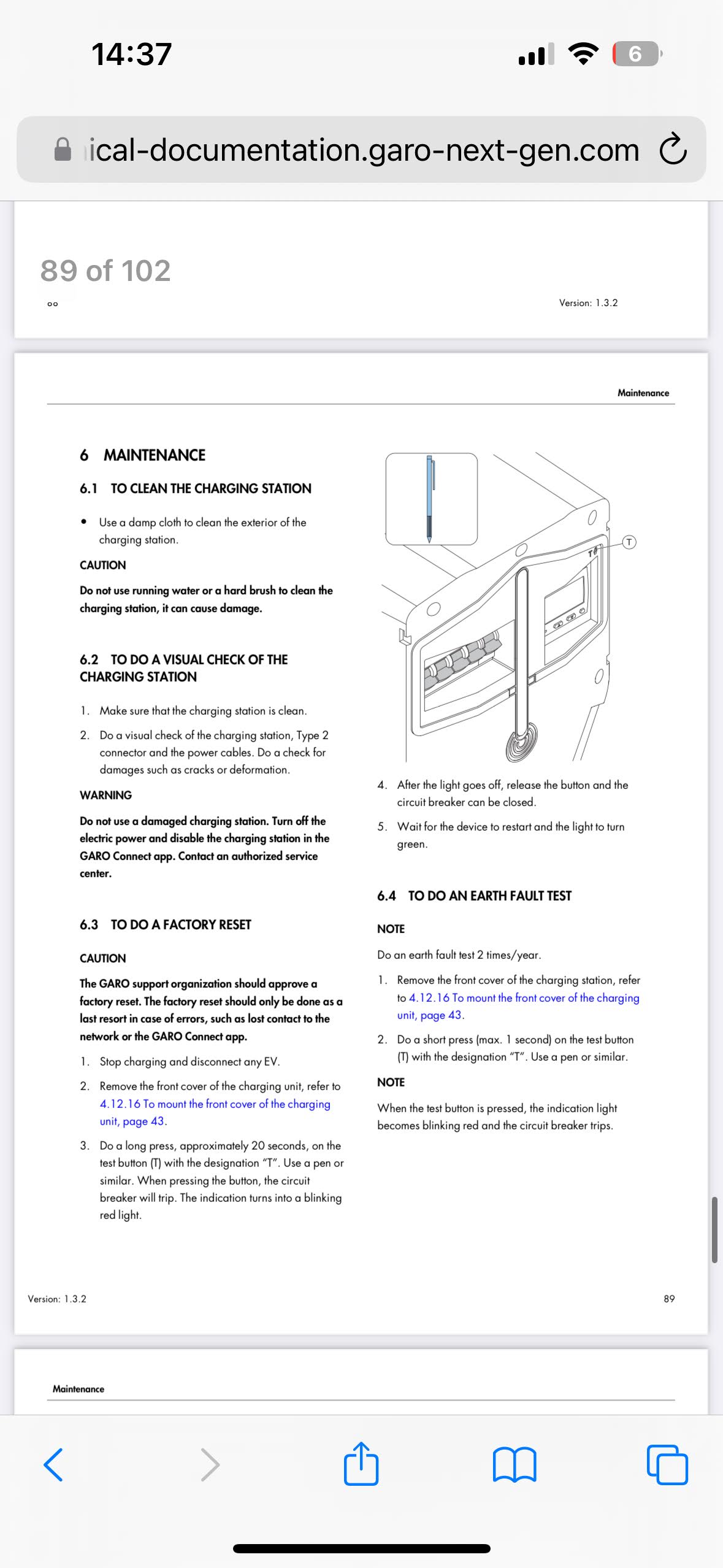

W przypadku zmiany lokalizacji ładowarki lub konieczności podłączenia jej do innej sieci może być konieczne przywrócenie ustawień fabrycznych. Aby przywrócić ustawienia fabryczne, naciśnij i przytrzymaj przycisk testowy przez 20 sekund, a następnie ponownie skonfiguruj ładowarkę GARO.
