Zintegruj kontroler Reduxi z ładowarką DAZE przez Wi-Fi, wykorzystując protokół Modbus TCP. Elastyczność Reduxi pozwala na redukcję kosztów nawet o 30%.

1. Zainstaluj aplikację DAZE

https://daze.eu/app/?srsltid=AfmBOoq5agChFczaqILrD_VeUxX6LoP94akVQBYgFT9ZeHPy9PqFh56d

1.1 Aplikacja jest dostępna w Google Store: https://play.google.com/store/apps/details?id=com.daze.ble

1.2 Aplikacja jest dostępna w sklepie Apple App Store:

https://apps.apple.com/it/app/daze/id1616674889

2. Połącz się z aplikacją DAZE

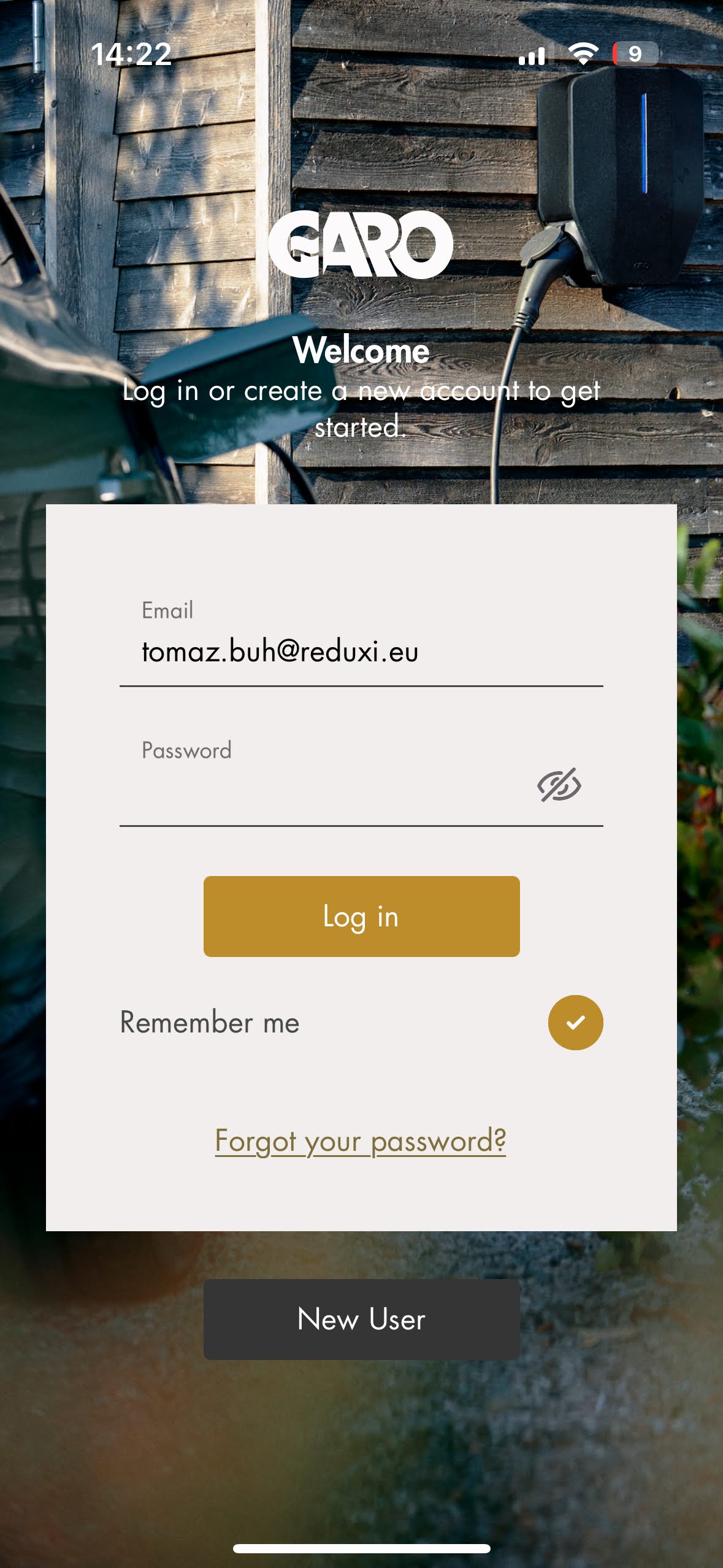

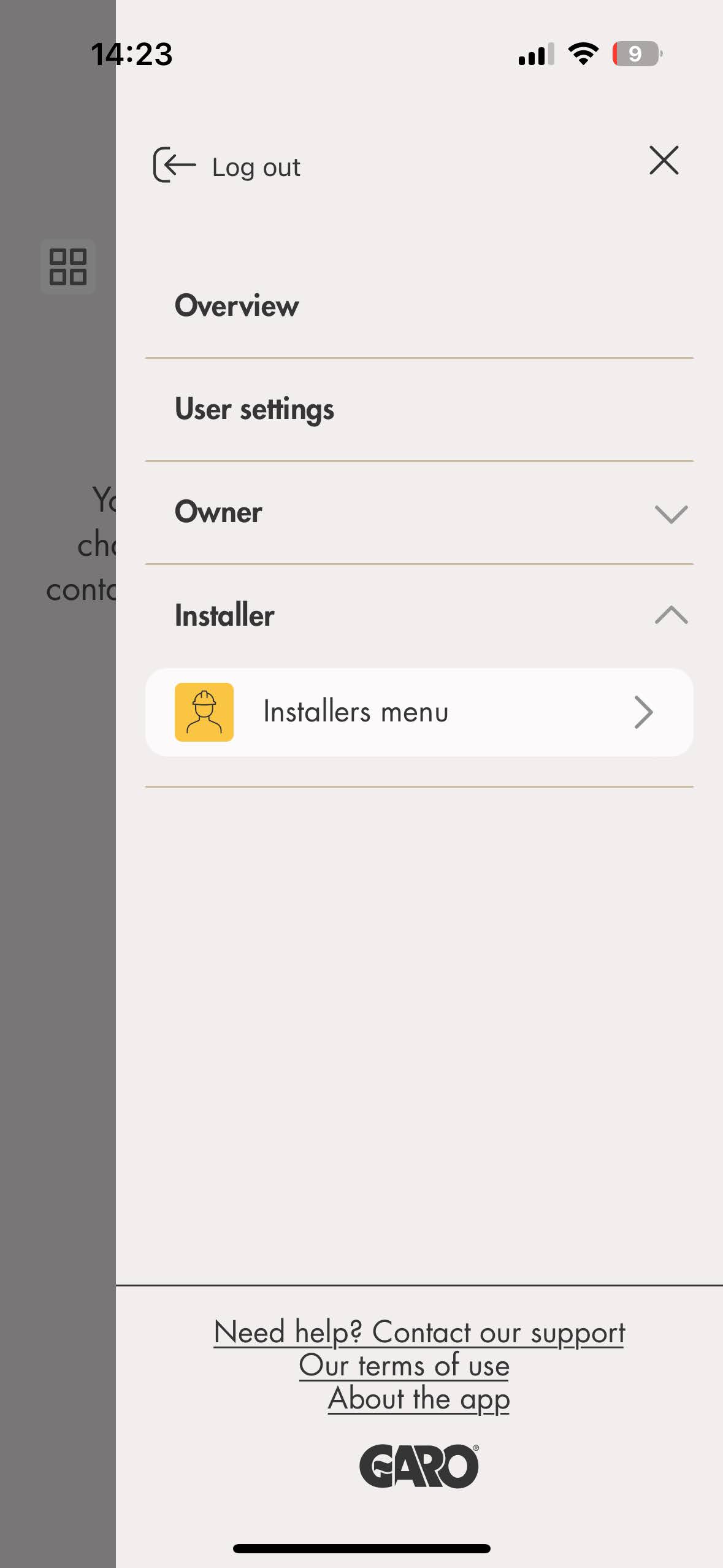

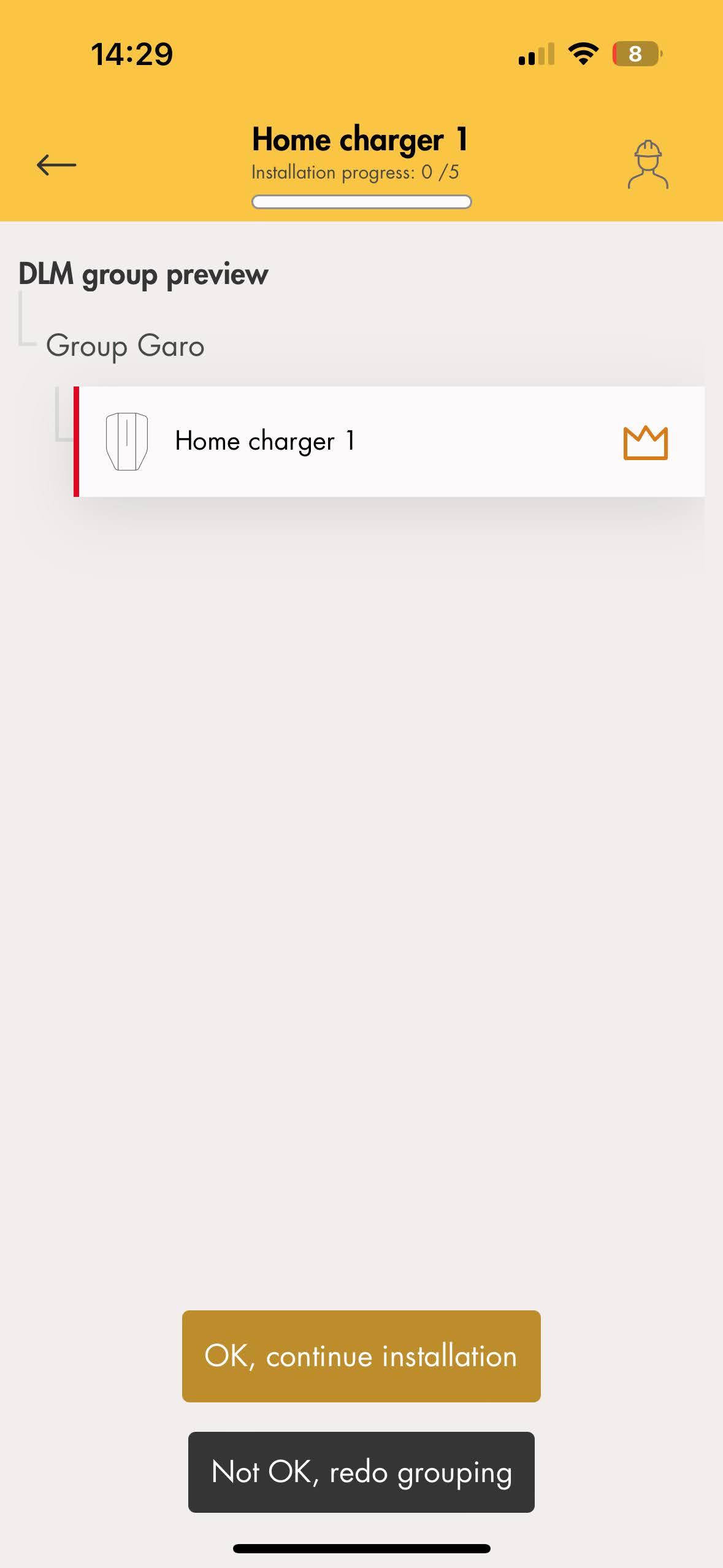

2.1 Logowanie/Rejestracja w aplikacji GARO Connect

Otwórz aplikację i zaloguj się lub zarejestruj nowe konto, klikając przycisk „Zarejestruj”, a następnie zaloguj się.

2.1.1 Ustawienia ładowarki DAZE EV

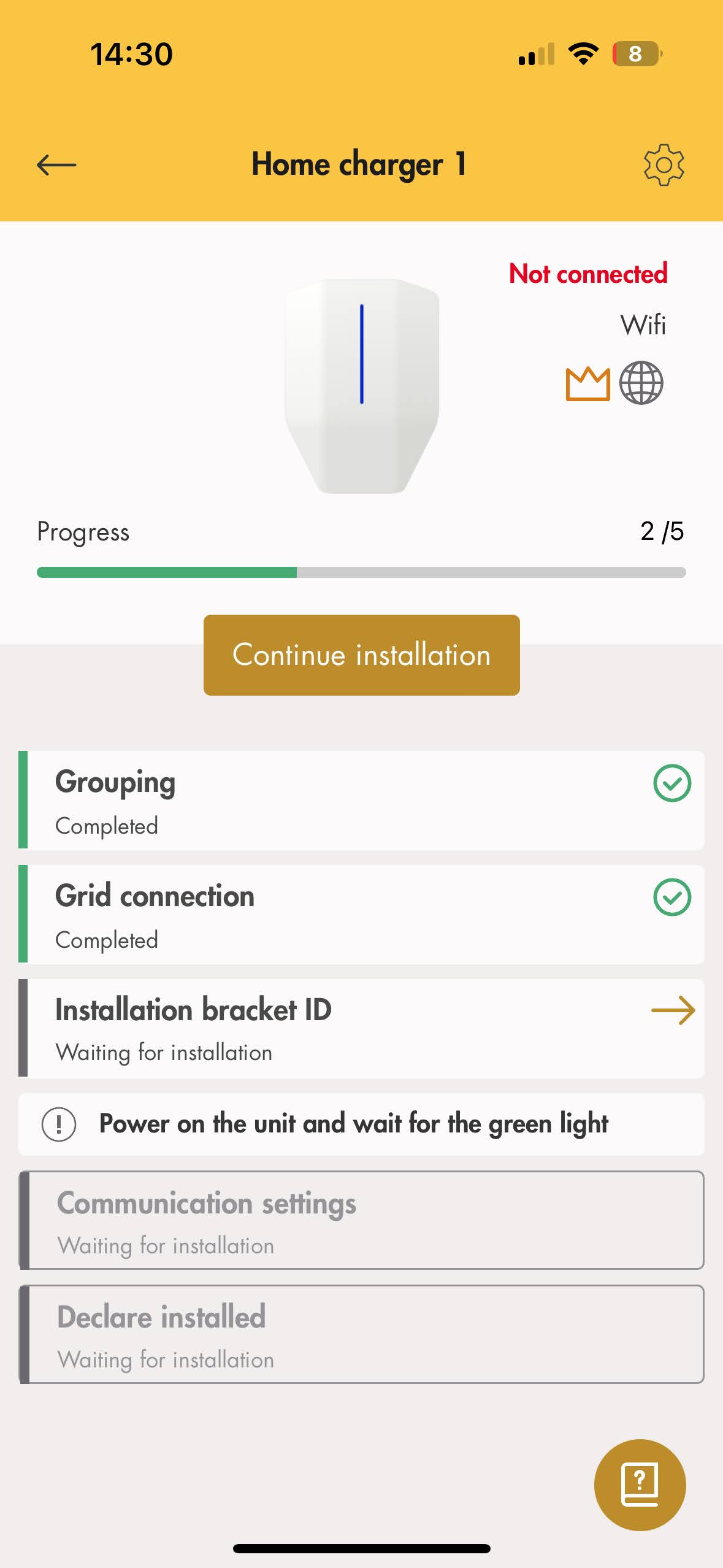

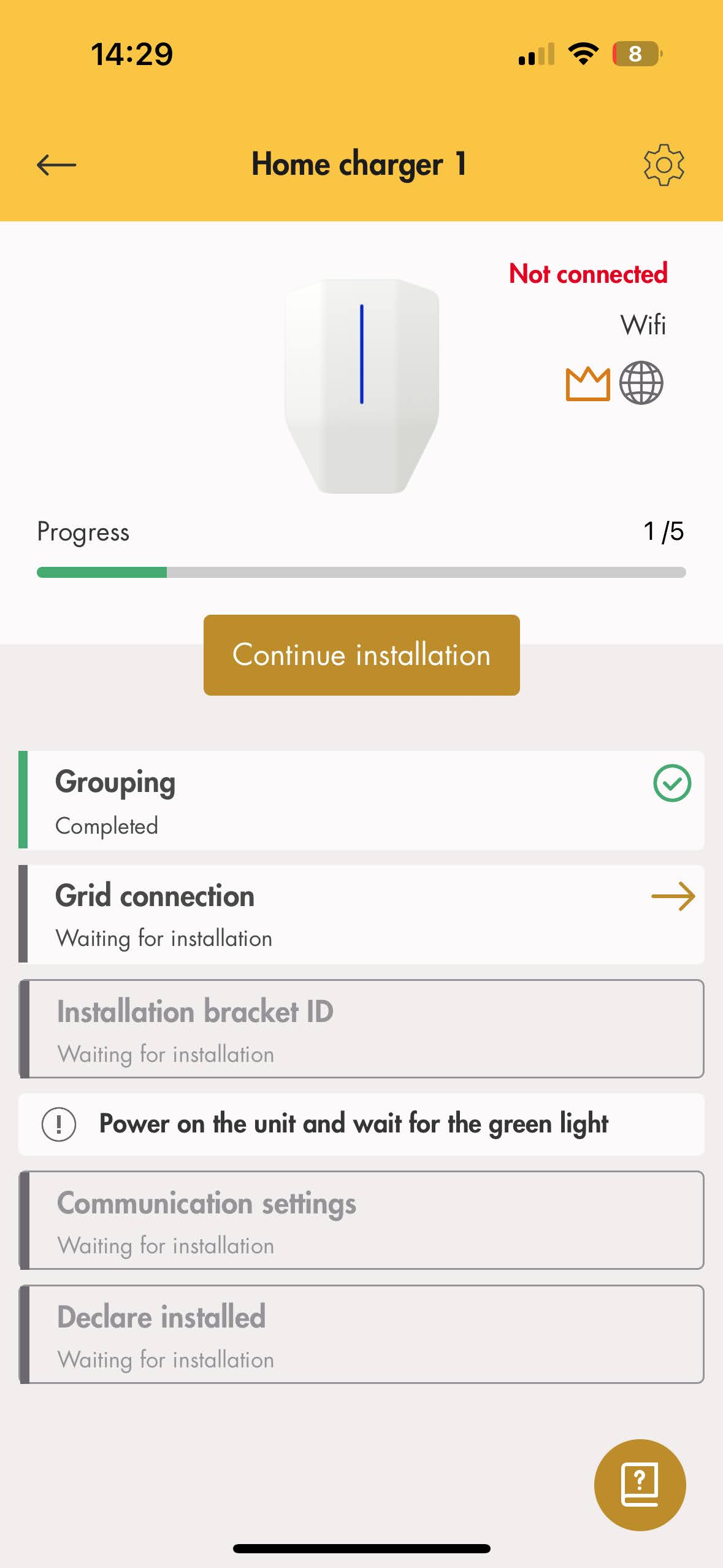

Po zalogowaniu należy skonfigurować ładowarkę DAZE.

• Dodaj sieć

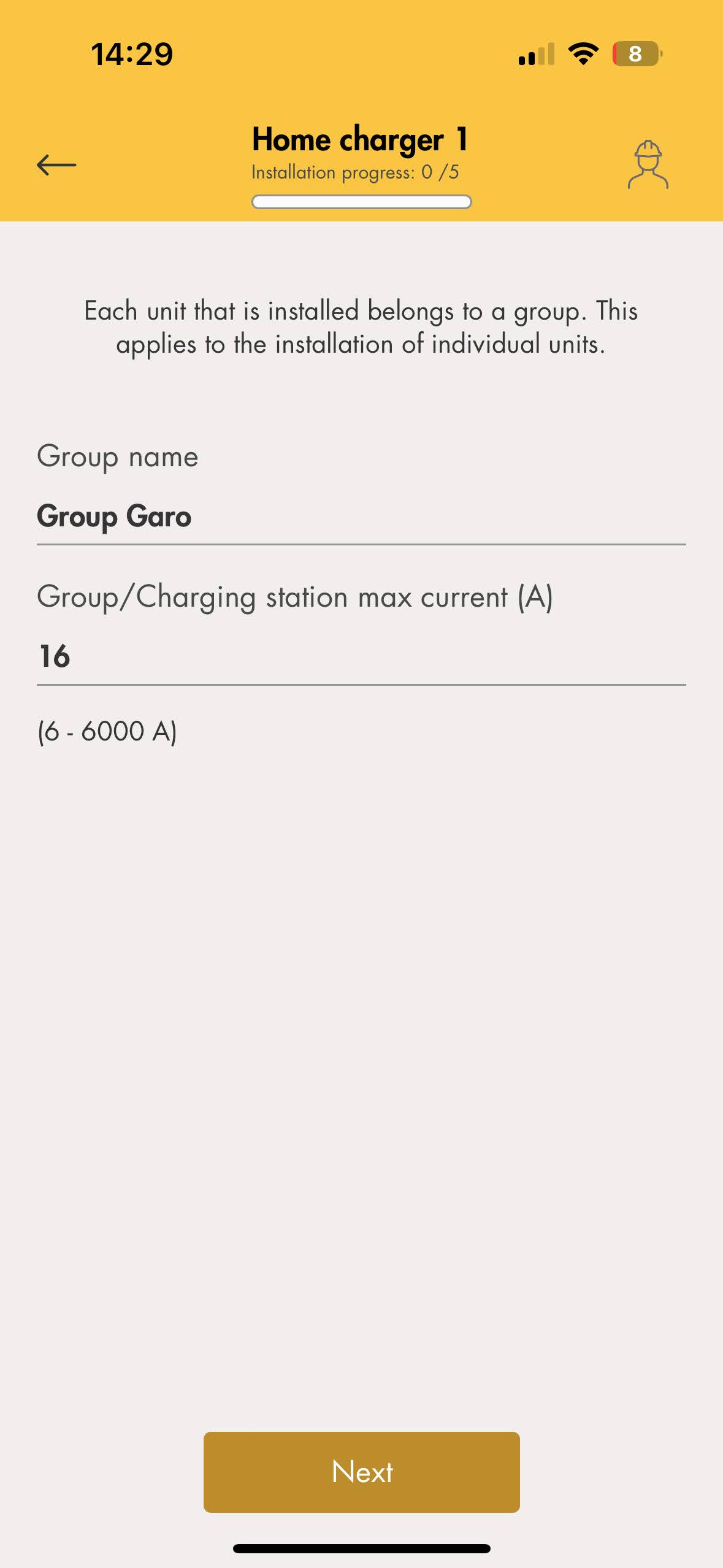

• Utwórz sieć (wpisz potrzebne informacje)

• Parametry systemu

• Parametry systemu fotowoltaicznego (jeśli wdrożono)

• Lista sieci (wybierz nowo dodaną sieć)

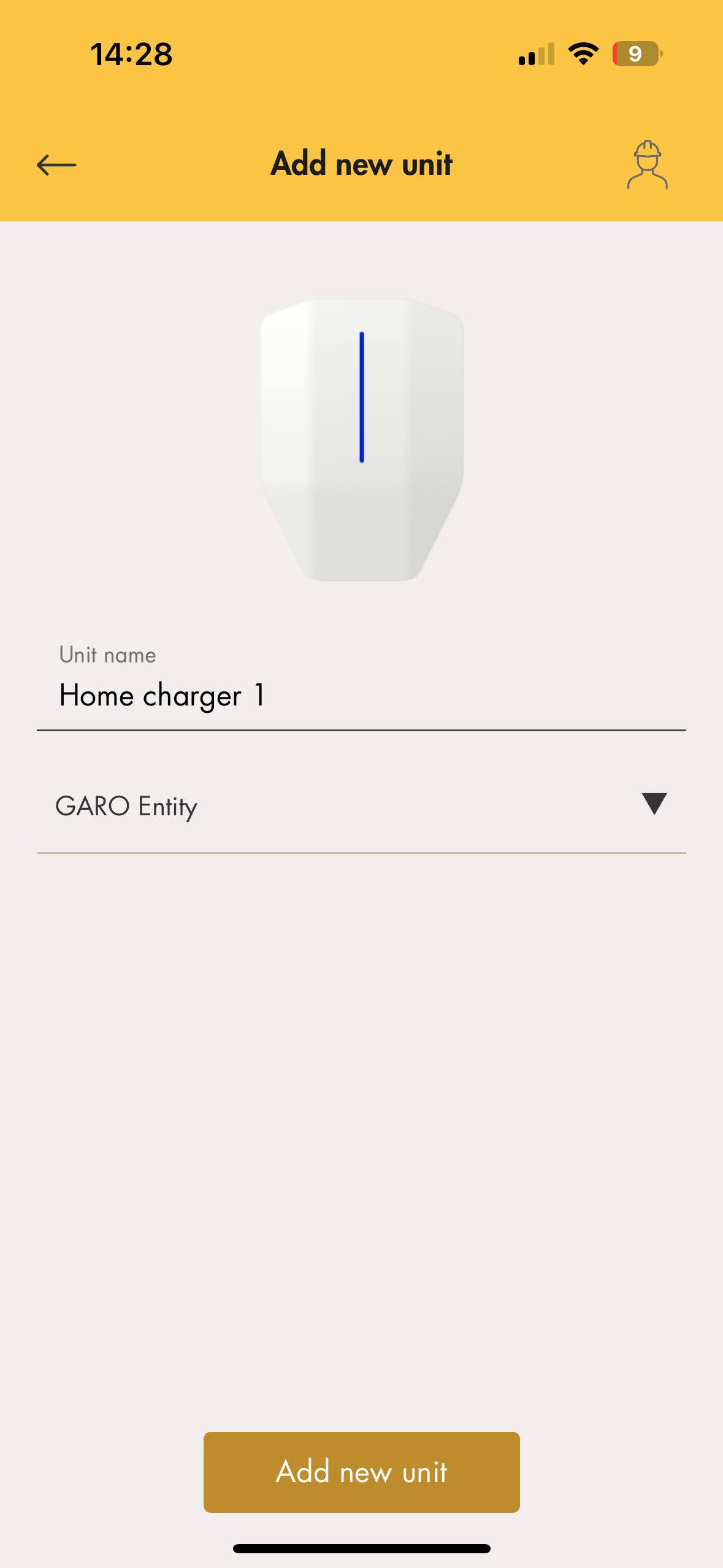

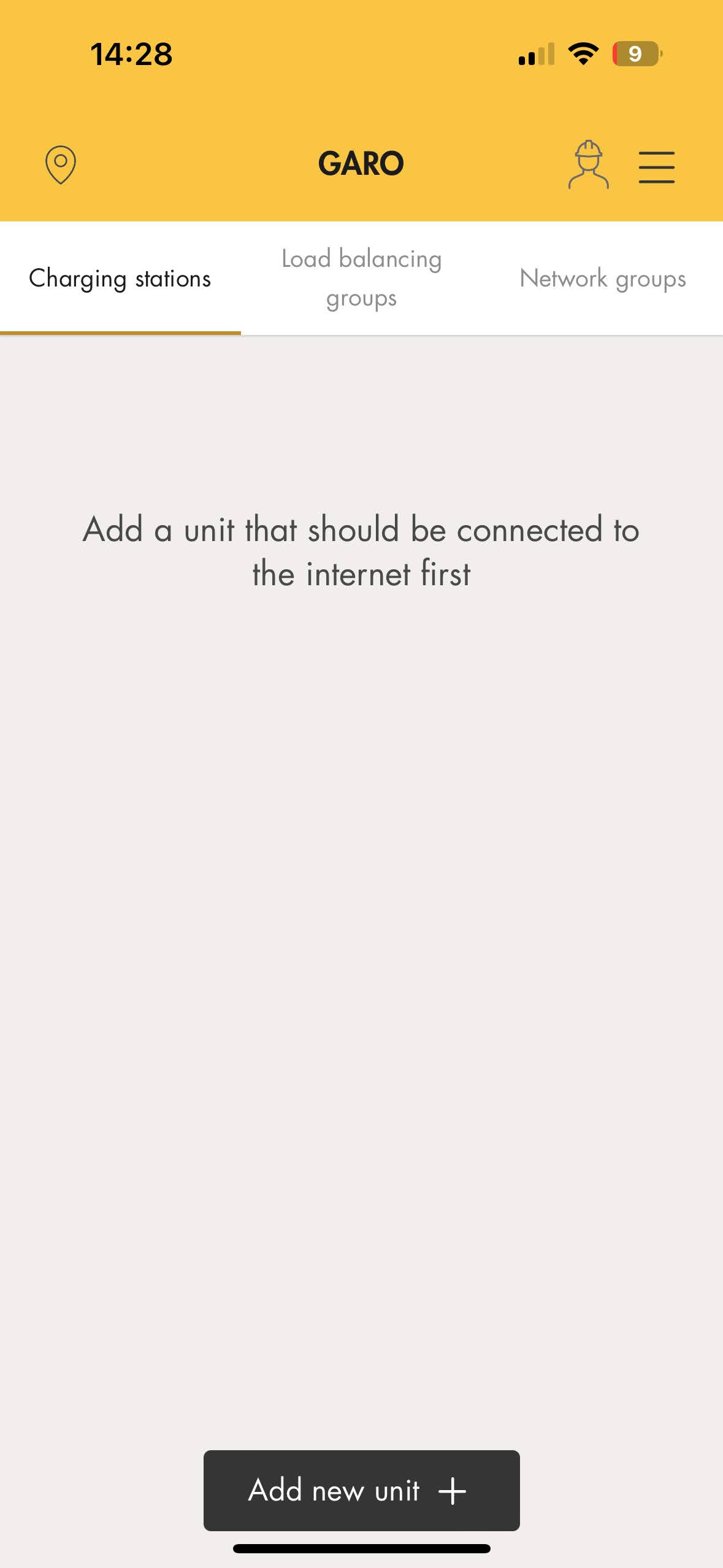

• Dodaj stację ładowania

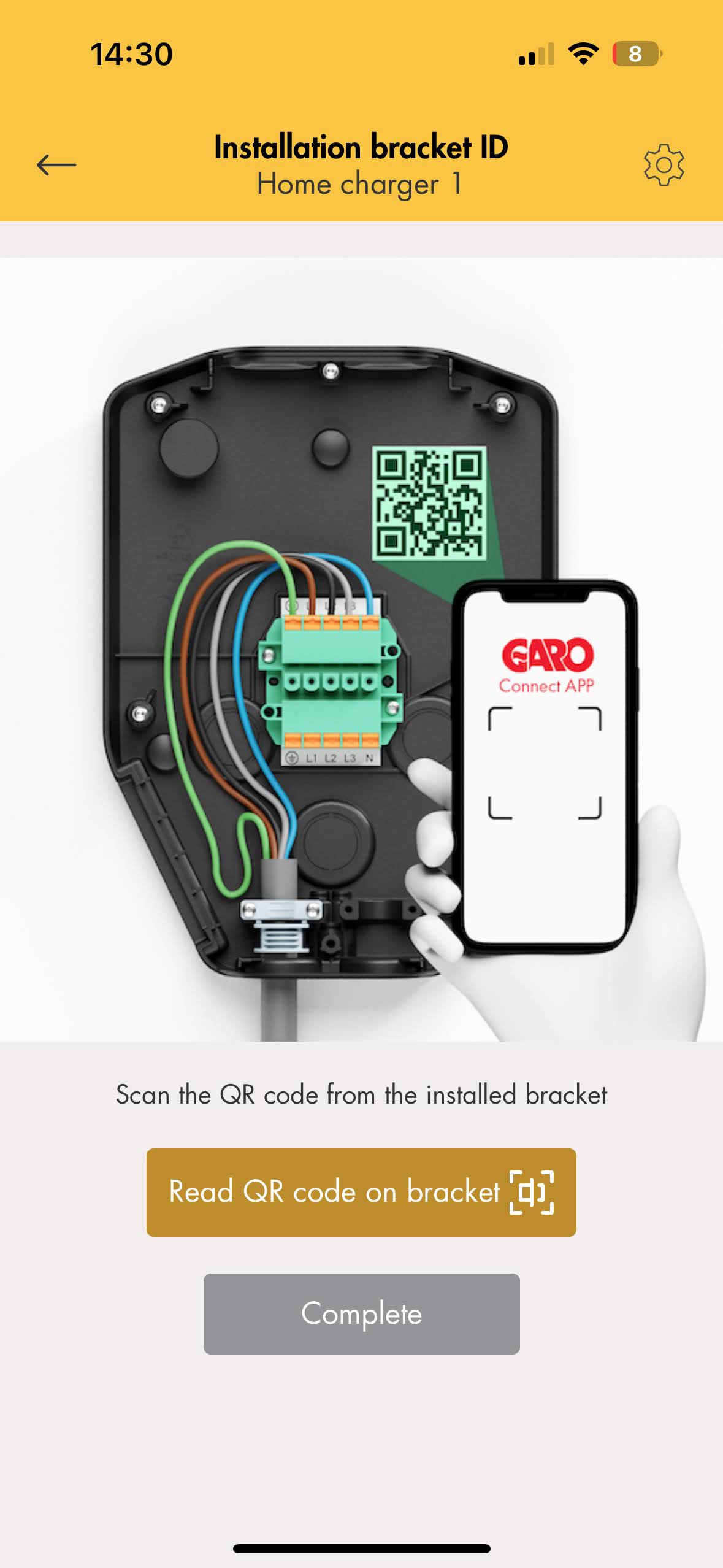

• Zeskanuj kod QR na karcie

• Identyfikacja ładowarki (z karty z kodem QR)

• Aktualizacja ładowarki

• Zarządzanie energią (wybierz swoją opcję)

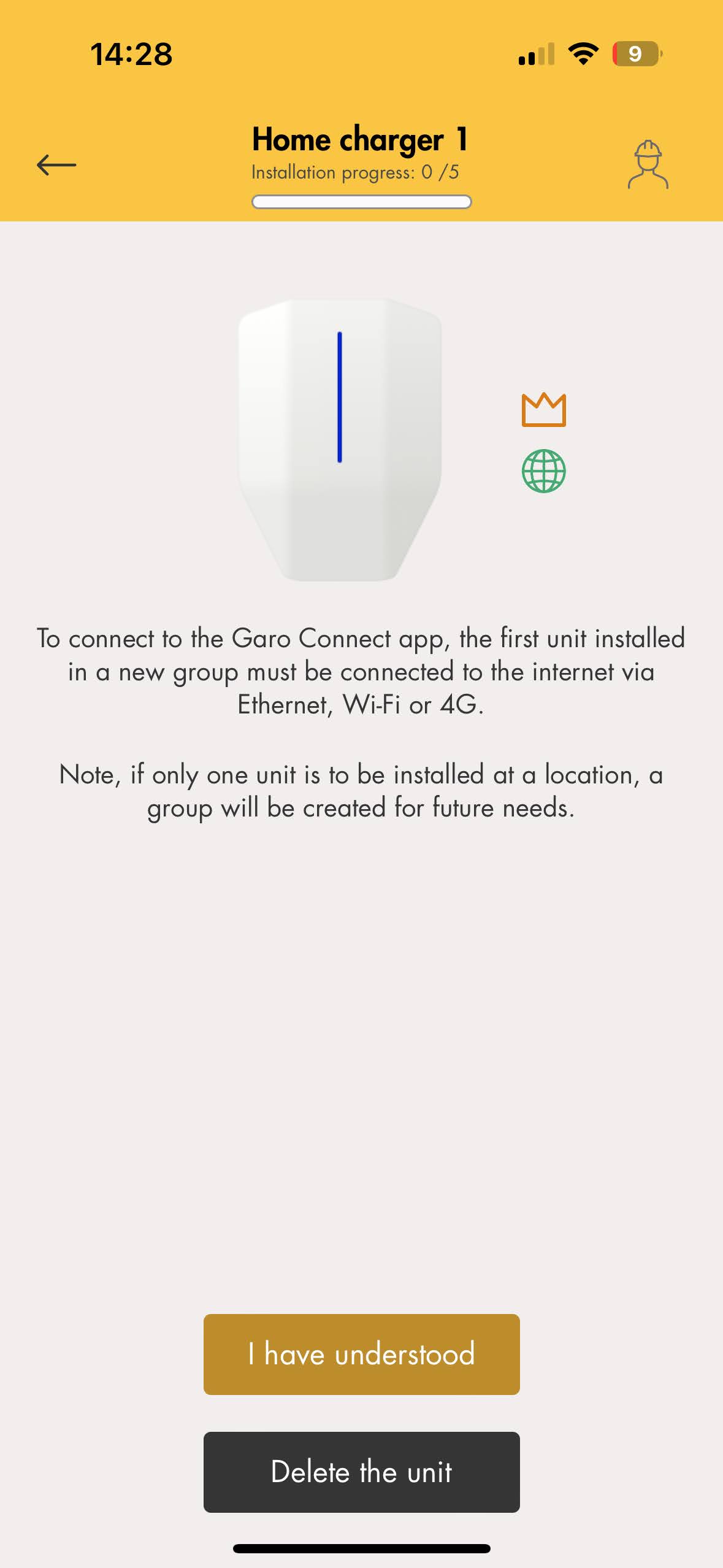

• Znak informacyjny (z poprzedniego punktu) zawierający dodatkowe informacje

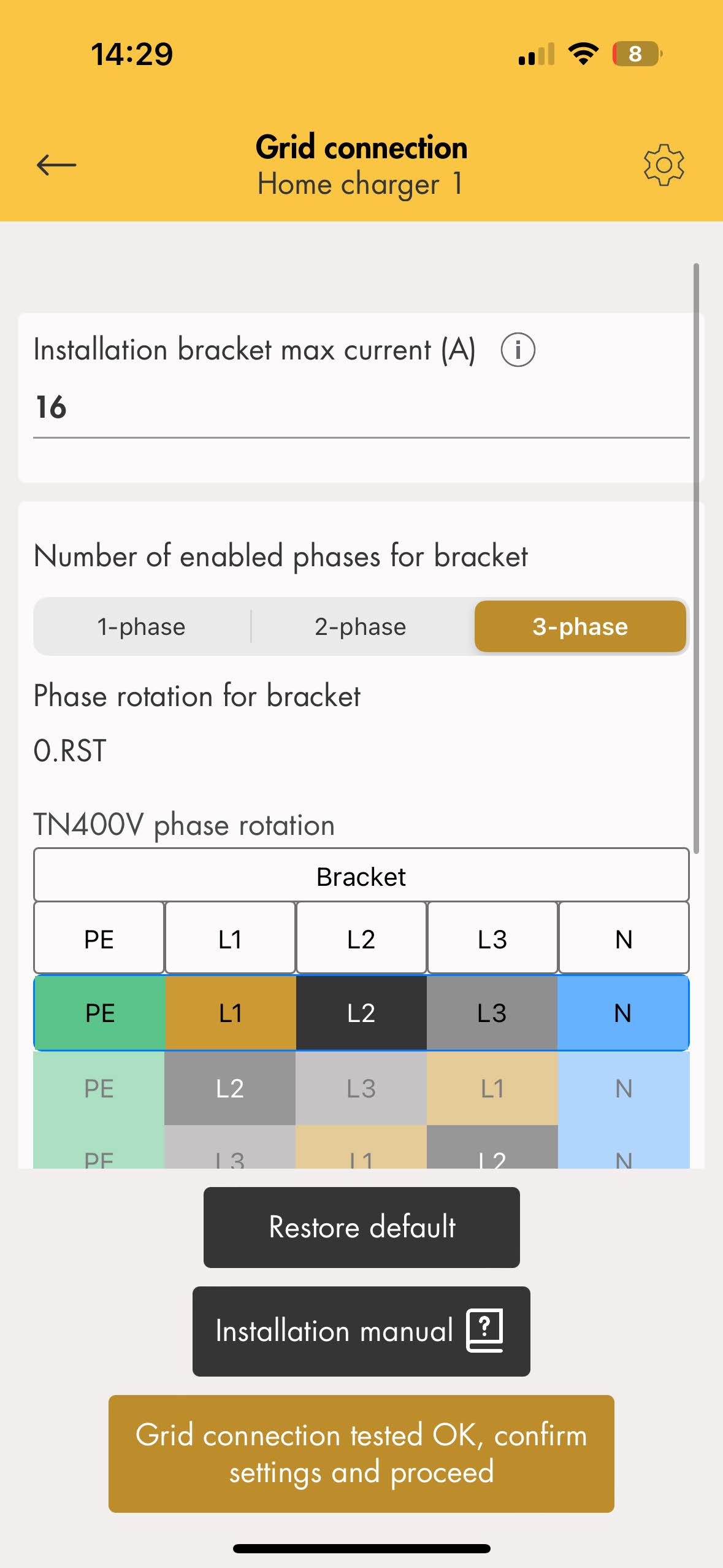

• Okablowanie stacji ładowania

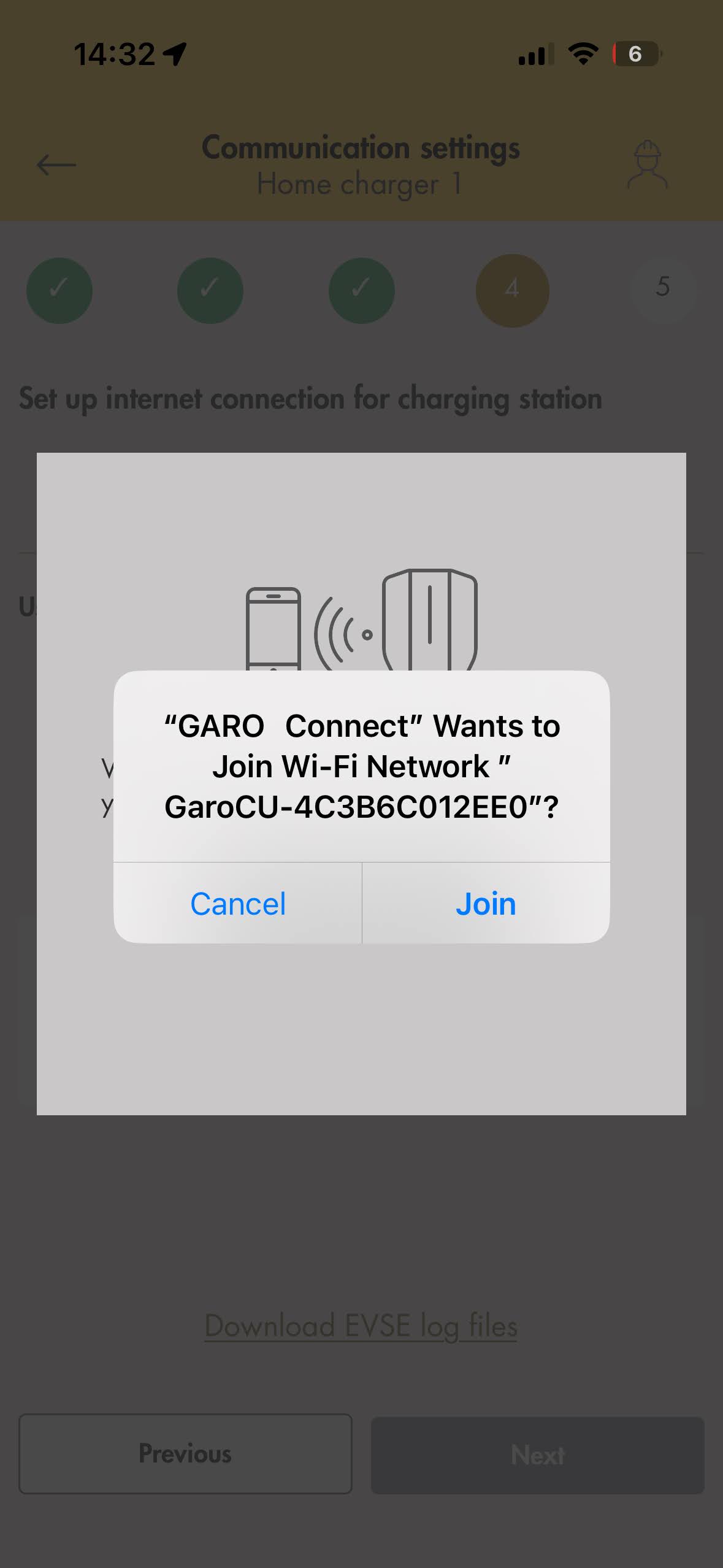

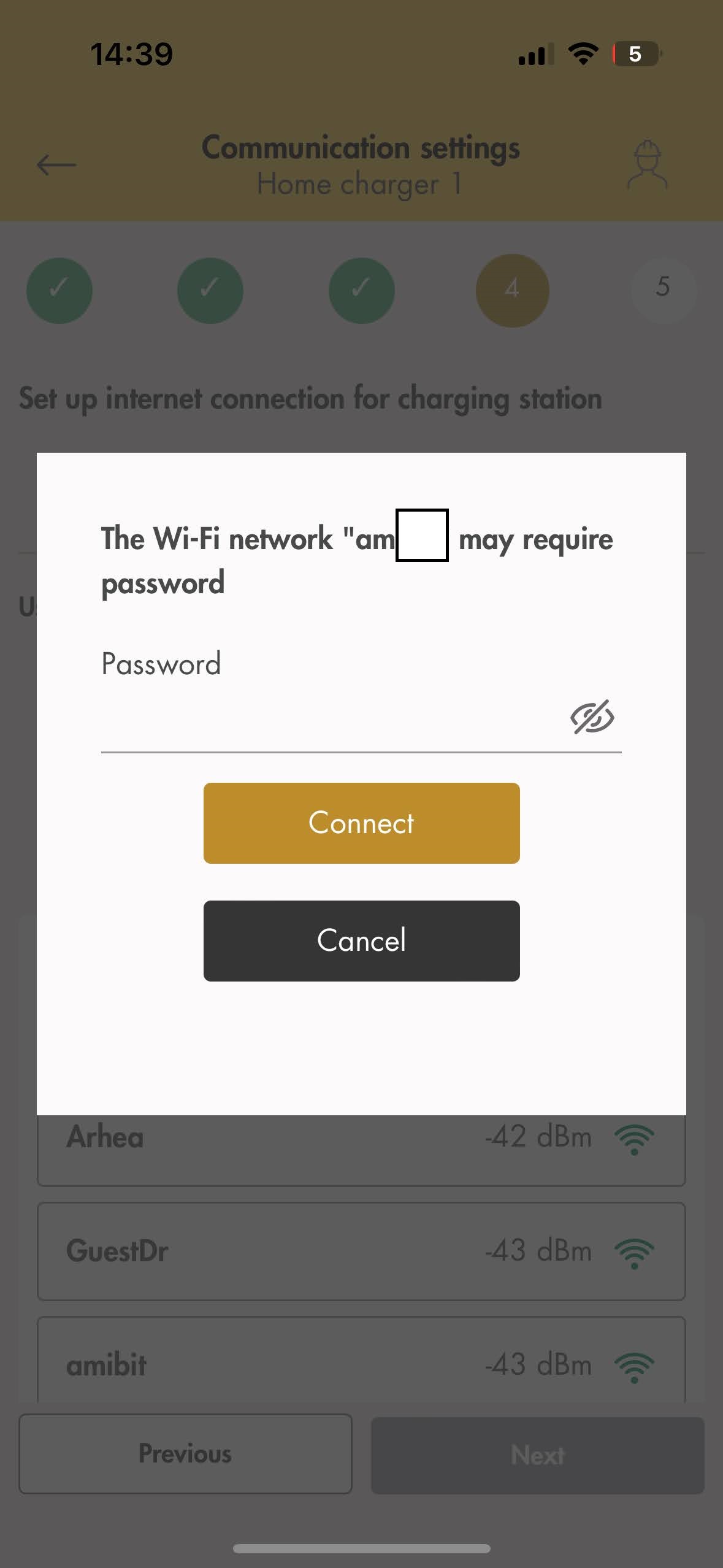

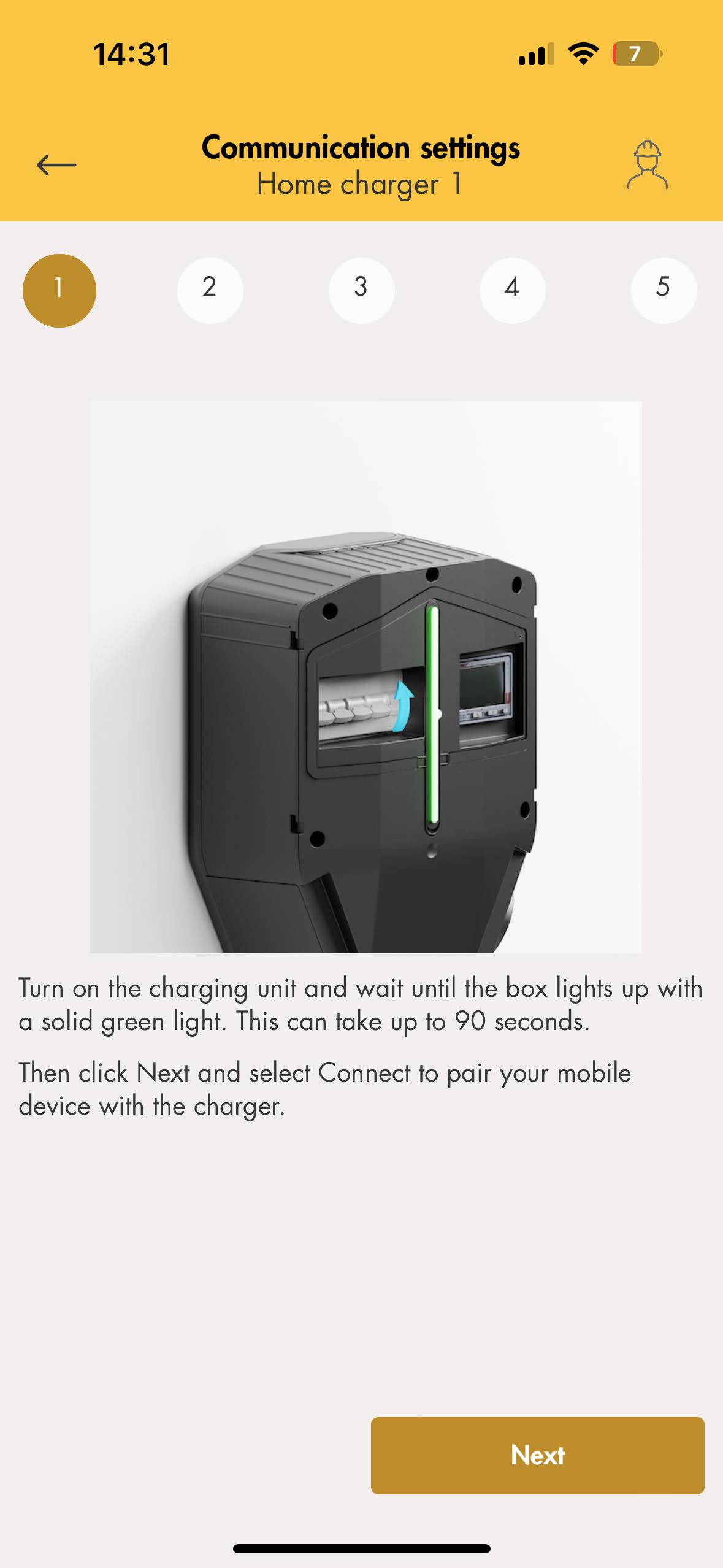

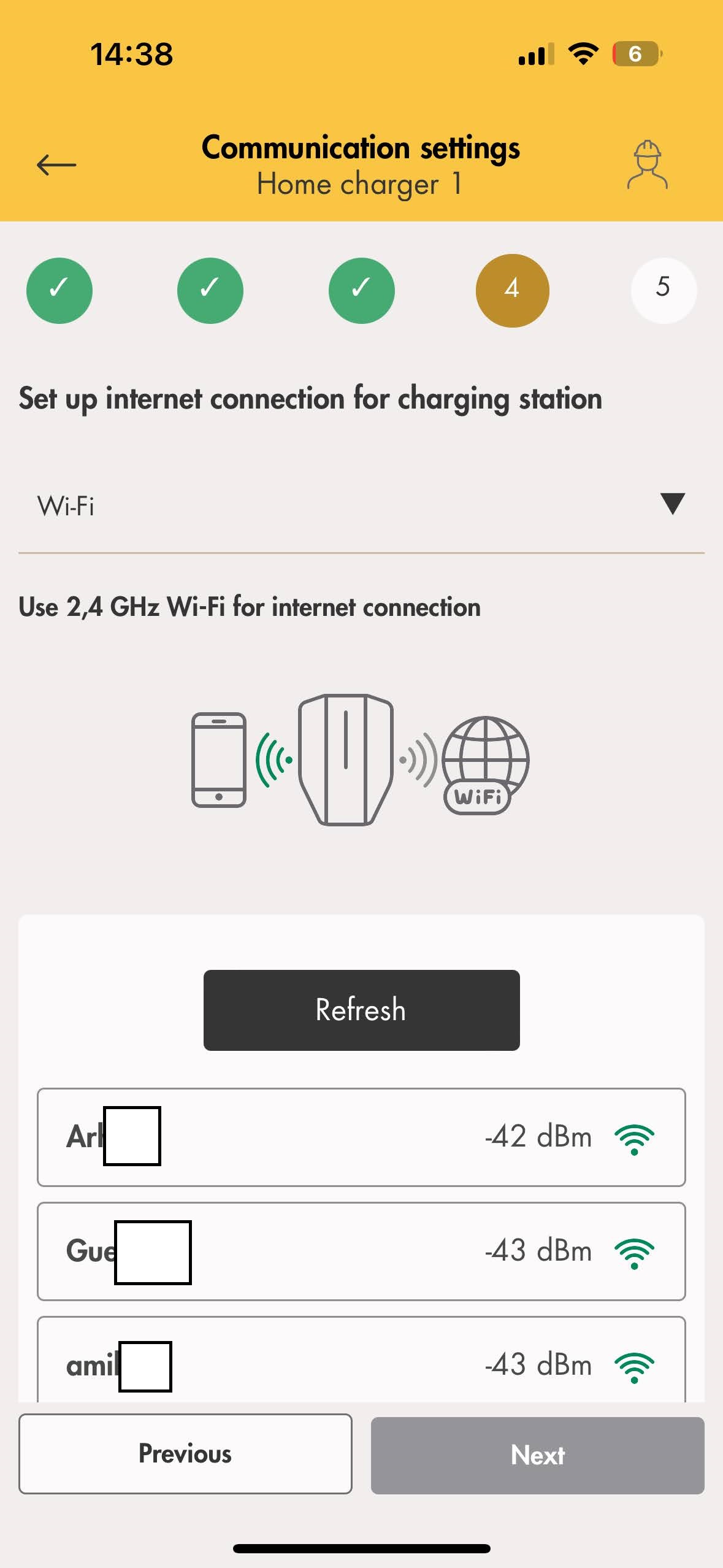

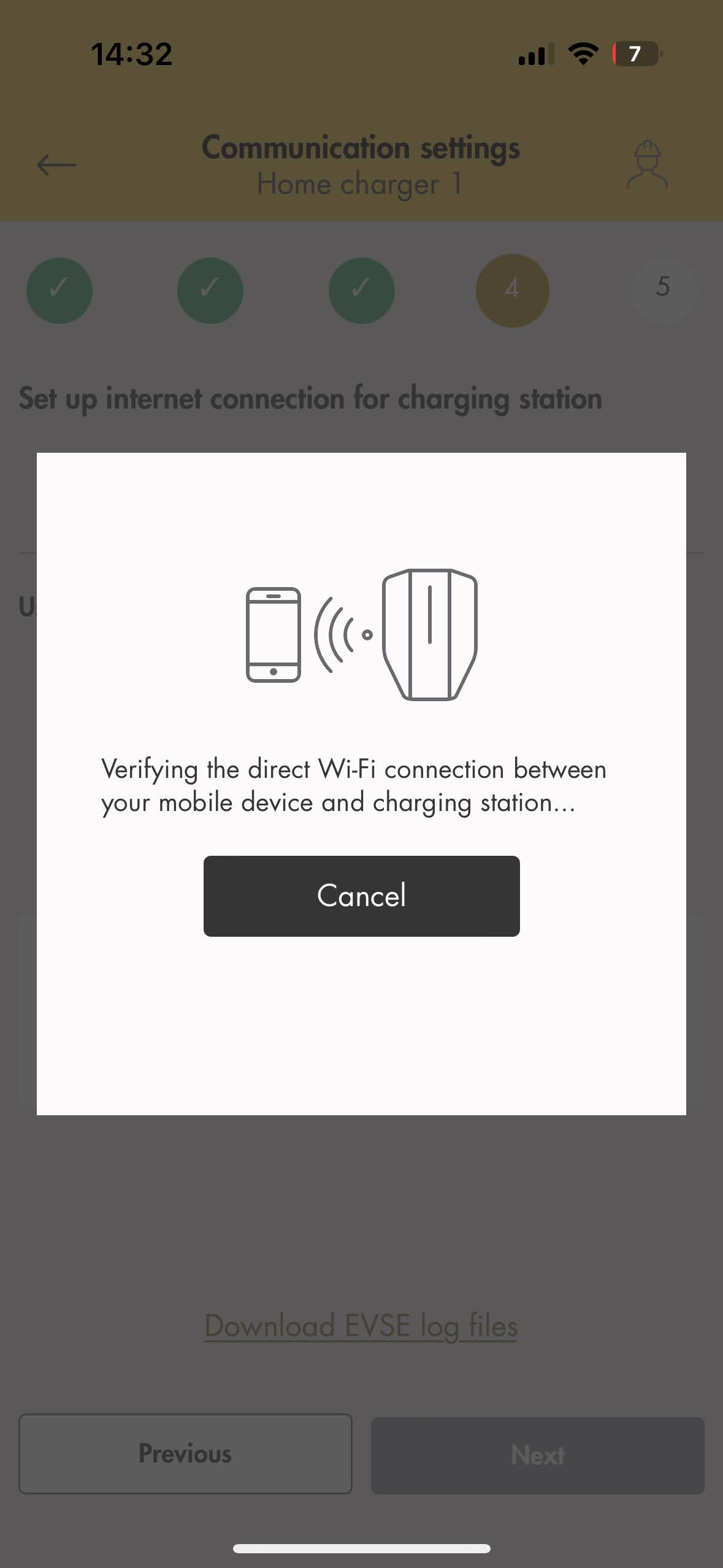

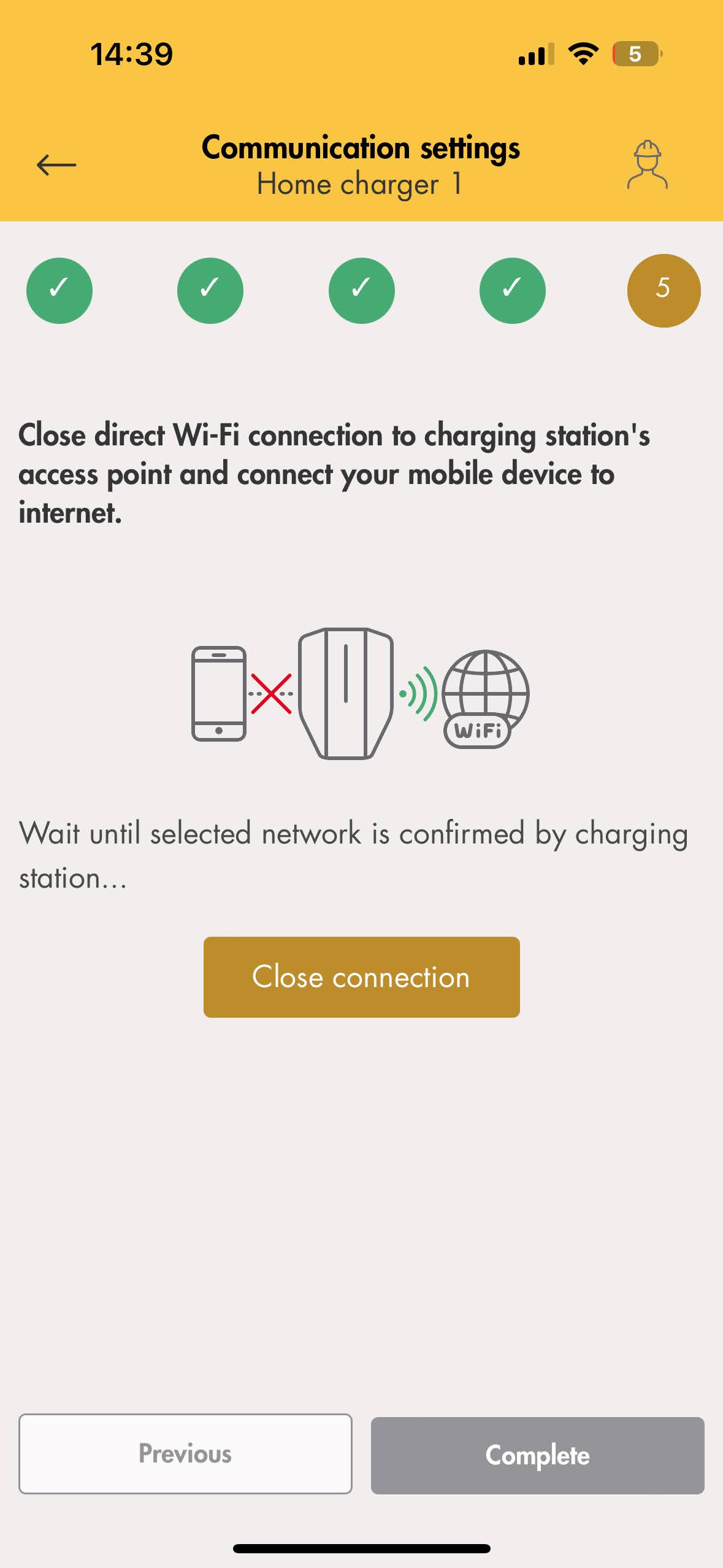

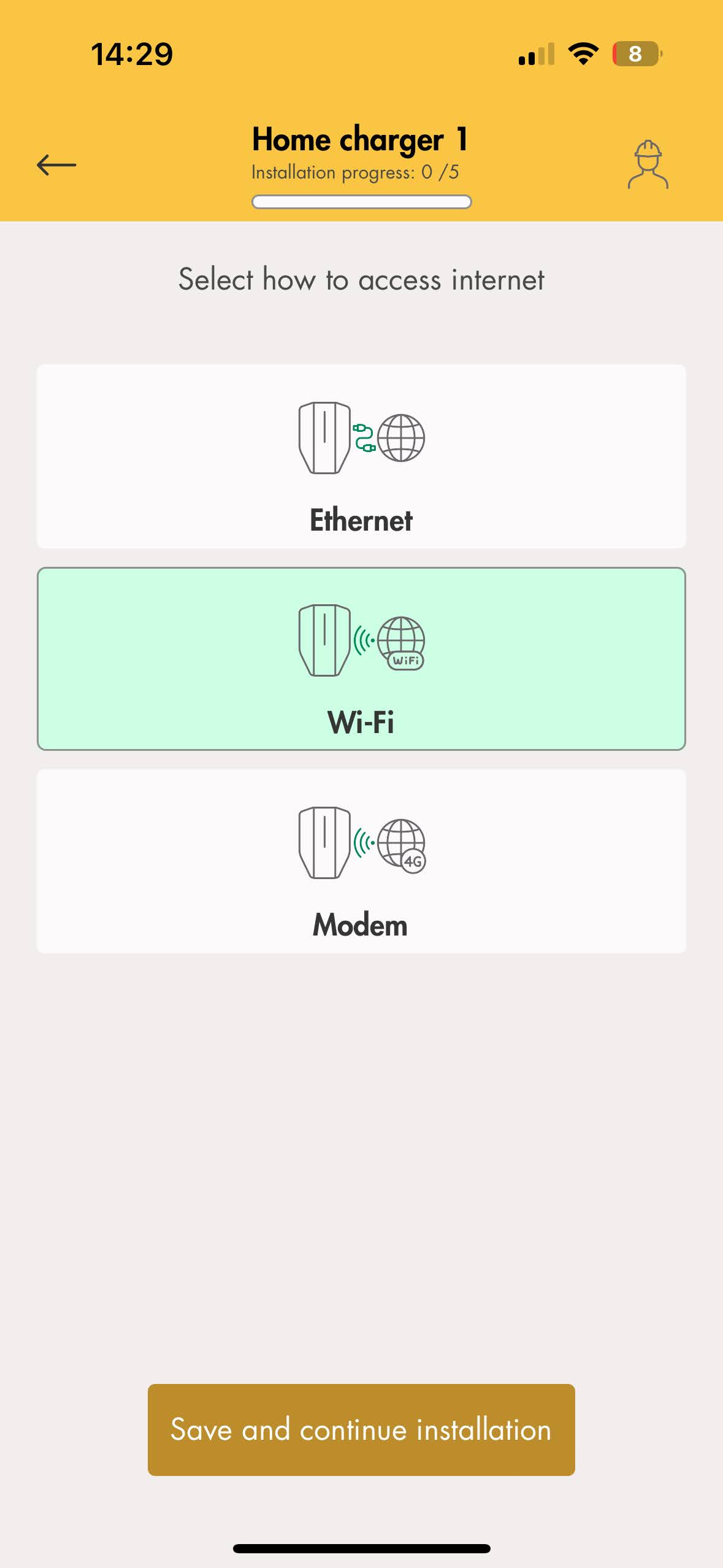

• Skonfiguruj Wi-Fi (wybierz Wi-Fi, zaloguj się do sieci Wi-Fi i połącz się)

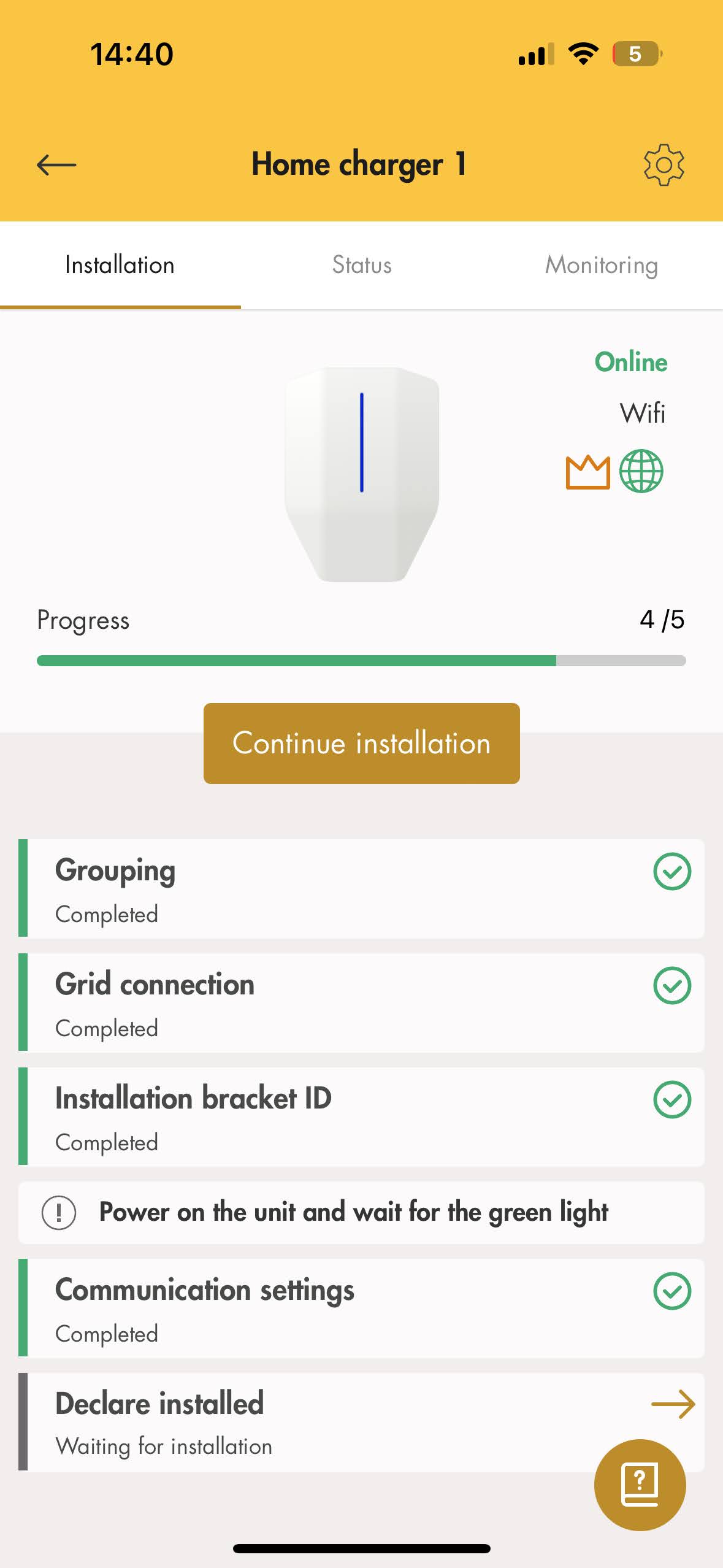

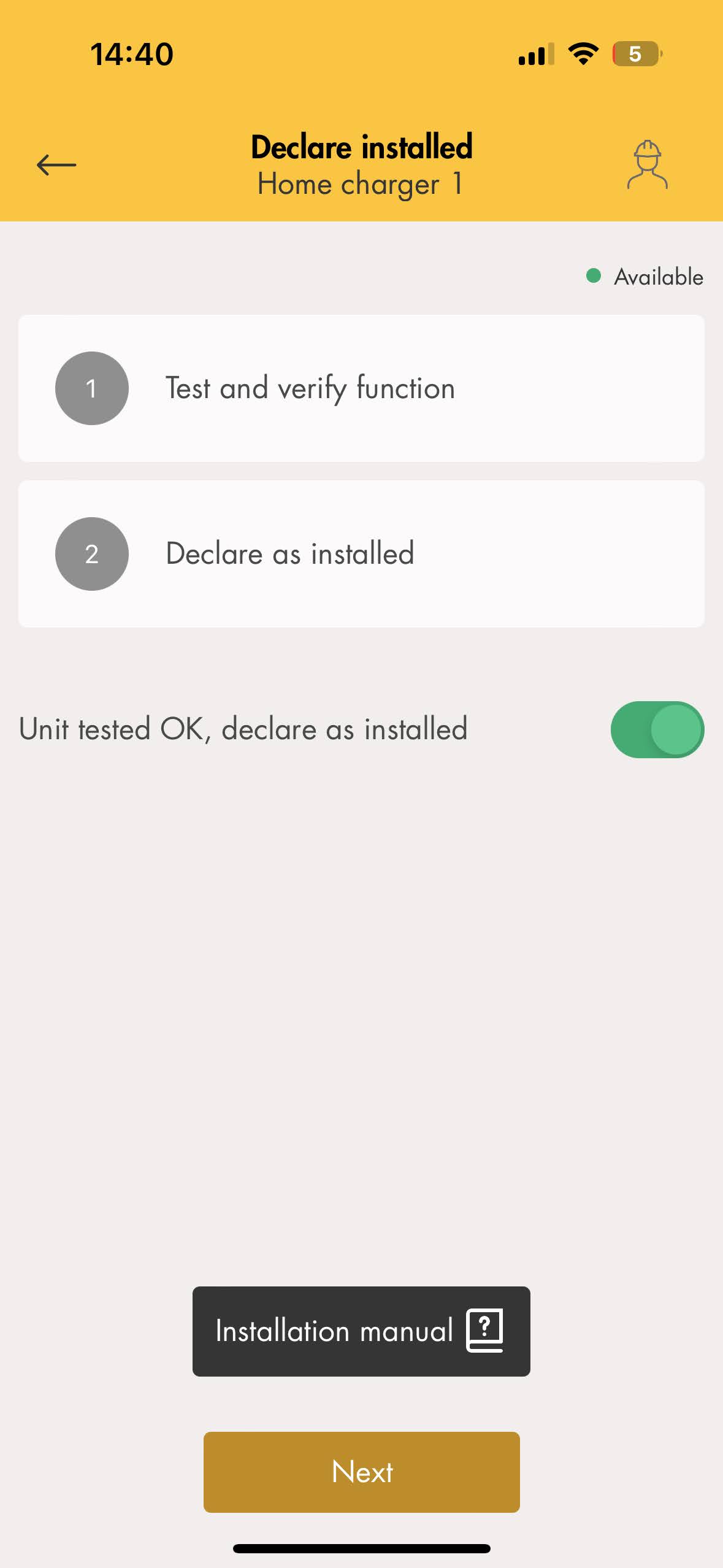

• Konfiguracje ładowarki (krok końcowy)

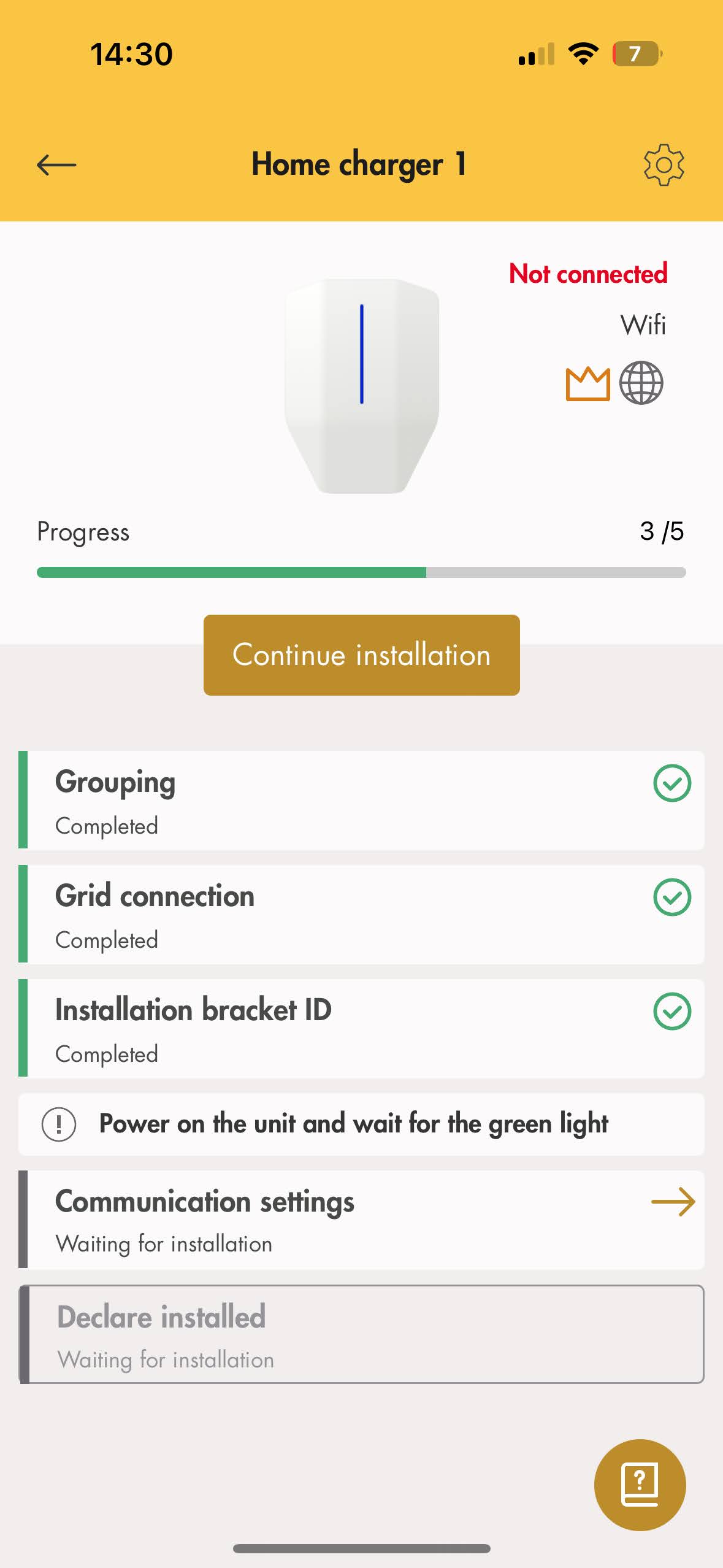

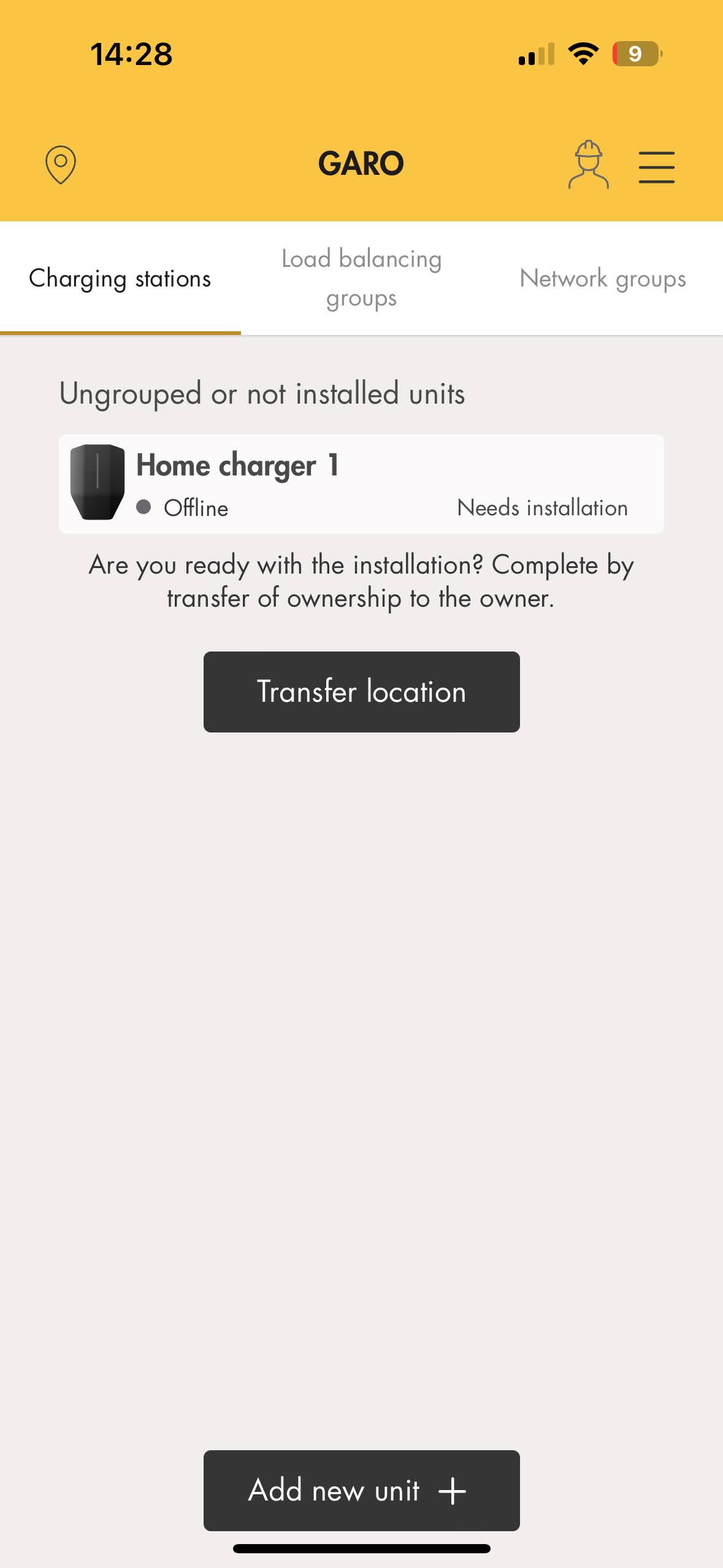

• Menu ładowarki (nowo dodane urządzenie)

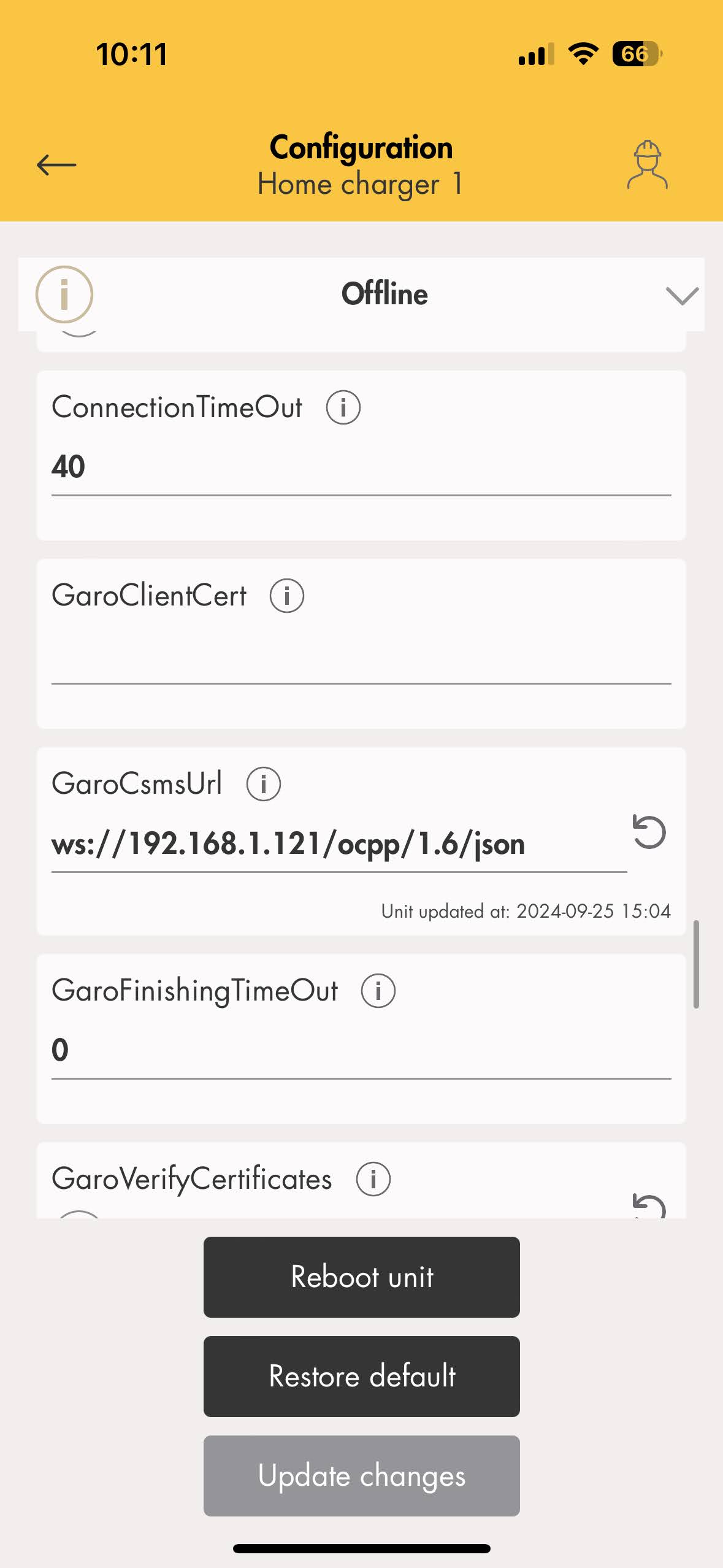

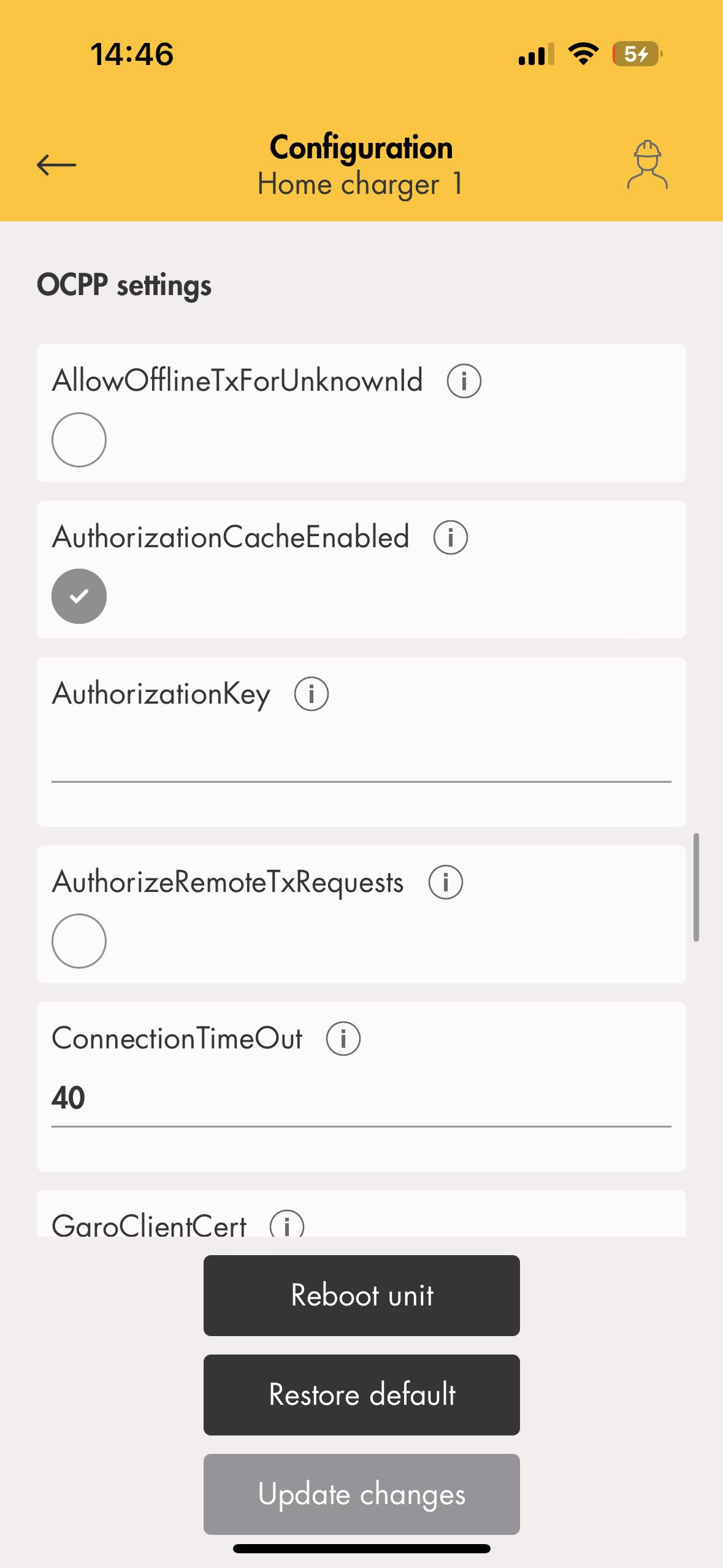

• Parametry ładowarki (ustawienia dodatkowe)

2.2 Uzyskaj adres IP ładowarki Daze

Aplikacja DAZE nie udostępnia bezpośrednich informacji o adresie IP, dlatego należy je uzyskać z lokalnego routera.

Jedną z możliwości uzyskania adresu IP routera i ładowarki DAZE jest skorzystanie z Zaawansowanego IP Skanera.

Po uzyskaniu adresu IP ładowarki DAZE należy przypisać statyczny adres IP po stronie routera, aby zapobiec przyszłym rozbieżnościom.

3. Komunikacja Modbus TCP/IP pomiędzy ładowarką DAZE a kontrolerem Reduxi

3.1 Dodaj urządzenie (ładowarka DAZE)

Najpierw zaloguj się do lokalnego konfiguratora Reduxi i dodaj nowe urządzenie, klikając przycisk „Dodaj urządzenie”.

3.2 Wybierz urządzenie, które chcesz dodać

W pierwszym kroku wybierz ustawienia podstawowe:

• Wybierz typ urządzenia: ładowarka EV,
• Wybierz typ: Dazebox,
• i zdefiniuj nazwę.

3.3 Konfiguracja urządzenia dla Modbus TCP/IP

Drugi krok służy do skonfigurowania kanału komunikacyjnego, aby komunikacja Modbus TCP/IP działała prawidłowo. Najpierw należy wpisać adres IP uzyskany z punktu 2.2 i zdefiniować identyfikator Modbus, który domyślnie jest ustawiony na 1.

3.4 Testowanie komunikacji

Aby upewnić się, że komunikacja Modbus TCP/IP została nawiązana, można wykonać test komunikacji za pomocą przycisku „Test komunikacji” znajdującego się w prawym dolnym rogu, za wszystkimi polami kanału komunikacji.

Istnieją trzy różne przypadki reakcji komunikacyjnej.

Przypadek 1: Komunikacja działa prawidłowo, odczyt:

Przypadek 2: Nie można nawiązać komunikacji z urządzeniem o adresie IP = 192.168.2.201, adres IP urządzenia jest inny:

Przypadek 3: Wybrany port jest nieprawidłowy, sprawdź port dla protokołu Modbus TCP/IP:

3.5 Parametry domyślne

Wypełnij ustawienia zaawansowane i wybierz parametry pokazane na poniższym obrazku. Ustawienia mogą się różnić w zależności od potrzeb lokalizacji. Po zakończeniu kliknij przycisk „Gotowe” na ekranie.

3.6 Odczyty z urządzenia

Celem tego punktu jest pokazanie jak sprawdzić odczyty urządzenia. Można to zrobić w zakładce 'Urządzenie/Ostatni pomiar'.

Po pomyślnym dodaniu urządzenia za pomocą konfiguratora można je monitorować za pośrednictwem aplikacji w chmurze Reduxi.
