Wielopoziomowe wykonywanie DLM
Strategie Reduxi umożliwiają wykonywanie DLM na każdym poziomie instalacji, zapewniając ochronę i elastyczność oraz przyczyniając się do znacznej redukcji kosztów.
1 Wprowadzenie
Wraz z rosnącym zapotrzebowaniem na wielopoziomowe DLM (dynamiczne zarządzanie obciążeniem) system Reduxi pozwala w ramach strategii zapewnić ograniczenia na każdym poziomie instalacji, czyli chronić elementy elektryczne każdego obwodu zasilającego przed uszkodzeniem.
2 Wielopoziomowa ochrona DLM
Osiągnięcie wielopoziomowej ochrony zależy w całości od konkretnej instalacji w danej lokalizacji. Dla każdego nowego poziomu obwodu zasilającego lub obwodów zasilających trzeba zdefiniować dopasowaną strategię, aby spełnić wszystkie warunki bezpieczeństwa potrzebne do prawidłowego sterowania.
2.1 Przykład wielopoziomowego DLM w systemie Reduxi
Przedstawiono dwa przykłady, które są w praktyce najczęściej stosowane.
2.1.1 Przypadek z głównym licznikiem inteligentnym

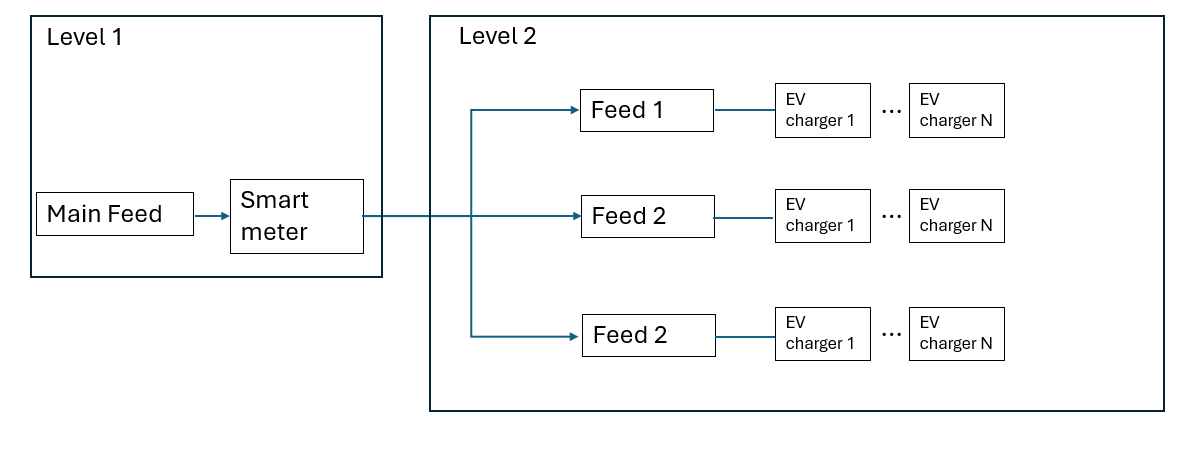

Poniżej podano przykład ze schematem instalacji dwupoziomowej:
Opis tekstowy tego obrazu
Schemat na białym tle z dwoma dużymi ramkami. Lewa ramka z opisem Level 1 zawiera pole Main Feed ze strzałką do pola Smart meter. Prawa ramka z opisem Level 2 zawiera trzy wiersze. Linia od Smart meter biegnie w prawo do linii pionowej, która rozgałęzia się strzałkami do trzech pól: Feed 1, Feed 2, Feed 2 (trzecie pole jest zapisane jako Feed 2). Każde pole feed jest połączone linią z polem EV charger 1, potem trzy kropki, a potem pole EV charger N.
W tym przykładzie pomiary z licznika inteligentnego są pobierane na głównym obwodzie zasilającym, a jeden licznik inteligentny wykrywa i mierzy zużycie całego budynku. Dla obwodów drugorzędnych na poziomie drugim pomiary są uzyskiwane (obliczane) bezpośrednio z poszczególnych ładowarek EV, a suma mocy każdej ładowarki EV działa jak „wirtualny” licznik inteligentny dla tego obwodu. Uwaga (ważne!): to podejście jest prawidłowe tylko wtedy, gdy do obwodu podłączone są wyłącznie ładowarki EV. W przeciwnym razie pomiary będą niedokładne.
Jak ustawić strategie w tym przykładzie:
- Najpierw trzeba ustawić strategię ogólną, obejmującą licznik inteligentny i wszystkie ładowarki:
W Reduxi Configurator w ramach Strategii dla kontrolera Reduxi zdefiniuj urządzenia sterowane (ładowarki EV) i urządzenie pomiarowe (licznik inteligentny):

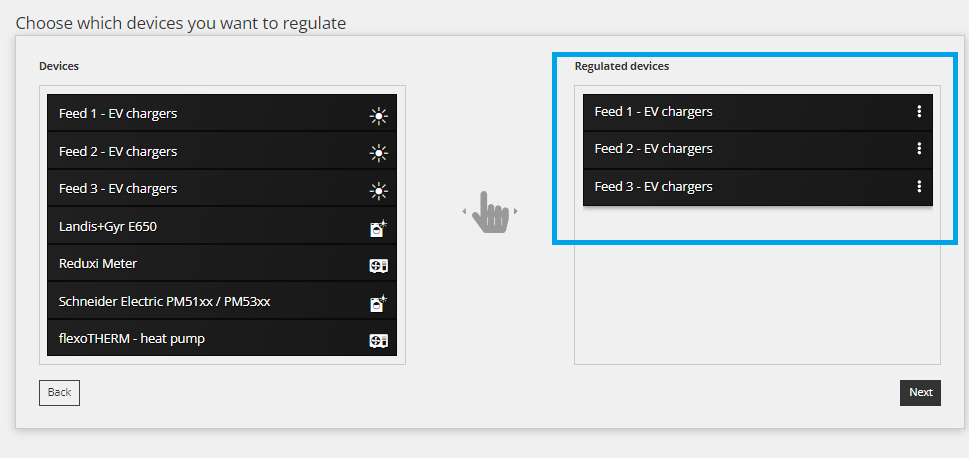

Urządzenie sterowane (wszystkie ładowarki EV):
Opis tekstowy tego obrazu
Zrzut ekranu kroku kreatora w Reduxi Configurator (jasny motyw). Nagłówek: Choose which devices you want to regulate. Lewa lista z nagłówkiem Devices i wierszami: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ikony słońca), Landis+Gyr E650 (ikona licznika z plusem), Reduxi Meter (ikona urządzenia), Schneider Electric PM51xx / PM53xx (ikona licznika z plusem), flexoTHERM - heat pump (ikona urządzenia). Pośrodku szara ikona dłoni ze strzałkami w lewo i w prawo. Prawa lista z nagłówkiem Regulated devices, zaznaczona niebieskim prostokątem, zawiera trzy wiersze, każdy z ikoną menu z trzema kropkami: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers. Przyciski: Back w lewym dolnym rogu, Next w prawym dolnym rogu.

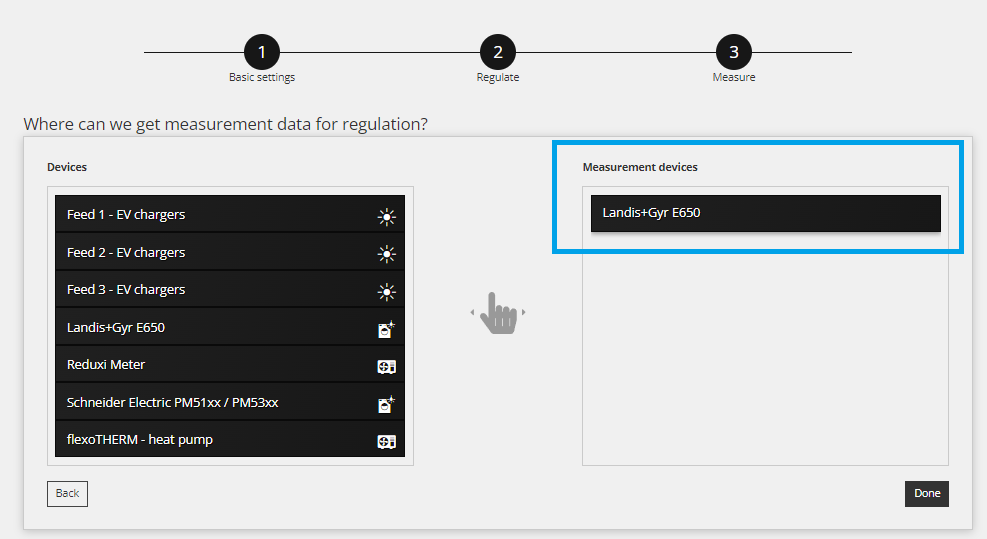

Urządzenie pomiarowe (licznik inteligentny):
Opis tekstowy tego obrazu
Zrzut ekranu kroku kreatora w Reduxi Configurator (jasny motyw), krok 3 Measure. Pasek kroków z trzema czarnymi ponumerowanymi kółkami: 1 Basic settings, 2 Regulate, 3 Measure. Pytanie: Where can we get measurement data for regulation? Lewa lista z nagłówkiem Devices i wierszami: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ikony słońca), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump. Pośrodku szara ikona dłoni ze strzałkami w lewo i w prawo. Prawa lista z nagłówkiem Measurement devices, zaznaczona niebieskim prostokątem, zawiera jeden wiersz: Landis+Gyr E650. Przyciski: Back w lewym dolnym rogu, Done w prawym dolnym rogu.

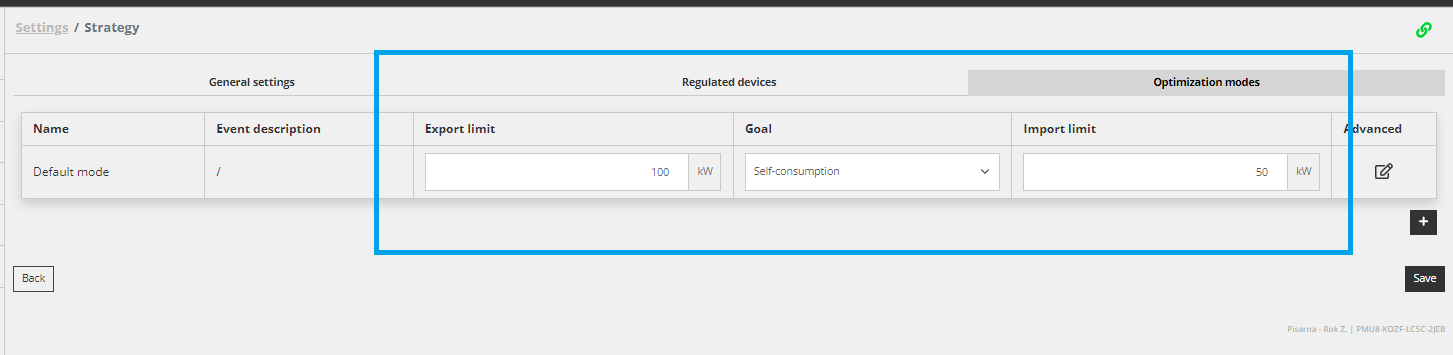

Ustaw limit eksportu/importu dla strategii ogólnej:
Opis tekstowy tego obrazu
Zrzut ekranu strony Reduxi Settings / Strategy z wybraną kartą „Optimization modes” (na obrazie zapisaną jako „Optimzation modes”). Karty: General settings, Regulated devices, Optimzation modes (wybrana, szare tło). Kolumny tabeli: Name, Event description, Export limit, Goal, Import limit, Advanced. Jeden wiersz: Name: Default mode; Event description: /; Export limit: 100 kW; Goal: Self-consumption (lista rozwijana); Import limit: 50 kW; Advanced: ikona edycji. W prawym górnym rogu zielona ikona połączenia, a pod tabelą czarny przycisk plus. Niebieski prostokąt podświetla obszar nad kolumnami Export limit, Goal i Import limit. Przyciski: Back (po lewej), Save (po prawej). Tekst stopki w prawym dolnym rogu: Pisarna - (name omitted) | PMU8-KOZF-LC5C-2JEB.
Po zdefiniowaniu strategii przypadek ogólny jest objęty, a Reduxi Controller obliczy wartość zadaną dla poszczególnych pojazdów elektrycznych, z uwzględnieniem ograniczeń głównego przyłącza do sieci.
- Następnie trzeba ustawić osobną strategię dla poszczególnego obwodu zasilającego:
W Reduxi Configurator w ramach Strategii dla kontrolera Reduxi zdefiniuj urządzenie sterowane (ładowarki EV obwodu pierwszego) i urządzenie pomiarowe (ładowarki EV w obwodzie pierwszym):

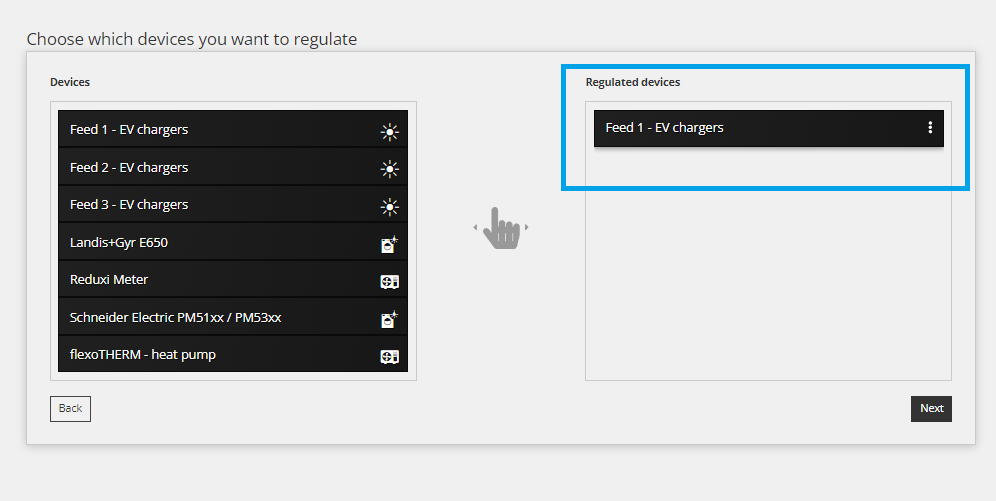

Urządzenie sterowane (ładowarki EV obwodu 1):
Opis tekstowy tego obrazu
Zrzut ekranu kroku kreatora strategii Reduxi do wyboru regulowanych urządzeń. Nagłówek: „Choose which devices you want to regulate”. Lewy panel „Devices” zawiera: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (każdy z ikoną przypominającą słońce), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump (każdy z ikoną typu licznik). Szara ikona dłoni z małymi strzałkami znajduje się między panelami. Prawy panel „Regulated devices” zawiera jeden wpis: Feed 1 - EV chargers, z ikoną menu z trzema kropkami. Niebieski prostokąt podświetla nagłówek „Regulated devices” i ten wpis. Przyciski: Back (lewy dolny róg), Next (prawy dolny róg).

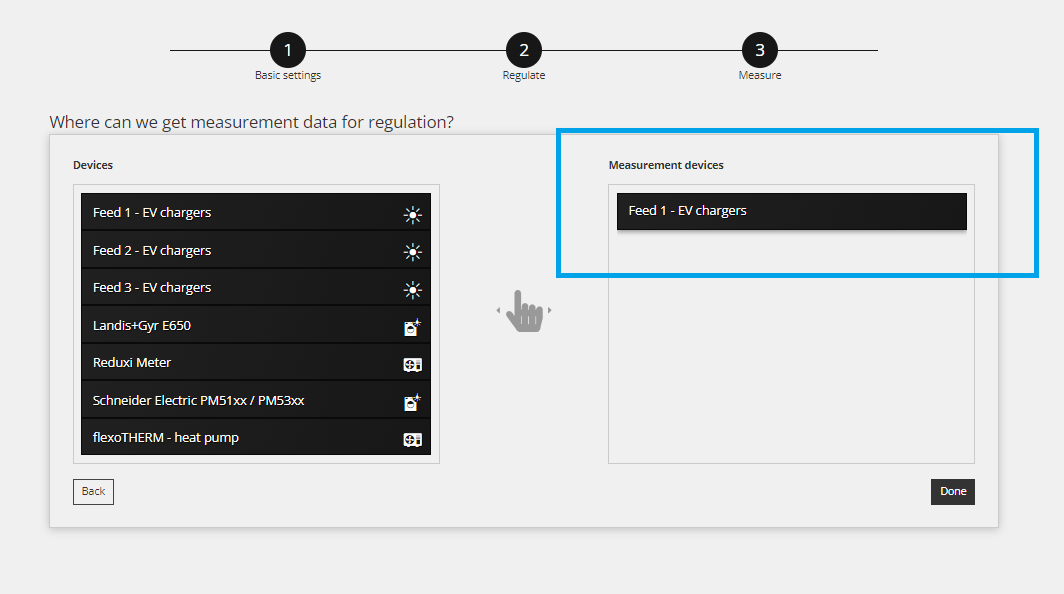

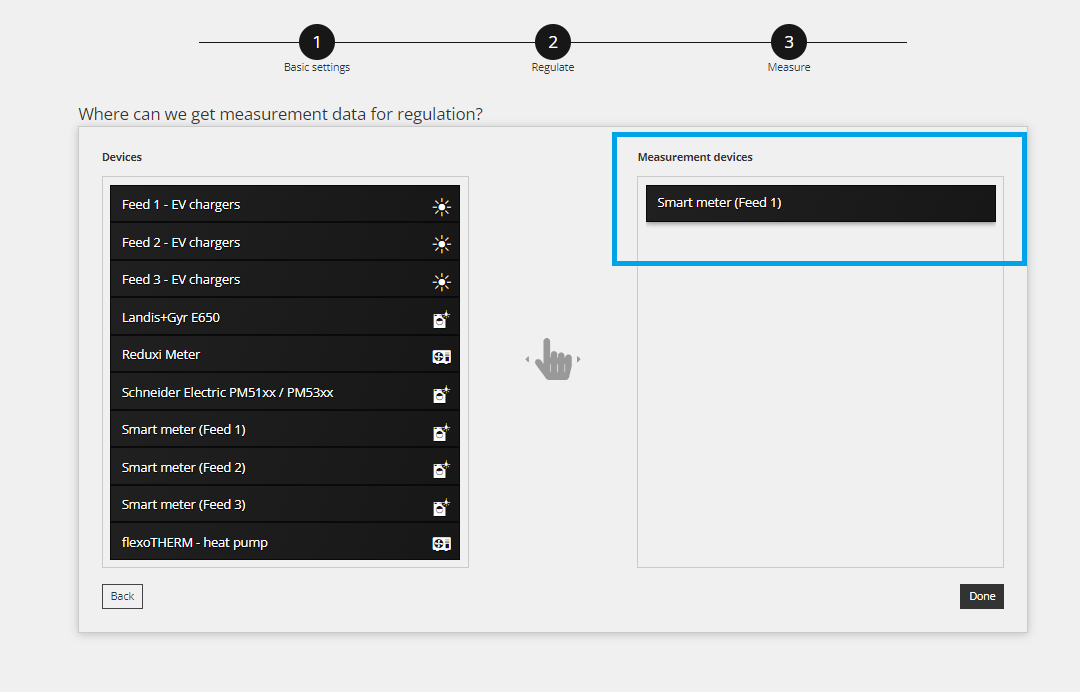

Urządzenie pomiarowe (ładowarki EV obwodu 1):
Opis tekstowy tego obrazu
Zrzut ekranu kroku 3 z 3 kreatora strategii Reduxi. Pasek postępu z kółkami: 1 Basic settings, 2 Regulate, 3 Measure (3 to bieżący krok). Nagłówek: „Where can we get measurement data for regulation?”. Lewy panel „Devices” zawiera: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ikony przypominające słońce), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump. Szara ikona dłoni z małymi strzałkami znajduje się między panelami. Prawy panel „Measurement devices” zawiera jeden wpis: Feed 1 - EV chargers. Niebieski prostokąt podświetla nagłówek „Measurement devices” i ten wpis. Przyciski: Back (lewy dolny róg), Done (prawy dolny róg).

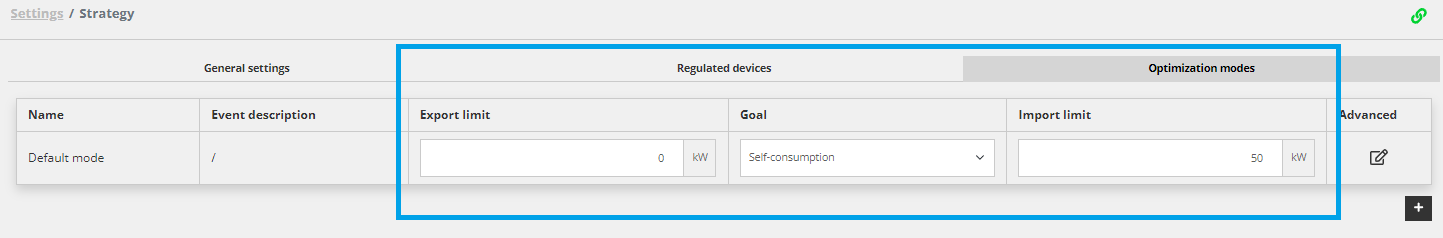

W razie potrzeby ustaw limit eksportu/importu dla strategii konkretnego obwodu:
Opis tekstowy tego obrazu
Zrzut ekranu strony Strategy w Reduxi Configurator (jasny motyw). Ścieżka: Settings / Strategy. W prawym górnym rogu zielona ikona połączenia. Trzy karty: General settings, Regulated devices (wybrana), Optimization modes (szara). Tabela z kolumnami Name, Event description, Export limit, Goal, Import limit, Advanced. Jeden wiersz: Name: Default mode; Event description: /; Export limit: 0 kW; Goal: Self-consumption (lista rozwijana); Import limit: 50 kW; Advanced: ikona edycji. Pod tabelą po prawej czarny przycisk ze znakiem plus. Niebieska prostokątna ramka obejmuje kolumny Export limit, Goal i Import limit razem z obszarem nagłówka kart nad nimi.
Tę samą procedurę trzeba zastosować dla obwodów 2 i 3, co daje łącznie cztery zdefiniowane strategie. Dzięki temu system Reduxi będzie miał wszystkie informacje potrzebne do bezpiecznego wykonywania DLM. Pamiętaj, że dla każdej ładowarki EV Reduxi Controller będzie w czasie rzeczywistym obliczać dwie wartości zadane, wynikające z poszczególnej strategii obejmującej daną ładowarkę EV. Reduxi Controller zawsze przyjmie niższą wartość zadaną, zapewniając maksymalną ochronę.
2.1.2 Przypadek z licznikami inteligentnymi niższego poziomu

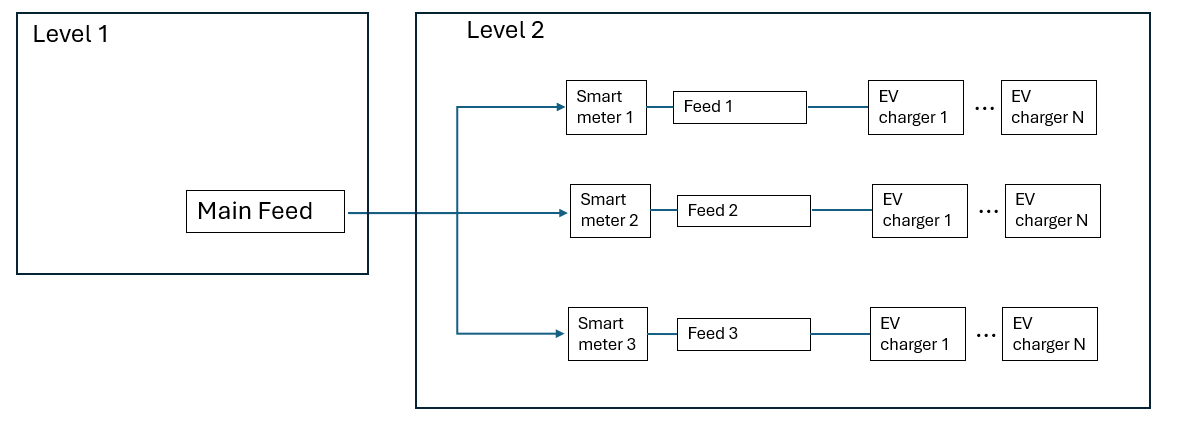

Poniżej podano przykład ze schematem instalacji dwupoziomowej:
Opis tekstowy tego obrazu
Schemat na białym tle z dwoma dużymi ramkami. Lewa ramka z opisem Level 1 zawiera jedno pole Main Feed. Linia od Main Feed biegnie w prawo do linii pionowej, która rozgałęzia się strzałkami do trzech pól w prawej ramce z opisem Level 2: Smart meter 1, Smart meter 2, Smart meter 3. Każde pole licznika inteligentnego jest połączone linią z polem odpowiednio Feed 1, Feed 2 lub Feed 3. Każde pole feed jest połączone linią z polem EV charger 1, potem trzy kropki, a potem pole EV charger N.
W tym przykładzie pomiary z liczników inteligentnych są pobierane na obwodach niższego poziomu, a trzy liczniki inteligentne wykrywają i mierzą zużycie poszczególnych obwodów. Aby uzyskać (obliczyć) pomiary głównego obwodu zasilającego, zużycia obwodów niższego poziomu są sumowane i działają jak „wirtualny” licznik inteligentny sieci.
Jak ustawić strategie w tym przykładzie:
- Najpierw trzeba ustawić strategię ogólną, obejmującą „wirtualny” licznik inteligentny, będący sumą trzech liczników inteligentnych niższego poziomu, oraz wszystkie ładowarki EV.
W Reduxi Configurator w ramach Strategii dla kontrolera Reduxi zdefiniuj urządzenie sterowane (wszystkie ładowarki EV) i urządzenie pomiarowe („wirtualny” licznik inteligentny):
Urządzenie sterowane (wszystkie ładowarki EV):
Opis tekstowy tego obrazu
Zrzut ekranu kroku kreatora w Reduxi Configurator (jasny motyw). Nagłówek: Choose which devices you want to regulate. Lewa lista z nagłówkiem Devices i wierszami: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ikony słońca), Landis+Gyr E650 (ikona licznika z plusem), Reduxi Meter (ikona urządzenia), Schneider Electric PM51xx / PM53xx (ikona licznika z plusem), flexoTHERM - heat pump (ikona urządzenia). Pośrodku szara ikona dłoni ze strzałkami w lewo i w prawo. Prawa lista z nagłówkiem Regulated devices, zaznaczona niebieskim prostokątem, zawiera trzy wiersze, każdy z ikoną menu z trzema kropkami: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers. Przyciski: Back w lewym dolnym rogu, Next w prawym dolnym rogu.

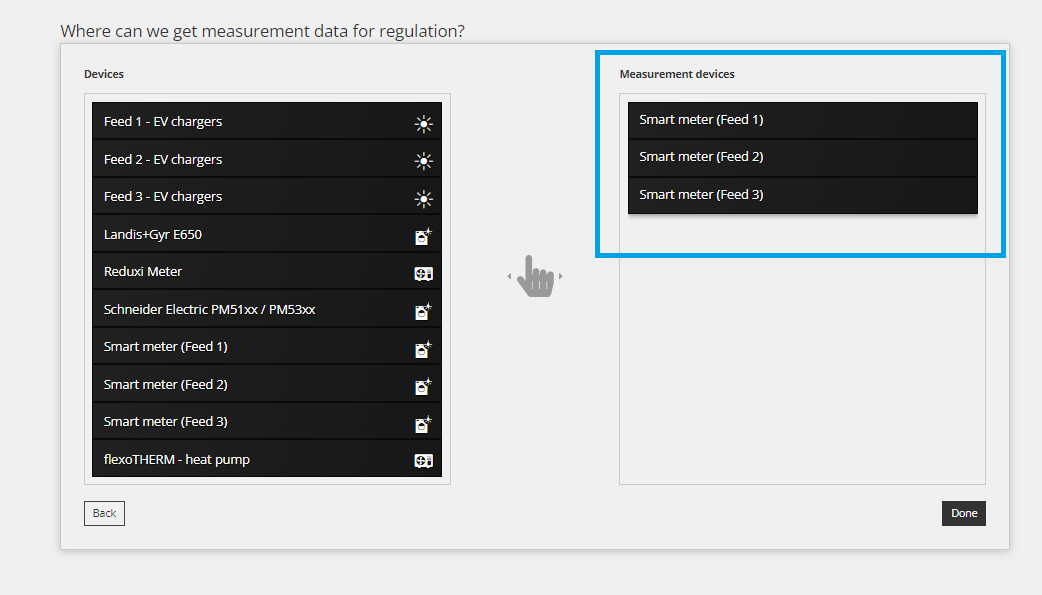

Urządzenie pomiarowe (wirtualny licznik inteligentny):
Opis tekstowy tego obrazu
Zrzut ekranu kreatora w Reduxi Configurator (jasny motyw). Pytanie: Where can we get measurement data for regulation? Lewa lista z nagłówkiem Devices i wierszami: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ikony słońca), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, Smart meter (Feed 1), Smart meter (Feed 2), Smart meter (Feed 3), flexoTHERM - heat pump. Pośrodku szara ikona dłoni ze strzałkami w lewo i w prawo. Prawa lista z nagłówkiem Measurement devices, zaznaczona niebieskim prostokątem, zawiera trzy wiersze: Smart meter (Feed 1), Smart meter (Feed 2), Smart meter (Feed 3). Przyciski: Back w lewym dolnym rogu, Done w prawym dolnym rogu.
Ustaw limit eksportu/importu dla strategii ogólnej:
Opis tekstowy tego obrazu
Zrzut ekranu strony Reduxi Settings / Strategy z wybraną kartą „Optimization modes” (na obrazie zapisaną jako „Optimzation modes”). Karty: General settings, Regulated devices, Optimzation modes (wybrana, szare tło). Kolumny tabeli: Name, Event description, Export limit, Goal, Import limit, Advanced. Jeden wiersz: Name: Default mode; Event description: /; Export limit: 100 kW; Goal: Self-consumption (lista rozwijana); Import limit: 50 kW; Advanced: ikona edycji. W prawym górnym rogu zielona ikona połączenia, a pod tabelą czarny przycisk plus. Niebieski prostokąt podświetla obszar nad kolumnami Export limit, Goal i Import limit. Przyciski: Back (po lewej), Save (po prawej). Tekst stopki w prawym dolnym rogu: Pisarna - (name omitted) | PMU8-KOZF-LC5C-2JEB.
- Następnie trzeba ustawić osobną strategię dla poszczególnego obwodu zasilającego:
W Reduxi Configurator w ramach Strategii dla kontrolera Reduxi zdefiniuj urządzenia sterowane (ładowarki EV obwodu pierwszego) i urządzenia pomiarowe (ładowarki EV w obwodzie pierwszym):
Urządzenie sterowane (licznik inteligentny obwodu 1):
Opis tekstowy tego obrazu
Zrzut ekranu kroku kreatora strategii Reduxi do wyboru regulowanych urządzeń. Nagłówek: „Choose which devices you want to regulate”. Lewy panel „Devices” zawiera: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (każdy z ikoną przypominającą słońce), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump (każdy z ikoną typu licznik). Szara ikona dłoni z małymi strzałkami znajduje się między panelami. Prawy panel „Regulated devices” zawiera jeden wpis: Feed 1 - EV chargers, z ikoną menu z trzema kropkami. Niebieski prostokąt podświetla nagłówek „Regulated devices” i ten wpis. Przyciski: Back (lewy dolny róg), Next (prawy dolny róg).
Urządzenie pomiarowe (ładowarki EV obwodu 1):
Opis tekstowy tego obrazu
Zrzut ekranu kreatora w Reduxi Configurator (jasny motyw), krok 3 Measure. Pasek kroków z trzema czarnymi ponumerowanymi kółkami: 1 Basic settings, 2 Regulate, 3 Measure. Pytanie: Where can we get measurement data for regulation? Lewa lista z nagłówkiem Devices i wierszami: Feed 1 - EV chargers (ikona słońca), Feed 2 - EV chargers (ikona słońca), Feed 3 - EV chargers (ikona słońca), Landis+Gyr E650 (ikona licznika z plusem), Reduxi Meter (ikona urządzenia), Schneider Electric PM51xx / PM53xx (ikona licznika z plusem), Smart meter (Feed 1) (ikona licznika z plusem), Smart meter (Feed 2) (ikona licznika z plusem), Smart meter (Feed 3) (ikona licznika z plusem), flexoTHERM - heat pump (ikona urządzenia). Pośrodku szara ikona dłoni ze strzałkami w lewo i w prawo. Prawa lista z nagłówkiem Measurement devices, zaznaczona niebieskim prostokątem, zawiera jeden wiersz: Smart meter (Feed 1). Przyciski: Back w lewym dolnym rogu, Done w prawym dolnym rogu.
W razie potrzeby ustaw limit eksportu/importu dla strategii konkretnego obwodu:
Opis tekstowy tego obrazu
Zrzut ekranu strony Strategy w Reduxi Configurator (jasny motyw). Ścieżka: Settings / Strategy. W prawym górnym rogu zielona ikona połączenia. Trzy karty: General settings, Regulated devices (wybrana), Optimization modes (szara). Tabela z kolumnami Name, Event description, Export limit, Goal, Import limit, Advanced. Jeden wiersz: Name: Default mode; Event description: /; Export limit: 0 kW; Goal: Self-consumption (lista rozwijana); Import limit: 50 kW; Advanced: ikona edycji. Pod tabelą po prawej czarny przycisk ze znakiem plus. Niebieska prostokątna ramka obejmuje kolumny Export limit, Goal i Import limit razem z obszarem nagłówka kart nad nimi.
Tę samą procedurę trzeba zastosować dla obwodów 2 i 3, co daje łącznie cztery zdefiniowane strategie. Dzięki temu system Reduxi będzie miał wszystkie informacje potrzebne do bezpiecznego wykonywania DLM. Pamiętaj, że dla każdej ładowarki EV Reduxi Controller będzie w czasie rzeczywistym obliczać dwie wartości zadane, wynikające z poszczególnej strategii obejmującej daną ładowarkę EV. Reduxi Controller zawsze przyjmie niższą wartość zadaną, zapewniając maksymalną ochronę.
Więcej informacji znajdziesz, przechodząc do Reduxi Configurator.
Do wizualizacji danych uzyskanych z urządzenia służy aplikacja w chmurze: Reduxi Cloud.
