Styki SG regulują pompę ciepła Mitsubishi Ecodan za pośrednictwem Reduxi Gateway, wykorzystując sygnały wyjściowe przekaźnika. Wykorzystując elastyczne pompy ciepła, możemy obniżyć koszty energii elektrycznej o 30%.

1. Komponenty do ustanowienia połączenia między sterownikiem Reduxi a pompą ciepła Mitsubishi Ecodan.

Aby ustanowić połączenie między sterownikiem Reduxi a pompą ciepła Mitsubishi Ecodan, użytkownik będzie potrzebował:

1. Kontroler Reduxi
2. Urządzenie Reduxi Gateway z 3x (30:1A) czujnikami prądu (CT)

Urządzenie Reduxi Gateway należy najpierw dodać (podłączyć) do sterownika Reduxi, aby uruchomić tryby pracy pompy ciepła. Połączenie można nawiązać bezprzewodowo (WLAN) lub przewodowo za pomocą kabla UTP (LAN). Więcej informacji na temat połączenia można znaleźć na stronie połączenie bramki ze sterownikiem. Urządzenie Reduxi Gateway zawiera również 3x(30:1A) czujniki prądu (transformator) używane do pomiaru prądu elektrycznego (tj. mocy) dla każdej fazy pompy ciepła. Dodatkowo dwa wyjścia przekaźnikowe służą do generowania sygnałów do styków SG-ready, wpływając na tryby pracy pompy ciepła.

2. Podłączanie urządzenia Reduxi Gateway do lokalnej sieci internetowej

Poniżej przedstawiono symboliczny obraz całego połączenia sterownika Reduxi z pompą ciepła:

Aby uzyskać więcej informacji na temat podłączania urządzenia Reduxi Gateway, kliknij link: Jak skonfigurować Reduxi Gateway.

3. Podłączenie przekaźnika urządzeń Reduxi GW do styków SG pompy ciepła

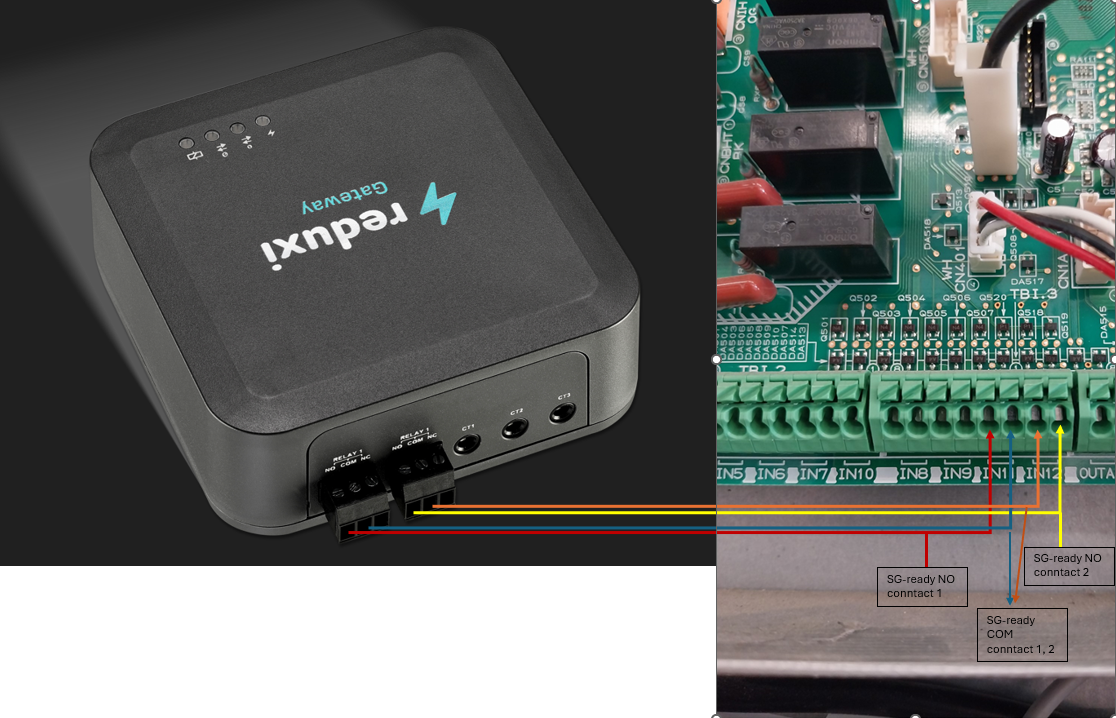

Aby fizycznie podłączyć przekaźniki urządzenia Reduxi Gateway do styków SG-ready na pompie ciepła, konieczne jest określenie dokładnych lokalizacji styków SG-ready na płytce drukowanej pompy ciepła. Jak pokazano na poniższym rysunku, zilustrowano dokładne pozycje styków SG-ready na płytce drukowanej pompy ciepła Mitsubishi Ecodan wraz z ich dokładnymi połączeniami z urządzeniem Reduxi Gateway.

Uwaga: Urządzenie Reduxi Gateway umożliwia korzystanie z wyjść przekaźnikowych jako stale zamkniętych " Normalnie zamknięte - NC " lub otwarte " normalnie otwarte - NO ", podczas gdy w przypadku termostatu Mitsubishi Ecodan stosujemy NO styki.

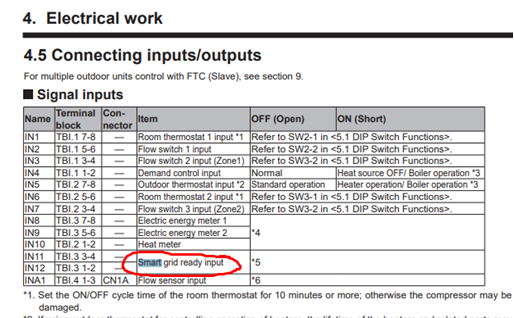

Dodatkowa tabela dla specyfikacji styków SG-ready:

4. Urządzenie Reduxi Gateway jako miernik z czujnikami prądu

Czujniki prądu (CT) znajdują się w zestawie z urządzeniem Reduxi Gateway i muszą być podłączone do trzech wejść dla każdej fazy, jak pokazano na poniższym rysunku.

Czujnik prądu obejmuje poszczególne fazy (L1, L2, L3) pompy ciepła, rysunek poniżej:

5. Dodanie pompy ciepła jako nowego urządzenia w konfiguratorze Reduxi

Aby dodać nową pompę ciepła jako urządzenie lub edytować istniejącą, należy wykonać następujące kroki, wyszczególnione w poszczególnych punktach poniżej.

5.1 Dodawanie urządzenia

Zaloguj się lokalnie do konfiguratora Reduxi na kontrolerze i naciśnij przycisk Dodaj urządzenie.

5.2 Wybierz urządzenie, które chcesz dodać

W pierwszym kroku wybierz podstawowe parametry urządzenia, które chcesz dodać:

• Typ urządzenia: HVAC,
• Typ: Redxi Meter
• Nazwa: Określa nazwę urządzenia.

5.3 Ustawienia podstawowe

5.4 Kanał komunikacji

Pierwsza część konfiguracji kanału komunikacyjnego jest przeznaczona do połączenia urządzenia Reduxi Gateway z kontrolerem Reduxi. Wypełnij pola, jak pokazano na poniższym obrazku (wypełniane automatycznie).

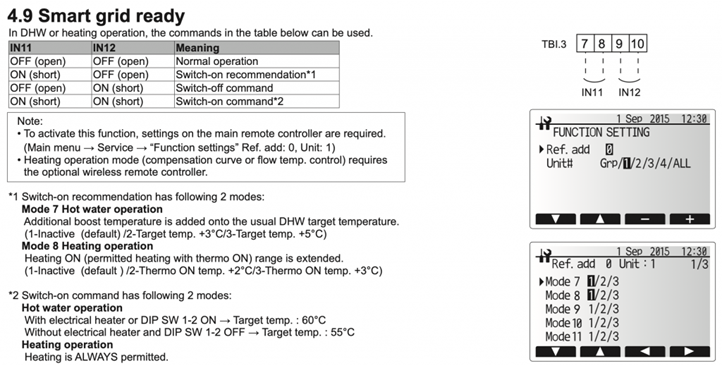

Logika kombinacji sygnałów SG-ready:

Druga część kanału komunikacyjnego jest przeznaczona dla bieżących ustawień czujnika urządzenia Reduxi Gateway, gdzie wybieramy "Auto detect from gateway" dla wszystkich bieżących czujników.

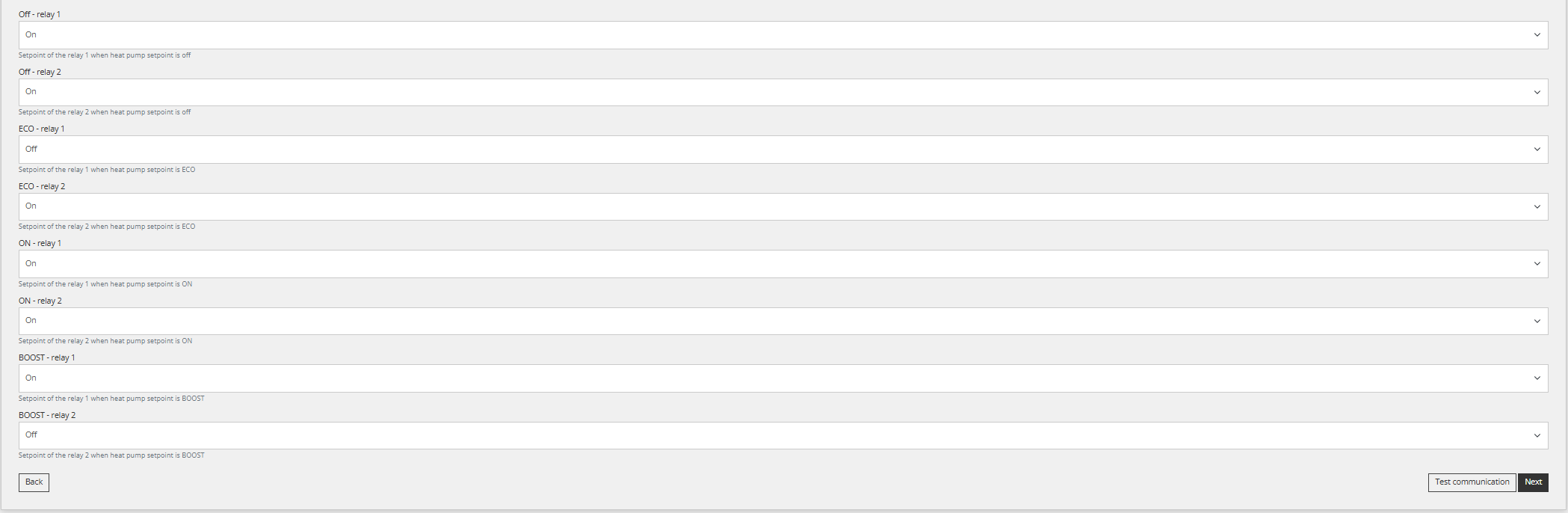

Logika kombinacji sygnałów przekaźników na urządzeniu Reduxi GW:

5.5 Test komunikacji

Test komunikacji przeprowadza się za pomocą przycisku "Test komunikacji", znajdującego się w prawym dolnym rogu po wszystkich polach parametrów kanału komunikacyjnego.

Test komunikacji może zwrócić dwie odpowiedzi:

1. Komunikacja działa prawidłowo, zdjęcie poniżej:

2. Komunikacja nie działa prawidłowo, zdjęcie poniżej:

5.6 Ustawienia zaawansowane

Ustawienie zaawansowane jest dowolne i zależy od konkretnych potrzeb lokalizacji, w której zainstalowany jest kontroler Reduxi. Po zakończeniu wszystkich ustawień zaawansowanych naciśnij przycisk "Gotowe" w prawym dolnym rogu.

5.7 Ostatnie pomiary

Po pomyślnym nawiązaniu komunikacji z urządzeniem, możemy sprawdzić wartości na urządzeniu jako dodatkowy test. Odbywa się to poprzez kliknięcie wyboru urządzenia na ekranie głównym, gdzie wybieramy nową dodaną pompę ciepła w strukturze drzewa.

Jeśli chcemy, aby urządzenie było zarządzane przez strategię, tryb zarządzania musi być ustawiony na "Automatyczny", ale jeśli przełączymy się na tryb ręczny, możemy przetestować działanie różnych stanów.

Po pomyślnym dodaniu urządzenia i sprawdzeniu wartości, urządzenie może być kontrolowane i sterowane za pośrednictwem aplikacji aplikację Reduxi.
