Typowe przypadki użycia rozwiązania Reduxi
1 Steruj ładowaniem swojego pojazdu elektrycznego

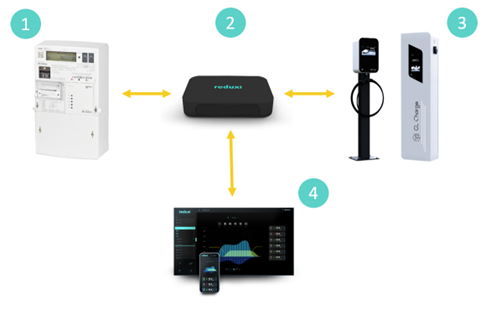

Opis tekstowy tego obrazuSchemat z czterema ponumerowanymi elementami na białym tle, połączonymi żółtymi strzałkami dwukierunkowymi. 1: biały licznik energii elektrycznej z wyświetlaczem i przyciskami (model nieczytelny). 2: czarne urządzenie Reduxi (logo reduxi na górze). 3: dwie ładowarki EV, czarna ładowarka słupkowa z ekranem i kablem ładującym oraz biała ładowarka ścienna z nadrukowanym tekstem CL Charge. 4: panel oprogramowania Reduxi na monitorze i telefonie, pokazujący kolorowy wykres i listę przycisków. Strzałki: między 1 a 2, między 2 a 3 oraz od 2 w dół do 4. |
Opis tekstowy tego obrazuTurkusowa ikona na białym tle: zarys zaokrąglonego kwadratu z trzema pionowymi paskami przypominającymi suwaki, z których każdy ma okrągłą monetę ze znakiem euro na innej wysokości (lewy pasek: środek, środkowy pasek: nisko, prawy pasek: wysoko). Symbol sterowania na podstawie cen. Obniż koszty Opis tekstowy tego obrazuMała turkusowa ikona na białym tle: zarys zaokrąglonego kwadratu z turkusową krzywą fali z jednym wysokim szczytem pośrodku i niskimi fragmentami po obu stronach. Krótka czerwona linia zaznacza wierzchołek szczytu, dwie zielone zakrzywione strzałki wskazują od szczytu w dół na obie strony, a po bokach znajdują się dwie krótkie zielone poziome linie. Symbol redukcji szczytów. Ładuj przy niższych cenach Opis tekstowy tego obrazuMała turkusowa ikona na białym tle: zarys zaokrąglonego kwadratu z turkusową krzywą fali, która zaczyna się wysokim szczytem po lewej i maleje w prawo. Czerwona pozioma linia biegnie u góry na wysokości pierwszego szczytu. Symbol linii limitu nad zmienną krzywą. Ogranicz moc pobieraną z sieci |
- Podłącz Reduxi (2) do inteligentnego licznika energii elektrycznej (1)
- Podłącz Reduxi (2) do swojej stacji ładowania (3)
- Steruj mocą ładowania (3), aby:
- Obniżyć koszty (ładować w czasie niższych cen energii)
- Nie przeciążyć maksymalnej mocy z sieci (zmniejszać moc ładowania, gdy inne urządzenia zużywają energię)
- Analizować dane w aplikacji webowej lub mobilnej (4)
2 Steruj swoim programem ogrzewania

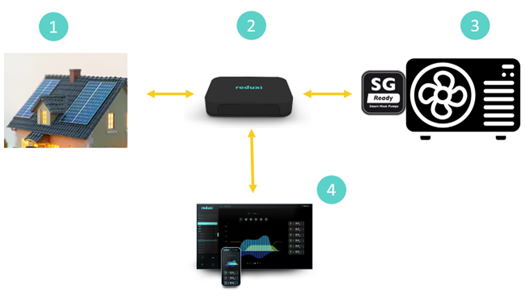

Opis tekstowy tego obrazuSchemat z czterema ponumerowanymi elementami na białym tle, połączonymi żółtymi strzałkami dwukierunkowymi. 1: zdjęcie domu z panelami fotowoltaicznymi na dachu. 2: czarne urządzenie Reduxi (logo reduxi na górze). 3: czarna ikona zewnętrznej jednostki pompy ciepła z wentylatorem, z odznaką SG Ready po lewej stronie (tekst: SG, Ready, Smart Heat Pumps). 4: panel oprogramowania Reduxi na monitorze i telefonie, pokazujący kolorowy wykres i listę przycisków. Strzałki: między 1 a 2, między 2 a 3 oraz od 2 w dół do 4. |
Opis tekstowy tego obrazuTurkusowa ikona na białym tle: zarys zaokrąglonego kwadratu z trzema pionowymi paskami przypominającymi suwaki, z których każdy ma okrągłą monetę ze znakiem euro na innej wysokości (lewy pasek: środek, środkowy pasek: nisko, prawy pasek: wysoko). Symbol sterowania na podstawie cen. Obniż koszty Opis tekstowy tego obrazuTurkusowa ikona na białym tle: zarys zaokrąglonego kwadratu ze słońcem nad pochylonym panelem fotowoltaicznym narysowanym jako siatka. Symbol energii słonecznej. Wykorzystuj energię, którą produkujesz Opis tekstowy tego obrazuMała turkusowa ikona na białym tle: zarys zaokrąglonego kwadratu z turkusową krzywą fali z jednym wysokim szczytem pośrodku i niskimi fragmentami po obu stronach. Krótka czerwona linia zaznacza wierzchołek szczytu, dwie zielone zakrzywione strzałki wskazują od szczytu w dół na obie strony, a po bokach znajdują się dwie krótkie zielone poziome linie. Symbol redukcji szczytów. Ogrzewaj przy niższych cenach |
- Podłącz Reduxi (2) do elektrowni fotowoltaicznej (1)
- Podłącz Reduxi (2) do pompy ciepła (3)
- Steruj pompą ciepła (3), aby:
- Obniżyć koszty (wykorzystywać energię wyprodukowaną przez elektrownię fotowoltaiczną i/lub sterować elektrownią na podstawie dynamicznych cen energii)
- Zwiększyć samowystarczalność i pomagać środowisku
- Zachować komfort, kontrolując koszty
- Analizować dane w aplikacji webowej lub mobilnej (4)
3 Stań się w pełni samowystarczalny i zarabiaj

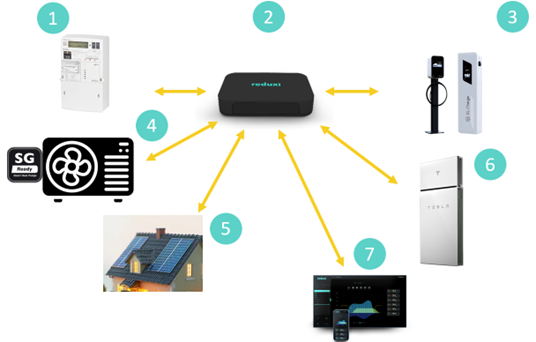

Opis tekstowy tego obrazuSchemat z siedmioma ponumerowanymi elementami na białym tle. Pośrodku u góry: 2: czarne urządzenie Reduxi. Żółte strzałki dwukierunkowe łączą je z: 1: białym licznikiem energii elektrycznej (lewy górny róg); 3: dwiema ładowarkami EV, czarną ładowarką słupkową i białą ładowarką ścienną (prawy górny róg); 4: czarną zewnętrzną jednostką pompy ciepła z odznaką SG Ready (po lewej); 5: domem z panelami fotowoltaicznymi na dachu (lewy dolny róg); 6: białym stojącym domowym magazynem energii; 7: panelem oprogramowania Reduxi na monitorze i telefonie z kolorowym wykresem (u dołu). |
Opis tekstowy tego obrazuTurkusowa ikona na białym tle: zarys zaokrąglonego kwadratu z trzema pionowymi paskami przypominającymi suwaki, z których każdy ma okrągłą monetę ze znakiem euro na innej wysokości (lewy pasek: środek, środkowy pasek: nisko, prawy pasek: wysoko). Symbol sterowania na podstawie cen. Obniżaj koszty i zarabiaj Opis tekstowy tego obrazuTurkusowa ikona na białym tle: zarys zaokrąglonego kwadratu ze słońcem nad pochylonym panelem fotowoltaicznym narysowanym jako siatka. Symbol energii słonecznej. Wykorzystuj energię, którą produkujesz Opis tekstowy tego obrazuMała turkusowa ikona na białym tle: zarys zaokrąglonego kwadratu z turkusową krzywą fali z jednym wysokim szczytem pośrodku i niskimi fragmentami po obu stronach. Krótka czerwona linia zaznacza wierzchołek szczytu, dwie zielone zakrzywione strzałki wskazują od szczytu w dół na obie strony, a po bokach znajdują się dwie krótkie zielone poziome linie. Symbol redukcji szczytów. Korzystaj z energii przy niższych cenach Opis tekstowy tego obrazuMała turkusowa ikona na białym tle: zarys zaokrąglonego kwadratu z szarą baterią z turkusowymi paskami naładowania, otoczoną dwiema okrągłymi strzałkami (symbol cyklu ładowania i rozładowania). Magazynuj nadwyżki energii Opis tekstowy tego obrazuMała turkusowa ikona na białym tle: zarys zaokrąglonego kwadratu z rysunkiem liniowym słupa linii przesyłowej wysokiego napięcia (wieży energetycznej). Wysyłaj swoją energię do sieci przy wysokich cenach |
- Podłącz Reduxi (2) do wszystkich swoich inteligentnych urządzeń energetycznych (licznika energii elektrycznej (1), stacji ładowania (3), pompy ciepła (4), elektrowni słonecznej (5) i magazynu energii BESS (6))
- Steruj wszystkimi urządzeniami, aby:
- Obniż koszty
- Stać się samowystarczalnym dzięki magazynowaniu energii w magazynie baterii
- Zarabiać na handlu energią elektryczną i współpracy w ramach usług systemowych
4 Konkretny przykład połączenia
Opis tekstowy tego obrazu

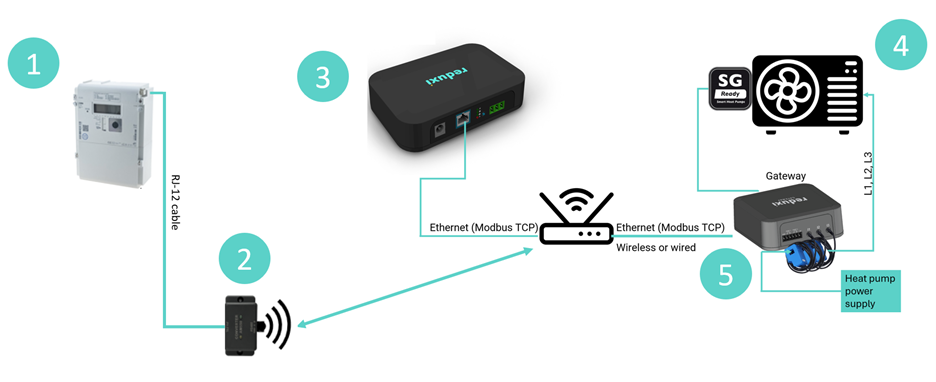

Schemat połączeń z pięcioma ponumerowanymi elementami na białym tle, narysowany turkusowymi liniami. 1: biały licznik energii elektrycznej, połączony linią z podpisem RJ-12 cable z elementem 2. 2: małe czarne urządzenie z symbolem fal radiowych obok, połączone strzałką dwukierunkową z ikoną routera (symbol bezprzewodowy). 3: czarne urządzenie Reduxi z gniazdem zasilania, portem Ethernet i zielonymi cyframi wyświetlacza z boku; jego port Ethernet jest połączony linią z podpisem Ethernet (Modbus TCP) z routerem. Router jest połączony drugą linią z podpisem Ethernet (Modbus TCP), z tekstem Wireless or wired poniżej, z urządzeniem oznaczonym Gateway (czarny Reduxi Gateway z trzema niebieskimi cęgami prądowymi, element 5). 4: czarna zewnętrzna jednostka pompy ciepła z odznaką SG Ready (Smart Heat Pumps). Gateway jest połączony linią ze stroną pompy ciepła z odznaką SG Ready, a linia z podpisem L1, L2, L3 prowadzi od cęgów prądowych do pompy ciepła. Turkusowe pole z podpisem Heat pump power supply jest połączone linią z cęgami prądowymi (5).
- Podłącz licznik energii (Iskraemeco AM550) (1) do konwertera P1-WiFi (2) podłączonego do sieci lokalnej
- Podłącz Reduxi Gateway (5) do tej samej sieci lokalnej przewodowo lub bezprzewodowo
- Podłącz Reduxi Gateway (5) do pompy ciepła (4) przez styki SmartGrid (SG) Ready, korzystając z wyjść przekaźnikowych, i mierz prąd pompy ciepła za pomocą przekładników prądowych
- Podłącz Reduxi Controller (3) do tej samej sieci lokalnej i steruj urządzeniem
