Zintegruj Reduxi z ładowarką ABB Terra Wall-Box przez Wi-Fi, wykorzystując protokół Modbus TCP/RTU lub OCPP. Elastyczność Reduxi pozwala na redukcję kosztów nawet o 30%.
1. Zainstaluj aplikację TerraConfig
1.1 Platforma TerraConfig:
https://abb.installer.chargedot.com/#/login
1.2 Aplikacja jest dostępna w sklepie Google Store:
https://play.google.com/store/apps/details?id=com.abbemobility.terraconfig
1.3 Aplikacja jest dostępna w sklepie Apple App Store:
https://apps.apple.com/us/app/terraconfig/id6443887124
2. Połącz się z aplikacją TerraConfig

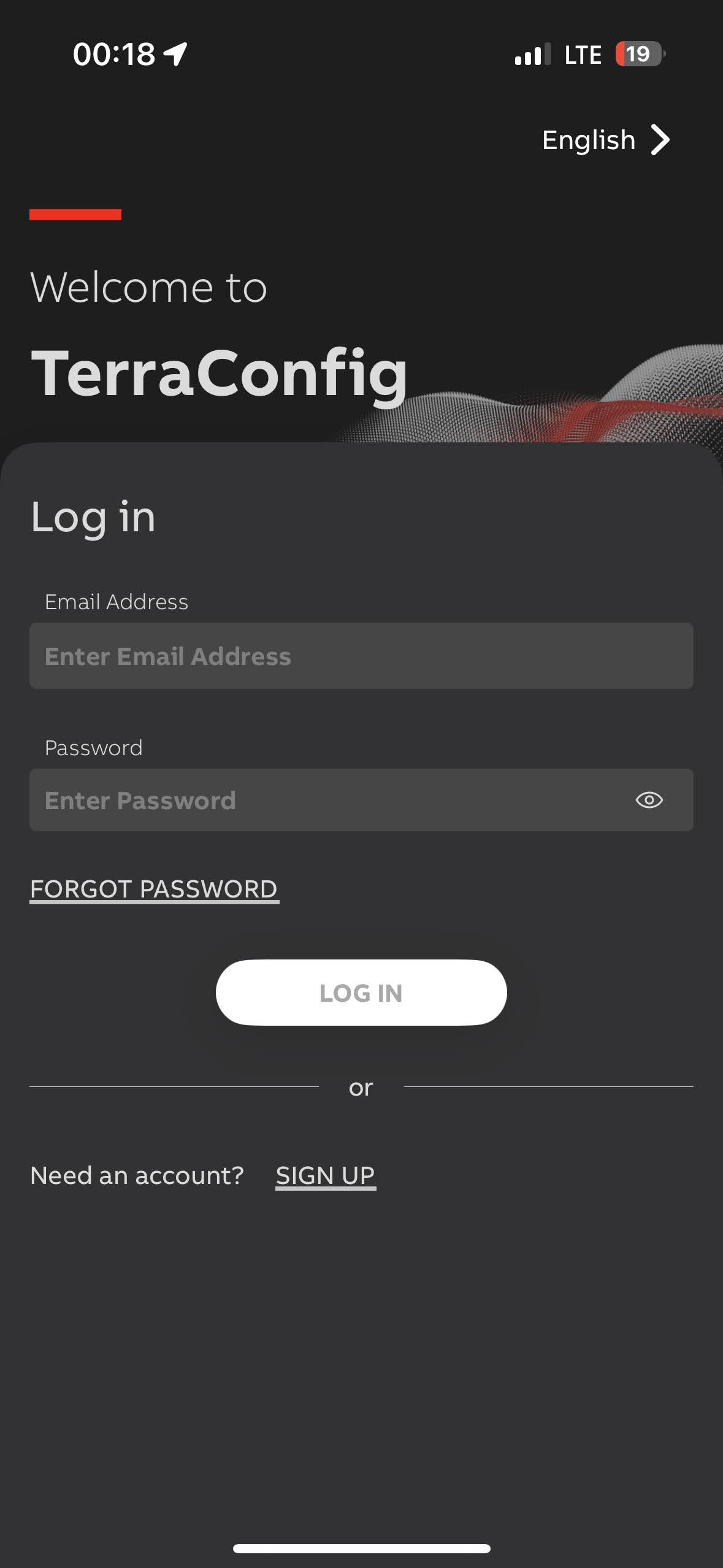

2.1 Logowanie/Rejestracja w aplikacji TerraConfig
Otwórz aplikację i zaloguj się lub zarejestruj nowe konto, klikając przycisk „ZAREJESTRUJ SIĘ”, a następnie zaloguj się.
2.1.1 Ustawienia ładowarki TerraConfig
Po zalogowaniu należy skonfigurować aplikację TerraConfig.

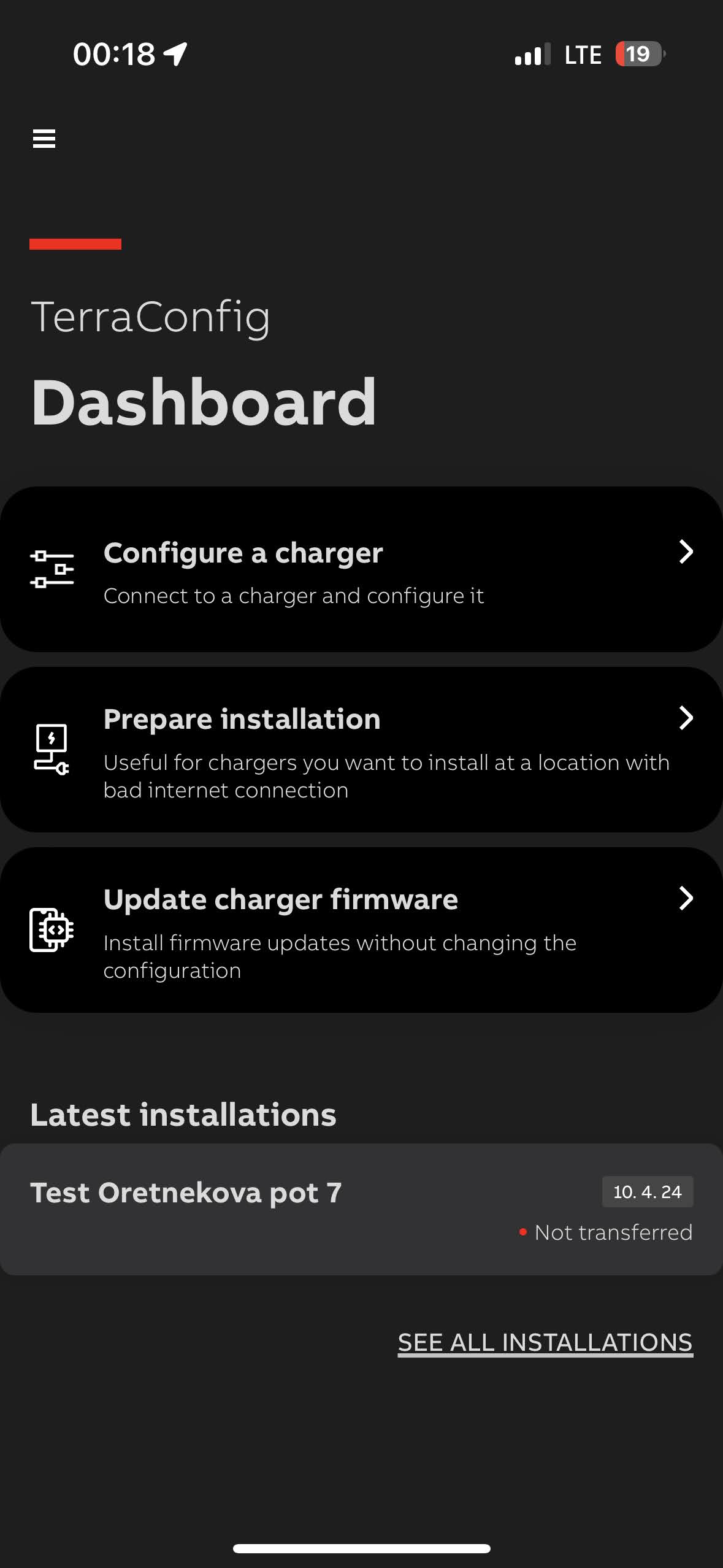

- Panel (kliknij na Konfiguruj ładowarkę):
- Podłącz do ładowarki (dostępne urządzenie):
- Wypełnij ustawienia podstawowe:

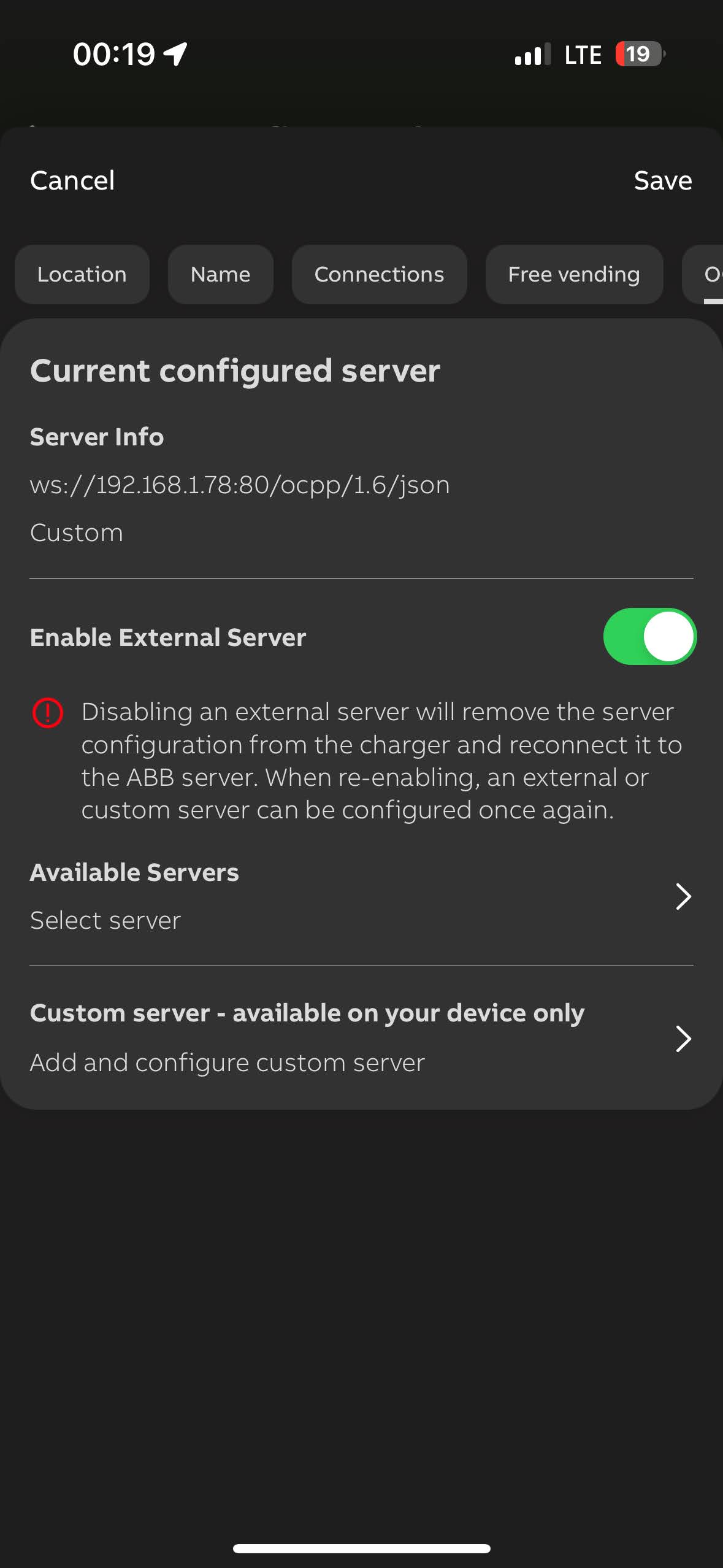

2.1.2 Parametry serwera OCPP ładowarki TerraConfig
- Włącz serwer zewnętrzny.
- Serwer url OCPP jest uzyskiwany z kontrolera Reduxi.

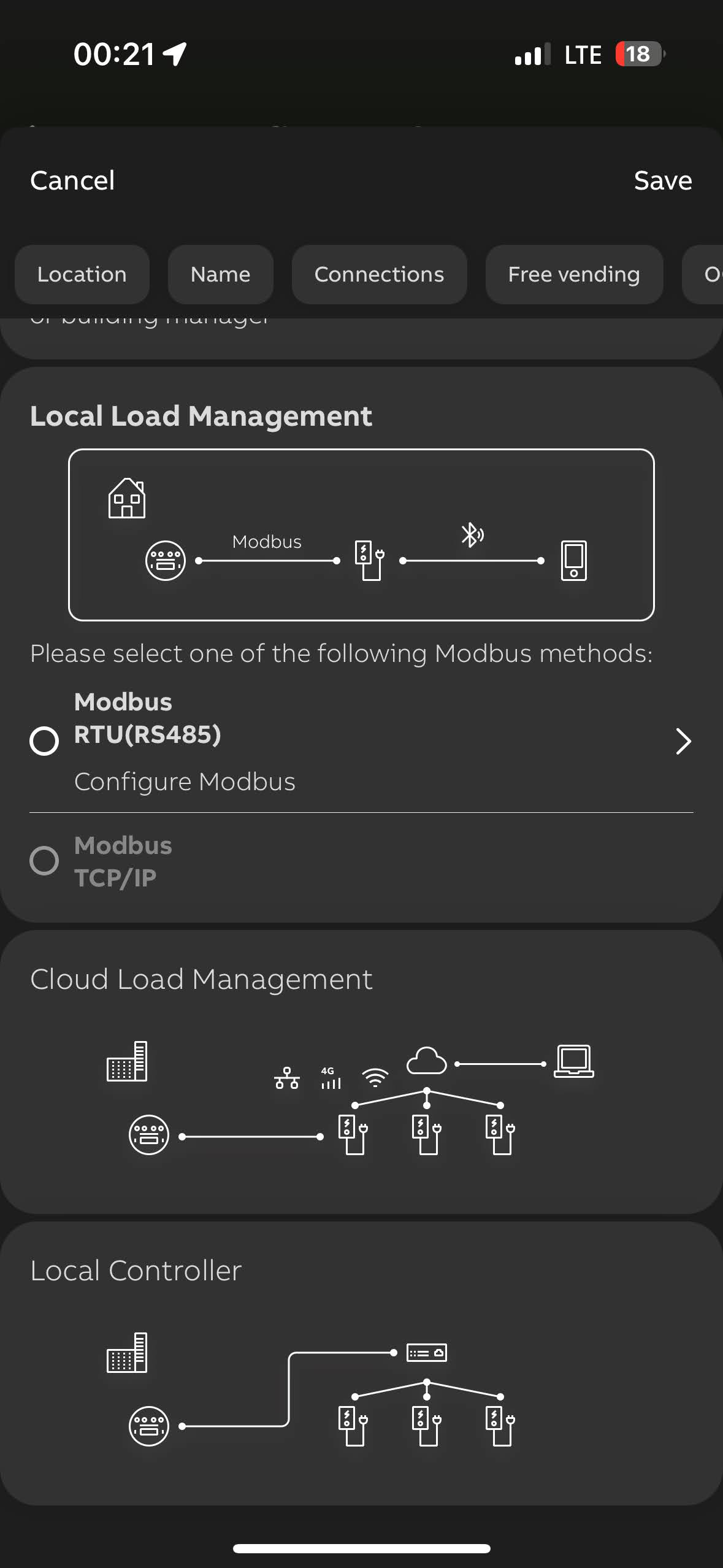

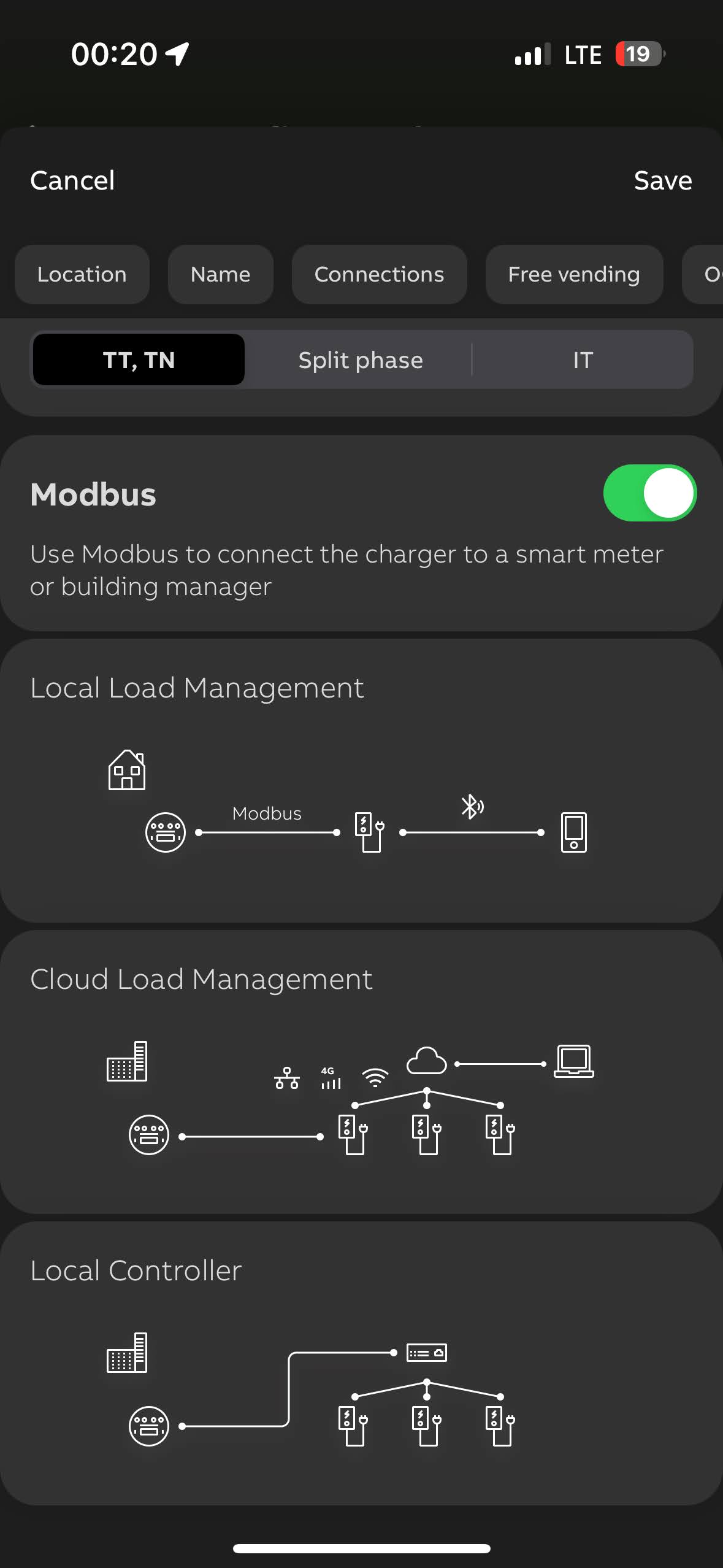

- Wypełnij parametry zarządzania energią (włącz Modbus):
2.1.4 Ustawienia Modbus ładowarki TerraConfig

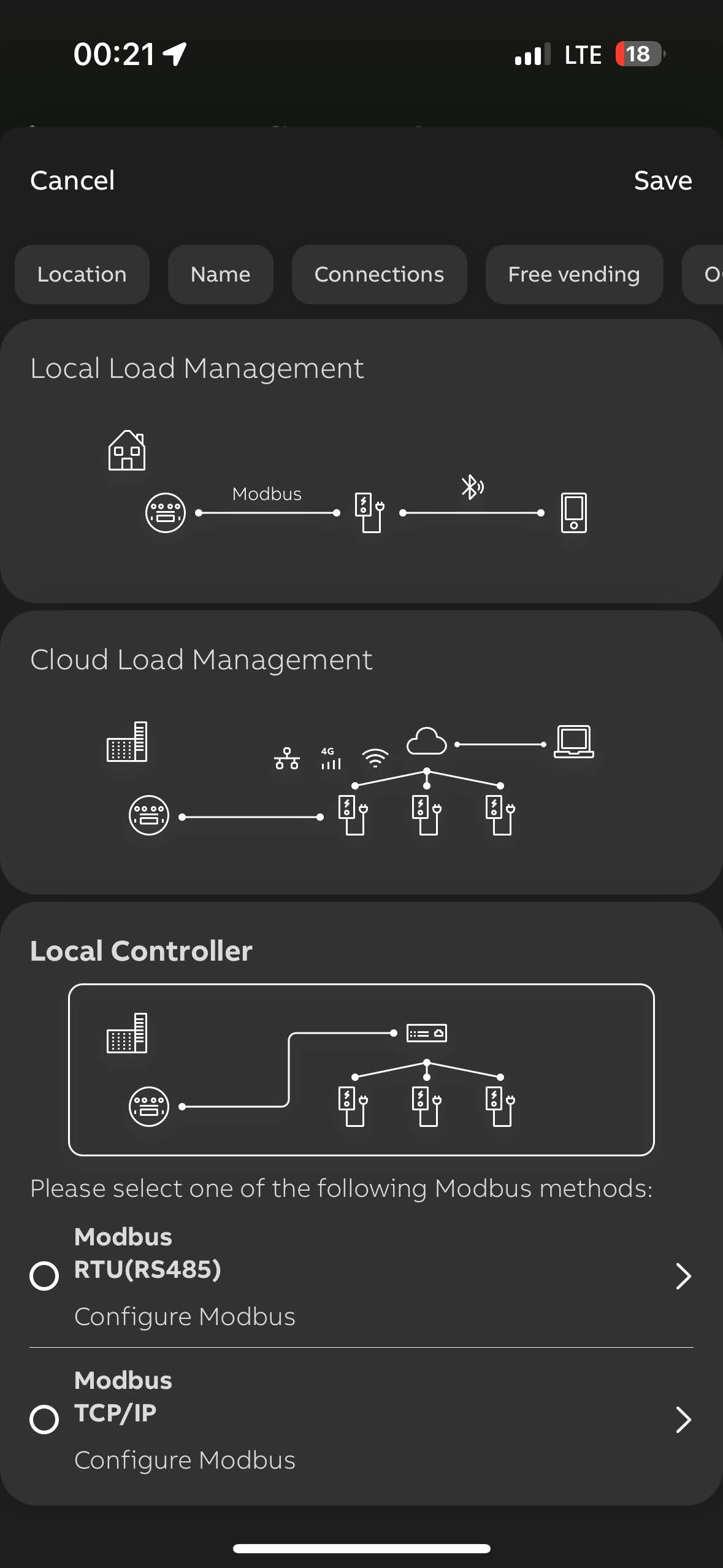

- Wybierz kontroler lokalny

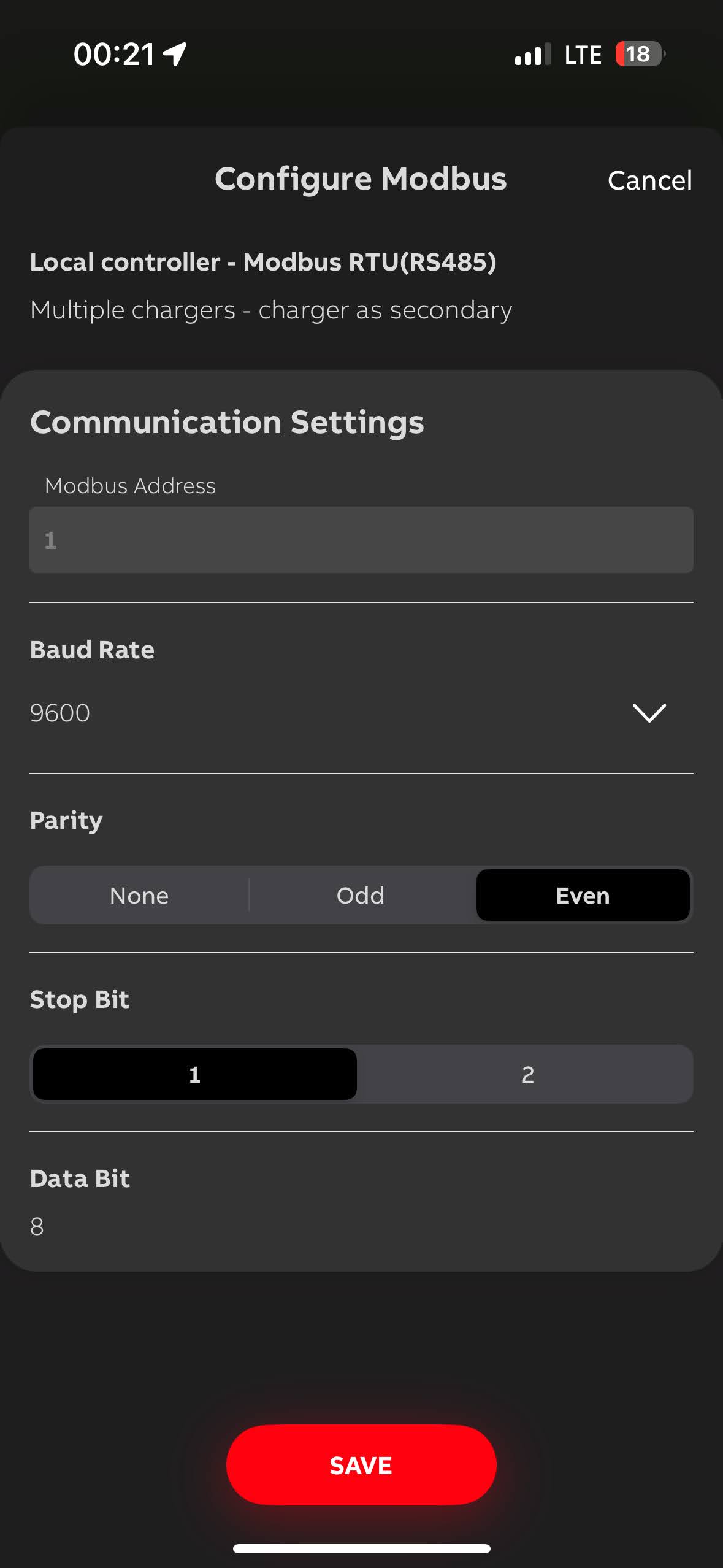

- Ustawienia Modbus (RTU):
Te same ustawienia muszą zostać zastosowane w kontrolerze Reduxi dla portu RS485 1 lub portu 2.

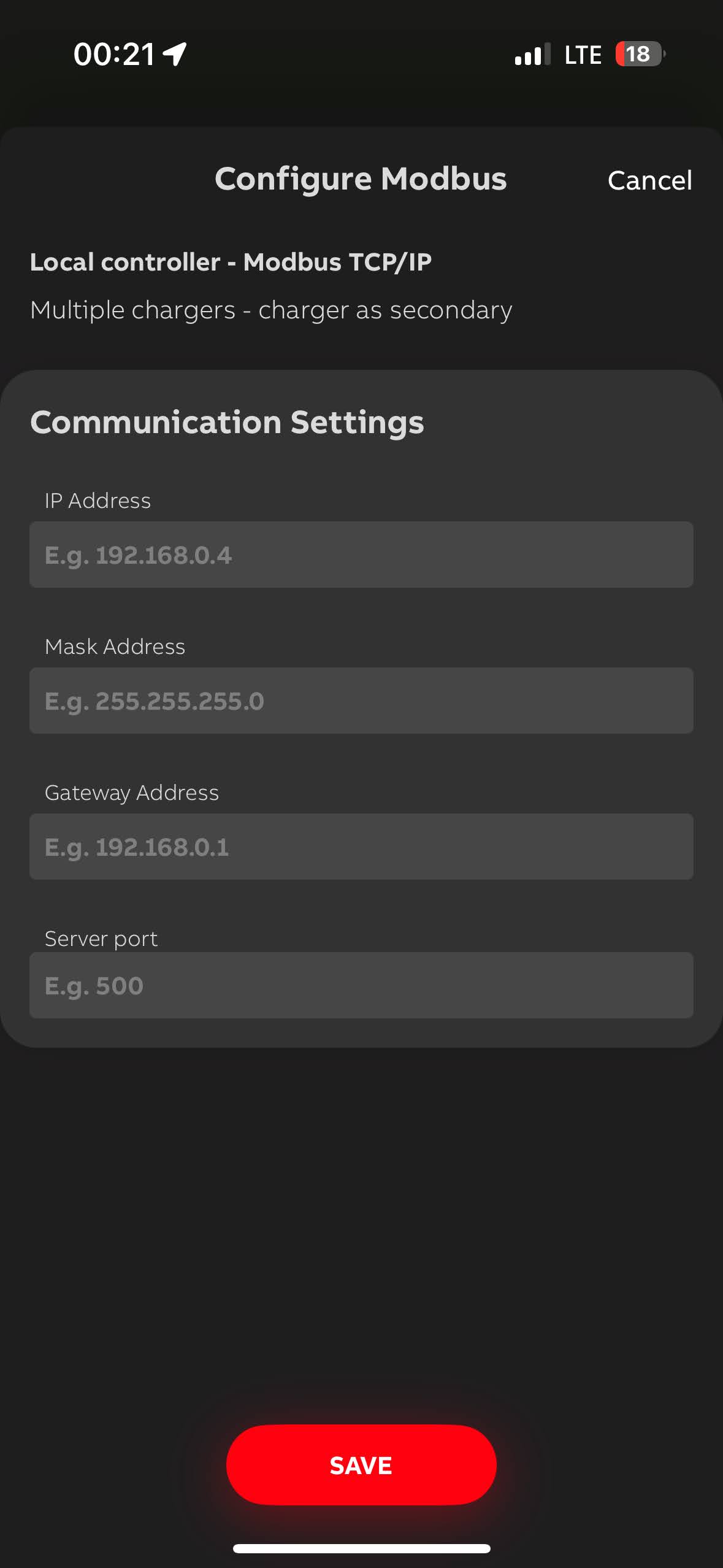

- Ustaw parametr dla Modbus TCP/IP, w celach komunikacyjnych ze sterownikiem Reduxi.
2.1.4 Połącz się z Wi-Fi
3. Komunikacja OCPP pomiędzy ładowarką ścienną AC ABB Terra a kontrolerem Reduxi
3.1 Dodaj urządzenie
Najpierw zaloguj się do lokalnego konfiguratora Reduxi i dodaj nowe urządzenie, klikając przycisk „Dodaj urządzenie”.
3.2 Wybierz urządzenie, które chcesz dodać
W pierwszym kroku wybierz ustawienia podstawowe:
- Wybierz typ urządzenia: ładowarka EV,
- Wybierz typ: OCPP 1.6 - JSON,
- I podaj nazwę.
4.3 Konfiguracja urządzenia dla OCPP
Drugi krok przeznaczony jest na kanał komunikacyjny, aby komunikacja OCPP działała prawidłowo. Najpierw wpisz identyfikator urządzenia uzyskany z aplikacji TerraConfig.
W przypadku wykorzystania protokołu OCPP JSON 1.6 wymagany jest adres URL serwera OCPP, generowany przez kontroler Reduxi. Adres URL można uzyskać bezpośrednio z kanału komunikacyjnego.
Identyfikator urządzenia (unikalny identyfikator OCPP) uzyskiwany jest z ładowarki (po prawej stronie ładowarki zaczyna się od TACW11-4-......) i musi zostać ustawiony w kanale komunikacyjnym.
Przykładowy adres URL: ws://192.168.1.200/ocpp/1.6/json/
4.4 Skonfiguruj ustawienia OCPP w TerraConfig
Link do: 2.1.2 Parametry serwera OCPP ładowarki ściennej ABB Terra Wall-box
4.5 Testowanie komunikacji
Aby upewnić się, że komunikacja OCPP została nawiązana, można wykonać test komunikacji za pomocą przycisku „Testuj komunikację” znajdującego się w prawym dolnym rogu, za wszystkimi polami kanału komunikacji.
Istnieją trzy różne przypadki reakcji komunikacyjnej.
Przypadek 1: Komunikacja działa prawidłowo.
Przypadek 2: Nie można nawiązać komunikacji z urządzeniem 1, identyfikator urządzenia nie jest ustawiony lub jest inny.
Przypadek 3: Nie znaleziono urządzenia z komunikacją OCPP 1.6.
4. Komunikacja Modbus TCP/IP pomiędzy ładowarką ścienną AC ABB Terra a kontrolerem Reduxi
Link do strony ABB dotyczącej komunikacji Modbus w ścianie ściennej ABB Terra AC:
4.1 Dodaj urządzenie (ładowarka ABB Terra AC Wall-box)
Najpierw zaloguj się do lokalnego konfiguratora Reduxi i dodaj nowe urządzenie, klikając przycisk „Dodaj urządzenie”.
4.2 Wybierz urządzenie, które chcesz dodać
W pierwszym kroku wybierz ustawienia podstawowe:
- Wybierz typ urządzenia: ładowarka EV,
- Wybierz typ: ABB Terra AC Wall-box,
- i zdefiniuj nazwę.
4.3 Konfiguracja urządzenia dla Modbus TCP/IP
Drugi krok służy do skonfigurowania kanału komunikacyjnego, aby komunikacja Modbus TCP/IP działała prawidłowo. Najpierw należy wpisać adres IP uzyskany z ściennej skrzynki AC ABB Terra i zdefiniować identyfikator Modbus, który domyślnie ustawiony jest na 1.
4.4 Testowanie komunikacji
Aby upewnić się, że komunikacja Modbus TCP/IP została nawiązana, można wykonać test komunikacji za pomocą przycisku „Test komunikacji” znajdującego się w prawym dolnym rogu, za wszystkimi polami kanału komunikacji.
Przykładowy adres IP: 192.168.2.201
Istnieją trzy różne przypadki reakcji komunikacyjnej.
Przypadek 1: Komunikacja działa prawidłowo, odczyt:
Przypadek 2: Nie można nawiązać komunikacji z urządzeniem o adresie IP = 192.168.2.201, adres IP urządzenia jest inny:
Przypadek 3: Wybrany port jest nieprawidłowy, sprawdź port dla protokołu Modbus TCP/IP:
4.5 Parametry domyślne
Wypełnij ustawienia zaawansowane i wybierz parametry pokazane na poniższym obrazku. Ustawienia mogą się różnić w zależności od potrzeb lokalizacji. Po zakończeniu kliknij przycisk „Gotowe” na ekranie.
5.1 Odczyty z urządzenia dla OCPP lub Modbus TCP/IP
Celem tego punktu jest pokazanie jak sprawdzić odczyty urządzenia. Można to zrobić w zakładce 'Urządzenie/Ostatni pomiar'.
Po pomyślnym dodaniu urządzenia za pomocą konfiguratora można je monitorować za pośrednictwem aplikacji w chmurze Reduxi.
