Zintegruj Reduxi z ładowarką AXIbox 11K przez Wi-Fi, wykorzystując protokół OCPP. Elastyczność Reduxi pozwala na redukcję kosztów nawet o 30%.

1. Aplikacja Evchargo

1.1 AXIbox 11K:

https://axitecsolar.com/en/axibox-11khttps://abb.installer.chargedot.com/#/login

1.2 Aplikacja jest dostępna w sklepie Google Store:

https://play.google.com/store/apps/details?id=cn.enplus.chargein

1.3 Aplikacja jest dostępna w sklepie Apple App Store:

https://apps.apple.com/gb/app/evchargo/id1533765408

2. Połączenie zaplikacją Evchargo

2.1 Logowanie/rejestracja w aplikacji Evchargo

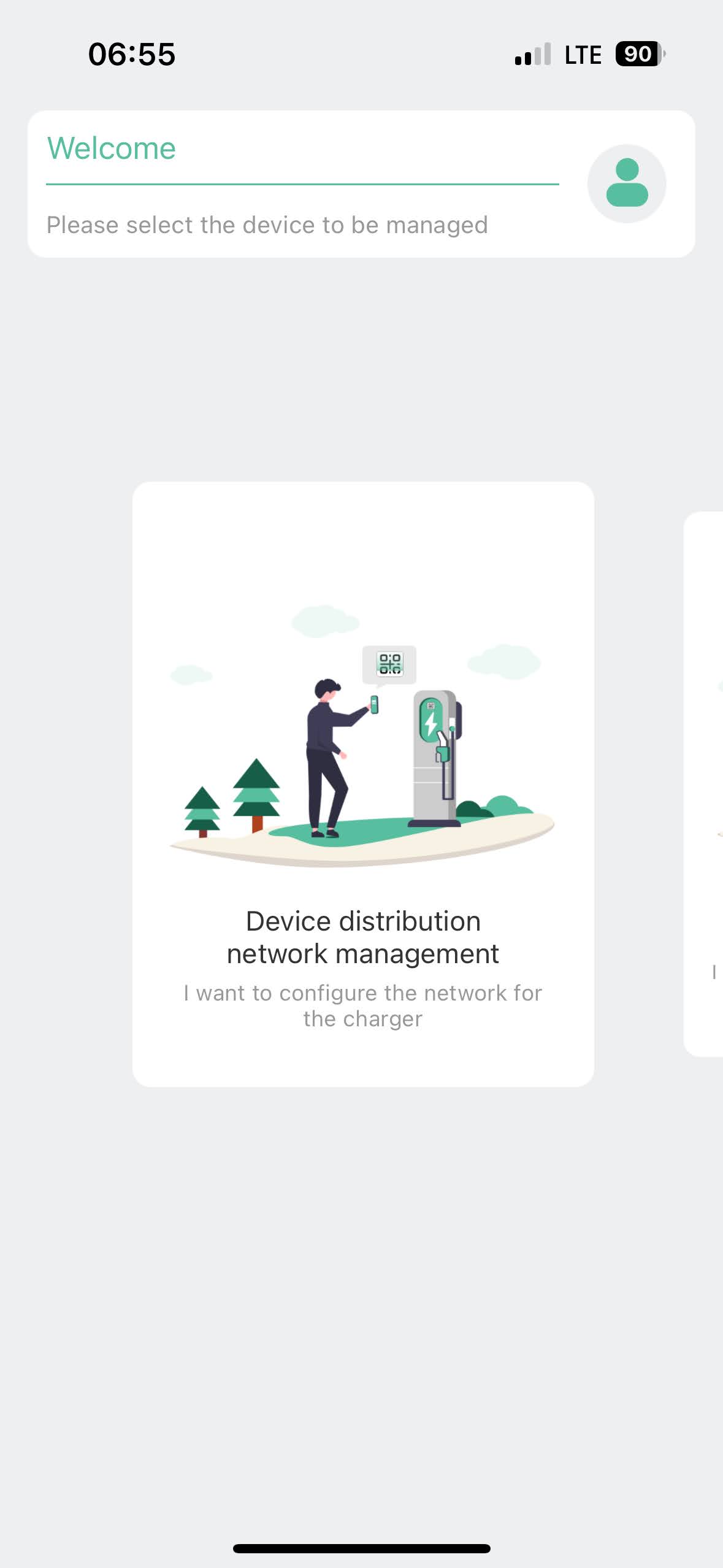

Otwórz aplikację i zaloguj się lub zarejestruj nowe konto. Strona główna ("Strona powitalna") jest wyświetlana poniżej.

2.1.1 Aplikacja Evchargo do ustawień ładowarki

Po zalogowaniu należy przeprowadzić konfigurację ładowarki EV w aplikacji Evchargo.

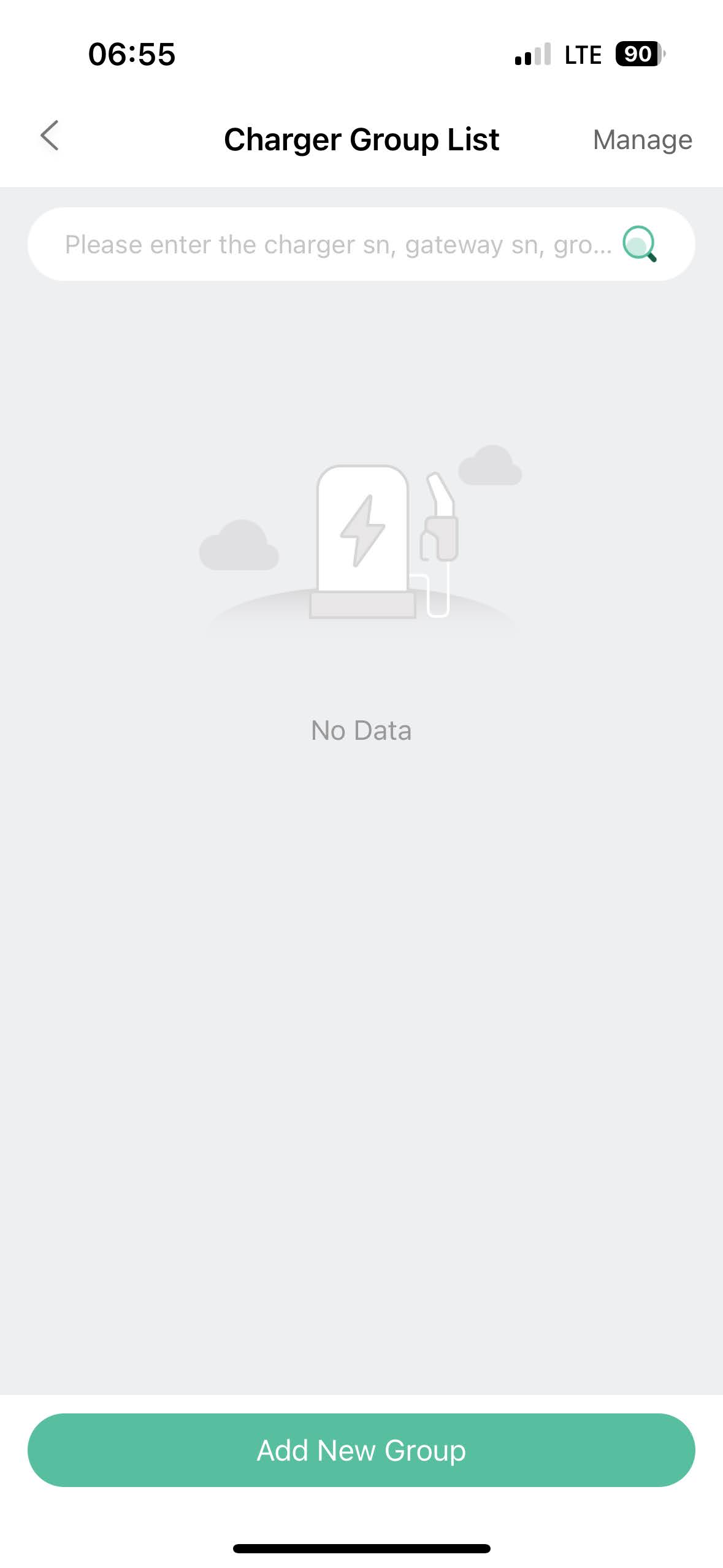

Dodaj nową grupę:

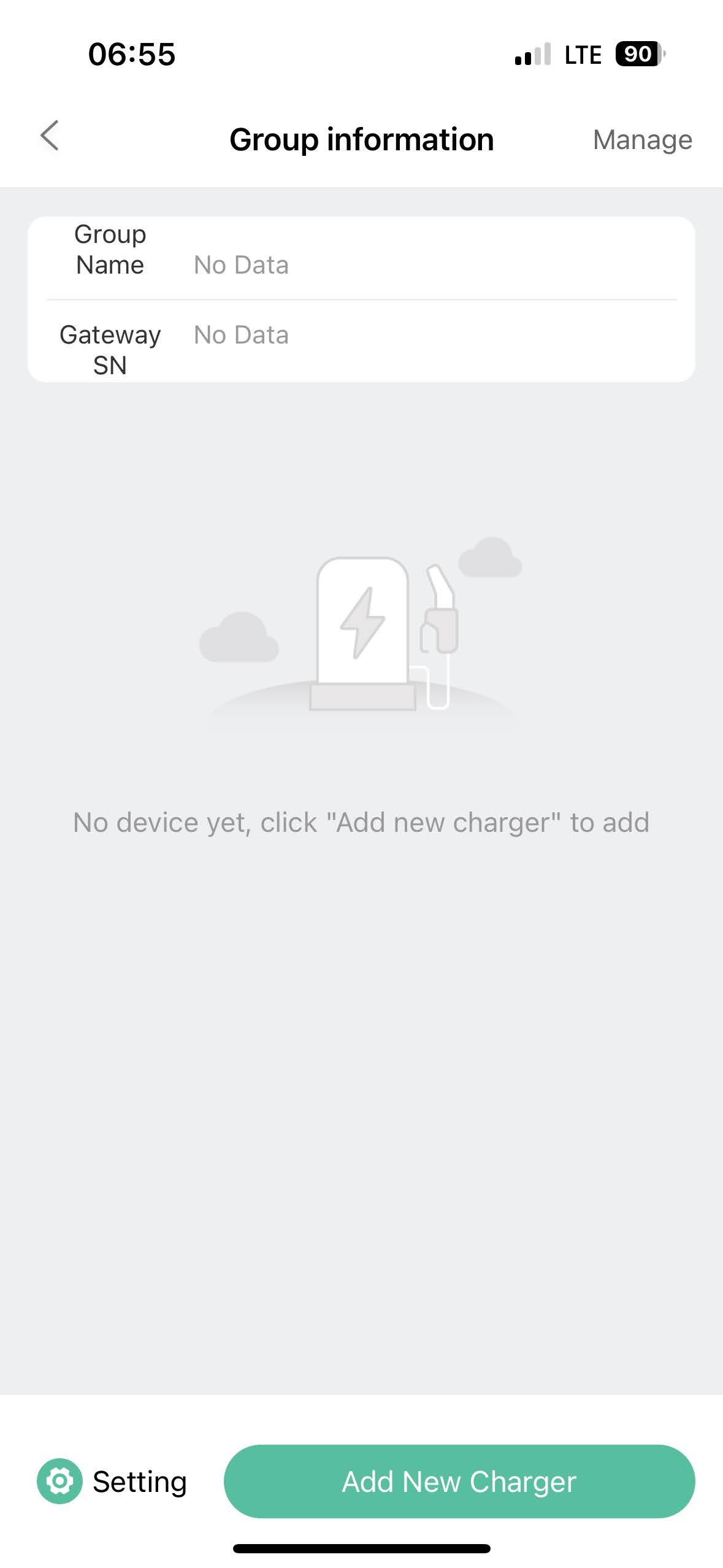

Dodaj nową ładowarkę:

Użyj skanowania Bluetooth i wybierz urządzenie:

Dodaj urządzenie:

Połączenie z Wi-Fi:

Po podłączeniu do Wi-Fi kliknij przycisk "Ustawienia" poniżej po lewej stronie:

Kliknij przycisk informacji o serwerze:

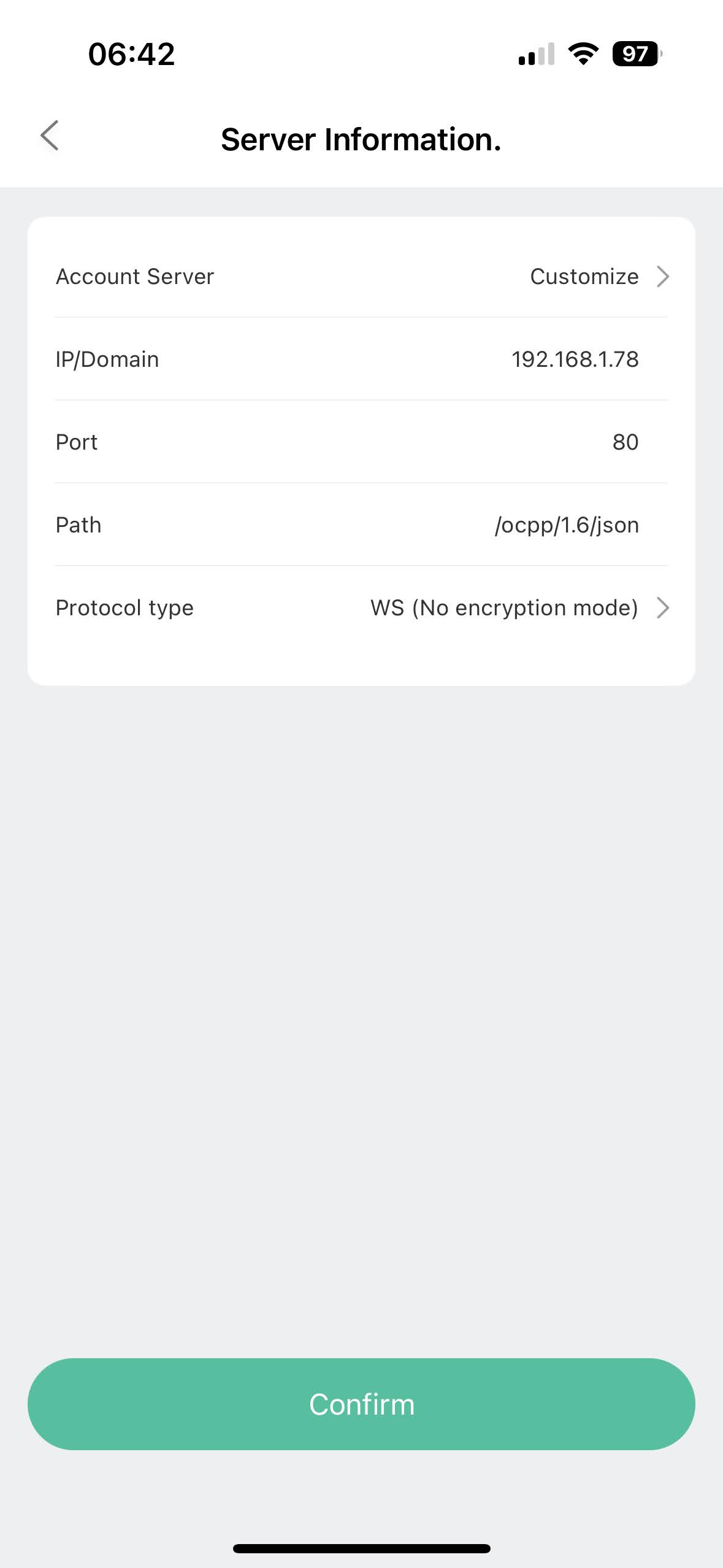

Wypełnij informacje o serwerze, jak pokazano poniżej:

Adres URL serwera OCPP jest uzyskiwany z kontrolera Reduxi.

Przykładowy URL = ws://192.168.1.78/ocpp/1.6/json/

Typ protokołu = WS

IP/Domena = 192.168.1.78

Port = 80 (dla protokołu WS)

Ścieżka = /ocpp/1.6/json/

Ostatnim krokiem jest strona główna podłączonej ładowarki EV:

3. Komunikacja OCPP pomiędzy ładowarką AXIbox 11K a kontrolerem Reduxi

3.1 Dodaj urządzenie

Najpierw zaloguj się do lokalnego konfiguratora Reduxi i dodaj nowe urządzenie, klikając przycisk "Dodaj urządzenie".

3.2 Wybierz urządzenie, które chcesz dodać

W pierwszym kroku wybierz ustawienia podstawowe:

Wybierz typ urządzenia: Ładowarka EV,
Wybierz typ: OCPP 1.6 - JSON,
Nazwa urządzenia.

3.3 Konfiguracja urządzenia dla OCPP

Drugi krok jest używany dla kanału komunikacyjnego, aby komunikacja OCPP działała poprawnie. Najpierw należy wpisać identyfikator urządzenia (SN AXIbox 11K) uzyskany z aplikacji Evchargo, który należy ustawić w kanale komunikacyjnym.

Gdy wykorzystywany jest protokół OCPP JSON 1.6, adres URL OCPP serwera jest wymagany i generowany przez kontroler Reduxi. Adres URL można uzyskać bezpośrednio z kanału komunikacyjnego.

Przykładowy adres URL: ws://192.168.1.78/ocpp/1.6/json/

3.4 Komunikacja testowa

Aby upewnić się, że komunikacja OCPP jest ustanowiona, można wykonać test komunikacji za pomocą przycisku "Test komunikacji" znajdującego się w prawym dolnym rogu po wszystkich polach kanału komunikacji.
