Połączenie między Reduxi i GL charge LiteBox może wykonać DLMS w celu ochrony instalacji.

1. Logo

2. Podłącz GL Charge LiteBox do komputera

2.1 Połączenie między komputerem a ładowarką

Aby skonfigurować GL Charge Litebox, oba urządzenia muszą znajdować się w tej samej sieci. Po spełnieniu tego kryterium użytkownik może połączyć się z interfejsem przeglądarki ładowarki za pomocą preferowanej przeglądarki.

Procedura:

• Wklej/wpisz adres IP i dodaj port 8080 ładowarki do przeglądarki (przykład: 10.150.1.104:8080).
• Zaloguj się za pomocą, Nazwa użytkownika: admin, Hasło: glc999

2.2.1 Interfejs przeglądarki (konfiguracja ładowarki)

Kroki dla prawidłowych ustawień:

• Tryb ładowarki, ustawiony na 1 = APP.
• Ustaw identyfikator ładowarki na preferowaną wartość (przykład: 1234).
• Wpisz/wklej adres URL serwera kontrolera Reduxi (patrz 3.3 Konfiguracja urządzenia dla OCPP).
• Usuń klucz uwierzytelniania.

3. Komunikacja OCPP pomiędzy GL charge LiteBox i kontrolerem Reduxi

3.1 Dodaj urządzenie

Najpierw zaloguj się do lokalnego konfiguratora Reduxi i dodaj nowe urządzenie, klikając przycisk "Dodaj urządzenie".

3.2 Wybierz urządzenie, które chcesz dodać

W pierwszym kroku wybierz ustawienia podstawowe:

• Wybierz typ urządzenia: Ładowarka EV,
• Wybierz typ: OCPP 1.6 - JSON,
• Nazwa urządzenia.

3.3 Konfiguracja urządzenia dla OCPP

Drugi krok jest używany dla kanału komunikacyjnego, aby komunikacja OCPP działała poprawnie. Najpierw należy wpisać identyfikator urządzenia(Set charger ID 2.2.1) uzyskany z przeglądarki, który należy wkleić w pierwsze pole kanału komunikacji.

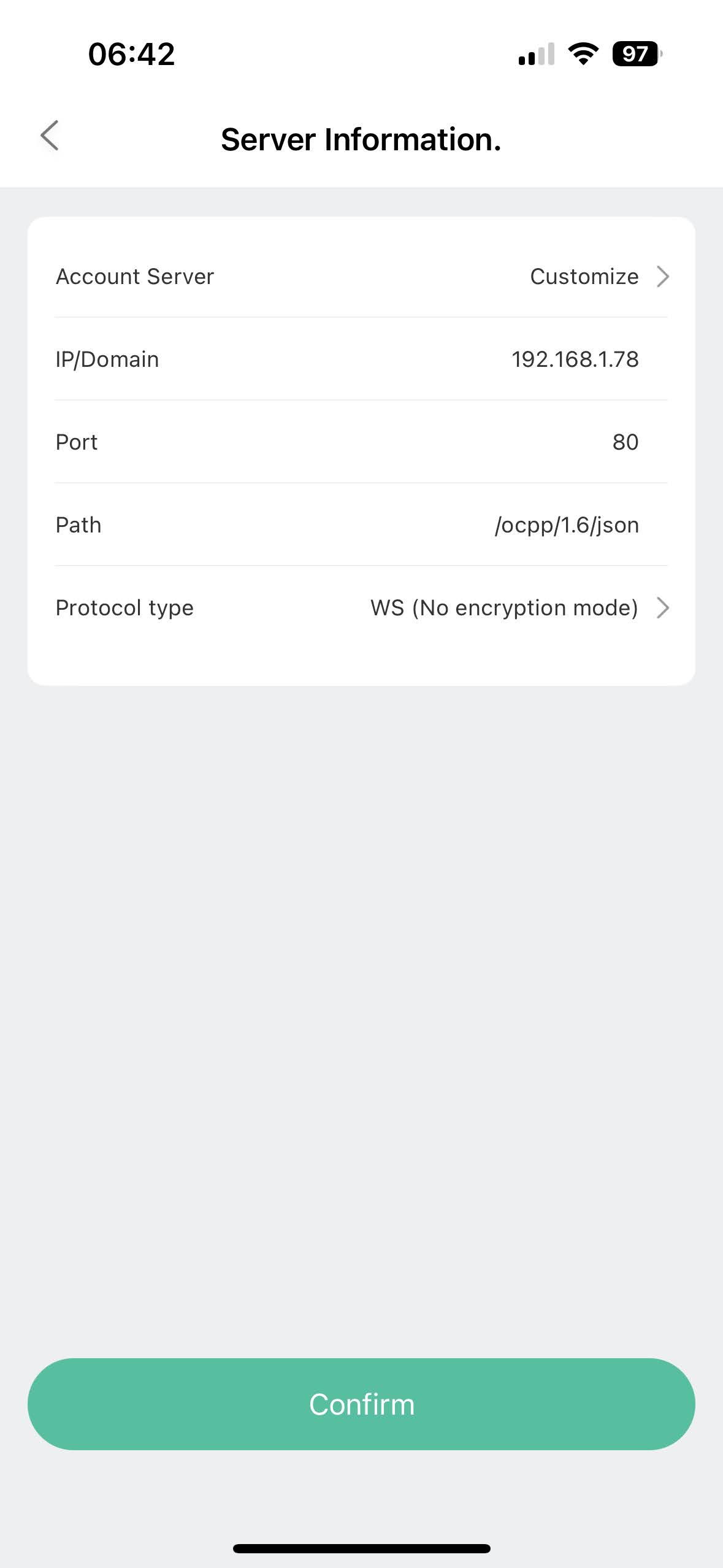

Gdy wykorzystywany jest protokół OCPP JSON 1.6, adres URL OCPP serwera jest wymagany i generowany przez kontroler Reduxi. Adres URL można uzyskać bezpośrednio z kanału komunikacyjnego.

Przykładowy adres URL: ws://10.150.120/ocpp/1.6/json/

3.4 Komunikacja testowa

Aby upewnić się, że komunikacja OCPP jest ustanowiona, można wykonać test komunikacji za pomocą przycisku "Test komunikacji" znajdującego się w prawym dolnym rogu po wszystkich polach kanału komunikacji.

Istnieją trzy różne przypadki odpowiedzi komunikacyjnej.

Przypadek 1: Komunikacja działa prawidłowo.

Przypadek 2: Nie można komunikować się z urządzeniem 1, identyfikator urządzenia nie jest ustawiony lub jest inny.

Przypadek 3: Nie znaleziono żadnego urządzenia z komunikacją OCPP 1.6.

4. Odczyty z urządzenia

Celem tego punktu jest pokazanie, jak sprawdzić odczyty z urządzenia. Odbywa się to w sekcji "Urządzenie/Ostatni pomiar".

Po pomyślnym dodaniu urządzenia za pomocą konfiguratora można je monitorować za pośrednictwem aplikacji chmurowej Reduxi.
