Połączenie między Reduxi i GL Charge GlowBox może wykonać DLM w celu ochrony instalacji.

1. Logo

2. Podłącz GL Charge GlowBox do Reduxi za pomocą Modbus RTU

2.1 Fizyczne połączenie pomiędzy kontrolerem Reduxi i GL Charge GlowBox

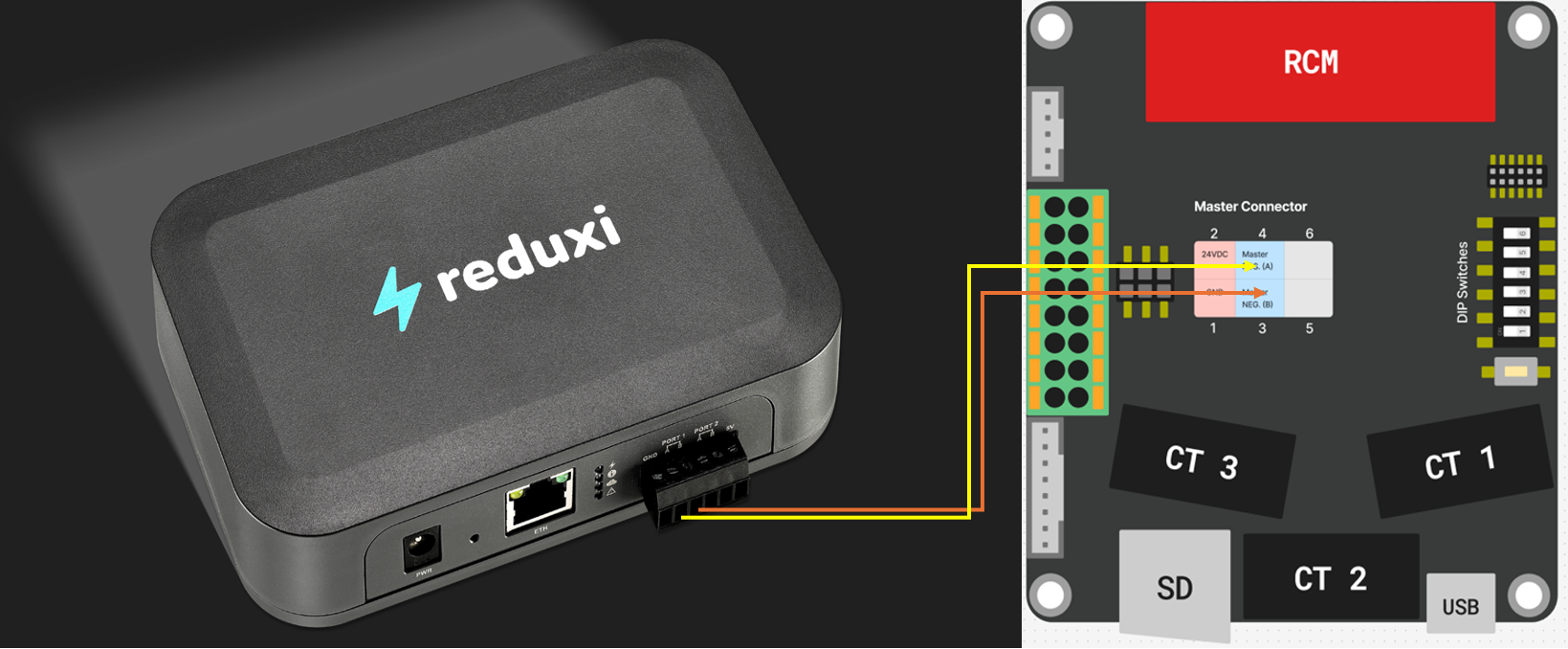

W przypadku Modbus RTU należy ustanowić fizyczne połączenie, jak pokazano na poniższym rysunku:

W przypadku Modbus RTU pierwsze 4 z 6 przełączników DIP muszą być ustawione na OFF, przełączniki DIP 5 i 6 służą do definiowania adresów slave.

Przykład:

Przełączniki Dip (1,2,3,4) = OFF
Przełączniki Dip (5,6) = OFF i OFF--> adres 1

3. Komunikacja Modbus RTUmiędzy GL Charge Glowbox a kontrolerem Reduxi

3.1 Dodaj urządzenie

Najpierw zaloguj się do lokalnego konfiguratora Reduxi i dodaj nowe urządzenie, klikając przycisk "Dodaj urządzenie".

3.2 Wybierz urządzenie, które chcesz dodać

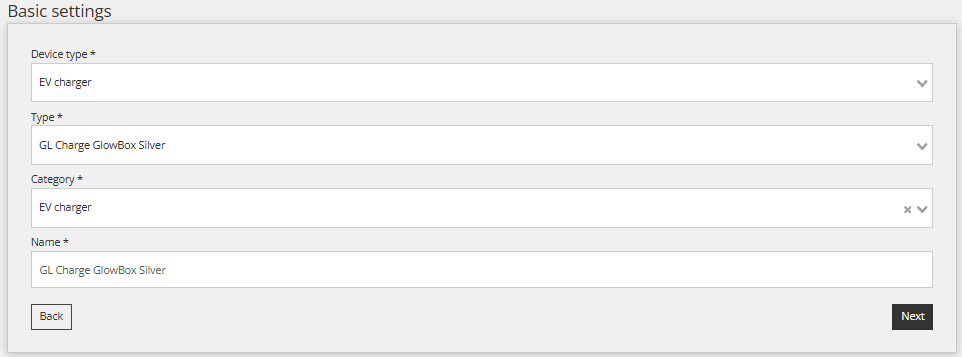

W pierwszym kroku wybierz ustawienia podstawowe:

• Wybierz typ urządzenia: Ładowarka EV,
• Wybierz typ: GL Charge GlowBox Silver
• Nazwa urządzenia.

3.3 Konfiguracja urządzenia dla kanału komunikacyjnego Modbus RTU

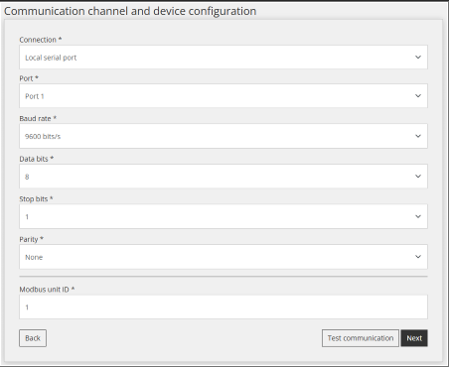

Wprowadź wymagane parametry, jak pokazano na poniższym obrazku. Adres urządzenia podrzędnego może się różnić w zależności od ustawień przełącznika DIP, punkt 2.1

3.4 Komunikacja testowa

Aby upewnić się, że komunikacja Modbus RTU jest ustanowiona, można wykonać test komunikacji za pomocą przycisku "Test komunikacji" znajdującego się w prawym dolnym rogu za wszystkimi polami kanału komunikacji.

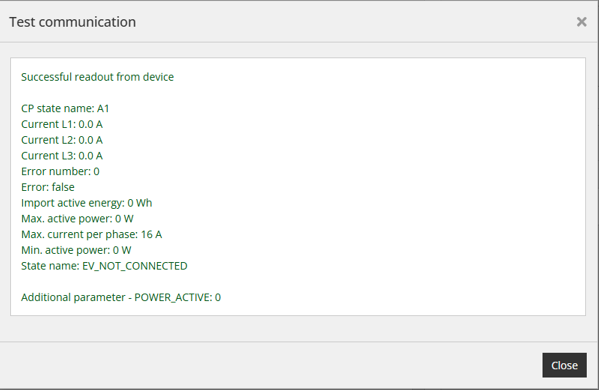

Odpowiedź komunikacyjna:

4. Odczyty z urządzenia

Ten punkt ma na celu pokazanie, jak sprawdzić odczyty z urządzenia. Odbywa się to w sekcji "Urządzenie/Ostatni pomiar".

Po pomyślnym dodaniu urządzenia za pomocą konfiguratora można je monitorować za pośrednictwem aplikacji chmurowej Reduxi.
