Zintegruj Reduxi z ładowarką ETREL INCH Core przez Wi-Fi, wykorzystując protokół OCPP. Elastyczność Reduxi pozwala na redukcję kosztów nawet o 30%.
1. Aplikacja Etrel INCH Core:
1.1 Dokumentacja techniczna Etrel INCH Core:
- https://landisgyr-evsolutions.atlassian.net/wiki/spaces/EKC/pages/3806756966/INCH+Core
- Część dotycząca łączności: https://landisgyr-evsolutions.atlassian.net/wiki/spaces/EKC/pages/3621814310/Central+system+łączności
1.2 Aplikacja jest dostępna w sklepie Google Store:
https://play.google.com/store/apps/details?id=com.landisgyr.inchcore&hl=en_US
1.3 Aplikacja jest dostępna w sklepie Apple App Store:
https://apps.apple.com/us/app/inch-core/id6475773662
2. Połączenie z rdzeniem ETREL INCH przez Wi-Fi
Szczegółowe instrukcje znajdują się pod linkiem:
https://landisgyr-evsolutions.atlassian.net/wiki/spaces/EKC/pages/3621584948/Wi-Fi+Connection
3. Podłącz do ładowarki rdzeniowej ETREL INCH
Po podłączeniu ładowarki do sieci Wi-Fi można uzyskać do niej bezpośredni dostęp. Połączenie jest nawiązywane poprzez otwarcie adresu IP ładowarki 192.168.1.250 w preferowanej przeglądarce użytkownika.
Dane logowania:
użytkownik: root@etrel.com
hasło: toor
3.1 Łączność z serwerem zaplecza OCPP (Reduxi)

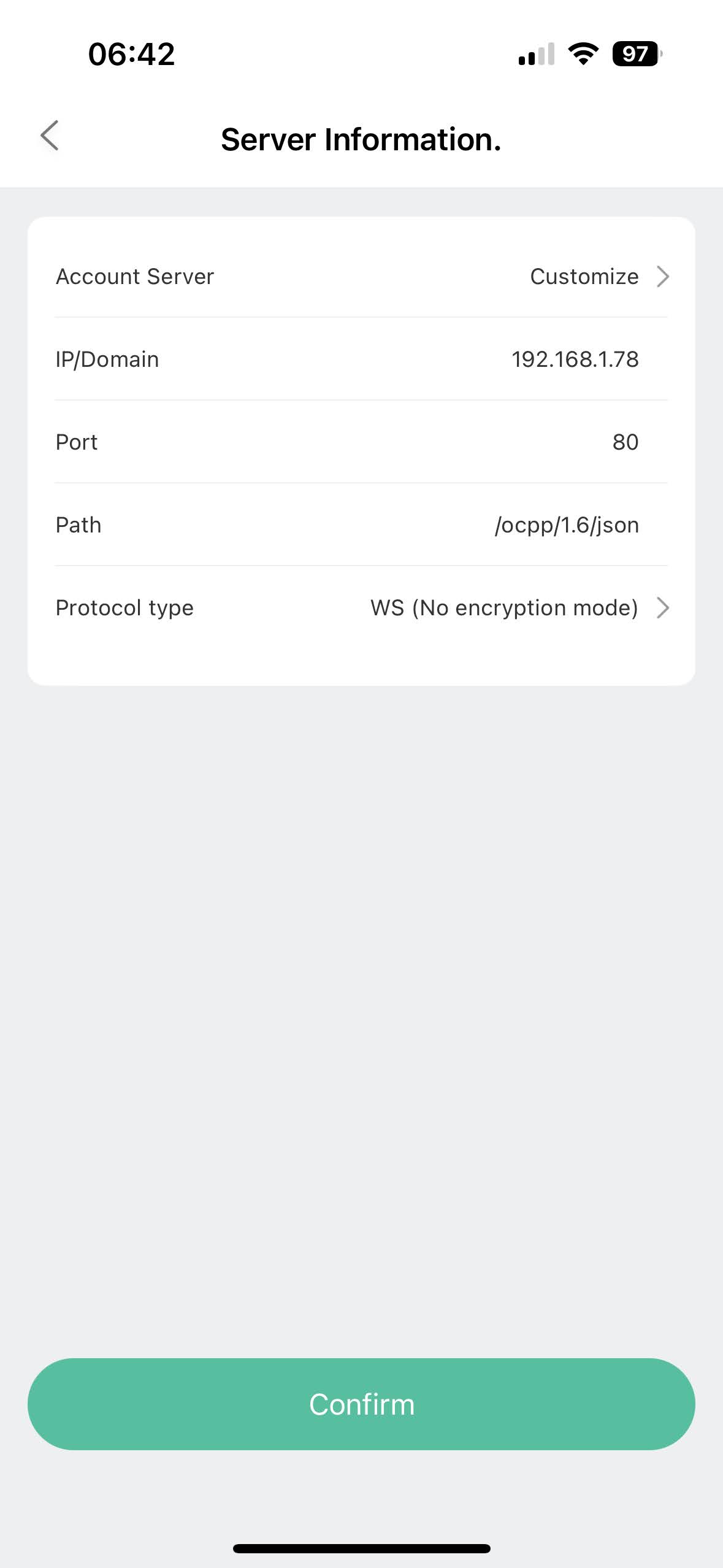

Po podłączeniu do ładowarki EV, przejdź do sekcji "Connectivity" (pierwszy obrazek) i wklej adres URL serwera Reduxi (punkt 4.3) w polu serwera zaplecza, jak pokazano na drugim obrazku poniżej.
UWAGA: Skopiuj identyfikator punktu ładowarki, aby można go było użyć w punkcie 4.3.
4. Komunikacja OCPP pomiędzy rdzeniem ETRELINCH a kontrolerem Reduxi
4.1 Dodaj urządzenie
Najpierw zaloguj się do lokalnego konfiguratora Reduxi i dodaj nowe urządzenie, klikając przycisk "Dodaj urządzenie".
4.2 Wybierz urządzenie, które chcesz dodać
W pierwszym kroku wybierz ustawienia podstawowe:
- Wybierz typ urządzenia: Ładowarka EV,
- Wybierz typ: OCPP 1.6 - JSON,
- Nazwa urządzenia.
4.3 Konfiguracja urządzenia dla OCPP (kanał komunikacyjny)
Drugi krok jest używany dla kanału komunikacyjnego, aby komunikacja OCPP działała poprawnie. Najpierw należy wprowadzić identyfikator urządzenia (tożsamość punktu ładowania) uzyskany z interfejsu SW ładowarki EV, który należy ustawić w kanale komunikacyjnym.
Gdy wykorzystywany jest protokół OCPP JSON 1.6, adres URL serwera OCPP jest wymagany i generowany przez kontroler Reduxi. Adres URL można uzyskać bezpośrednio z kanału komunikacyjnego.
Przykładowy adres URL: ws://192.168.1.200/ocpp/1.6/json/
4.4 Komunikacja testowa
Aby upewnić się, że komunikacja OCPP jest ustanowiona, można wykonać test komunikacji za pomocą przycisku "Test komunikacji" znajdującego się w prawym dolnym rogu za wszystkimi polami kanału komunikacji, wyświetlanymi na górnym obrazku z poprzedniego punktu.
Istnieją trzy różne przypadki odpowiedzi komunikacyjnej.
Przypadek 1: Komunikacja działa prawidłowo.
Przypadek 2: Brak możliwości komunikacji z urządzeniem 1, identyfikator urządzenia nie jest ustawiony lub jest inny.
Przypadek 3: Nie znaleziono żadnego urządzenia z komunikacją OCPP 1.6.
5. Odczyty z urządzenia
Celem tego punktu jest pokazanie, jak sprawdzić odczyty z urządzenia. Odbywa się to w sekcji "Urządzenie/Ostatni pomiar".
Po pomyślnym dodaniu urządzenia za pomocą konfiguratora można je monitorować za pośrednictwem aplikacji chmurowej Reduxi.
