Zaoszczędź do 30% na kosztach energii, stosując styki SG-ready pomp ciepła Stiebel Eltron za pośrednictwem bramy Reduxi Gateway, co umożliwia dynamiczną kontrolę dostosowaną do wahań cen energii.

1. Wymagane komponenty do podłączenia sterownika Reduxi do pompy ciepła Stiebel Eltron.

Aby nawiązać połączenie między sterownikiem Reduxi a pompą ciepła Stiebel Eltron, potrzebne będą dwa elementy:

1. Kontroler Reduxi
2. Urządzenie Reduxi Gateway z 3 czujnikami prądu (CT) (30:1A)

Aby sterować/uruchomić tryby pracy pompy ciepła, należy najpierw dodać (podłączyć) urządzenie Reduxi Gateway do kontrolera Reduxi. Połączenie może zostać nawiązane bezprzewodowo (WLAN) lub przewodowo za pomocą kabla UTP (LAN). Więcej informacji na temat połączenia można znaleźć w , opisie połączenia bramy ze sterownikiem. Urządzenie Reduxi Gateway zawiera również 3 czujniki prądu (transformator) (30:1A) służące do pomiaru prądu elektrycznego (czyli mocy) dla każdej fazy pompy ciepła. Dodatkowo dwa wyjścia przekaźnikowe służą do generowania sygnałów do styków SG-ready, co wpływa na tryby pracy pompy ciepła.

2. Podłączanie kontrolera Reduxi i urządzenia Gateway do sieci lokalnej

Poniżej znajduje się symboliczny obraz całego połączenia od sterownika Reduxi do pompy ciepła:

Aby uzyskać więcej informacji na temat podłączania urządzenia Reduxi Gateway, kliknij link: Jak skonfigurować Reduxi Gatway.

3. Podłączenie przekaźnika urządzenia Reduxi GW do styków SG-ready pompy ciepła

Aby fizycznie podłączyć przekaźniki urządzenia Reduxi Gateway do styków SG-ready w pompie ciepła, konieczne jest ustalenie dokładnego położenia styków SG-ready na płytce drukowanej pompy ciepła. Poniższy rysunek przedstawia rozmieszczenie styków SG-ready na płytce drukowanej pompy ciepła Stiebel Eltron.  Drugi obraz przedstawia połączenia przekaźników ze stykami SG-ready.

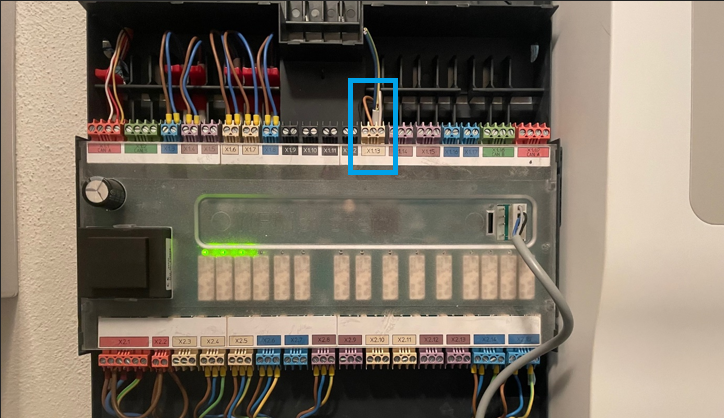

Styki SG-ready w miejscu obwodu HP (złącze X1.13):

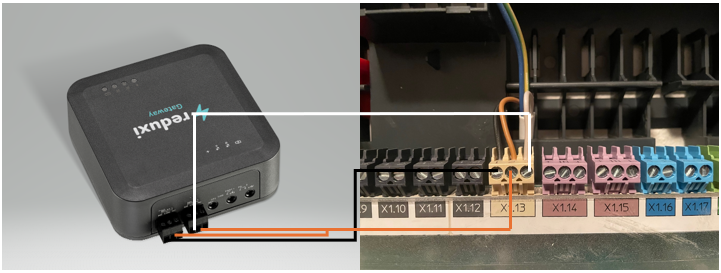

Połączenie urządzenia Reduxi GW ze stykami SG-ready na HP:

Styk NO pierwszego przekaźnika urządzenia Reduxi GW --> Pierwszy styk na złączu X1.13; Czarny przewód

Styk COM obu przekaźników urządzenia Reduxi GW --> Drugi styk na złączu X1.13; Przewód brązowy

Styk NO drugiego przekaźnika urządzenia Reduxi GW --> Trzeci styk na złączu X1.13; biały przewód

Połączenie:

Uwaga: Urządzenie Reduxi Gateway pozwala na wykorzystanie wyjść przekaźnikowych jako trwale zamkniętych " Normalnie zamknięty - NC " lub otwartych " Normalnie otwarty - NO ", podczas gdy w przypadku ogrzewania Stiebel Eltron, NIE kontakty są używane.

4. Urządzenie Reduxi Gateway jako licznik z czujnikami prądu

Czujniki prądu (CT) zawarte w zestawie Reduxi Gateway muszą być podłączone do trzech wejść, po jednym na każdą fazę, jak pokazano na poniższym rysunku.

Czujnik prądu obejmuje poszczególne przewody fazowe (L1, L2, L3) pompy ciepła, rysunek poniżej:

5. Dodawanie pompy ciepła jako nowego urządzenia w konfiguratorze Reduxi

Aby dodać nową pompę ciepła jako urządzenie lub edytować istniejące, należy wykonać następujące czynności, opisane szczegółowo w poszczególnych punktach poniżej.

5.1 Dodawanie urządzenia

Zaloguj się lokalnie do aplikacji konfiguratora Reduxi na kontrolerze i naciśnij przycisk Dodaj urządzenie.

5.2 Wybierz urządzenie, które chcesz dodać

W pierwszym kroku (ustawienia podstawowe) wybierz podstawowe parametry urządzenia, które chcesz dodać:

• Typ urządzenia: HVAC,
• Typ: Miernik Redxi
• Nazwa: Podaj nazwę urządzenia.

5.3 Kanał komunikacji

Pierwsza część konfiguracji kanału komunikacyjnego ma na celu nawiązanie połączenia pomiędzy urządzeniem Reduxi Gateway i kontrolerem Reduxi. Wypełnij pola tak, jak pokazano na poniższym obrazku (pola zostaną wypełnione automatycznie).

Druga część kanału komunikacyjnego przeznaczona jest na bieżące ustawienia czujnika urządzenia Reduxi Gateway, gdzie wybieramy „Automatyczne wykrywanie z bramy” dla wszystkich bieżących czujników.

Trzecia część kanału komunikacyjnego poświęcona jest definiowaniu sygnałów z przekaźników urządzenia Redux GW.

Logika kombinacji sygnałów SG-ready:

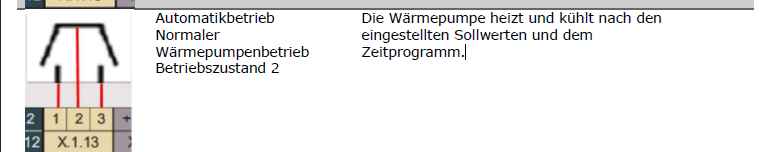

Tryb WŁĄCZONY (normalna praca), oba przekaźniki są otwarte (NO):

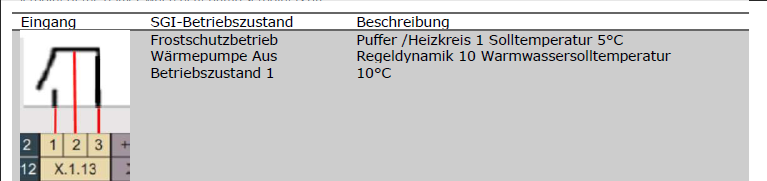

Tryb WYŁĄCZONY (operacja nie działa), pierwszy przekaźnik jest otwarty (NO), a drugi zamknięty (NC):

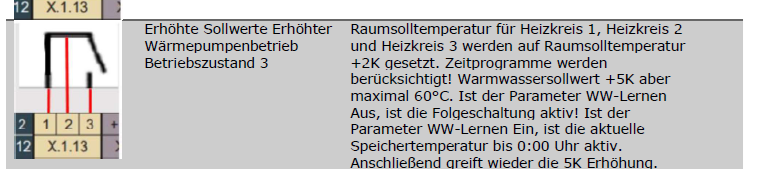

Tryb ECO (praca z lekko zwiększoną mocą), pierwszy przekaźnik jest zamknięty (NC), a drugi jest otwarty (NO):

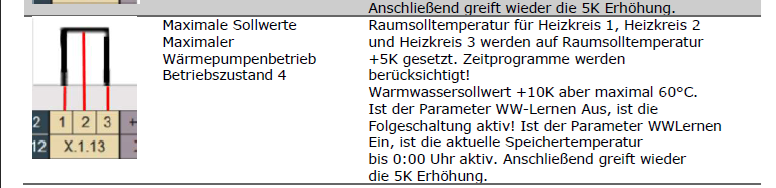

Tryb BOOST (praca ze zwiększoną mocą), oba przekaźniki są zamknięte (NC):

Tabela trybów pracy,

 uwaga NIE oznacza normalnie otwarte :

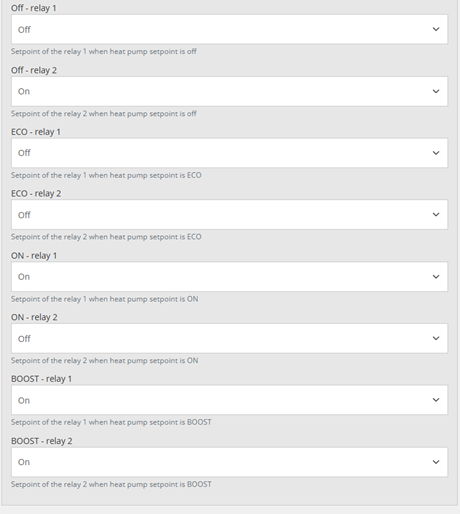

Pełna konfiguracja sygnałów przekaźników w konfiguracji Reduxi:

5.5 Test komunikacji

Test komunikacji przeprowadza się za pomocą przycisku „Test komunikacji”, który znajduje się w prawym dolnym rogu, za wszystkimi polami parametrów kanału komunikacyjnego.

Test komunikacji może zwrócić dwie odpowiedzi:

1. Komunikacja działa prawidłowo, zdjęcie poniżej:

2. Komunikacja nie działa prawidłowo, zdjęcie poniżej:

5.6 Ustawienia zaawansowane

Ustawienia zaawansowane są dowolne i zależą od konkretnych potrzeb miejsca, w którym zainstalowano kontroler Reduxi. Po zakończeniu wszystkich ustawień zaawansowanych naciśnij przycisk „Gotowe” znajdujący się w prawym dolnym rogu.

5.7 Ostatnie pomiary

Po pomyślnym nawiązaniu komunikacji z nowo dodanym urządzeniem, jego wartości można sprawdzić w obszarze Urządzenia/Sieble Eltron HP w konfiguratorze Reduxi jako dodatkowy test.

Aby uzyskać zaawansowane sterowanie pompą ciepła, zintegruj urządzenie ze strategią systemu Reduxi. W obszarze Urządzenia/Stiebel Eltron HP w konfiguratorze Reduxi, typ sterowania musi być ustawiony na AUTO , aby polecenia dotyczące strategii miały wpływ na HP.

Aby osiągnąć maksymalną elastyczność i redukcję kosztów energii w odniesieniu do dynamicznych cen i dynamicznych taryf, należy postępować zgodnie z instrukcjami dotyczącymi definiowania strategii pod tym linkiem: Strategie dla kontrolera Reduxi.

Po pomyślnym dodaniu urządzenia i sprawdzeniu wartości, można je również sprawdzić i kontrolować za pomocą aplikacji Reduxi.
