Oszczędzaj do 30% kosztów energii, korzystając ze styków SG-ready pomp ciepła Panasonic za pośrednictwem bramy Reduxi Gateway, co umożliwia dynamiczną kontrolę dostosowaną do wahań cen energii.
1. Wymagane komponenty do podłączenia sterownika Reduxi do pompy ciepła Panasonic.
Aby nawiązać połączenie między sterownikiem Reduxi a pompą ciepła Panasonic, potrzebne będą dwa elementy:
- Kontroler Reduxi
- Urządzenie Reduxi Gateway z 3 czujnikami prądu (CT) (30:1A)
Aby sterować/uruchomić tryby pracy pompy ciepła, należy najpierw dodać (podłączyć) urządzenie Reduxi Gateway do kontrolera Reduxi. Połączenie może zostać nawiązane bezprzewodowo (WLAN) lub przewodowo za pomocą kabla UTP (LAN). Więcej informacji na temat połączenia można znaleźć w , opisie połączenia bramy ze sterownikiem. Urządzenie Reduxi Gateway zawiera również 3 czujniki prądu (transformator) (30:1A) służące do pomiaru prądu elektrycznego (czyli mocy) dla każdej fazy pompy ciepła. Dodatkowo dwa wyjścia przekaźnikowe służą do generowania sygnałów dla styków SG-ready, co wpływa na tryby pracy pompy ciepła.
2. Podłączanie kontrolera Reduxi i urządzenia Gateway do sieci lokalnej
Poniżej znajduje się symboliczny obraz całego połączenia od sterownika Reduxi do pompy ciepła:
Aby uzyskać więcej informacji na temat podłączania urządzenia Reduxi Gateway, kliknij poniższy link: Jak skonfigurować Reduxi Gatway.
3. Podłączenie przekaźnika urządzenia Reduxi GW do styków SG-ready pompy ciepła
Aby fizycznie podłączyć przekaźniki urządzenia Reduxi Gateway do styków SG-ready w pompie ciepła, konieczne jest ustalenie dokładnego położenia styków SG-ready na płytce drukowanej pompy ciepła. Poniższy rysunek pokazuje rozmieszczenie styków SG-ready na płytce drukowanej pompy ciepła Panasonic
. Drugi obraz przedstawia połączenia przekaźników ze stykami SG-ready.

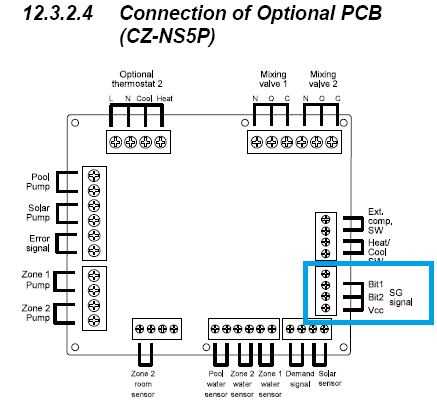

Styki SG-ready na płytce drukowanej HP CZ-NS5P:

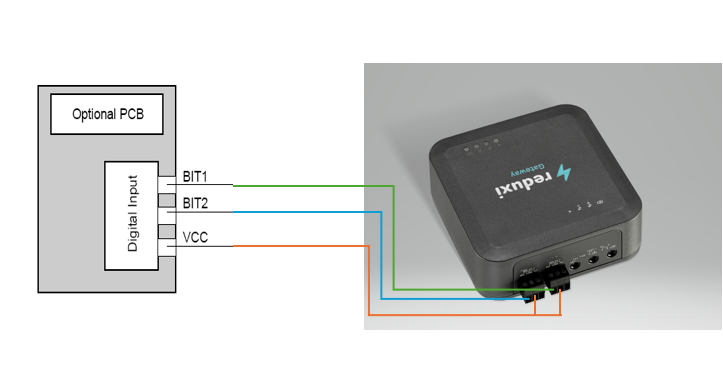

Połączenie urządzenia Reduxi GW ze stykami SG-ready na HP:
Styk NO pierwszego przekaźnika urządzenia Reduxi GW --> do CZ-NS5P, BIT 1 styk; Niebieski przewód
Styk NO pierwszego przekaźnika urządzenia Reduxi GW --> do CZ-NS5P, styk BIT 2; Zielony przewód
Styk COM obu przekaźników urządzenia Reduxi GW --> do CZ-NS5P, styk VCC 2; Przewód brązowy
Uwaga: Urządzenie Reduxi Gateway pozwala na wykorzystanie wyjść przekaźnikowych jako trwale zamkniętych " Normalnie zamknięty - NC " lub otwartych " Normalnie otwarty - NO ", podczas gdy w przypadku ogrzewania Stiebel Eltron, NIE kontakty są używane.
4. Urządzenie Reduxi Gateway jako licznik z czujnikami prądu
Czujniki prądu (CT) zawarte w zestawie Reduxi Gateway muszą być podłączone do trzech wejść, po jednym na każdą fazę, jak pokazano na poniższym rysunku.
Czujnik prądu obejmuje poszczególne przewody fazowe (L1, L2, L3) pompy ciepła, rysunek poniżej:
5. Dodawanie pompy ciepła jako nowego urządzenia w konfiguratorze Reduxi
Aby dodać nową pompę ciepła jako urządzenie lub edytować istniejące, należy wykonać następujące czynności, opisane szczegółowo w poszczególnych punktach poniżej.
5.1 Dodawanie urządzenia
Zaloguj się lokalnie do aplikacji konfiguratora Reduxi na kontrolerze i naciśnij przycisk Dodaj urządzenie.
5.2 Wybierz urządzenie, które chcesz dodać
W pierwszym kroku (ustawienia podstawowe) wybierz podstawowe parametry urządzenia, które chcesz dodać:
- Typ urządzenia: HVAC,
- Typ: Miernik Redxi
- Nazwa: Podaj nazwę urządzenia.
5.3 Kanał komunikacji
Pierwsza część konfiguracji kanału komunikacyjnego ma na celu nawiązanie połączenia pomiędzy urządzeniem Reduxi Gateway i kontrolerem Reduxi. Wypełnij pola tak, jak pokazano na poniższym obrazku (pola zostaną wypełnione automatycznie).
Druga część kanału komunikacyjnego przeznaczona jest na bieżące ustawienia czujnika urządzenia Reduxi Gateway, gdzie wybieramy „Automatyczne wykrywanie z bramy” dla wszystkich bieżących czujników.
Trzecia część kanału komunikacyjnego poświęcona jest definiowaniu sygnałów z przekaźników urządzenia Redux GW.

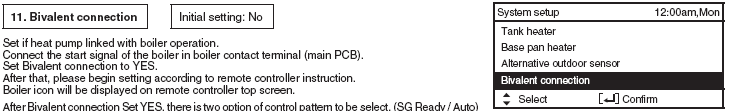

UWAGA: Aby włączyć obsługę kontaktów SG, należy postępować zgodnie z instrukcjami zawartymi w podręczniku użytkownika HP:

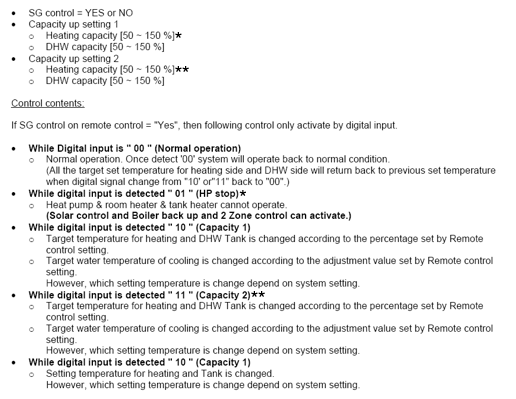

Pełna definicja sygnałów gotowych na SG:

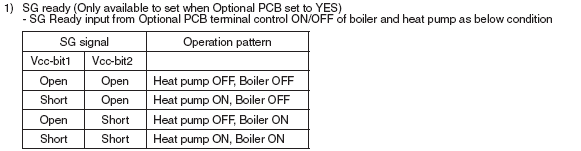

Definicja logiki kombinacji sygnałów SG-ready:
Tryb WŁĄCZONY (Normalna praca), pierwszy przekaźnik jest otwarty (NO), a drugi (SG-ready) jest otwarty (NO):
Tryb WYŁĄCZONY (zatrzymanie HP), pierwszy przekaźnik jest otwarty (NO), a drugi jest otwarty (NC):
Tryb ECO (Pojemność 1*), pierwszy przekaźnik jest zamknięty (NC), a drugi jest otwarty (NO):
Tryb BOOST (Pojemność 2**), pierwszy przekaźnik jest zamknięty (NC), a drugi jest otwarty (NC):

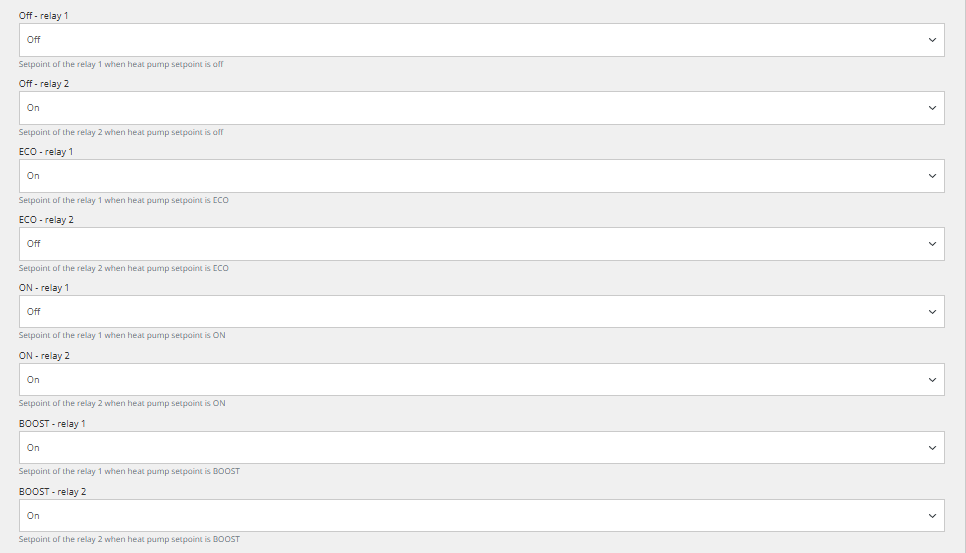

Pełna konfiguracja sygnałów przekaźników w konfiguracji Reduxi:
5.5 Test komunikacji
Test komunikacji przeprowadza się za pomocą przycisku „Test komunikacji”, który znajduje się w prawym dolnym rogu, za wszystkimi polami parametrów kanału komunikacyjnego.
Test komunikacji może zwrócić dwie odpowiedzi:
1. Komunikacja działa prawidłowo, zdjęcie poniżej:
2. Komunikacja nie działa prawidłowo, zdjęcie poniżej:
5.6 Ustawienia zaawansowane
Ustawienia zaawansowane są dowolne i zależą od konkretnych potrzeb miejsca, w którym zainstalowano kontroler Reduxi. Po zakończeniu wszystkich ustawień zaawansowanych naciśnij przycisk „Gotowe” znajdujący się w prawym dolnym rogu.
5.7 Ostatnie pomiary
Po pomyślnym nawiązaniu komunikacji z nowo dodanym urządzeniem, jego wartości można sprawdzić w obszarze Urządzenia/Panasonic HP w konfiguratorze Reduxi jako dodatkowy test.
Aby uzyskać zaawansowane sterowanie pompą ciepła, zintegruj urządzenie ze strategią systemu Reduxi. W obszarze Urządzenia/PanasonicHP w konfiguratorze Reduxi typ kontroli musi być ustawiony na AUTO , aby polecenia dotyczące strategii miały wpływ na HP.
Aby osiągnąć maksymalną elastyczność i redukcję kosztów energii w odniesieniu do dynamicznych cen i dynamicznych taryf, należy postępować zgodnie z instrukcjami dotyczącymi definiowania strategii pod tym linkiem: Strategie dla kontrolera Reduxi.
Po pomyślnym dodaniu urządzenia i sprawdzeniu wartości, można je również sprawdzić i kontrolować za pomocą aplikacji Reduxi.
