Zintegrowanie Reduxi z konwerterem P1 i inteligentnym licznikiem Siemens IM350/IM150 umożliwia zbieranie danych w czasie rzeczywistym, co ma kluczowe znaczenie dla optymalnej elastyczności systemu.

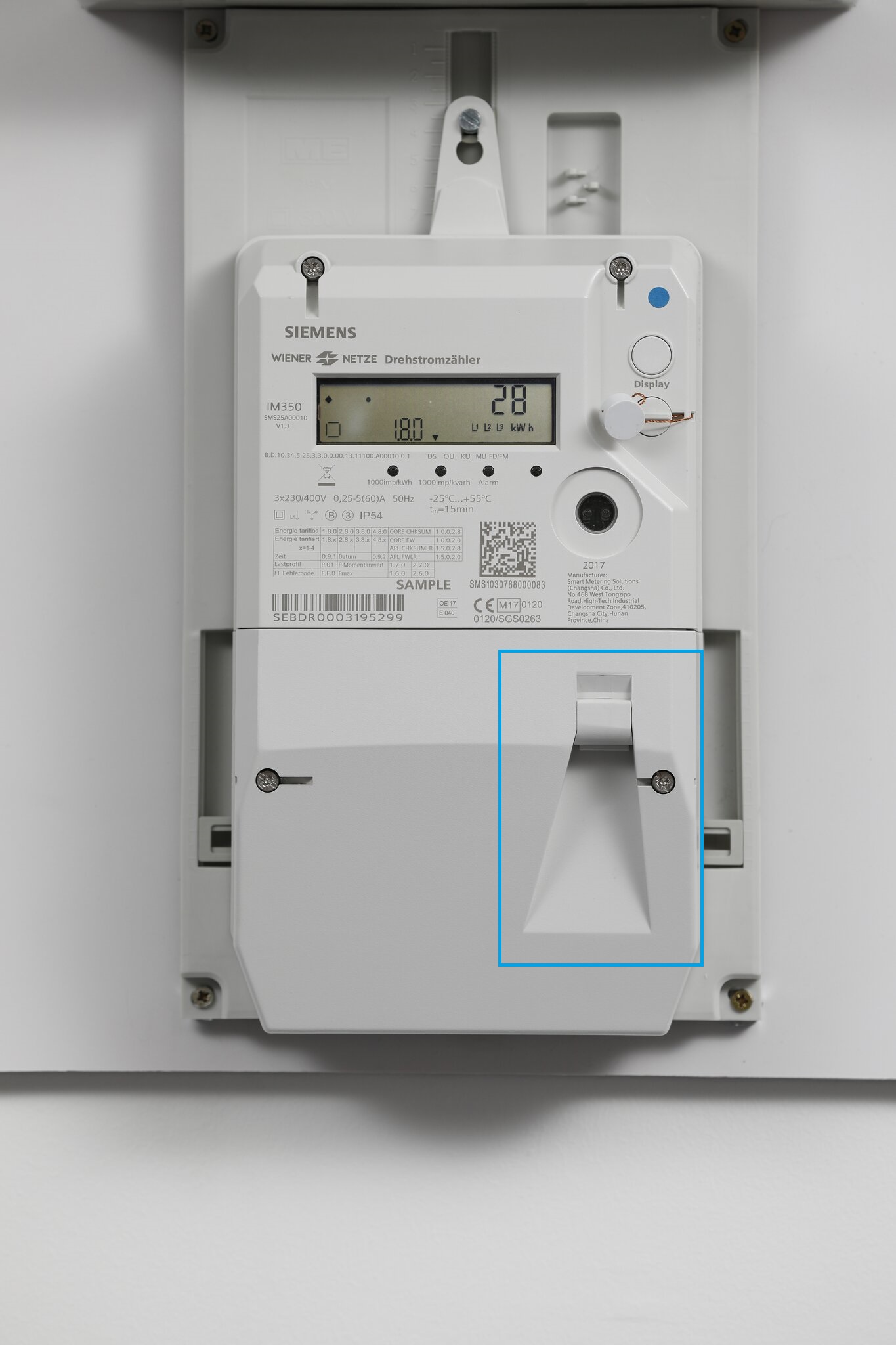

Obraz: Port P1 w Siemens IM350

1. Komponenty do nawiązania połączenia z licznikiem inteligentnym Siemens IM350/IM150

Składniki:

1. Kontroler Reduxi, w niektórych przypadkach urządzenie Reduxi Gateway, jeśli jest potrzebne jako urządzenie dodatkowe.
2. Konwerter P1 na RS485.
3. Injector PoE z jednym złączem RJ12 męskim i żeńskim (urządzenie jest potrzebne do ustanowienia zewnętrznego zasilania dla linii danych).
4. Jeden kabel z dwoma męskimi złączami RJ12.

2. Połączenie fizyczne portu P1 inteligentnego licznika z kontrolerem Reduxi za pomocą konwertera P1/RS485.

UWAGA: Siemens IM350/ IM150 potrzebuje ZASILANIA ZEWNĘTRZNEGO w celu aktywacji odczytów z P1.

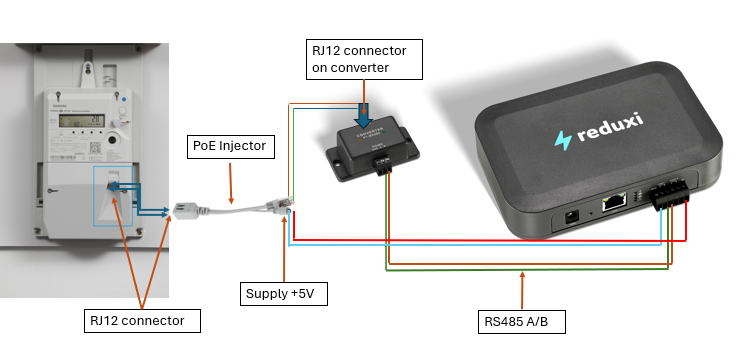

2.1 Podłączenie za pomocą konwertera P1/RS485:

Połączenie, opis:

1. Port P1 na liczniku inteligentnym do wtryskiwacza PoE za pomocą kabla z dwoma męskimi złączami RJ12.
2. Złącze męskie RJ12 wtryskiwacza PoE do złącza żeńskiego konwertera P1/RS485.
3. PIN RS485 A i B na konwerterze P1/RS485 na PIN A i B na RS485-1 lub RS485-2 na kontrolerze Reduxi.
4. PIN 0/+5 V z kontrolera Reduxi do zasilania wejścia wtryskiwacza PoE --> połączenie zasilania dla linii danych.

Aby dowiedzieć się, jak podłączyć kontroler Reduxi do sieci lokalnej, skorzystaj z poniższego linku: Jak podłączyć kontroler Reduxi?

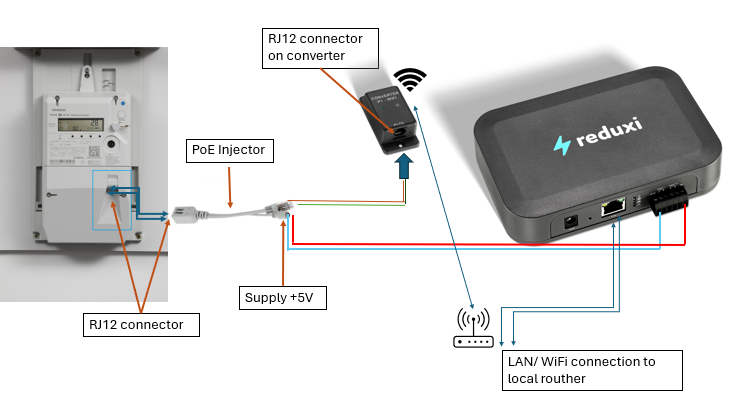

2.2 Połączenie z konwerterem P1/Wi-Fi:

Połączenie, opis:

1. Port P1 na liczniku inteligentnym do wtryskiwacza PoE za pomocą kabla z dwoma męskimi złączami RJ12.
2. Złącze męskie RJ12 wtryskiwacza PoE do złącza żeńskiego konwertera P1/Wi-Fi.
3. PIN 0/+5 V z kontrolera Reduxi do zasilania wejścia wtryskiwacza PoE --> połączenie zasilania dla linii danych.
4. Transmisja danych pomiędzy konwerterem P1/Wi-Fi a kontrolerem Reduxi odbywa się za pośrednictwem sieci lokalnej.

Aby dowiedzieć się, jak podłączyć kontroler Reduxi do sieci lokalnej, skorzystaj z poniższego linku: Jak podłączyć kontroler Reduxi?

Aby dowiedzieć się jak podłączyć P1/WiFi do sieci lokalnej, skorzystaj z linku: Konwerter Reduxi P1 WiFi

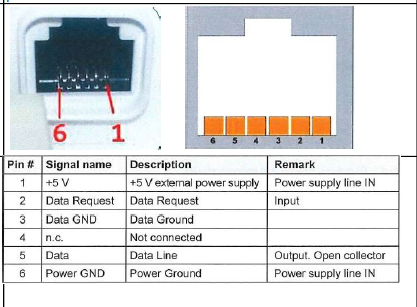

3. Definicja kodu PIN dla interfejsu inteligentnego licznika portu P1

UWAGA: Piny zasilające są zdefiniowane dla PIN 1 = +5V i PIN 2 = 0V

PIN definicja w języku niemieckim:

4. Dodawanie nowego urządzenia (Siemens IM350/IM150)

Zaloguj się lokalnie do aplikacji konfiguratora Reduxi na kontrolerze i naciśnij przycisk Dodaj urządzenie.

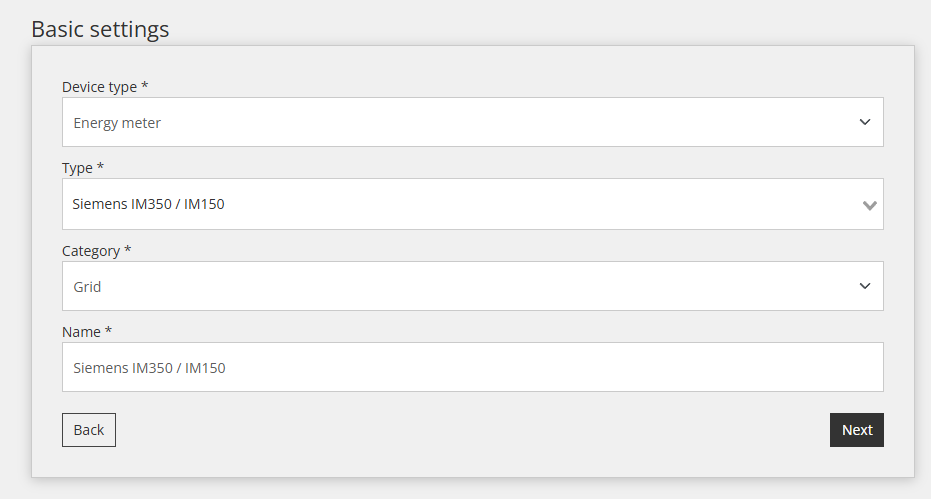

4.1 Ustawienia podstawowe

W pierwszym kroku definiuje się ustawienia podstawowe:

• Wybierz typ urządzenia: Licznik inteligentny,
• Wybierz typ: Siemens IM350 / IM150
• Nazwij urządzenie

4.2 Konfiguracja urządzenia dla kanału komunikacyjnego

Drugi krok obejmuje konfigurację kanału komunikacyjnego, który jest niezbędny do komunikacji pomiędzy urządzeniami.

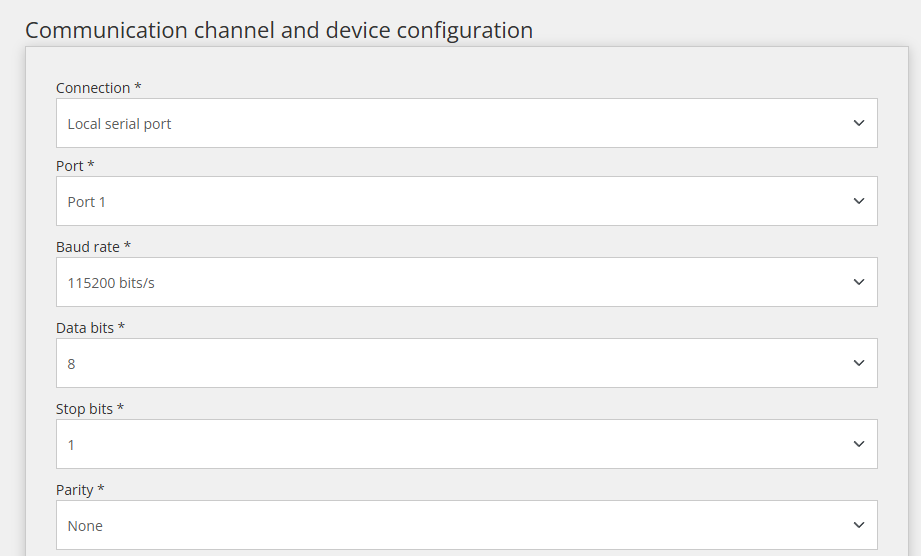

Pierwsza część ustawień kanału komunikacji:

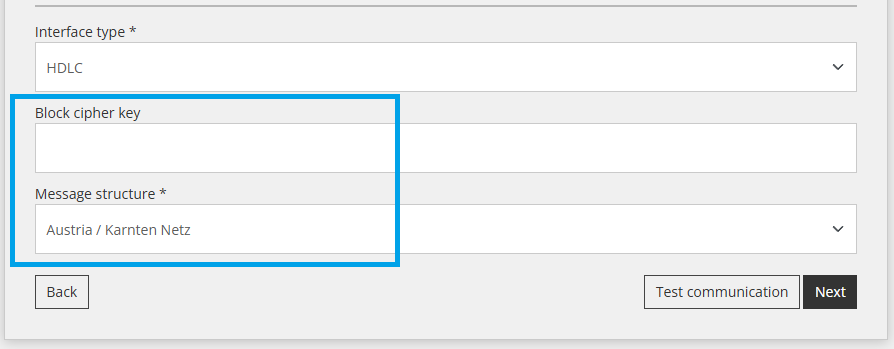

Druga część Kanału Komunikacyjnego:

Potrzebne są dwa dodatkowe parametry:

• Klucz szyfru bloku (uzyskany od lokalnego DSO)
• Struktura wiadomości (zależna od DSO)

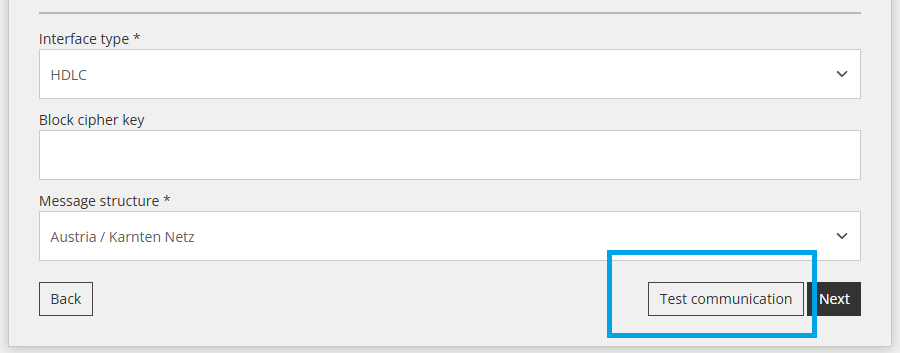

4.3 Testowanie komunikacji

Poniżej wszystkich pól kanału komunikacji, o którym mowa w poprzednim kroku, znajduje się przycisk „Testuj komunikację”. Przycisk ten służy do sprawdzenia czy połączenie pomiędzy urządzeniami działa prawidłowo.

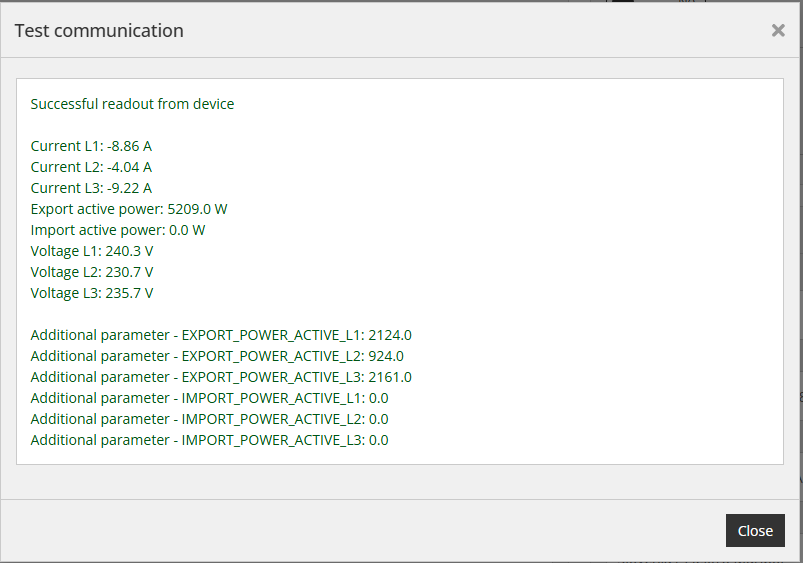

Odpowiedź pomyślna:

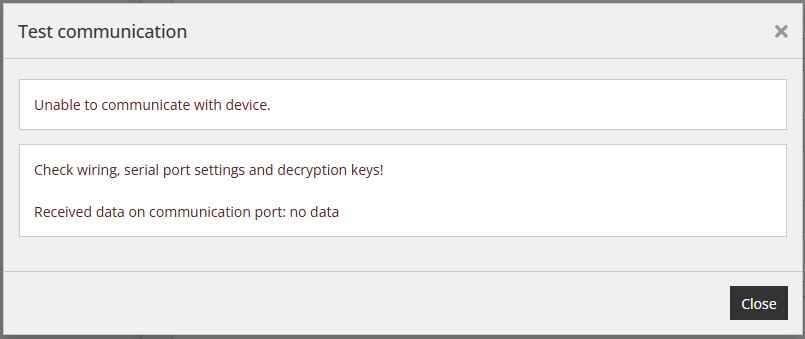

Nieudana odpowiedź:

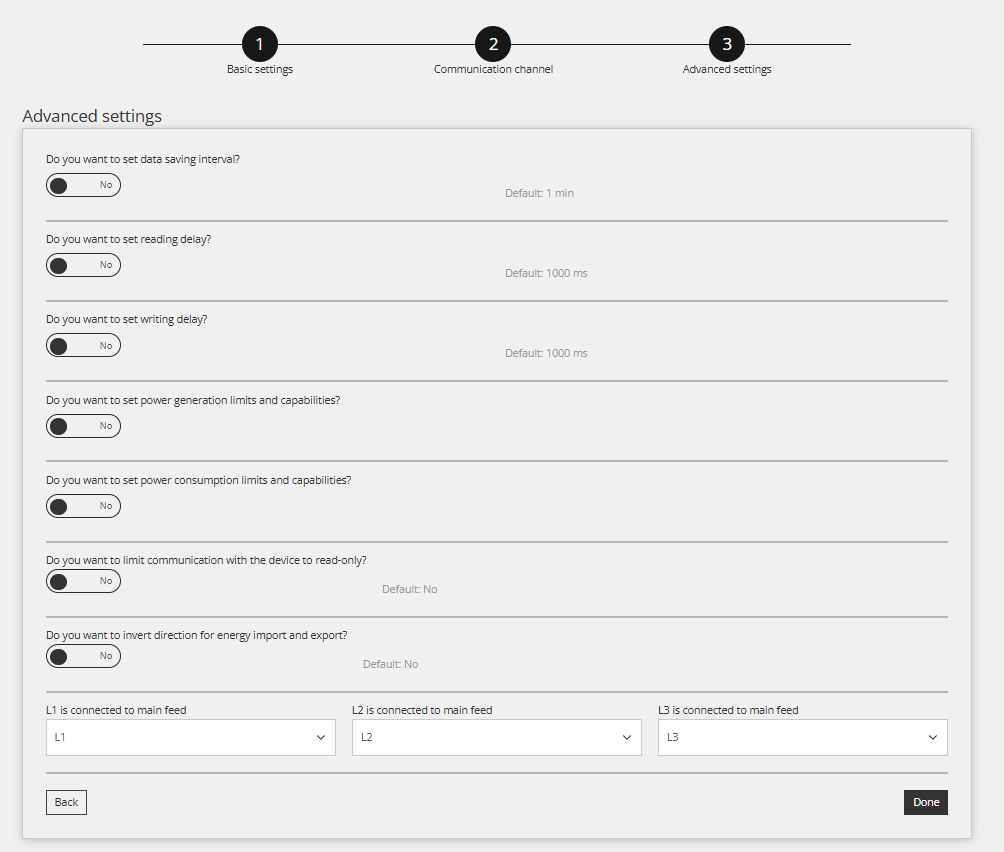

4.4 Ustawienia zaawansowane

Tę sekcję stosuje się, jeżeli muszą zostać spełnione szczególne wymagania danej lokalizacji. Domyślnie w Ustawieniach zaawansowanych nie trzeba nic zmieniać.

5. Odczyty z urządzenia

Celem tego punktu jest pokazanie jak sprawdzić odczyty urządzenia. Można to zrobić w menu 'Urządzenie/Siemens IM350/150/Ostatni pomiar'.

Po pomyślnym dodaniu urządzenia za pomocą konfiguratora można je monitorować za pośrednictwem aplikacji w chmurze Reduxi.
