Jak połączyć Pixii PowerShaper i Home (TCP/IP i RS485) z Reduxi Controller
Połącz Pixii PowerShaper i Pixii Home z Reduxi Controller przez Modbus TCP/IP lub Modbus RTU przez RS485.
Opis tekstowy tego obrazu

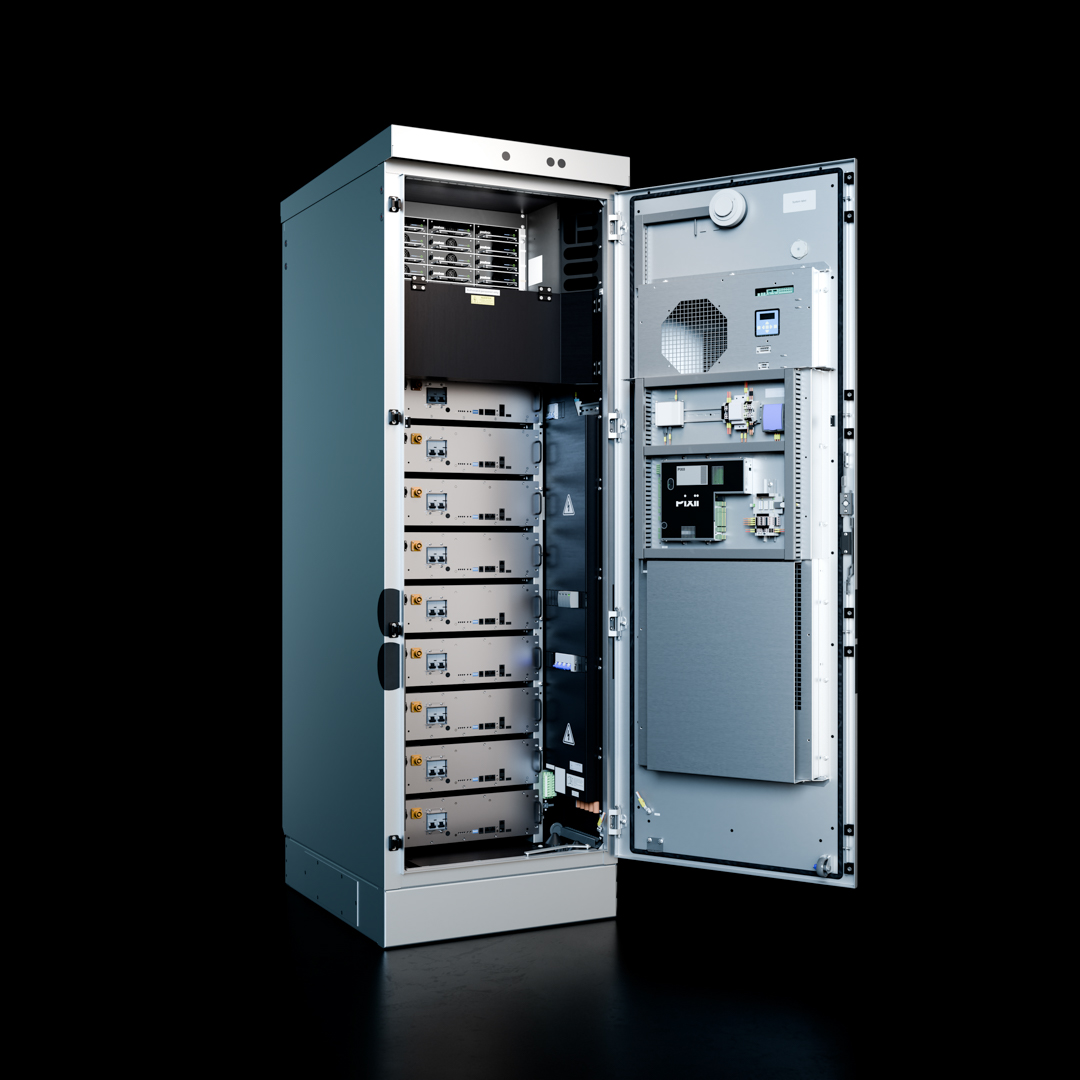

Zdjęcie wysokiej szarej wolnostojącej szafy bateryjnej na czarnym tle z odbijającą podłogą. Drzwi szafy są otwarte na prawo. W środku w lewej komorze widać stos modułów baterii w rzędach, a na górze urządzenia sterujące; wnętrze drzwi zawiera okrągłą kratkę wentylatora lub wentylacyjną oraz dalsze urządzenia. Brak czytelnego tekstu lub etykiet. Istniejący podpis nazywa ją szafą bateryjną Pixii PowerShaper (obraz od producenta).
1 Dokumentacja techniczna
Pixii PowerShaper i Pixii Home obsługują dwie niezależne metody komunikacji Modbus do integracji z Reduxi Controller. Strony producenta:
- Pixii PowerShaper – strona produktu u producenta
- Pixii Home – strona produktu u producenta
- Pixii document center – karty katalogowe i instrukcje od producenta
2 Wymagane wyposażenie
Przygotuj poniższe elementy. Używaj jednej metody komunikacji naraz.
- Sterownik Reduxi Controller (zainstalowany i online)
- Pixii PowerShaper lub Pixii Home
- Dostęp do interfejsu użytkownika Pixii (aplikacja Pixii Home App dla Pixii Home, interfejs internetowy dla PowerShaper)
- Modbus TCP/IP: kabel Ethernet i sieć lokalna wspólna dla Pixii i Reduxi Controller
- Modbus RTU przez RS485: kabel RS485 i dostęp do wnętrza szafy Pixii (Pixii Gateway, Serial COM4)
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Przegląd systemu i okablowanie
3.1 Metody komunikacji
Pixii PowerShaper i Pixii Home obsługują dwie niezależne metody komunikacji:
- Modbus TCP/IP przez Ethernet
- Modbus RTU przez RS485 (Serial COM4)
Używana jest tylko jedna metoda komunikacji naraz. Zależy ona od projektu instalacji i dostępnej infrastruktury.
3.2 Modbus TCP/IP
Modbus TCP/IP to zalecana i najczęściej stosowana metoda. Działa przez Ethernet. Pixii i Reduxi muszą znajdować się w tej samej sieci IP. Uruchomienie i diagnostyka są prostsze.
- Podłącz Pixii PowerShaper lub Pixii Home do sieci lokalnej kablem Ethernet.
- Podłącz Reduxi Controller do tej samej sieci lokalnej.
Przykłady połączenia Ethernet:
Opis tekstowy tego obrazu
Zrzut ekranu strony instrukcji instalacji ucięty u góry, z trzema punktami: Route RJ45 network cable from customer switch to cabinet plinth. Use left cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Poniżej: wyblakłe zdjęcie wnętrza szarej szafy z dwoma urządzeniami montowanymi w stelażu z żebrami radiatora po prawej. Czerwona strzałka wskazuje wtyczkę kabla przy okrągłym otworze po lewej stronie górnego urządzenia. Czarny kabel biegnie od wtyczki w dół do cokołu szafy na dole.
Opis tekstowy tego obrazu
Obraz instruktażowy z trzema punktami u góry: Route RJ45 network cable from customer switch. Use bottom cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Poniżej: po lewej rysunek wysokiej wąskiej szarej szafy widzianej z przodu z lewej strony, z otwartymi drzwiami; mały czerwony kwadrat oznacza miejsce w prawym górnym rogu wnętrza szafy. Kropkowane czerwone linie prowadzą od kwadratu do dużego zbliżenia w czerwonej ramce po prawej. Zbliżenie pokazuje płytę montażową z dwiema listwami zaciskowymi oznaczonymi -X9 i -X10 (drobne etykiety), małą czarną wtyczką lub złączem nad nimi oraz żółtym elementem na górze. Czerwony kwadrat oznacza miejsce złącza Ethernet.
Opis tekstowy tego obrazu
Schemat połączenia szafy, przełącznika sieciowego i Reduxi Controller. Po lewej: wyblakłe zdjęcie wnętrza szarej szafy z małym czarnym złączem przy górnej krawędzi. Szary kabel sieciowy biegnie od tego złącza do czarnego przemysłowego przełącznika sieciowego z ośmioma portami RJ45 pośrodku (dwa rzędy po cztery). Drugi szary kabel biegnie od przełącznika do ciemnego Reduxi Controller po prawej (logo reduxi, czarne złącze wtykowe w prawym dolnym rogu). Brak etykiet tekstowych poza logo reduxi.
3.3 Modbus RTU przez RS485
Używaj Modbus RTU przez RS485, gdy Ethernet nie jest dostępny lub wymagana jest szeregowa magistrala przemysłowa. To połączenie szeregowe, wymaga dostępu do szafy i korzysta z Serial COM4 w Pixii Gateway.
Opis tekstowy tego obrazu
Schemat z dokumentu producenta pokazujący czarny moduł Pixii Gateway z zielonymi wtykowymi listwami zaciskowymi, w dwóch widokach, z czerwonymi liniami wskazującymi i etykietami. Pierwszy widok (podpis Figure 2.2 Left side view): etykiety listew zaciskowych na lewej krawędzi, od góry do dołu: AC Grid voltage measurement, Fan feed and control, Digital inputs, Temperature measurement, Contactor control, Heater control, Aux power, Battery measurement. Logo Pixii jest wydrukowane na module. Drugi widok (moduł obrócony, górna część ucięta u góry drugiej sekcji): etykiety USB, Module CAN connection, 2x USB, Serial COM2, 3, Serial COM4, CAN 2, Inputs and outputs, Relay outputs, Power In oraz Earthing screw (wskazuje lewy dolny róg).
- RS485 znajduje się w Pixii Gateway
- Punkt przyłączenia: Serial COM4
- Dostęp fizyczny: wewnątrz szafy Pixii
- Odniesienie: Figure 2.3 – Right side view (Serial COM4)
4 Konfiguracja urządzenia w Pixii
Skonfiguruj tylko sekcję metody, której używasz: 4.1 do 4.3 dla Modbus TCP/IP, 4.4 do 4.6 dla Modbus RTU przez RS485.
4.1 Ustawienia sieciowe (Modbus TCP/IP)
Wejdź do interfejsu użytkownika Pixii (aplikacja Pixii Home App dla Pixii Home, interfejs internetowy dla PowerShaper) i przejdź do Communication → Network settings.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Pixii. Lewe ciemne menu o tytule Menu: Service Settings (wyróżnione), System, Battery, Converters, Meter, Communication (w turkusowej ramce), Gateway, Setup guides, Phone view, Logout. Obszar główny, górny wiersz: Status (zielony znaczek), Service: Adaptive peak shaving, Extended status 6300, Time 11:01. Trzy wskaźniki: Grid power -4.1 kW; Power Shaper 0.1 kW; Load power -4.2 kW. Sources: L1 234 V, L2 233 V, L3 235 V; PV Source: 5 W. Kafelek Battery: 53.5 V, 89.8 %, 2.2 A, 28.0 °C, Last calibration: N/A. Loads: P: -4241 W. Cabinet status: Door Closed, Fans Ok, Smoke det Ok, Earth Fault Ok. Logo Pixii. Poniżej: wykres liniowy History z legendą Battery voltage, SoC, PowerShaper, Meter power oraz osiami napięcia baterii (0 do 64), SoC (0 do 120), mocy (-10k do 10k). Zakładki na dole: Overview, Voltages.
Skonfiguruj:
- Adres IP (zalecany statyczny adres IP)
- Maska podsieci
- Brama (jeśli wymagana)
Zapisz adres IP Pixii. Będzie potrzebny do konfiguracji w Reduxi.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Pixii, strona Network setting. Lewe ciemne menu: Communication, Back, TCP/IP, MQTT, HTTPS, E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Nagłówek: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Pola: Type: DHCP (wyszarzona lista rozwijana); Name: Wired connection 1; Host name; Address (ipv4), w turkusowym prostokącie; Mask; Gateway; Obtain DNS server address automatically: pole wyboru niezaznaczone; DNS1: 8.8.8.8; DNS2: 8.8.4.4; NTP1: 0.pool.ntp.org; NTP2: 1.pool.ntp.org; NTP3: 2.pool.ntp.org; NTP4: 3.pool.ntp.org; NTP used: 2.pool.ntp.org. Przyciski: Edit, Save (wyszarzony).
4.2 Modbus TCP
Przejdź do Menu → Communication → Modbus i ustaw:
| Parametr | Wartość |
|---|---|
| Enabled | Yes |
| Typ | TCP/IP |
| TCP Port |
502 (domyślny) |
Należy zapisać ustawienia.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Pixii. Lewe ciemne menu o tytule Communication z pozycjami: Back, TCP/IP, MQTT, HTTPS (z ikoną chmury), E-mail, SMS, Serial ports, Modbus (wyróżniony turkusową ramką), Certificates, Multicabinet. Tekst nagłówka: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Panel główny o tytule Modbus setting: Enabled: zaznaczone; Type: TCP/IP v4 (zielona lista rozwijana); Msg. lifetime: 60; Listen to all: zaznaczone; TCP/IP client port: wyszarzone, wartość; Multicabinet regulation type: Multiple Services. Przyciski: Save, Set default.
4.3 Typ regulacji multicabinet (wymagany dla Modbus TCP)
Przejdź do Menu → Communication → Modbus. Dostępne są dwie opcje:
Multiple Services
- Wewnętrzna logika sterowania Pixii jest aktywna
- Reduxi działa jako system nadrzędny
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Pixii, strona Service Settings, nagłówek Site: Tolvmansgatan – Home, Logged in as: installer. Lewe ciemne menu Menu (ucięte po lewej): Service Settings, System, Battery, Converters, Meter, Communication, Gateway, Setup guides, Phone view, Logout. Lista rozwijana Profile: None, zielony kwadrat, przycisk Set, szare pole z napisem None. Lista Unused services ze strzałkami odtwarzania: Scheduler, Demand response, Adaptive peak shaving, Target SoC, Voltage Support, Power control, Peak shaving. Prawa lista z nagłówkiem Run by priority, Enable services (pole zaznaczone) jest pusta i otoczona czerwonym prostokątem. Przyciski: Save, Refresh, Guide, Back.
Simple Modbus
- Reduxi przejmuje pełną kontrolę
- Pixii działa jako urządzenie sterowane
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Pixii. Lewe ciemne menu o tytule Communication: Back, TCP/IP, MQTT, HTTPS (z ikoną chmury), E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Nagłówek: Site: PIXII Vassundavägen 178, Logged in as: installer. Panel Modbus setting: Enabled: zaznaczone; Type: TCP/IP v4 (zielona lista rozwijana); Msg. lifetime: 60; Listen to all: zaznaczone; TCP/IP client port: szare pole; Multicabinet regulation type: Simple. Przyciski: Save, Set default.
Aby system reagował prawidłowo, aktywuj Demand Response. Kliknij przycisk odtwarzania (przesuń go w prawo) i zapisz ustawienie.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Pixii, dwie części. Lewe ciemne menu o tytule Communication: Back, TCP/IP, MQTT, HTTPS (z ikoną chmury), E-mail (jasno wyróżnione), SMS, Serial ports, Modbus, Certificates, Multicabinet. Nagłówek: Site: Lärlingsgatan 16, Logged in as: installer. Strona Service Settings: lista rozwijana Profile: None, zielony kwadrat, przycisk Set i szare pole z napisem None. Lewa lista Unused services ze strzałkami odtwarzania: Scheduler, Peak shaving, Target SoC, Voltage Support, Power control. Prawa lista z nagłówkiem Run by priority, Enable services (pole zaznaczone): jedna pozycja Demand response z kwadratem zatrzymania, strzałkami w górę i w dół oraz zielonym znaczkiem. Obie listy mają poziomy pasek przewijania. Przyciski na dole: Save, Refresh (z obrysem), Guide, Back.
4.4 Rola multicabinet (wymagana dla RS485)
Przejdź do System → General settings.
| System | Rola multicabinet |
|---|---|
| System jednoszafowy | Klient |
| System wieloszafowy | Jedna szafa: Master. Wszystkie pozostałe: Client. |
4.5 Port szeregowy (RS485)
Przejdź do Menu → Communication → Serial ports. Wybierz zakładkę Serial Port 4 (COM4) i skonfiguruj:
| Parametr | Wartość |
|---|---|
| Enabled | Yes |
| Prędkość transmisji (baud rate) | 19200 |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
Należy zapisać ustawienia.
4.6 Modbus RTU
Przejdź do Menu → Communication → Modbus i ustaw:
| Parametr | Wartość |
|---|---|
| Enabled | Yes |
| Typ | RS485 RTU |
| Czas życia wiadomości | 60 |
| Identyfikator portu szeregowego | 4 |
| Adres Modbus portu szeregowego |
1 (jedna szafa) |
| Typ regulacji multicabinet | simple |
W systemach wieloszafowych każda szafa potrzebuje unikalnego adresu Modbus.
Należy zapisać ustawienia.
5 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
6 Dodawanie Pixii do Reduxi Controller
Ten krok jest taki sam dla obu metod komunikacji, poza wybranym typem połączenia.
6.1 Ustawienia podstawowe
Zalogować się do Reduxi Configurator (zob. Punkt 5) i kliknąć + Add device.
Opis tekstowy tego obrazu
Zrzut ekranu lewego paska bocznego Reduxi Configurator. U góry: logo reduxi z tekstem CONFIGURATOR. Zwinięte sekcje: Devices (ikona plusa) i Strategies (ikona plusa). Poniżej dwa przyciski obok siebie: Add device (ikona plusa, zaznaczony niebieską ramką) i Add strategy (ikona plusa). Pod nimi dwie pozycje: Settings i Profile. Obszar po prawej stronie paska bocznego jest pusty, biały.
W pierwszym kroku należy zdefiniować ustawienia podstawowe:
- Typ urządzenia:
Battery - Type:
Pixii PowerShaperlubPixii Home - Name: dowolna nazwa
Opis tekstowy tego obrazu
Zrzut ekranu kreatora dodawania urządzenia w Reduxi Configurator, krok 1 z 3. Pasek postępu z trzema krokami: 1 Basic settings (aktywny, czarne kółko), 2 Communication channel (szary), 3 Advanced settings (szary). Nagłówek: Basic settings. Pola: Device type * : pusta lista rozwijana; Type * : pusta lista rozwijana; Name * : puste pole tekstowe. Przyciski: Back (lewy dolny róg), Next (prawy dolny róg, ciemny).
6.2 Ustawienia komunikacji
Wybierz typ komunikacji i odpowiednio ustaw parametry. Użyj wartości ustawionych w Pixii (zob. punkt 4).
| Typ komunikacji | Zastosowanie |
|---|---|
TCP/IP |
Modbus TCP |
Serial RS485 |
Modbus RTU |
Opis tekstowy tego obrazu
Zrzut ekranu kreatora Reduxi Configurator z trzema krokami: 1 Basic settings (ukończony, czarny), 2 Communication channel (bieżący, czarny), 3 Advanced settings (szary). Nagłówek: Communication channel and device configuration. Connection *: TCP/IP. IP *: puste. Port *: 502. Modbus unit ID *: 2, w niebieskiej ramce. Przyciski: Back, Test communication, Next (ciemny).
6.3 Test komunikacji
Kliknij Test communication na dole kreatora. Test jednorazowo odczytuje dane z Pixii i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: urządzenie powstaje dopiero po kliknięciu Done.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
Test daje jeden z dwóch wyników:
Opis tekstowy tego obrazu
Zrzut ekranu okna dialogowego o tytule "Test communication" z przyciskiem zamknięcia (x) w prawym górnym rogu. Zielony tekst w polu zawartości: "Successful readout from device". Wyświetlone wartości: Error: false; Battery voltage: 53.34 V; Grid active power: 1077 W; PV export active energy: null Wh; PV voltage: null V; Load import active energy: 2293200 Wh; Grid import active energy: 2402100 Wh; PV current: null A; Battery state of charge: 88 %; Battery export active energy: 83000 Wh; Battery import active energy: 87400 Wh; Off-grid: false; Battery active power: -9 W; Battery min. active power: -10668 W; Load active power: 994 W; Battery current: -0.17 A; Battery max. active power: 5334 W; Grid export active energy: 100 Wh; State name: NORMAL; PV active power: null W; PV min. active power: null W; Inverter active power: 985 W. Przycisk w prawym dolnym rogu: Close.
Opis tekstowy tego obrazu
Zrzut ekranu okna Test communication (X zamykający w prawym górnym rogu). Pierwsze pole: Unable to communicate with device. Drugie pole z czerwonym tekstem: Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Przycisk: Close (ciemny).
6.4 Advanced settings
Ustawienia zaawansowane są opcjonalne. Zależą od miejsca, w którym zainstalowano Reduxi Controller. Po zakończeniu wszystkich ustawień zaawansowanych naciśnij Done w prawym dolnym rogu.
Opis tekstowy tego obrazu
Zrzut ekranu kreatora dodawania urządzenia w Reduxi Configurator, krok 3 z 3 (Advanced settings). Pasek postępu z trzema czarnymi kółkami 1 Basic settings, 2 Communication channel, 3 Advanced settings (aktywny). Nagłówek: Advanced settings. Osiem pytań tak/nie, każde z wyłączonym przełącznikiem i małą podpowiedzią domyślną po prawej: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No); Do you want to exclude device from summary? (ostatnie pytanie, mały tekst; Default: No). Dolny rząd trzech list rozwijanych: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Przyciski: Back (po lewej) i ciemny przycisk po prawej (etykieta mała, brzmi Done).
7 Sprawdzanie odczytów i ustawianie sterowania
7.1 Ustawienia sterowania dla urządzeń Pixii
Systemem Pixii można sterować na jeden z dwóch sposobów (zob. punkt 4, punkt 4.3). W zależności od wybranej opcji ustaw odpowiedni control type w Reduxi Configurator dla każdego dodawanego urządzenia Pixii.
Dla Multiple Services skonfiguruj urządzenie w sekcji Devices – Pixii – Details – All settings zgodnie z rysunkiem:
Opis tekstowy tego obrazu
Zrzut ekranu Reduxi Configurator z dwoma panelami. Lewy panel Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Prawy panel Device configuration: Modbus unit ID *: 1. Is PV installed? *: przełącznik ustawiony na No. Control mode *: EMS by Pixii (Multiple Services), z szarym tekstem podpowiedzi Select control mode of inverter.
Dla Simple Modbus skonfiguruj urządzenie w sekcji Devices – Pixii – Details – All settings zgodnie z rysunkiem:
Opis tekstowy tego obrazu
Zrzut ekranu Reduxi Configurator z dwoma panelami. Lewy panel Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Prawy panel Device configuration: Modbus unit ID *: 1. Is PV installed? *: przełącznik ustawiony na No. Control mode *: EMS by setpoint (Simple Modbus), z szarym tekstem podpowiedzi Select control mode of inverter.
7.2 Ostatnie pomiary
Po nawiązaniu komunikacji sprawdź dodatkowo wartości w sekcji Devices – Pixii PowerShaper w Reduxi Configurator.
Opis tekstowy tego obrazu
Zrzut ekranu strony urządzenia Reduxi dla pompy ciepła, zakładka Last measurements (zakładki: Last measurements, Analysis, Archive; lista rozwijana i ikona odświeżania w prawym górnym rogu). Górne kafelki: "Control type" z przyciskami Auto (ciemny) i Manual (wyróżniony turkusem, zaznaczony); drugi kafelek z rzędem czterech małych przycisków, jeden wyróżniony turkusem (małe podpisy: Off.). Karta "Current": trzy wartości 0.55, 0.57, 0.59 (oznaczenia faz i jednostki małą czcionką). Karta "Power": trzy wartości 0.4, 0.0, 0.4. Karta "Energy": jedna wartość 78.7. Karta "Other": wiersze z wartościami OFF, MANUAL, OFF, OFF, ON. Karta "Settings": wartości napięcia 246.00, 244.40, 246.30. Każda wartość ma mały znacznik czasu.
7.3 Włączanie sterowania przez Reduxi
Aby korzystać z zaawansowanego sterowania baterią, zintegruj urządzenie ze strategią systemu Reduxi. W sekcji Devices – Pixii PowerShaper lub Pixii Home w Reduxi Configurator ustaw control type na AUTO. Dopiero wtedy polecenia strategii wpływają na baterię.
Aby uzyskać maksymalną elastyczność i obniżyć koszty energii dzięki cenom dynamicznym i taryfom dynamicznym, należy zdefiniować strategię zgodnie z opisem w Strategie dla sterownika Reduxi Controller.
Po dodaniu urządzenia możesz je również monitorować i sterować nim w aplikacji Reduxi.
✓ Podsumowanie
Przygotowanie (punkty 1–3): Przeczytaj strony producenta i wybierz jedną metodę: Modbus TCP/IP przez Ethernet (zalecana) lub Modbus RTU przez RS485 na Serial COM4.
Pixii (punkt 4): Ustaw ustawienia sieciowe i Modbus w Pixii. TCP: adres IP, port 502, typ regulacji multicabinet. RTU: rola multicabinet, port szeregowy 4 z 19200 baud i ustawieniami Modbus.
Dodawanie do Reduxi (punkty 5–6): Otwórz Configurator i dodaj urządzenie z typem Pixii PowerShaper lub Pixii Home. Wybierz TCP/IP lub Serial RS485. Uruchom Test communication.
Uruchomienie (punkt 7): Ustaw control type dla swojej opcji Pixii, sprawdź Last measurements i ustaw control type na AUTO.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test komunikacji kończy się błędem | Sprawdź, czy Pixii i Reduxi Controller znajdują się w tej samej sieci IP oraz czy adres IP i port 502 są poprawne (TCP). Dla RTU sprawdź, czy ustawienia portu szeregowego w Pixii odpowiadają ustawieniom w Reduxi (zob. punkt 4). |
| Komunikacja Modbus nie działa | Zrestartuj Pixii. |
| Trzeba zmienić typ regulacji multicabinet | Typ regulacji multicabinet może zmienić tylko wsparcie techniczne Pixii. |
| Polecenia Reduxi nie wpływają na Pixii | Sprawdź, czy Demand Response jest aktywowane dla Simple Modbus (zob. punkt 4) i czy control type w Reduxi to AUTO (zob. punkt 7). |
| Nie znaleziono połączenia RS485 | RS485 znajduje się w Pixii Gateway, Serial COM4, wewnątrz szafy Pixii. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
