Podłącz i skonfiguruj sterownik Pixii Powershaper i Home Reduxi (TCP/IP i RS485)

1. Przegląd

Pixii PowerShaper i Pixii Home obsługują dwa niezależne metody komunikacji Modbus w celu integracji ze sterownikiem Reduxi:

Obsługiwane tryby komunikacji:

• Modbus TCP/IP przez Ethernet
• Modbus RTU przez RS485 (COM4 szeregowy)

Jednocześnie używana jest tylko jedna metoda komunikacji, w zależności od projektu instalacji i dostępnej infrastruktury.

2. Opcja komunikacji A – Modbus TCP/IP

2.1 Opis

Modbus TCP/IP jest zalecaną i najczęściej stosowaną metodą komunikacji.

Charakterystyka:

• Komunikacja przez Ethernet
• Pixii i Reduxi muszą znajdować się w tej samej sieci IP
• Łatwiejsze uruchamianie i rozwiązywanie problemów

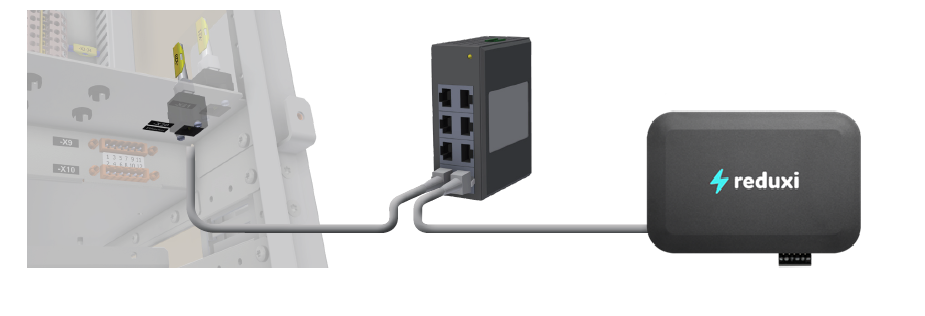

2.2 Połączenie fizyczne – Modbus TCP/IP

1. Podłącz Pixii PowerShaper / Pixii Home do sieci lokalnej za pomocą kabla Ethernet.
2. Podłącz kontroler Reduxi do tej samej sieci lokalnej.

Przykłady połączeń Ethernet:

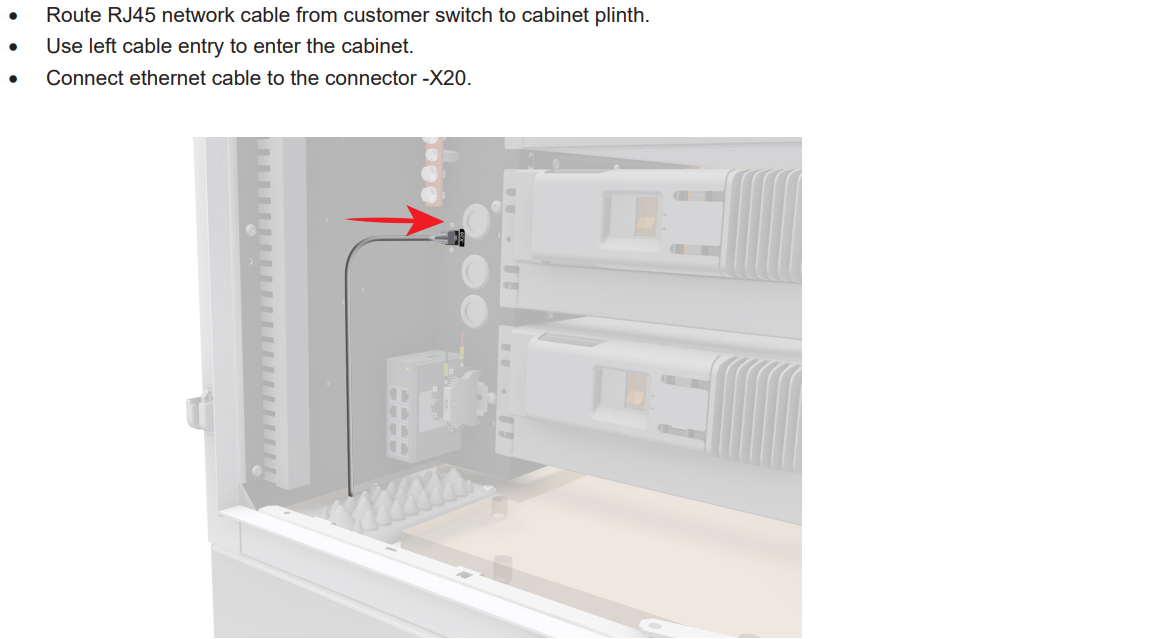

• Pixii PowerShaper

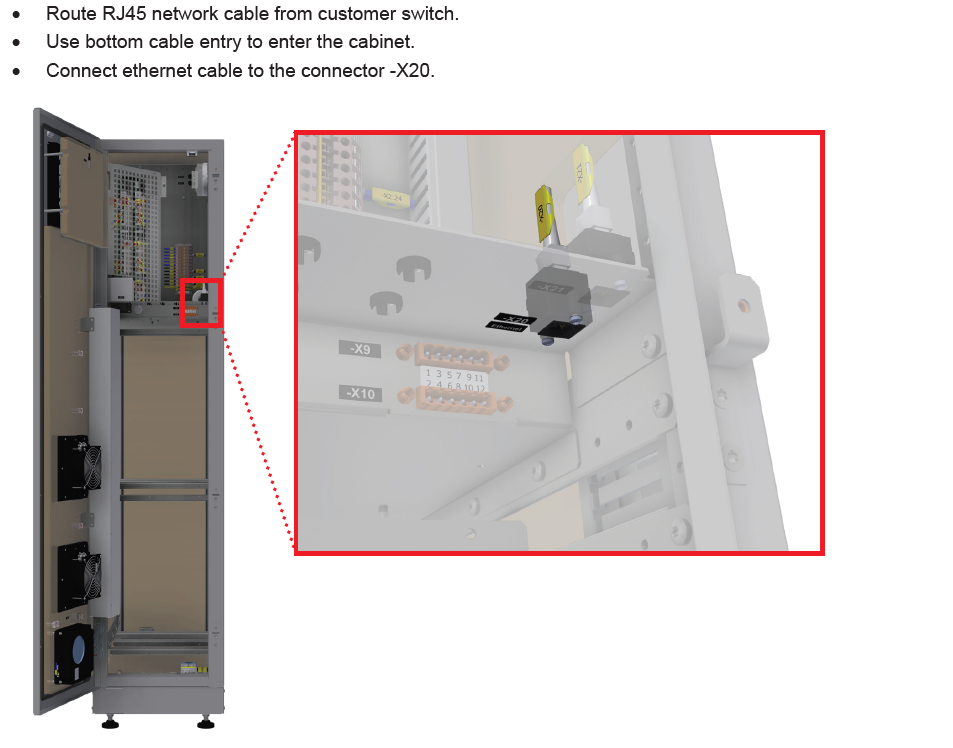

• Pixii Home

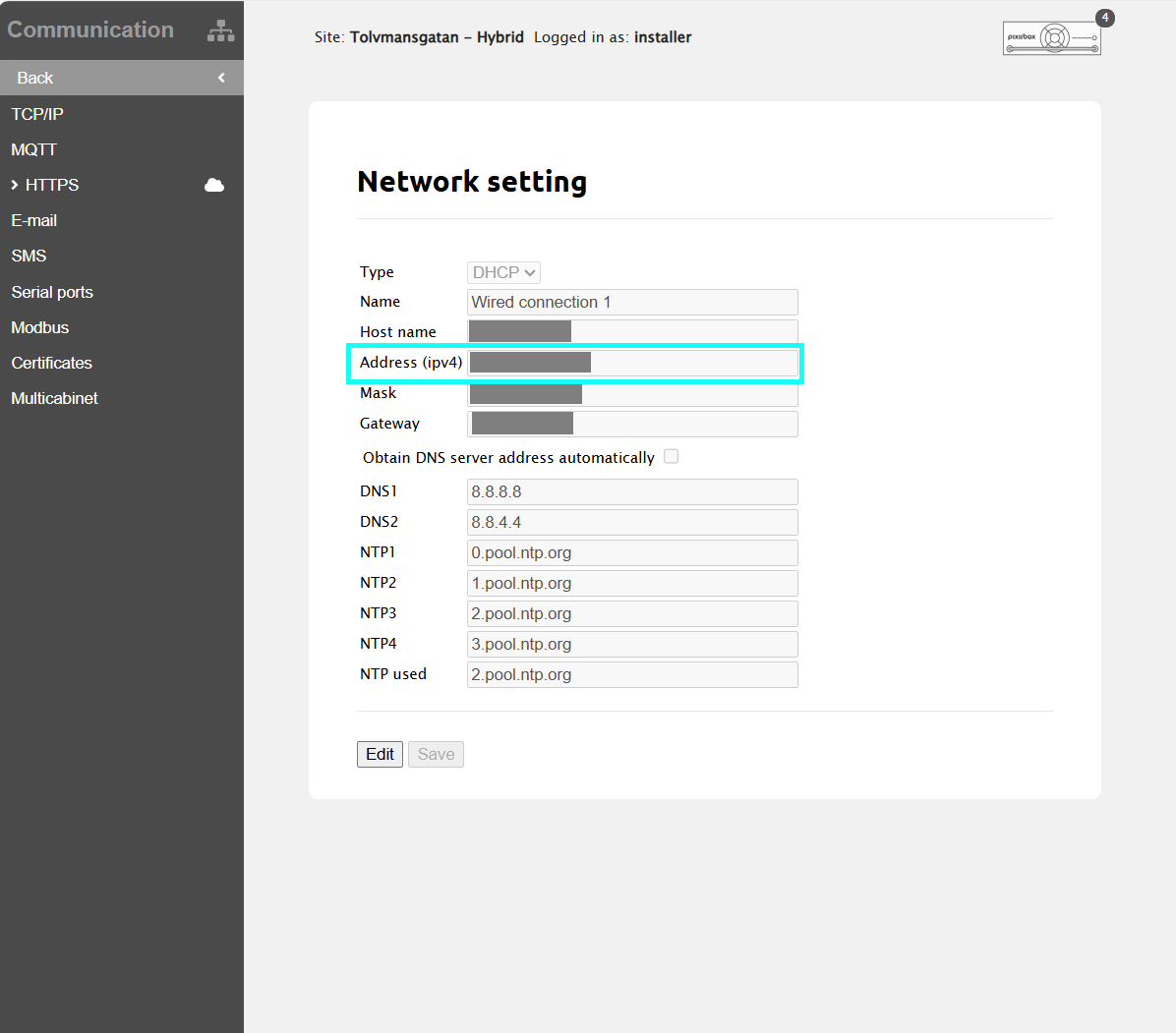

2.3 Konfiguracja sieci (Pixii)

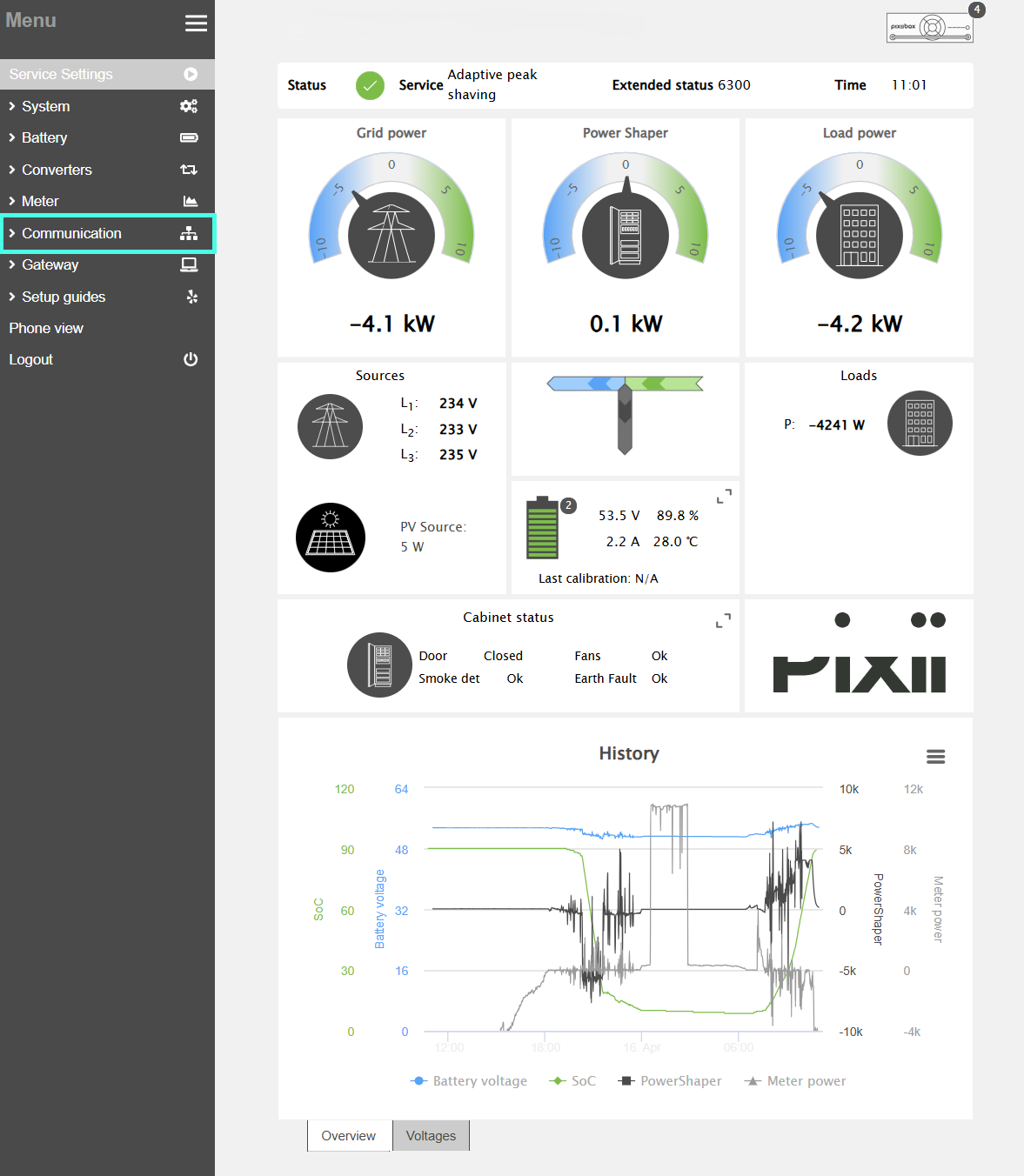

1. Wejdź do interfejsu użytkownika Pixii
   (Pixii Home App dla Pixii Home, Interfejs Web dla PowerShaper)
2. Przejdź do:

Komunikacja → Ustawienia sieciowe

3. Skonfiguruj:

• Adres IP
  → Zalecany statyczny adres IP
• Maska podsieci
• Brama (jeśli wymagana)

4. Zanotuj adres IP Pixii do konfiguracji Reduxi.

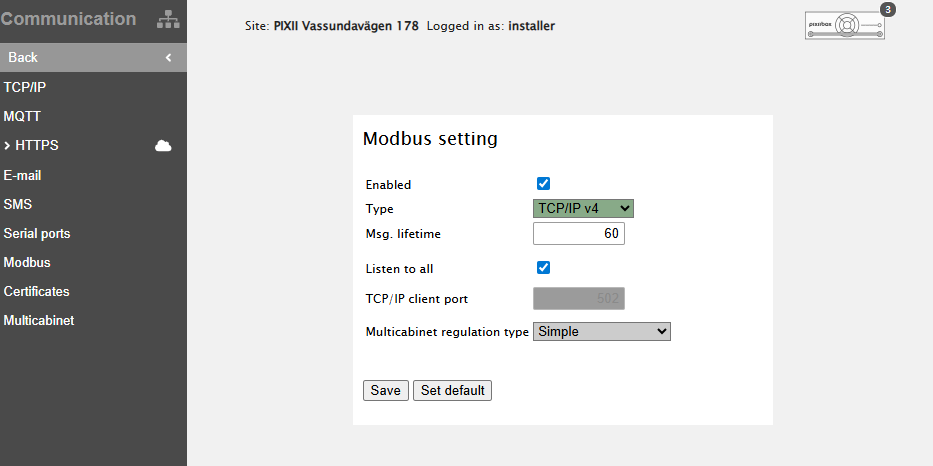

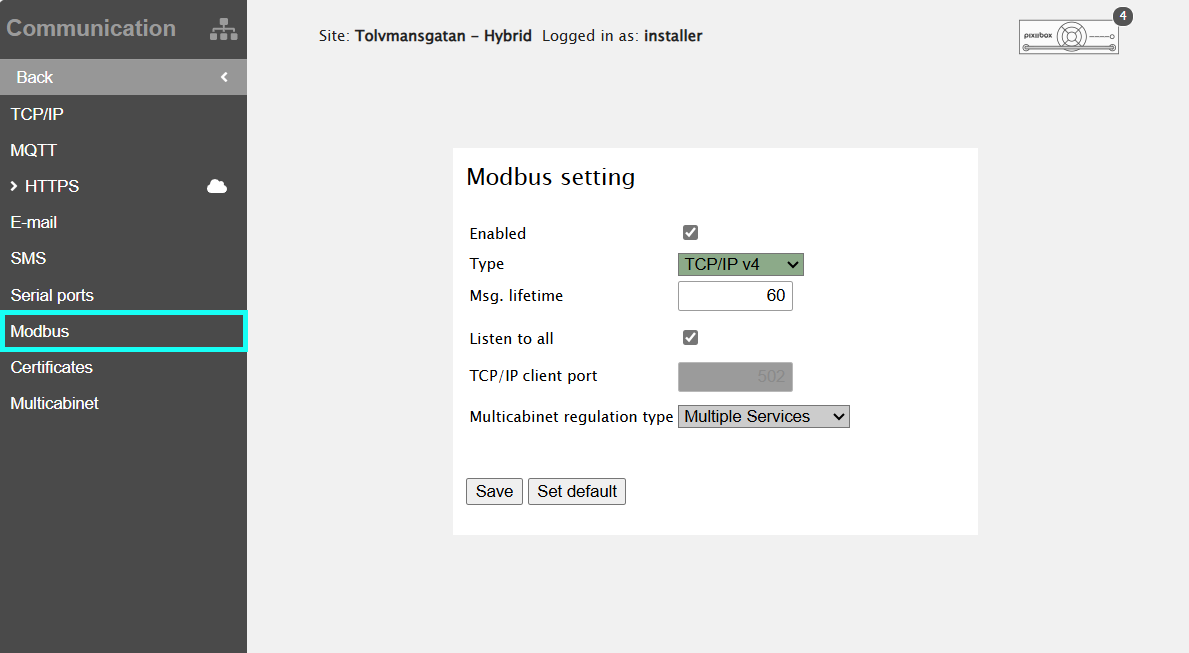

2.4 Konfiguracja Modbus TCP (Pixii)

1. Przejdź do:

Menu → Komunikacja → Modbus

2. Ustaw:

• Włączone: Tak
• Typ: TCP/IP
• Port TCP: 502 (domyślnie)

3. Zapisz ustawienia.

2.5 Typ regulacji wieloszafowej (wymagane dla Modbus TCP)

Przejdź do:

Menu → Komunikacja → Modbus

Dostępne są dwie opcje:

Wiele usług

• Aktywna wewnętrzna logika sterowania Pixii
• Reduxi działa jako system nadzorujący

Prosty Modbus

• Reduxi przejmuje pełną kontrolę
• Pixii działa jako urządzenie sterowane

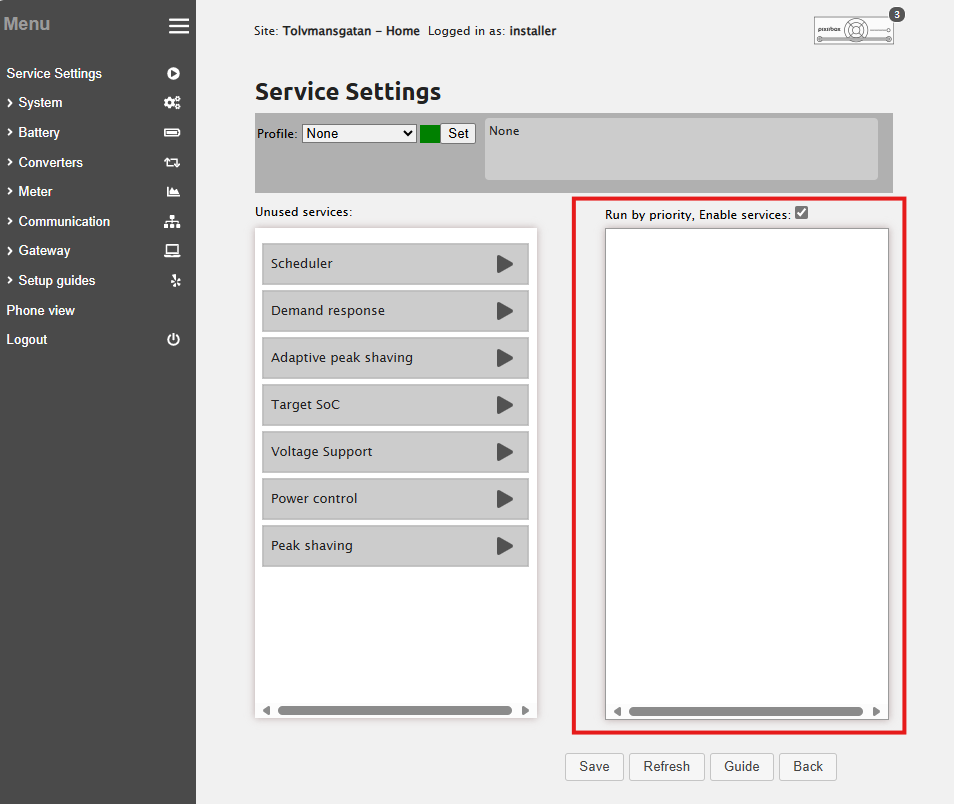

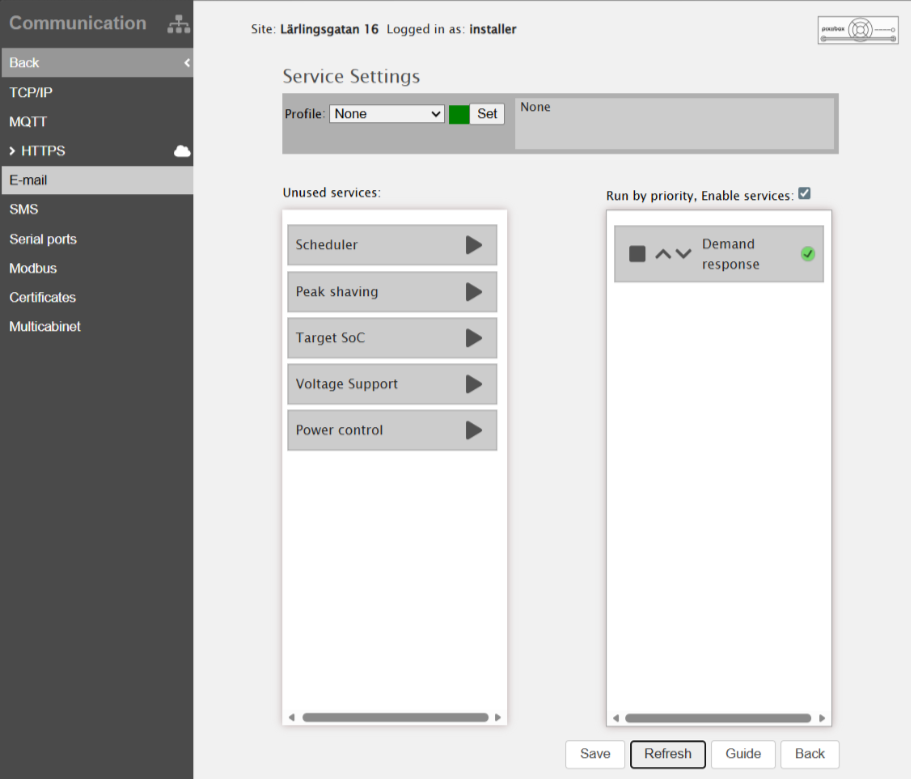

Aby zapewnić prawidłową reakcję systemu, należało aktywować funkcję Demand Response. Odbywa się to poprzez kliknięcie przycisku „play” (przesunięcie go w prawo), a następnie zapisanie ustawienia.


Jeśli komunikacja Modbus nie działa prawidłowo, należy zrestartować PIXII.

Uwaga:
Zmiana typu regulacji multicabinetu może być zastosowana tylko przez wsparcie techniczne Pixii.

3. Opcja komunikacji B – Modbus RTU przez RS485

3.1 Opis

Modbus RTU przez RS485 jest używany, gdy:

• Ethernet nie jest dostępny
• Wymagany jest szeregowy magistrala przemysłowa

Charakterystyka:

• Komunikacja szeregowa
• Wymaga dostępu do szafy sterowniczej
• Wykorzystuje bramę Pixii Serial COM4

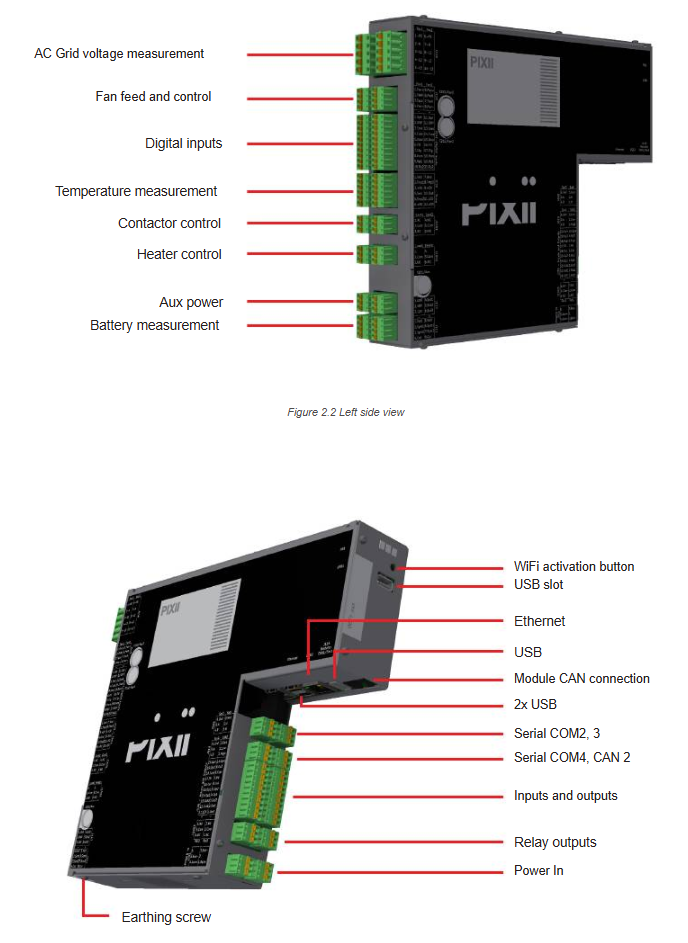

3.2 Lokalizacja fizyczna RS485

• RS485 znajduje się na bramie Pixii
• Punkt połączenia: Serial COM4
• Dostęp fizyczny: wewnątrz szafy Pixii
• Odnośnik: Rysunek 2.3 – Widok z prawej strony (Serial COM4)

3.3 Konfiguracja roli wieloszafowej (wymagane dla RS485)

Przejdź do:

System → Ustawienia ogólne

System jednogałęziowy:

• Rola wieloszafowa: Klient

System wielogałęziowy:

• Jedna szafa: Master
• Wszystkie pozostałe: Klient

Uwaga:
Rola wieloszafowa jest niezależna od ról Modbus master/slave.
Pixii jest zawsze urządzeniem slave Modbus.

3.4 Konfiguracja portu szeregowego (RS485)

Przejdź do:

Menu → Komunikacja → Porty szeregowe

Wybierz zakładkę portu szeregowego „4” (COM4) i skonfiguruj:

Zapisz ustawienia.

3.5 Konfiguracja Modbus RTU

Przejdź do:

Menu → Komunikacja → Modbus

Ustaw:

Dla systemów wieloszafowych:

• Każda szafa musi używać unikalnego adresu Modbus.

Zapisz ustawienia.

4. Dodawanie Pixii do kontrolera Reduxi

Ten krok jest identyczny dla obu opcji komunikacji, z wyjątkiem wybranego typu połączenia.

4.1 Dodaj urządzenie

Zaloguj się do konfiguratora Reduxi i wybierz Dodaj urządzenie.

4.2 Podstawowe ustawienia urządzenia

• Typ urządzenia: Bateria
• Typ: Pixii PowerShaper lub Pixii Home
• Nazwa: Zdefiniowana przez użytkownika

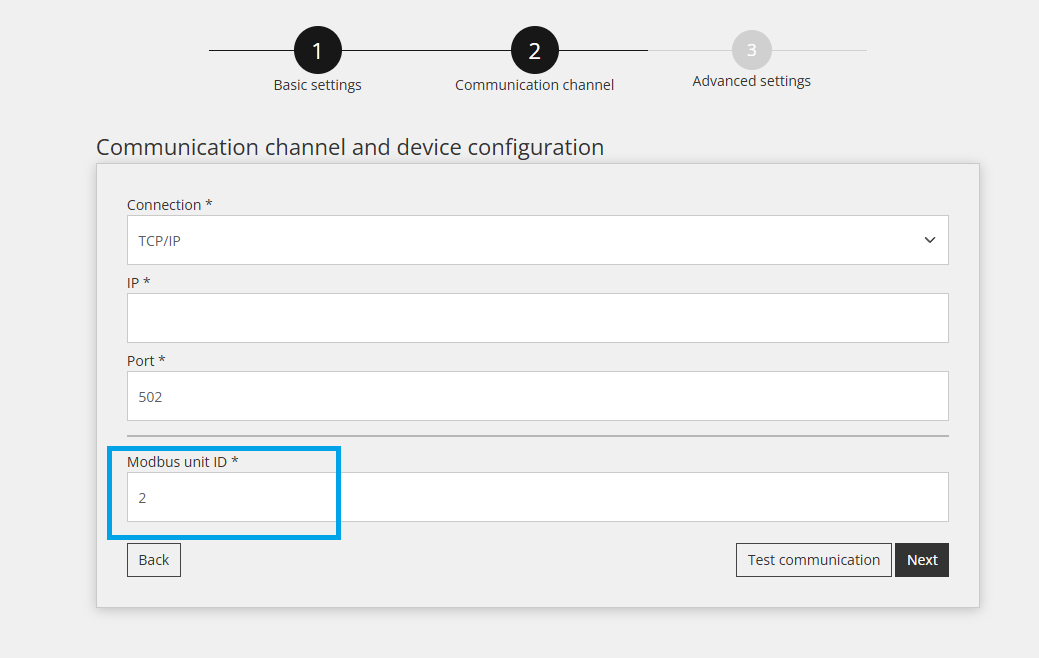

4.3 Wybór kanału komunikacji

Wybierz typ komunikacji:

• TCP/IP → dla Modbus TCP
• Serial RS485 → dla Modbus RTU

Ustaw odpowiednie parametry.

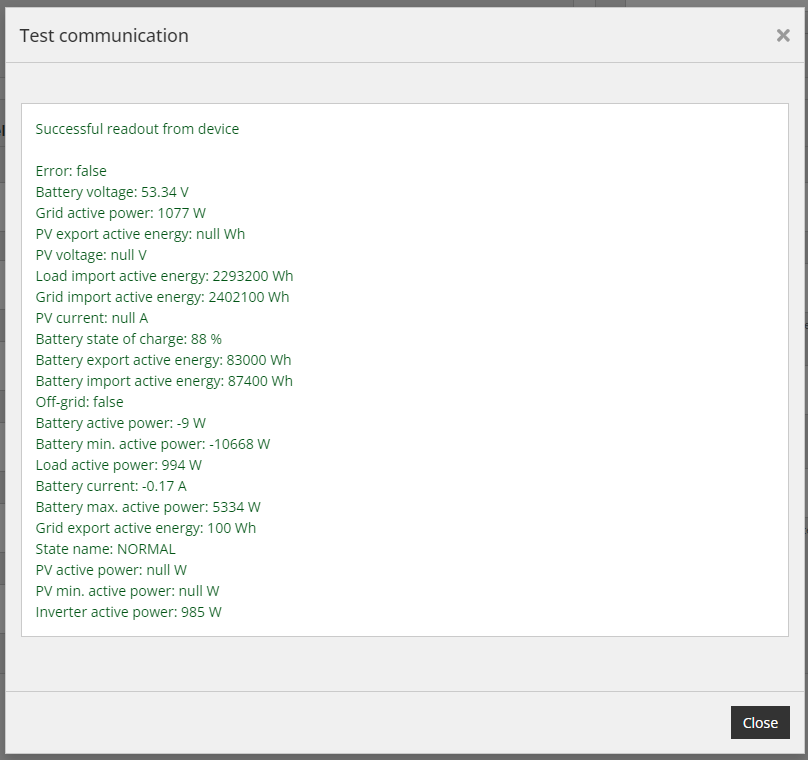

4.4 Test komunikacji

Użyj opcji Testuj komunikację.

Możliwe wyniki:

• ✅ Komunikacja pomyślna

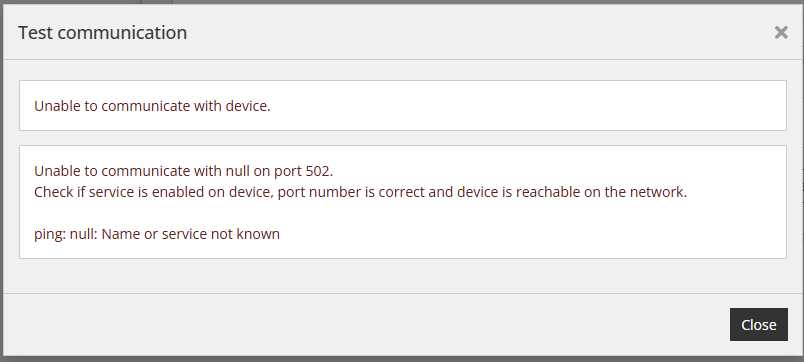

• ❌ Komunikacja nieudana

5. Ustawienia zaawansowane

Ustawienie zaawansowane jest dowolne i zależy od specyficznych potrzeb lokalizacji, w której zainstalowany jest kontroler Reduxi. Po zakończeniu wszystkich zaawansowanych ustawień, naciśnij przycisk „Gotowe” po prawej stronie u dołu.

6. Ustawienia sterowania/definicja dla urządzeń PIXII w konfiguratorze Reduxi

Sterowanie systemem PIXII może być realizowane za pomocą dwóch opcji, zgodnie z opisem w punkcie 3.3, Ustawienia Modbus PIXII. W zależności od użytej opcji, użytkownik musi być świadomy, że odpowiedni typ sterowania musi zostać zdefiniowany w konfiguratorze Reduxi dla każdego urządzenia PIXII dodanego do systemu.

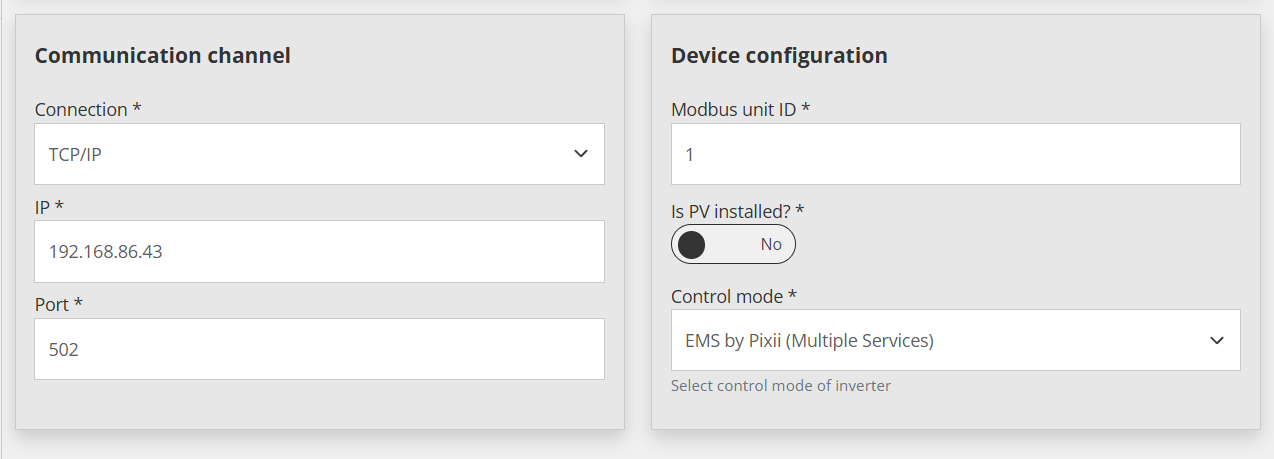

W przypadku konieczności konfiguracji urządzenia Multiple Services w menu Urządzenia/PIXII/Szczegóły/wszystkie ustawienia, zgodnie z poniższym obrazem:

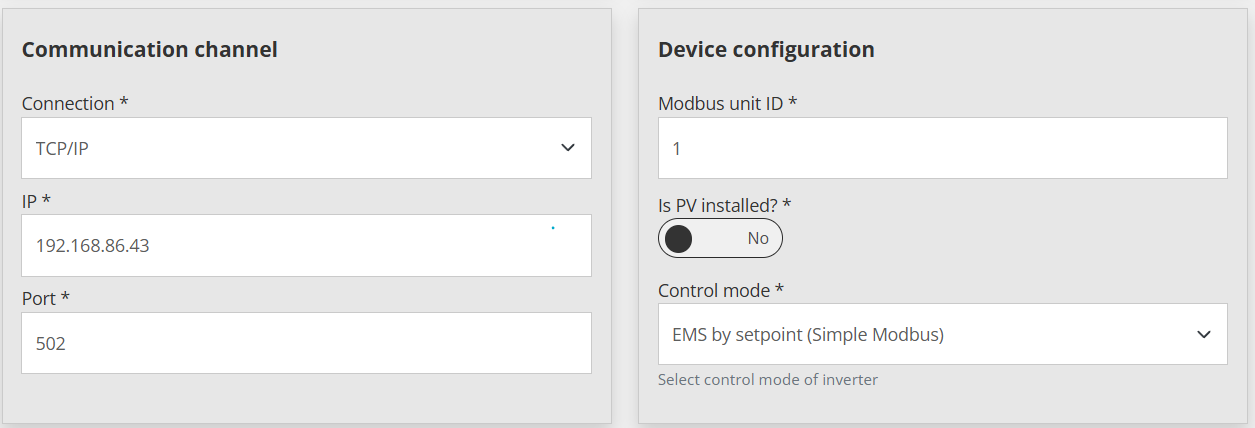

W przypadku konieczności konfiguracji urządzenia Simple Modbus w menu Urządzenia/PIXII/Szczegóły/wszystkie ustawienia, zgodnie z poniższym obrazem:

7. Ostatnie pomiary

Po pomyślnym nawiązaniu komunikacji z nowo dodanym urządzeniem, jego wartości można sprawdzić w sekcji Urządzenia/PIXII PowerSharper w konfiguratorze Reduxi jako dodatkowy test.

Aby uzyskać zaawansowaną kontrolę nad baterią, zintegruj urządzenie ze strategią systemu Reduxi. W sekcji Urządzenia/PIXII PowerSharper lub Home w konfiguratorze Reduxi, typ sterowania musi być ustawiony na AUTO, aby polecenia strategii wpływały na baterię.

Aby osiągnąć maksymalną elastyczność i redukcję kosztów energii w odniesieniu do dynamicznych cen i dynamicznych taryf, należy postępować zgodnie z instrukcjami dotyczącymi definiowania strategii pod tym linkiem: Strategie dla kontrolera Reduxi.

Po pomyślnym dodaniu urządzenia można je również monitorować i kontrolować za pośrednictwem aplikacji Reduxi.
