Połącz Reduxi z Huawei SUN2000B C&I przez Modbus TCP, umożliwiając dynamiczne zarządzanie taryfami, obniżając koszty energii i odblokowując zyski poprzez arbitraż na rynku energii.
1.Huawei SUN2000B C&I elementy do połączenia
Link do instrukcji obsługi systemu inwertera SUN2000-(50K, 75K, 80K, 150K)-MG:
https://support.huawei.com/enterprise/en/doc/EDOC1100278228
Link do instrukcji obsługi systemu baterii PCS2000MA:
https://support.huawei.com/enterprise/en/fusionsolar/pcs2000ma-pid-255740923
Link dla użytkownika dla inteligentnego licznika DTSU666-H:
https://solar.huawei.com/en/professionals/all-products/DTSU666-H-100A
2. Huawei SUN2000B C&Połączenie I i Aktywacja Modbus TCP/IP i uzyskanie IP
2.1 Połącz się z Smartlogger Huawei SUN2000B
Wszystkie czynności konfiguracyjne i uruchomieniowe są wykonywane za pośrednictwem inteligentnego rejestratora Huawei SUN2000B, dlatego połączenie z nim jest kluczowe dla wykonania dodatkowych kroków opisanych poniżej.
Dokładny opis sposobu podłączenia do inteligentnego rejestratora Huawei SUN2000B dostępny jest pod poniższym linkiem:
2.2 Aktywację wykonuje się w menu Ustawienia/Modbus TCP:
Protokołem komunikacyjnym do transmisji danych w przypadku Reduxi i Huawei SUN2000B C&I jest Modbus TCP/IP, który musi zostać aktywowany w aplikacji Huawei w systemie zasilania Enspire.
- Ustawienia Modbus TCP/IP, w których ustawiasz:
- Ustawienia łącza. Włączać,
- Tryb adresu: Adres logiczny (musi być ustawiony na logiczny!)
- Adres rejestratora: ustaw adres logiczny SmartLogger,
- Szybkie planowanie: Wyłącz.
2.3 Adres IP rejestratora Huawei SUN2000B można uzyskać w menu Ustawienia/Sieć przewodowa lub bezprzewodowa:
3. Huawei SUN2000B Smart Logger Modbus ID dla wszystkich podłączonych elementów

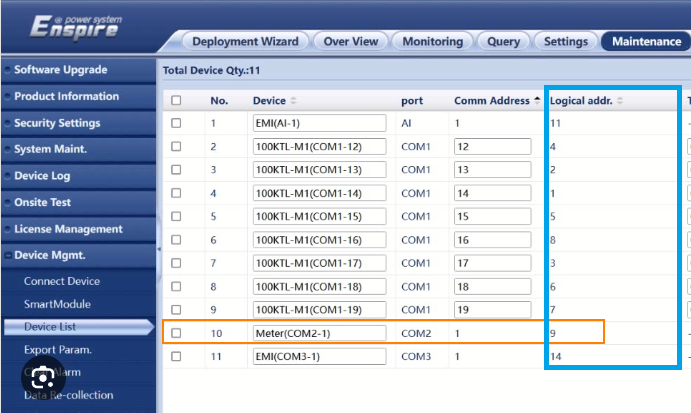

Wszystkie identyfikatory Modbus (adresy Modus) niezbędne do konfiguracji w systemie Reduxi w odniesieniu do punktu 4.3 można uzyskać w aplikacji Enspire w obszarze Konserwacja/Lista urządzeń:

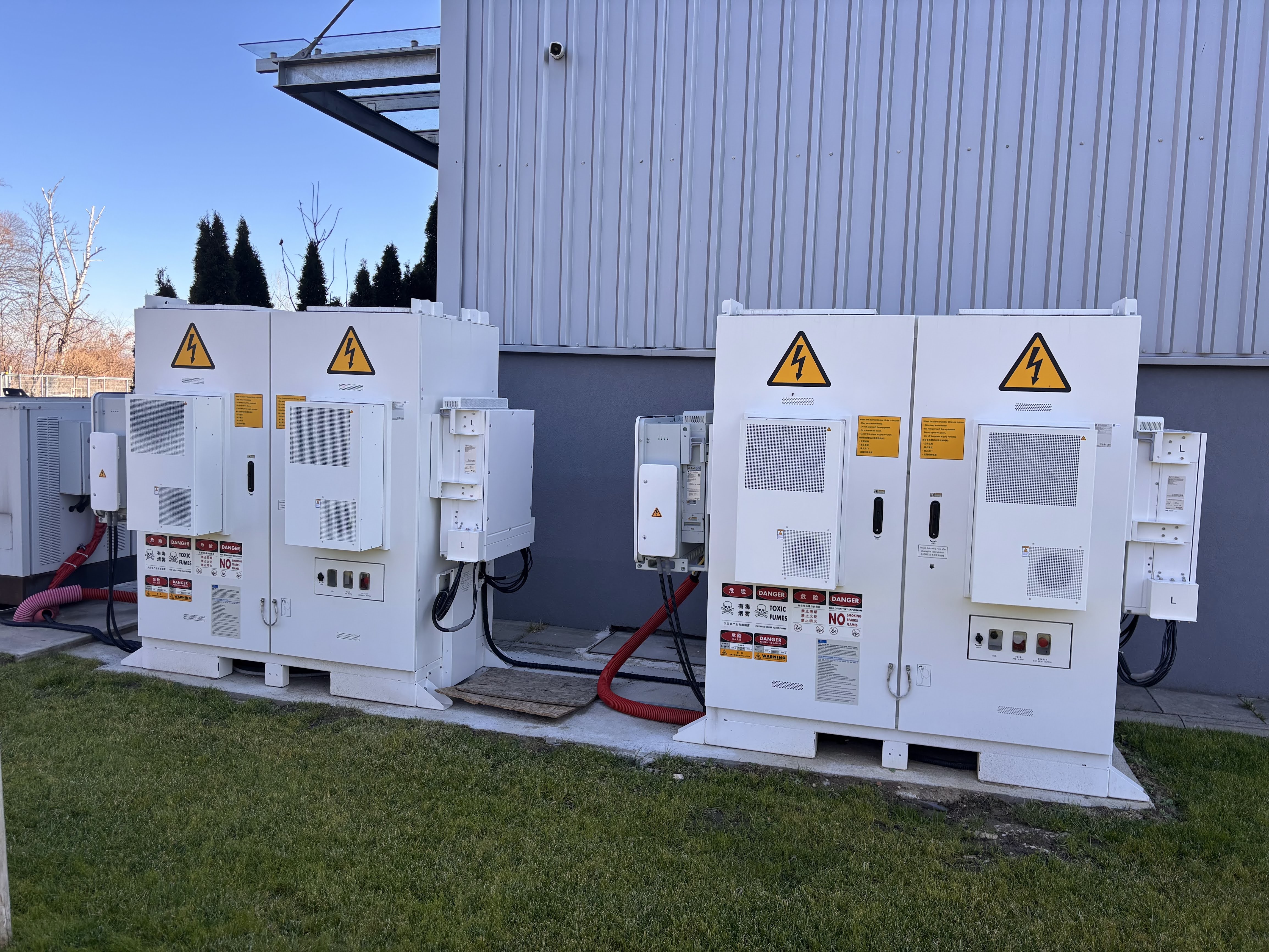

3.1 C&I System baterii PCS2000MA Identyfikatory Modbus PCS i ESS (dodatkowe wyjaśnienie dla systemu baterii)

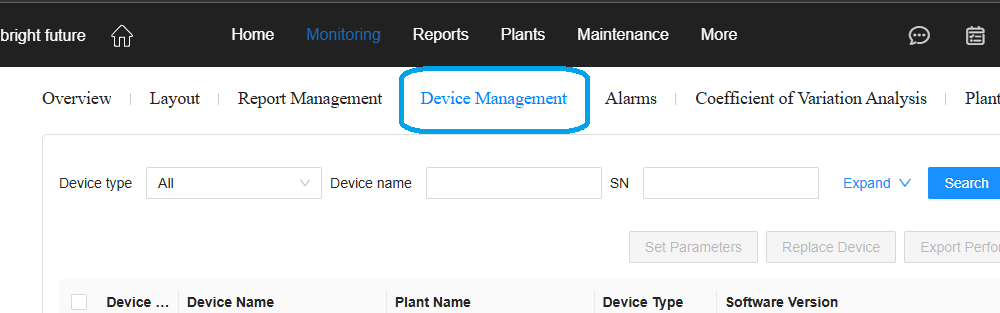

Ponieważ system baterii składa się z dwóch części, sterującej i monitorującej, istnieją dwa różne adresy Modbus ID. Oba adresy są uzyskiwane w aplikacji FusionSolar w obszarze Home/Device Management (obraz poniżej):

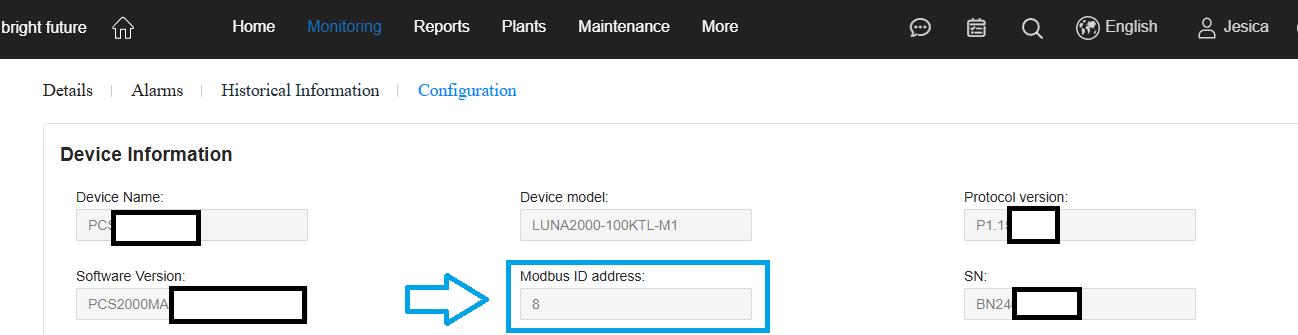

W przypadku adresu PCS wybierz element PCS i kliknij Konfiguracja:

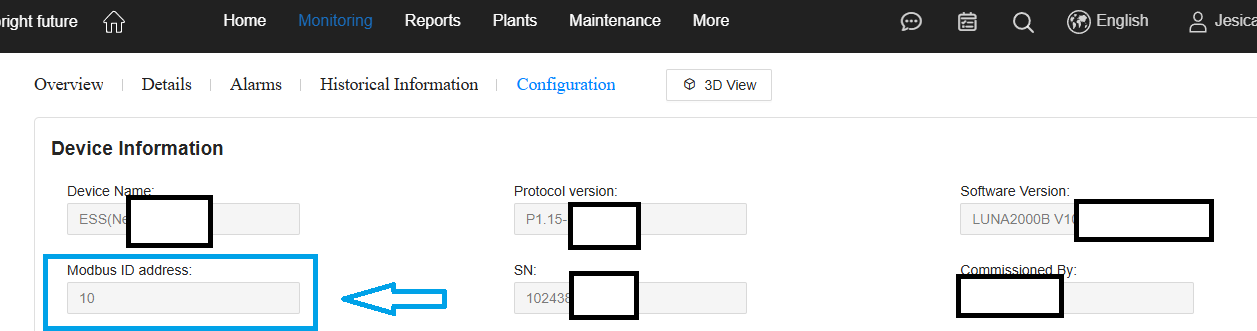

W przypadku adresu PCS wybierz element ESS i kliknij Konfiguracja:
4. Specjalny dodatek do kontroli z systemem Reduxi (ważne!)
Huawei Logger oferuje opcję niezależnego sterowania i dostosowywania operacji roboczych dla każdego podłączonego falownika. Ponieważ system Reduy przejmuje kontrolę nad falownikami, te dwie rzeczy mogą być w konflikcie. W takim przypadku konieczne jest wyłączenie kontroli rejestratora. Odbywa się to w następujących dwóch krokach.

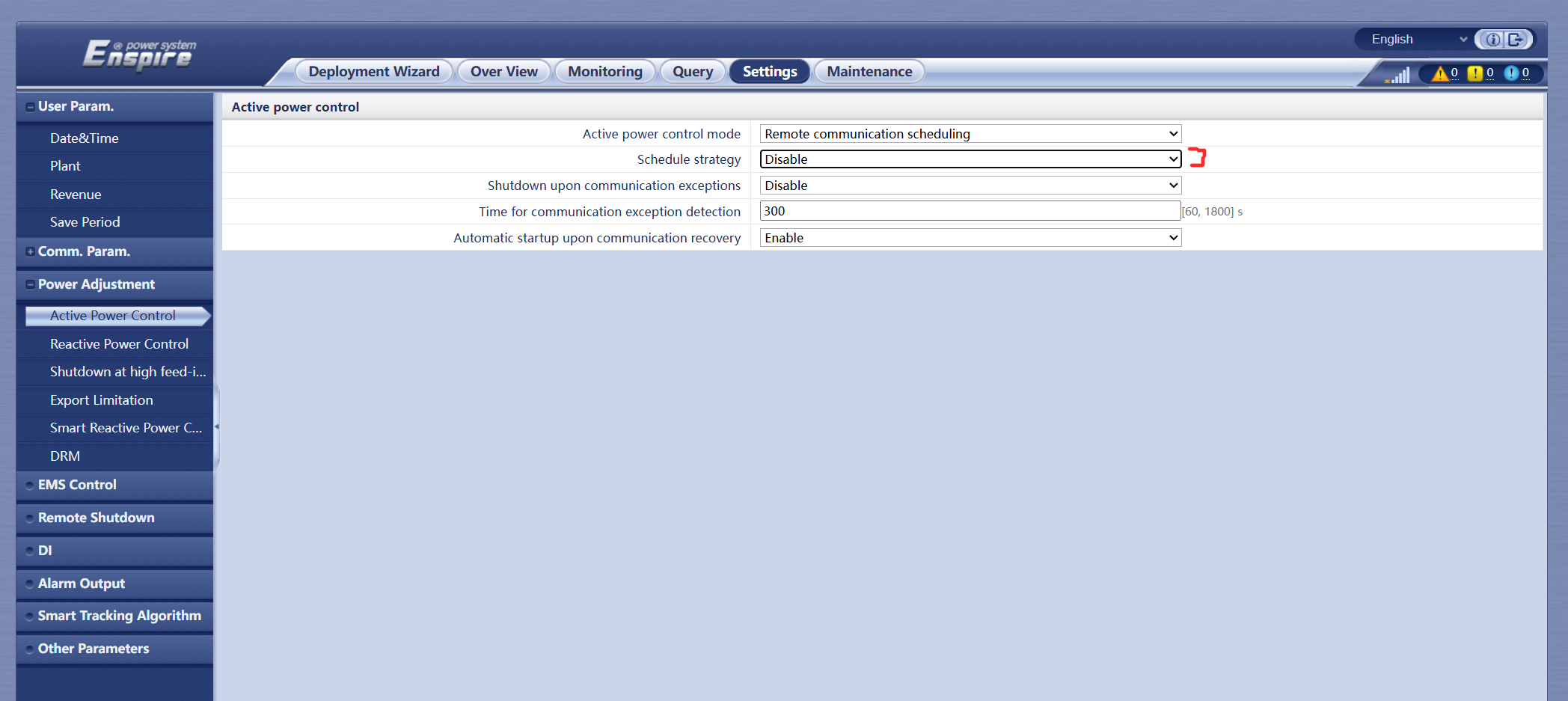

4.1 Ustawienia rejestratora/Aktywna kontrola zasilania
Strategia harmonogramu musi być ustawiona na Wyłącz:
5. Dodawanie nowego urządzenia (Huawei SUN2000B)
Poniższe wskazówki dotyczą dodawania nowego urządzenia (Huawei SUN2000) lub edycji istniejącego.
Ponieważ cały system składa się z różnych komponentów, dla każdej części należy dodać osobne urządzenie. Istnieją trzy odrębne komponenty:
- Miernik energii (Huawei SUN2000 3P, a nie Chint DTSU666, ponieważ wszystkie dane są pobierane z Logger2000B)
- Falownik (Huawei SUN2000)
- Bateria (Huawei LUNA2000B)
Przykład dodania nowego urządzenia do systemu Reduxi zostanie wyświetlony dla Huawei LUNA2000B w poniższych punktach.
5.1 Dodaj nowe urządzenie
Zaloguj się do aplikacji Reduxi Configurator i naciśnij przycisk „Dodaj urządzenie”.

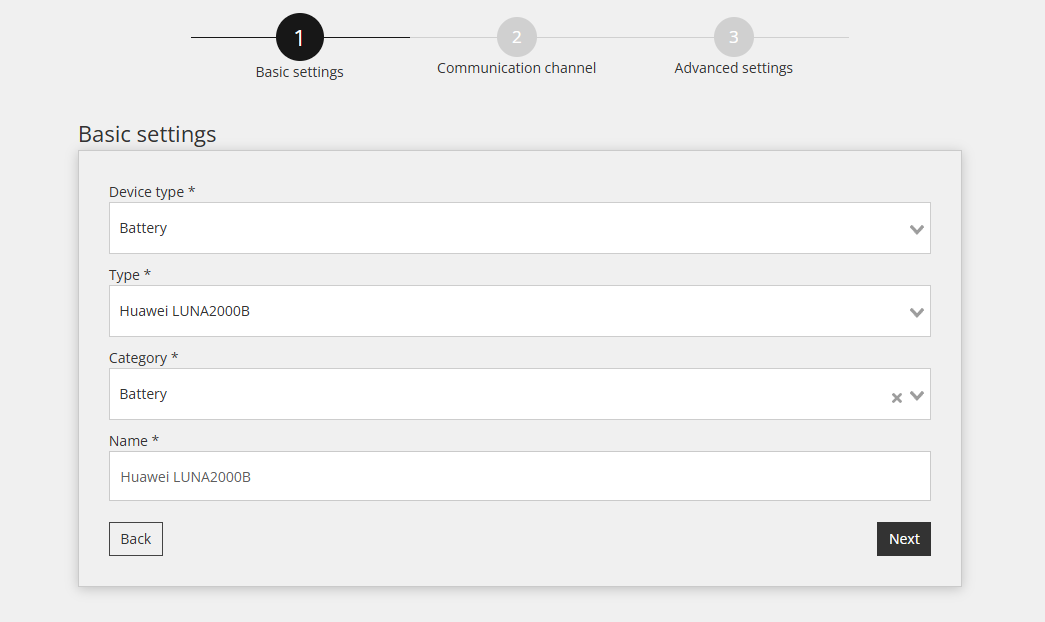

5.2 Wybierz urządzenie, które chcesz dodać (Ustawienia podstawowe)
W pierwszym kroku należy wybrać podstawowe parametry urządzenia, które chcemy dodać:
- Typ urządzenia: Bateria,
- Typ: Huawei LUNA2000B
- Nazwa: Podaj nazwę urządzenia.

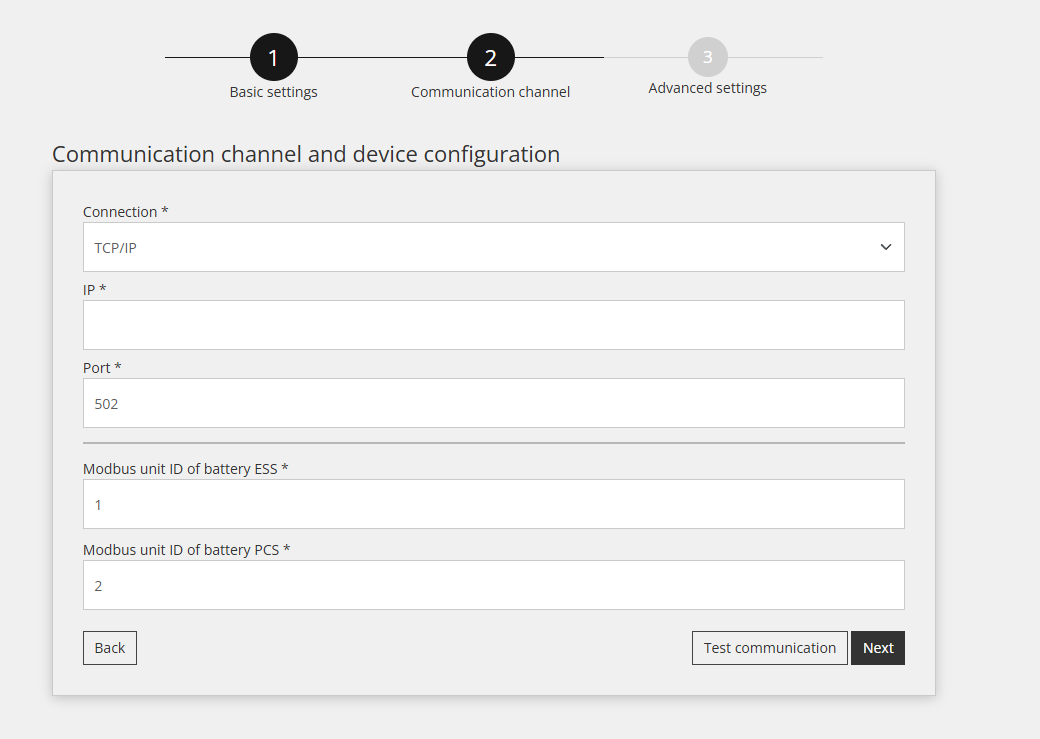

5.3 Kanał komunikacji
Wypełnij parametry komunikacji z Huawei LUNA2000B, którymi są:
- Połączenie: TCP/IP,
- IP: wpisz adres IP ze SmartLogger2000B 2,2 punktu.
- Port: zawsze 502,
- Identyfikator jednostki Modbus: wpisz identyfikator jednostki Modbus EES i PCS baterii 3. punkt
5.4 Test komunikacji
Pod wszystkimi polami kanału komunikacyjnego umieszczony jest przycisk „Testuj komunikację”, za pomocą którego można wykonać test.
Test komunikacji może zwrócić dwie odpowiedzi:

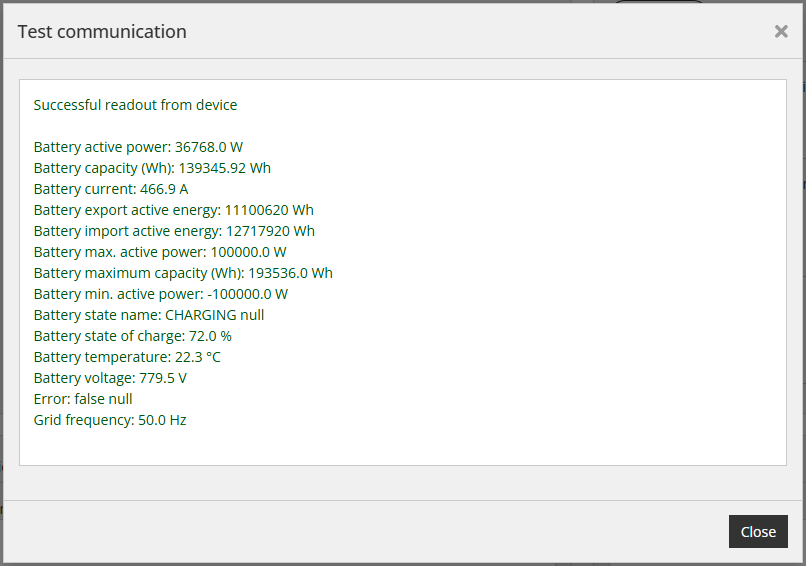

1. Komunikacja działa prawidłowo, obraz poniżej:
2. Komunikacja nie działa prawidłowo, obraz poniżej:
5.5 Ustawienia zaawansowane
Ustawienia zaawansowane są dowolne i zależą od konkretnych potrzeb miejsca, w którym zainstalowano kontroler Reduxi. Po zakończeniu wszystkich ustawień zaawansowanych naciśnij przycisk „Gotowe”znajdujący się w prawym dolnym rogu.

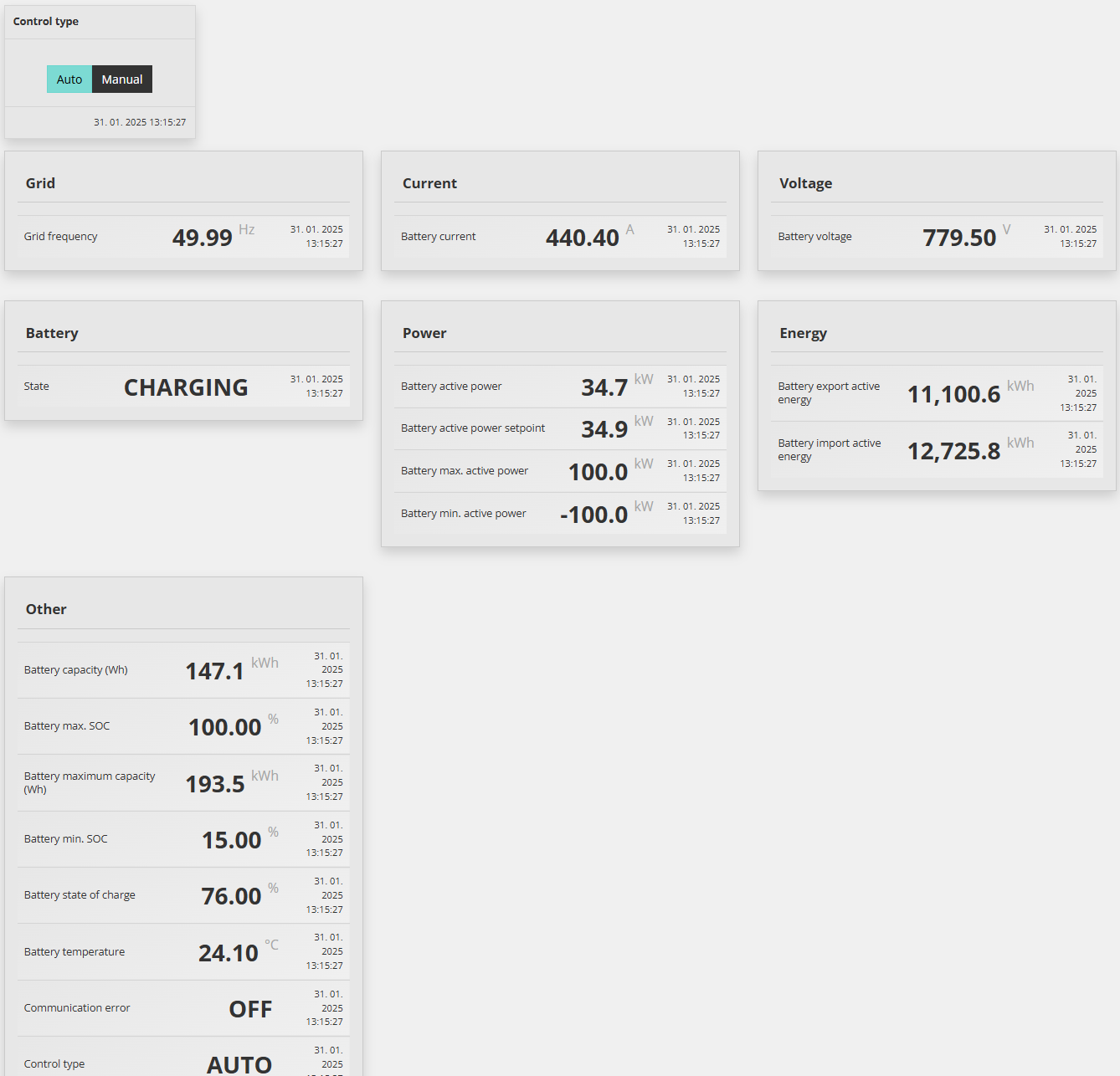

6. Odczyty z urządzenia
Celem tego punktu jest pokazanie, jak sprawdzić odczyty z nowo dodanego urządzenia. Można to zrobić w zakładce 'Urządzenie/Ostatni pomiar'.
Aby zapewnić zaawansowaną kontrolę nad poszczególnymi elementami podłączonymi do SmartLogger2000B, do strategii systemu Reduxi należy dodać elementy zintegrowane.
Na przykład typ sterowania Huawei LUNA2000B musi być ustawiony na AUTO. To ustawienie można skonfigurować w obszarze Urządzenia > Huawei LUNA2000B w Reduxi Configurator.
Gdy urządzenie jest ustawione na AUTO, polecenia ze strategii mogą być wykonywane. W przeciwnym wypadku kontrola staje się przestarzała.
Aby osiągnąć maksymalną elastyczność i redukcję kosztów energii w odniesieniu do dynamicznych cen i taryf, należy postępować zgodnie z instrukcjami dotyczącymi definiowania strategii pod tym linkiem: Strategie dla kontrolera Reduxi.
Po pomyślnym dodaniu urządzenia można je monitorować i kontrolować również za pomocą aplikacji Reduxi.
