Jak połączyć PEGO ECP200 BASE (HVAC) z Reduxi Controller
Połącz PEGO ECP200 BASE z Reduxi Controller przez Modbus RTU. Zyskasz maksymalną elastyczność oraz obniżenie kosztów i zużycia energii nawet o 30%.

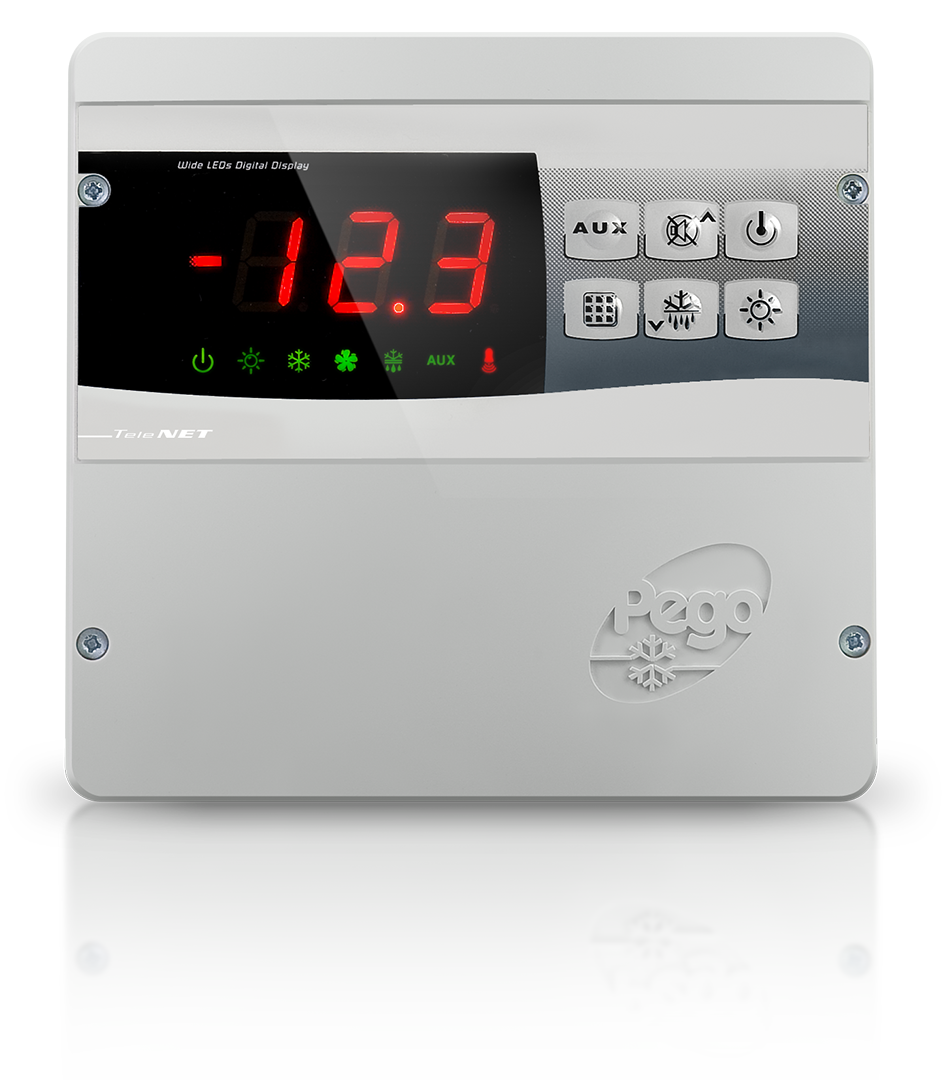

Opis tekstowy tego obrazu
Zdjęcie jasnoszarego ściennego panelu sterowania z zaokrągloną prostokątną obudową i błyszczącym odbiciem pod spodem. Górna część: czarny panel z napisem 'Wide LEDs Digital Display' nad czerwonym siedmiosegmentowym wyświetlaczem pokazującym -12.3. Pod wyświetlaczem są ikony stanu: zasilanie (zielona), słońce (zielona), płatek śniegu (zielona), wentylator (zielona), odszranianie (zielona), AUX (zielony tekst) i lampka alarmu (czerwona). Po prawej znajduje się sześć przycisków: AUX, wyciszenie ze strzałką w górę, zasilanie, ikona siatki, odszranianie/płatek śniegu ze strzałką w dół oraz ikona słońca. Napis 'TeleNET' jest wydrukowany pod wyświetlaczem po lewej stronie. Logo 'Pego' jest wytłoczone w prawym dolnym rogu obudowy. W narożnikach widoczne są cztery śruby.
1 Dokumentacja techniczna
Dokumenty dla PEGO ECP200 BASE:
- PEGO ECP200 BASE documentation (PDF) – dokumentacja urządzenia, z linku w oryginalnym przewodniku Reduxi.
- ECP 200 BASE4 A data sheet (PDF, Italian) – karta katalogowa panelu sterowania do komór chłodniczych, od dystrybutora Arbo.
- ECP200 BASE 4 user and maintenance manual (French) – instrukcja w serwisie ManualsLib.
2 Wymagane wyposażenie
Potrzebne są następujące elementy:
- PEGO ECP200 BASE
- Reduxi Controller
- Kabel do połączenia Modbus RTU (RS485)
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Podłączanie PEGO ECP200 BASE do Reduxi Controller
PEGO ECP200 BASE ma interfejs RS485 obsługujący Modbus RTU. Reduxi odczytuje urządzenie przez ten interfejs Modbus, dlatego najpierw musi być wykonane połączenie fizyczne.
Rysunek pokazuje, jak połączyć Reduxi Controller i PEGO ECP200 BASE.
Opis tekstowy tego obrazu
Schemat okablowania łączący rysunek i zdjęcie. Po lewej: przerywana linia magistrali biegnie od lewej krawędzi. Dwa małe pola z podpisem TYPICAL CONNECTION mają po zacisku A i B. Obok znajduje się kontroler PEGO z czerwonym wyświetlaczem cyfrowym i przyciskami, z zaciskami ponumerowanymi 7 i 8 na dole. Czerwony i niebieski przewód biegną od linii do Reduxi Controller po prawej (ciemne urządzenie z logo reduxi, portem Ethernet i czarnym złączem wtykowym); czerwony i niebieski przewód są podłączone do czarnego złącza wtykowego. Mały czarny okrągły symbol znajduje się pod linią blisko lewej strony.
4 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
5 Dodawanie PEGO ECP200 BASE do Reduxi
Po połączeniu Reduxi Controller i PEGO ECP200 BASE zarejestruj urządzenie w Reduxi.
5.1 Ustawienia podstawowe
Zaloguj się lokalnie do Reduxi Configurator (zob. punkt 4) i kliknij przycisk Add device.
Opis tekstowy tego obrazu
Zrzut ekranu lewego paska bocznego Reduxi Configurator. U góry: logo reduxi z tekstem CONFIGURATOR. Zwinięte sekcje: Devices (ikona plusa) i Strategies (ikona plusa). Poniżej dwa przyciski obok siebie: Add device (ikona plusa, zaznaczony niebieską ramką) i Add strategy (ikona plusa). Pod nimi dwie pozycje: Settings i Profile. Obszar po prawej stronie paska bocznego jest pusty, biały.
W pierwszym kroku wybierz ustawienia podstawowe:
- Typ urządzenia:
HVAC - Type:
PEGO ECP200 BASE - Name: dowolna nazwa
Opis tekstowy tego obrazu
Zrzut ekranu Reduxi Configurator, krok 1 z 3 kreatora dodawania urządzenia, tytuł strony 'Basic settings'. Kroki postępu: 1 Basic settings (aktywny, czarne koło), 2 Communication channel, 3 Advanced settings. Pola: Device type *: HVAC; Type *: PEGO ECP200 BASE; Category *: HVAC (z ikoną x do wyczyszczenia); Name *: PEGO ECP200 BASE. Przyciski: Back (z obrysem), Next (ciemny).
5.2 Ustawienia komunikacji
W drugim kroku ustawia się kanał komunikacji dla Modbus RTU. Tworzy on połączenie między Reduxi Controller a PEGO ECP200 BASE. Zrzut ekranu pokazuje ustawienia.
Opis tekstowy tego obrazu
Zrzut ekranu kreatora Reduxi Configurator z trzema krokami: 1 Basic settings (czarny), 2 Communication channel (czarny, bieżący), 3 Advanced settings (szary). Nagłówek: Communication channel and device configuration. Connection *: Local serial port. Port *: Port 1. Baud rate *: 9600 bits/s. Data bits *: 8. Stop bits *: 1. Parity *: None. Modbus unit ID *: 1. Przyciski: Back, Test communication, Next (ciemny).
5.3 Test komunikacji
Przycisk Test communication znajduje się pod polami komunikacji. Sprawdza on, czy połączenie Modbus RTU między urządzeniami działa. Jeśli test się powiedzie, kliknij Done: urządzenie powstaje dopiero po kliknięciu Done.
Opis tekstowy tego obrazu
Zrzut ekranu dolnej części formularza Reduxi Configurator. Modbus unit ID *: 1. Przyciski: Back, Test communication (w niebieskiej ramce), Next (ciemny przycisk).
Test daje jeden z dwóch wyników:
Opis tekstowy tego obrazu
Zrzut ekranu okna o tytule Test communication (krzyżyk zamknięcia w prawym górnym rogu). Zielony tekst: Successful readout from device. Active power: 5810 W; Error number: 0; Error: false; H.C. 1 temp.: 48.3 °C; Import active energy: 12512100 Wh; Outdoor temp.: -3.7 °C; Return temp.: 45.5 °C; Sanitary water temp.: 44.9 °C; Supply temp.: 48.3 °C. Przycisk: Close (ciemny).
Opis tekstowy tego obrazu
Zrzut ekranu okna z tytułem Test communication i przyciskiem zamknięcia x w prawym górnym rogu. Komunikat czerwonym tekstem: Unable to communicate with device. Ciemny przycisk w prawym dolnym rogu: Close.
5.4 Ustawienia zaawansowane
Ustawień zaawansowanych używaj tylko wtedy, gdy miejsce instalacji ma szczególne wymagania. Domyślnie niczego tu nie zmieniasz.
Opis tekstowy tego obrazu
Zrzut ekranu kreatora Reduxi Configurator, krok 3 Advanced settings. Wskaźnik kroków: 1 Basic settings, 2 Communication channel, 3 Advanced settings (wszystkie czarne). Nagłówek: Advanced settings. Każde pytanie ma przełącznik, wszystkie ustawione na No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Listy rozwijane: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Przycisk: Back.
6 Sprawdzenie odczytów
6.1 Ostatnie pomiary
Sprawdź odczyty urządzenia w sekcji Device (PEGO ECP200 BASE) – Last measurement w Reduxi Configurator.
Opis tekstowy tego obrazu
Zrzut ekranu widoku ostatnich pomiarów w Reduxi Configurator z kilkoma kartami. Karta State name setpoint: rząd przycisków Off, Eco, On (wyróżniony na turkusowo), Boost, Setpoint; znacznik czasu 17. 02. 2025 16:06:17. Karta Configuration, wiersze (wszystkie ze znacznikiem czasu 17. 02. 2025 16:06:17): enumeration.TEMPERATURE_DELTA_CMD 3.0 °C; enumeration.TEMPERATURE_LOWER_LIMIT_CMD 3.0 °C; enumeration.TEMPERATURE_SETPOINT_CMD 4.0 °C; enumeration.TEMPERATURE_UPPER_LIMIT_CMD 10.0 °C. Karta Measurements: Communication error: ON, 17. 02. 2025 16:06:17. Karta Other: Control type: MANUAL; State name setpoint: ON_AUTO (prawa krawędź lekko ucięta); oba ze znacznikiem czasu 17. 02. 2025 16:06:17.
6.2 Monitorowanie w chmurze Reduxi
Po dodaniu urządzenia w Configurator możesz je monitorować w aplikacji w chmurze Reduxi.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Zdobądź dokumentację PEGO ECP200 BASE. Przygotuj Reduxi Controller, kabel Modbus RTU oraz laptop lub tablet.
PEGO ECP200 BASE (punkt 3): Połącz urządzenie z Reduxi Controller przez Modbus RTU (RS485).
Dodawanie do Reduxi (punkty 4–5): Zaloguj się do interfejsu internetowego Reduxi. Dodaj urządzenie jako HVAC typu PEGO ECP200 BASE, wpisz ustawienia komunikacji, uruchom Test communication i kliknij Done.
Uruchomienie (punkt 6): Sprawdź odczyty w sekcji Last measurement. Monitoruj urządzenie w chmurze Reduxi.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test komunikacji kończy się błędem | Sprawdź fizyczne połączenie Modbus RTU (zob. punkt 3) i ustawienia komunikacji (zob. punkt 5, punkt 5.2). |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
