Zintegruj urządzenie PEGO ECP200 BASE ze sterownikiem Reduxi poprzez Modbus RTU, uzyskując maksymalną elastyczność oraz możliwą redukcję kosztów i zużycia energii aż do 30%.

1. PEGO ECP200 BAZA dokumentacja:

Dokumentację można pobrać pod poniższym linkiem:

http://www.dayan-rs.com/_Uploads/dbsAttachedFiles/9884.pdf

2. Połączenie fizyczne pomiędzy PEGO ECP200 BASE

i kontroler Reduxi

Połączenie fizyczne musi zostać nawiązane, ponieważ do dostępu do PEGO ECP200 BASE używany jest protokół Modbus RTU

Interfejs Modbus.

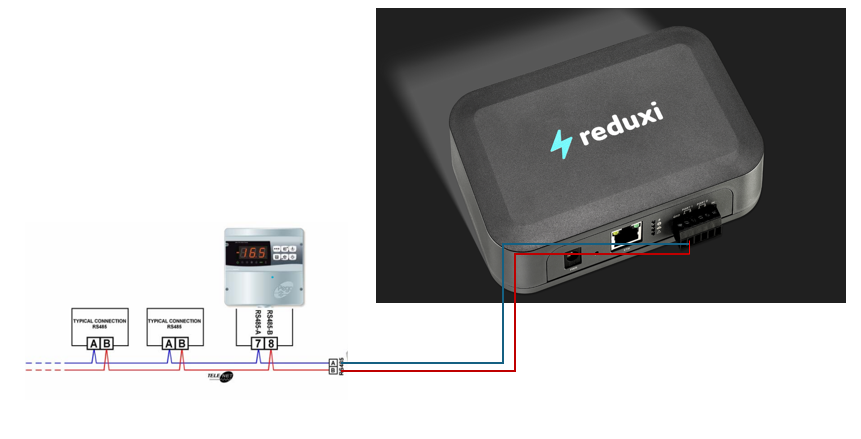

Poniższy obraz pokazuje, w jaki sposób nawiązywane jest połączenie fizyczne między Reduxi i PEGO ECP200 BASE:

3. Dodaj PEGO ECP200 BASE do systemu Reduxi.

Po podłączeniu Reduxi i PEGO ECP200 BASE możesz zarejestrować je jako nowe urządzenie (PEGO ECP200 BASE).

3.1 Dodaj urządzenie (PEGO ECP200 BASE)

Najpierw zaloguj się do lokalnego konfiguratora Reduxi i dodaj nowe urządzenie, klikając przycisk „Dodaj urządzenie”.

4.2 Wybierz bazę PEGO ECP200

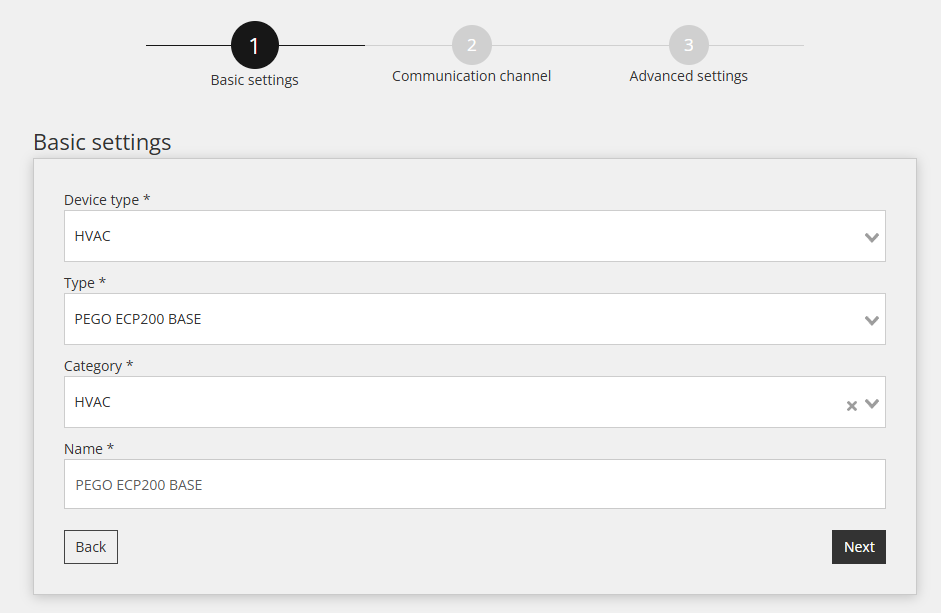

W pierwszym kroku definiuje się ustawienia podstawowe:

• Wybierz typ urządzenia: HVAC,
• Wybierz typ: PEGO ECP200 BASE,
• Nazwij urządzenie.

4.3 Konfiguracja urządzenia dla kanału komunikacyjnego

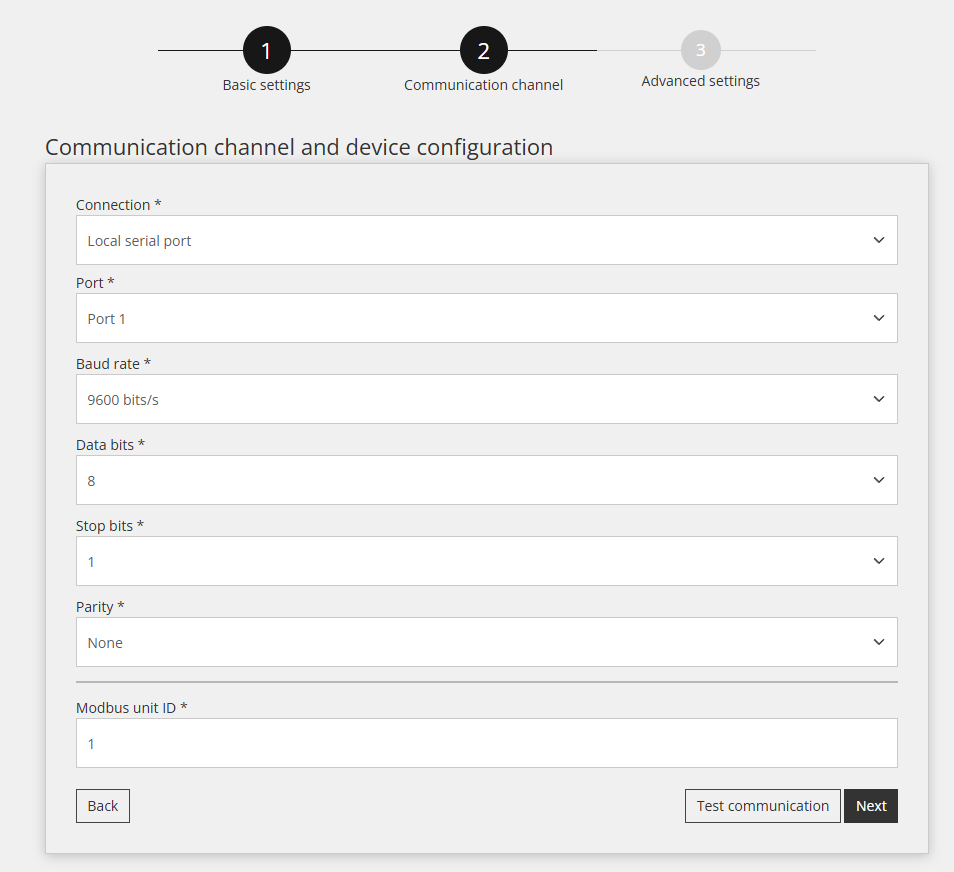

Drugi krok obejmuje konfigurację kanału komunikacyjnego, co jest niezbędne do prawidłowej komunikacji Modbus RTU. W tym kroku nawiązywane jest połączenie komunikacyjne pomiędzy kontrolerem Reduxi a PEGO ECP200 BASE.

Poniżej wyświetlane są ustawienia kanału komunikacji:

4.4 Testowanie komunikacji

Poniżej wszystkich pól kanału komunikacji, o którym mowa w poprzednim kroku, znajduje się przycisk „Testuj komunikację”. Przycisk ten służy do sprawdzenia czy połączenie Modbus RTU pomiędzy urządzeniami działa prawidłowo.

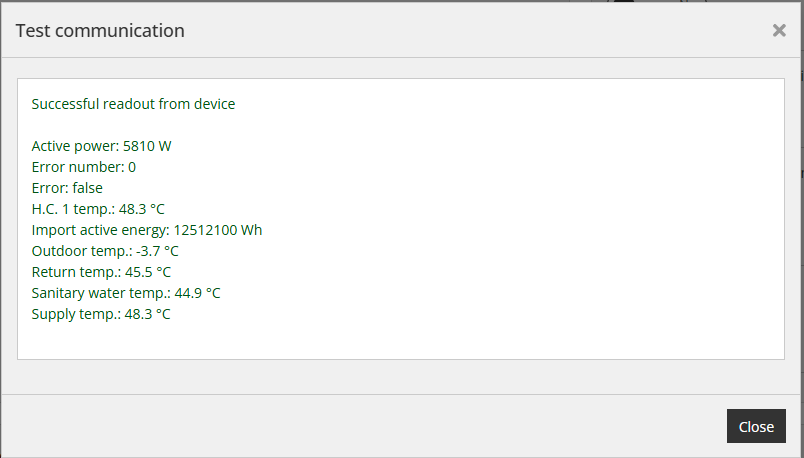

Odpowiedź pomyślna:

Nieudana odpowiedź:

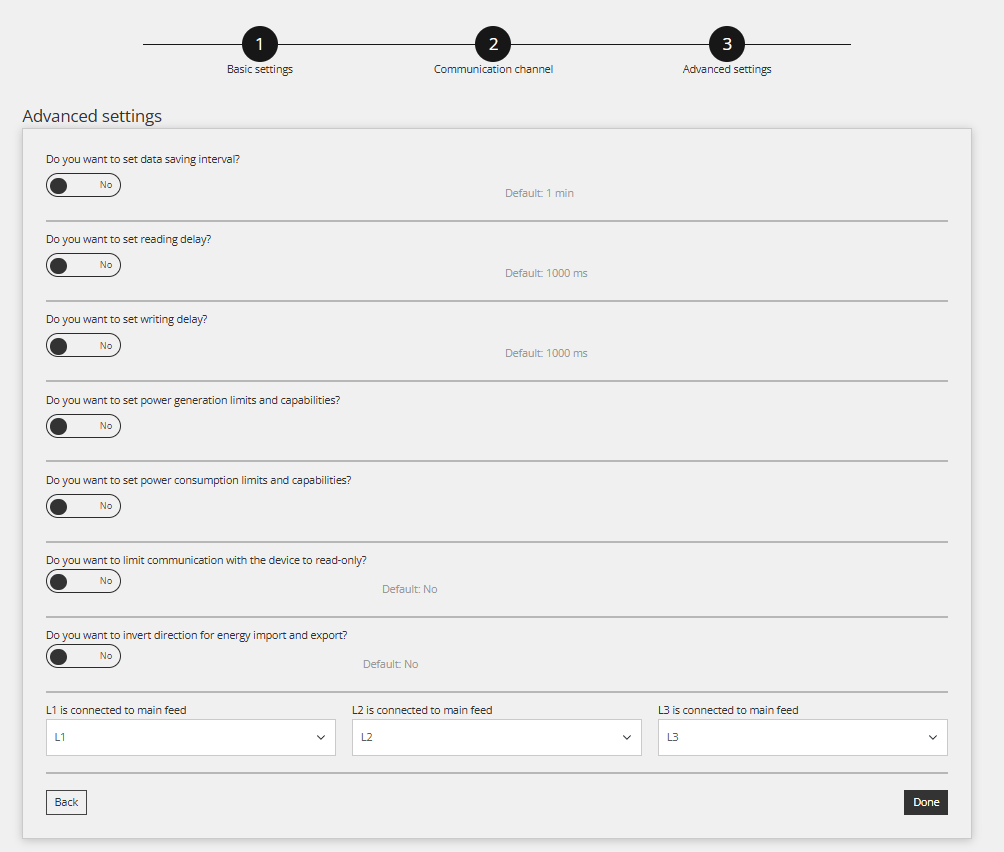

4.5 Ustawienia zaawansowane

Tę sekcję stosuje się, jeżeli muszą zostać spełnione szczególne wymagania danej lokalizacji. Domyślnie w Ustawieniach zaawansowanych nie trzeba nic zmieniać.

5. Odczyty z urządzenia

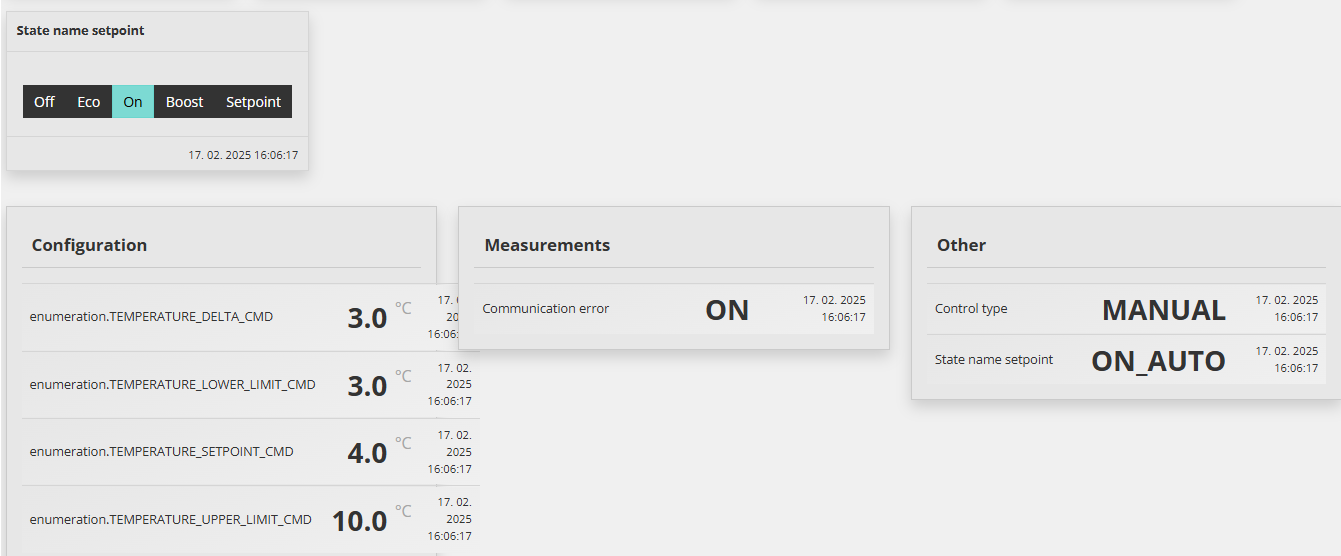

Celem tego punktu jest pokazanie jak sprawdzić odczyty urządzenia. Można tego dokonać w zakładce „Urządzenie (EGO ECP200 BASE)/Ostatni pomiar”.

Po pomyślnym dodaniu urządzenia za pomocą konfiguratora można je monitorować za pośrednictwem aplikacji w chmurze Reduxi.
