Jak połączyć falownik hybrydowy Sigenergy z Reduxi Controller
Zintegruj falownik hybrydowy Sigenergy z Reduxi Controller przez Modbus TCP/IP. Zapewnia to maksymalną elastyczność oraz obniżenie kosztów i zużycia energii nawet o 30%.
Opis tekstowy tego obrazu

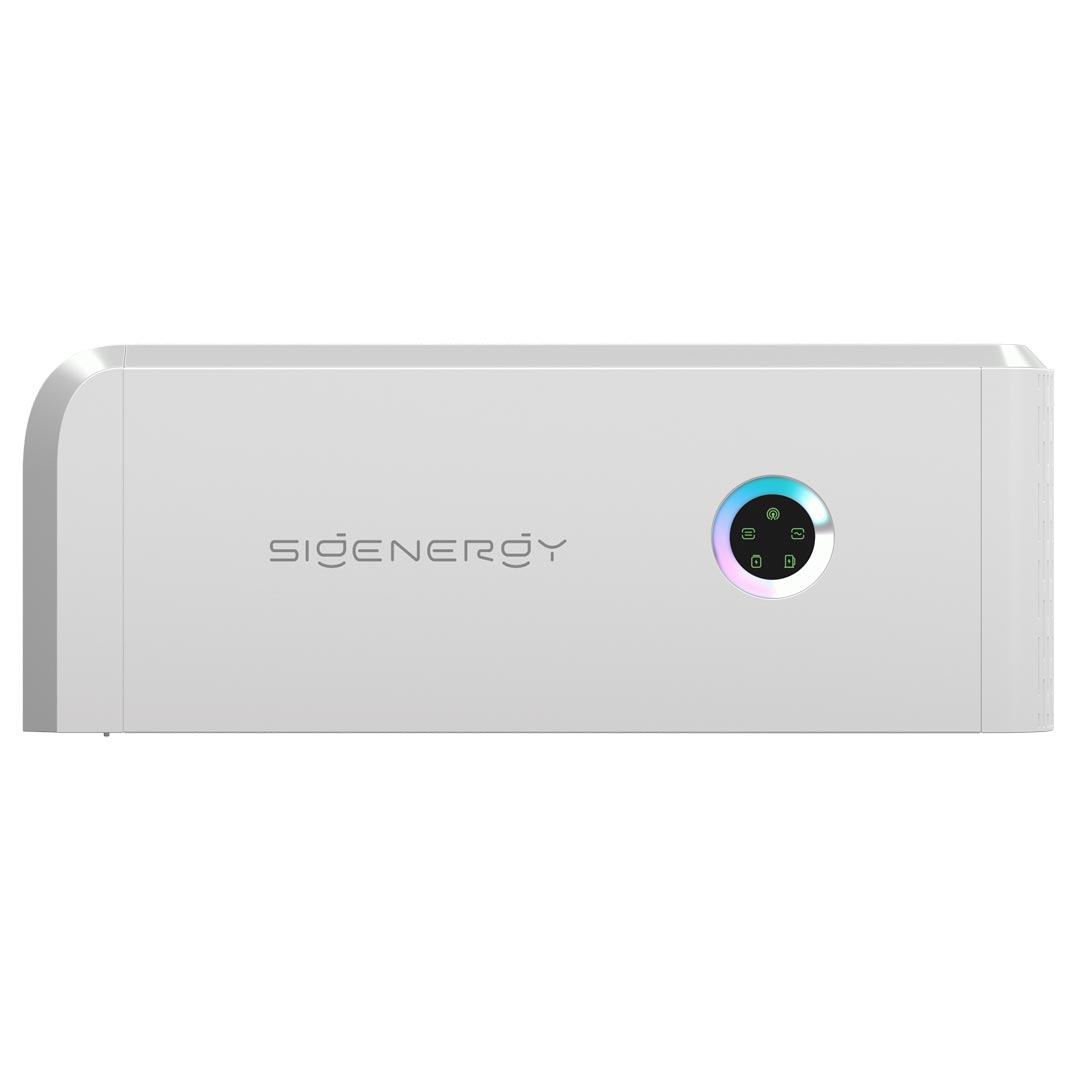

Zdjęcie lub wizualizacja białego ściennego falownika hybrydowego na białym tle. Obudowa jest jasnoszara/biała, z zaokrąglonymi rogami w lewym górnym rogu. Napis 'SIGENERGY' jest wydrukowany na szaro z przodu po lewej. Po prawej znajduje się okrągły wskaźnik z wielokolorowym świecącym pierścieniem (od niebieskiego do różowego) wokół czarnego koła z czterema małymi zielonymi ikonami (symbol wifi/sygnału u góry oraz symbole po lewej, po prawej, w lewym dolnym i prawym dolnym rogu). Dolna część urządzenia jest gładka, bez innych oznaczeń.
1 Przygotowanie
1.1 Dokumentacja techniczna
Skorzystaj z tych dokumentów, aby uzyskać dalsze informacje o ustawieniach falownika hybrydowego Sigenergy.
- Sigenergy hybrid inverter documentation – pobieranie dokumentacji falownika (April Ice B2B)
- How to enable Modbus TCP/IP – artykuł pomocy technicznej Sigenergy
- Sigenergy Modbus Protocol V2.7 – protokół Modbus Sigenergy, wydanie z 2025-05-23
- Video on YouTube – film z linku w oryginalnym artykule
1.2 Wymagane wyposażenie
- Reduxi Controller
- Falownik hybrydowy Sigenergy, połączony z Reduxi Controller
- Smartfon z aplikacją mySigen
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
2 Konfiguracja falownika hybrydowego Sigenergy
2.1 Pobieranie aplikacji mySigen
Pobierz aplikację mySigen:
- Google Play: mySigen w Google Play
- Apple App Store: mySigen w App Store
2.2 Sprawdzanie adresu IP falownika
Gdy masz dostęp przez aplikację mobilną, zmień ustawienia tak, aby Reduxi Controller miał dostęp do falownika hybrydowego przez Modbus TCP/IP. Wykonaj te kroki.
Opis tekstowy tego obrazu
Zrzut ekranu strony głównej aplikacji mySigen na telefonie, ciemny motyw, wysoki zrzut ekranu telefonu. Pasek stanu: godzina 11:51, kreski zasięgu, ikona Wi-Fi, bateria 57. U góry: ikona menu (po lewej), ikona udostępniania (po prawej); nazwa systemu między nimi jest zasłonięta czarnym paskiem. Pod nią plakietka statusu: 'Normal | On Grid'. Pogoda: ikona słońca za chmurą, 7 °C. Górne odczyty: 0 kW i 10.3 kW. Trójwymiarowa ilustracja domu z panelami słonecznymi na dachu, ładowarką AC z samochodem, białym falownikiem i baterią, z liniami przepływu energii. Etykiety: SOLAR, HOME, 'Available AC CHARGER'; pod domem: 0 kW DC CHARGER; 0 kW · 90.0% SigenStor; 10.3 kW GRID. Rząd pięciu przycisków: Diagnosis, Notice, Mode, Safety, Charger. Karta 'Today': 0.04 kWh Solar Generate. (ucięte), € -0.32 Energy Value. Dolna nawigacja: Home (wybrane, zielone), Device, Service, Setting. Na dole biały pasek home.
Opis tekstowy tego obrazu
Zrzut ekranu strony Settings w aplikacji mySigen na telefonie, ciemny motyw, wysoki zrzut ekranu telefonu. Pasek stanu: godzina 11:49, kreski zasięgu, ikona Wi-Fi, bateria 58. U góry: wiersz z kafelkiem awatara 'Ap', nazwą zasłoniętą czarnym paskiem i strzałką. Poniżej karta systemu z przyciskiem menu '.', trójwymiarową ilustracją domu z panelami słonecznymi, białego falownika i ładowarki oraz blokiem tekstu zasłoniętym czarnym paskiem. Cztery pozycje szybkich ustawień: Operational Mode, Backup Reserve, Utility Rate Plan, Charging Setting. Karta 'Settings & Tools' z wierszami, każdy ze strzałką: About, App Setting, Network Configure, Device Configure. Dolna nawigacja: Home, Device, Service, Setting; pozycja Setting (zielona) jest oznaczona niebieskim prostokątem. Na dole biały pasek home.
Opis tekstowy tego obrazu
Zrzut ekranu ekranu System Settings w aplikacji mySigen na telefonie, ciemny motyw, wysoki zrzut ekranu telefonu. Pasek stanu: godzina 11:49, kreski zasięgu, ikona Wi-Fi, bateria 58. Nagłówek: strzałka wstecz i tytuł 'System Settings'. Karta systemu pokazuje trójwymiarową ilustrację domu z panelami słonecznymi, falownika i ładowarki, z zieloną ikoną ołówka (edycja); nazwa systemu i szczegóły pod nią są zasłonięte czarnym paskiem. Sekcja 'Basic Info': System ID: wartość zasłonięta; Country/Region: wartość zasłonięta; Time Zone: (UTC+01:00)Belgrade; Grid Connection Date: 2024-05-17; Total Panel Capacity: 3.44 kWp; Battery Capacity: 24.18 kWh. Sekcja 'More Settings' z wierszami, każdy ze strzałką: Connectivity (wartość Ethernet), Backup Event Center, Lighting Language, Advanced Settings, Software Update, System Share. Wiersz Connectivity jest oznaczony niebieskim prostokątem (prostokąt zaczyna się od nagłówka 'More Settings'). Na dole biały pasek home.
Opis tekstowy tego obrazu
Zrzut ekranu ekranu Connectivity w aplikacji mySigen na telefonie, ciemny motyw, wysoki zrzut ekranu telefonu. Pasek stanu: godzina 11:50, kreski zasięgu, ikona Wi-Fi, bateria 58. Nagłówek: strzałka wstecz i tytuł 'Connectivity'. Przełącznik z dwiema zakładkami: System (wybrana) i Device (niewybrana); zakładka Device jest oznaczona niebieskim prostokątem i niebieską strzałką wskazującą na nią w dół. Poniżej, w przerywanej ramce: ikona ułożonego urządzenia (bateria/falownik), zielony znaczek wyboru i ikona wtyczki sieciowej połączone liniami, z tekstem 'SigenStor is connected to the Network'. Pod nią karta z trzema wierszami, każdy ze strzałką: Ethernet (przekreślona ikona wtyczki), WLAN (ikona Wi-Fi z x), Cellular (ikona sygnału z x). Reszta ekranu to puste ciemne tło z białym paskiem home na dole.
Opis tekstowy tego obrazu
Zrzut ekranu ekranu telefonu w aplikacji mySigen, ciemny motyw, wysoki zrzut ekranu telefonu. Pasek stanu: godzina 11:50, kreski zasięgu, ikona Wi-Fi, bateria 58. Nagłówek: strzałka wstecz i tytuł 'Connectivity'. Przełącznik z dwiema zakładkami: System i Device (wybrana Device). Poniżej karta urządzenia o tytule 'SigenStor' z małym obrazkiem białego urządzenia, zieloną kropką stanu i statusem 'Normal'; wiersz z nazwą/numerem seryjnym pod tytułem jest zasłonięty czarnym paskiem. Karta zawiera trzy wiersze, każdy ze strzałką: Ethernet (zielona ikona wtyczki), WLAN (szara ikona Wi-Fi z x), Cellular (szara ikona sygnału z x). Wiersz Ethernet jest zaznaczony niebieskim owalnym obrysem. Reszta ekranu pod kartą to puste ciemne tło z białym paskiem home na dole.
Opis tekstowy tego obrazu
Zrzut ekranu ekranu Ethernet w aplikacji mySigen na telefonie, ciemny motyw, wysoki zrzut ekranu telefonu. Pasek stanu: godzina 11:50, kreski zasięgu, ikona Wi-Fi, bateria 58. Nagłówek: strzałka wstecz, tytuł 'Ethernet', 'Save' (zielony, prawy górny róg). Pola: MAC Address: wartość zasłonięta czarnym paskiem. Karta 'Ethernet' ze statusem 'Connected' (zielony). Primary DNS: 8.8.8.8 (wyszarzone); Secondary DNS: 208.67.222.222. Przełącznik 'Obtain IP address automatically': włączony (zielony). Wyszarzone pola: IP Address: 172.16.40.228, zaznaczone niebieskim prostokątem; Gateway: 172.16.40.1; Subnet Mask: 255.255.255.0. Poniżej puste ciemne tło z białym paskiem home.
2.3 Włączanie Modbus TCP/IP
Instrukcje włączania Modbus TCP/IP w falowniku znajdują się w artykule pomocy technicznej Sigenergy.
2.4 Ustawianie odcięcia rozładowania i rezerwy zasilania awaryjnego
Opis tekstowy tego obrazu
Zrzut ekranu ekranu 'System Settings' w aplikacji mySigen na telefonie, ciemny motyw. Pasek stanu: godzina 6:51, sygnał 5G, bateria 65. Nagłówek: strzałka wstecz, tytuł 'System Settings', 'Save' (zielony). U góry ucięty wiersz z przełącznikiem (tekst kończący się na 'nable'). Sekcja 'Charge & Discharge' z polami: Charge Cut-Off SOC (%): 100.0; Discharge Cut-Off SOC (%): 10.0; Backup Reserve (%): 90.0. Czerwony odręczny owal obejmuje pola Discharge Cut-Off SOC (%) i Backup Reserve (%).
3 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
4 Dodawanie falownika hybrydowego Sigenergy do Reduxi
Po połączeniu Reduxi Controller i falownika hybrydowego Sigenergy zarejestruj falownik jako nowe urządzenie.
4.1 Ustawienia podstawowe
Zaloguj się lokalnie do Reduxi Configurator na kontrolerze (zob. punkt 3) i kliknij + Add device.
Opis tekstowy tego obrazu
Zrzut ekranu lewego paska bocznego Reduxi Configurator. U góry: logo reduxi z tekstem CONFIGURATOR. Zwinięte sekcje: Devices (ikona plusa) i Strategies (ikona plusa). Poniżej dwa przyciski obok siebie: Add device (ikona plusa, zaznaczony niebieską ramką) i Add strategy (ikona plusa). Pod nimi dwie pozycje: Settings i Profile. Obszar po prawej stronie paska bocznego jest pusty, biały.
W pierwszym kroku (ustawienia podstawowe) należy wybrać podstawowe parametry urządzenia:
- Device type:
Hybrid Inverter - Type:
Sigenergy Hybrid - Name: dowolna nazwa
4.2 Ustawienia komunikacji
W drugim kroku ustawia się kanał komunikacji między Reduxi Controller a falownikiem hybrydowym Sigenergy. Ten krok jest niezbędny dla komunikacji Modbus TCP/IP. Obraz pokazuje ustawienia kanału komunikacji.
Opis tekstowy tego obrazu
Zrzut ekranu Reduxi Configurator, krok 2 z 2 kreatora dodawania urządzenia. Kroki postępu: 1 Basic settings, 2 Communication channel (oba wypełnione czarne koła). Tytuł sekcji: 'Communication channel and device configuration'. Pola: Connection *: TCP/IP (lista rozwijana); IP *: 172.16.40.228; Port *: 502; Modbus unit ID *: 1. Przyciski: Back (z obrysem), Test communication (z obrysem), Done (ciemny).
4.3 Test komunikacji
Kliknij Test communication na dole kreatora. Test jednorazowo odczytuje dane z falownika hybrydowego Sigenergy i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: urządzenie powstaje dopiero po kliknięciu Done.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
4.4 Ustawienia zaawansowane
Ustawień zaawansowanych używaj tylko wtedy, gdy miejsce instalacji ma szczególne potrzeby. Domyślnie nie trzeba niczego zmieniać.
Opis tekstowy tego obrazu
Zrzut ekranu kreatora Reduxi Configurator, krok 3 Advanced settings. Wskaźnik kroków: 1 Basic settings, 2 Communication channel, 3 Advanced settings (wszystkie czarne). Nagłówek: Advanced settings. Każde pytanie ma przełącznik, wszystkie ustawione na No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Listy rozwijane: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Przycisk: Back.
5 Sprawdzenie odczytów
5.1 Ostatnie pomiary
Po nawiązaniu komunikacji sprawdź odczyty w sekcji Devices – Sigenergy Hybrid Inverter – Last measurement w Reduxi Configurator.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Last measurements' urządzenia w Reduxi Configurator. Karty: Last measurements (aktywna), Analyze, Archive. U góry po prawej: lista odświeżania 'Without refreshing' i przycisk odświeżania. Karta 'Control type': przyciski Auto (jasnozielony) i Manual (ciemny, wybrany); znacznik czasu 14. 03. 2025 12:49:13. Wszystkie poniższe wartości mają znacznik czasu 14. 03. 2025 12:49:01, o ile nie zaznaczono inaczej. Karta PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: puste (jednostka kW); enumeration.PV_STATE_NAME: CONNECTED. Karta Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Karta Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Karta Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Karta Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: puste (kW); Grid export active power limit: puste (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Karta Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (znacznik czasu 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Włączenie sterowania przez Reduxi
Aby korzystać z zaawansowanego sterowania falownikiem hybrydowym Sigenergy, zintegruj urządzenie z trybami optymalizacji systemu Reduxi. W sekcji Devices – Sigenergy Hybrid w Reduxi Configurator ustaw control type na AUTO. Dopiero wtedy polecenia strategii wpływają na baterię.
Aby uzyskać maksymalną elastyczność i obniżyć koszty energii dzięki cenom dynamicznym i taryfom dynamicznym, należy zdefiniować strategię zgodnie z opisem w Strategie dla sterownika Reduxi Controller.
Po dodaniu urządzenia możesz je również monitorować i sterować nim w aplikacji Reduxi.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Skorzystaj z dokumentacji Sigenergy. Zainstaluj aplikację mySigen.
Falownik Sigenergy (punkt 2): Skopiuj adres IP w aplikacji mySigen. Włącz Modbus TCP/IP. Ustaw Discharge Cut-Off SOC i Backup Reserve zgodnie z obrazem.
Dodawanie do Reduxi (punkty 3–4): Zaloguj się do interfejsu internetowego Reduxi. Dodaj urządzenie z typem Sigenergy Hybrid, wklej adres IP i uruchom Test communication.
Uruchomienie (punkt 5): Sprawdź ostatnie pomiary. Ustaw control type na AUTO i zdefiniuj strategię.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test komunikacji kończy się błędem | Sprawdź, czy adres IP z aplikacji mySigen został wpisany poprawnie. Sprawdź, czy Modbus TCP/IP jest włączony w falowniku. |
| Nieoczekiwane zachowanie baterii | Sprawdź, czy Discharge Cut-Off SOC (%) i Backup Reserve (%) mają wartości pokazane w punkcie 2.4. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
