Zintegruj falownik hybrydowy KSTAR ze sterownikiem Reduxi poprzez Modbus TCP/IP, uzyskując maksymalną elastyczność oraz możliwą redukcję kosztów i zużycia energii nawet o 30%.

1. KSTAR Ustawienia falownika hybrydowego (dla Modbus TCP/IP):

Aby włączyć ustawienia komunikacji Modbus TCP/IP pokazane na poniższym obrazku na interfejsie HMI falownika:

Więcej informacji na temat ustawień falownika hybrydowego KSTAR można uzyskać, klikając poniższy link:

https://www.kstar.eu/DOWNLOADS/User%20Manual_E(8-12)KT_EN_V1.0.pdf

2. Dodaj KSTAR Hybrydę do systemu Reduxi.

Po połączeniu Reduxi i KSTAR Hybrid możesz zarejestrować je jako nowe urządzenie (KSTAR Hybrid Inverter).

2.1 Dodaj urządzenie (inwerter hybrydowy KSTAR)

Najpierw zaloguj się do lokalnego konfiguratora Reduxi i dodaj nowe urządzenie, klikając przycisk „Dodaj urządzenie”.

2.2 Wybierz falownik hybrydowy Sunways

W pierwszym kroku definiuje się ustawienia podstawowe:

• Wybierz typ urządzenia: Falownik hybrydowy,
• Wybierz typ: KSTAR Hybrid,
• Nazwij urządzenie.

3.3 Konfiguracja urządzenia dla kanału komunikacyjnego

Drugi krok obejmuje konfigurację kanału komunikacyjnego, co jest niezbędne do prawidłowej komunikacji Modbus TCP/IP. Ten krok nawiązuje połączenie komunikacyjne pomiędzy sterownikiem Reduxi a falownikiem hybrydowym KSTAR.

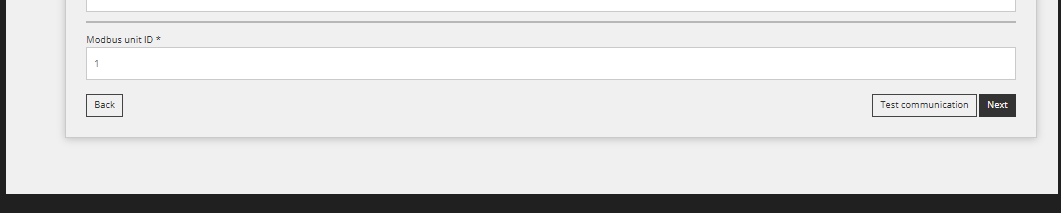

Poniżej wyświetlane są ustawienia kanału komunikacji:

Uwaga: IP musi zostać pobrane z interfejsu HMI KSTAR Hybrid:

3.4 Testowanie komunikacji

Poniżej wszystkich pól kanału komunikacji, o którym mowa w poprzednim kroku, znajduje się przycisk „Testuj komunikację”. Przycisk ten służy do sprawdzenia czy połączenie Modbus TCP/IP pomiędzy urządzeniami działa prawidłowo.

Odpowiedź pomyślna:

Nieudana odpowiedź:

3.5 Ustawienia zaawansowane

Tę sekcję należy wykorzystać, jeżeli konieczne jest spełnienie szczególnych potrzeb danej lokalizacji. Domyślnie w Ustawieniach zaawansowanych nie trzeba nic zmieniać.

4. Odczyty z urządzenia

Celem tego punktu jest pokazanie jak sprawdzić odczyty urządzenia. Można tego dokonać w zakładce „Urządzenie (falownik hybrydowy KSTAR)/Ostatni pomiar”.

Aby uzyskać zaawansowaną kontrolę hybrydową KSTAR, zintegruj urządzenie z trybami optymalizacji systemu Reduxi. W obszarze Urządzenia/KSTAR Hybridw konfigurator Reduxi typ kontroli musi być ustawiony na AUTO , aby polecenia dotyczące strategii miały wpływ na baterię.

Aby osiągnąć maksymalną elastyczność i redukcję kosztów energii w odniesieniu do dynamicznych cen i taryf, należy postępować zgodnie z instrukcjami dotyczącymi definiowania strategii pod tym linkiem: Strategie dla kontrolera Reduxi.

Po pomyślnym dodaniu urządzenia można je monitorować i kontrolować za pomocą aplikacji Reduxi.
