Sprytnie wykorzystaj zmienne taryfy za energię elektryczną – oszczędzaj do 30% na kosztach energii dzięki pompom ciepła SG-Ready firmy Ochsner i bramie Reduxi.

1. Niezbędne kroki do nawiązania komunikacji między sterownikiem Reduxi a pompą ciepła Ochsner GMLW Plus

1.1 Aktywacja funkcji SG Ready w pompie ciepła

Aktywacja i niezbędna aktualizacja oprogramowania sprzętowego zostaną wykonane przez technika serwisowego OCHSNER.

Aby umówić się na spotkanie, skontaktuj się z obsługą klienta OCHSNER:

https://www.ochsner.com/en/contact/

1.2 Wymagane komponenty do podłączenia sterownika Reduxi do pompy ciepła Ochsner GMLW Plus.

Do nawiązania połączenia między sterownikiem Reduxi a pompą ciepła Ochsner GMLW Plus potrzebne są dwa

komponenty:

1. Kontroler Reduxi
2. Urządzenie Reduxi Gateway z 3x (30:1A) czujnikami prądu (CT)

Urządzenie Reduxi Gateway musi zostać najpierw dodane (podłączone) do sterownika Reduxi, aby sterować/uruchamiać tryby pracy pompy ciepła. Połączenie można nawiązać bezprzewodowo (WLAN) lub przewodowo za pomocą kabla UTP (LAN). Więcej informacji na temat połączenia można znaleźć na stronie połączenie bramy ze sterownikiem. Urządzenie Reduxi Gateway zawiera również 3x(30:1A) czujniki prądu (transformator) służące do pomiaru prądu elektrycznego (tj. mocy) dla każdej fazy pompy ciepła. Dodatkowo, dwa wyjścia przekaźnikowe służą do generowania sygnałów dla styków SG-ready, wpływających na tryby pracy pompy ciepła.

2. Podłączenie sterownika Reduxi i urządzenia Gateway do sieci lokalnej

Poniżej wyświetlony jest symboliczny obraz całego połączenia od sterownika Reduxi do pompy ciepła:

Aby uzyskać więcej informacji na temat podłączania urządzenia Reduxi Gateway, skorzystaj z linku: Jak skonfigurować Reduxi Gatway.

3. Podłączenie przekaźnika urządzenia Reduxi gateway do styków SG-ready pompy ciepła

Aby fizycznie podłączyć przekaźniki urządzenia Reduxi Gateway do styków SG-ready (zwanych EVU) w pompie ciepła, konieczne jest określenie dokładnych lokalizacji styków SG-ready na płytce drukowanej pompy ciepła.

Poniższy obraz przedstawia lokalizacje styków SG-ready na płytce drukowanej pompy ciepła Ochsner GMLW Plus.  Drugi obraz przedstawia połączenia od przekaźników do styków SG-ready.

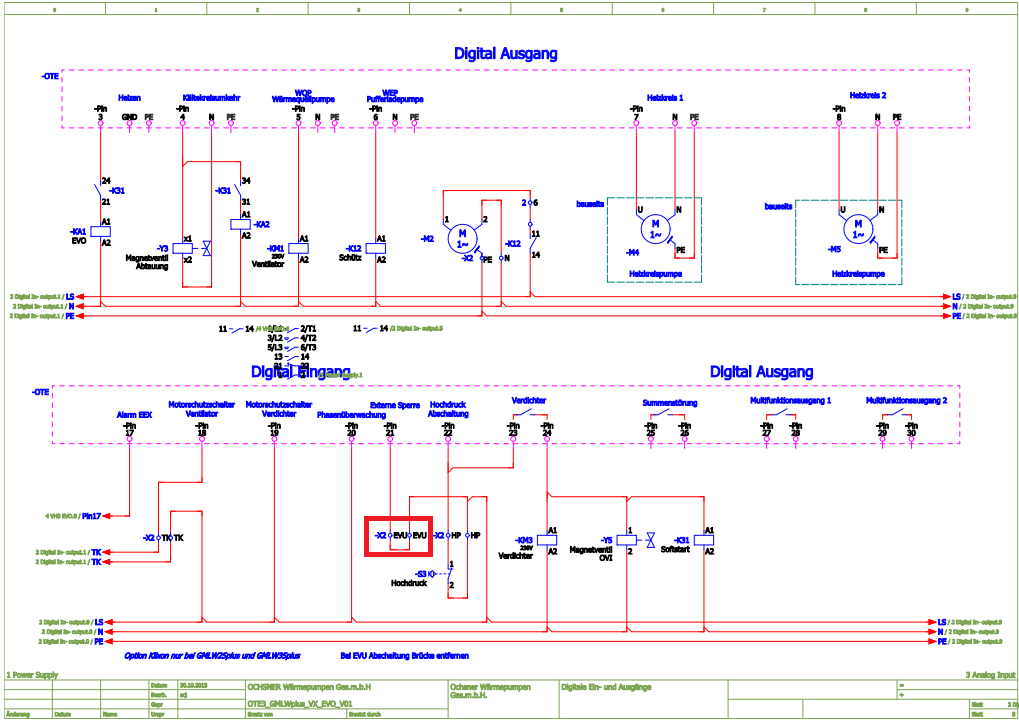

Styki SG-ready (EVU) na płytce drukowanej HP:

Ważne jest, aby usunąć mostek kablowy między stykami SG-ready (EVU)!

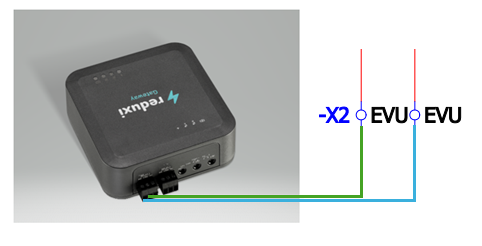

Połączenie od urządzenia Reduxi gateway do styków SG-ready na HP:

Styk NC pierwszego przekaźnika urządzenia Reduxi gateway --> do styku 1 na złączu X2; Niebieski przewód

Styk COM pierwszego przekaźnika urządzenia Reduxi gateway --> do styku 2 na złączu X2; Zielony przewód

Uwaga: Urządzenie Reduxi Gateway umożliwia wykorzystanie wyjść przekaźnikowych jako trwale zamkniętych, "Normalnie Zamknięty - NC" lub otwartych "Normalnie Otwarty - NO ".

4. Urządzenie Reduxi Gateway jako miernik z czujnikami prądu

Czujniki prądu (CT) dołączone do zestawu Reduxi Gateway muszą być podłączone do trzech wejść, po jednym dla każdej fazy, jak pokazano na poniższym obrazku.

Czujnik prądu obejmuje pojedynczy przewód fazowy (L1, L2, L3) pompy ciepła, obrazek poniżej:

5. Dodawanie pompy ciepła jako nowego urządzenia w konfiguratorze Reduxi

Aby dodać nową pompę ciepła jako urządzenie lub edytować istniejącą, wykonaj następujące kroki, opisane szczegółowo w poszczególnych punktach poniżej.

5.1 Dodawanie urządzenia

Zaloguj się lokalnie do konfiguratora Reduxi na sterowniku i naciśnij przycisk Dodaj urządzenie.

5.2 Wybierz urządzenie, które chcesz dodać

W pierwszym kroku (ustawienia podstawowe) wybierz podstawowe parametry urządzenia, które chcesz dodać:

• Typ urządzenia: HVAC,
• Typ: Miernik Reduxi
• Nazwa: Określ nazwę urządzenia, na przykład: Ochsner GMLW Plus

5.3 Kanał komunikacji

Pierwsza część konfiguracji kanału komunikacji jest przeznaczona do połączenia między urządzeniem Reduxi Gateway a sterownikiem Reduxi. Wypełnij pola zgodnie z obrazem poniżej (wypełnione automatycznie).

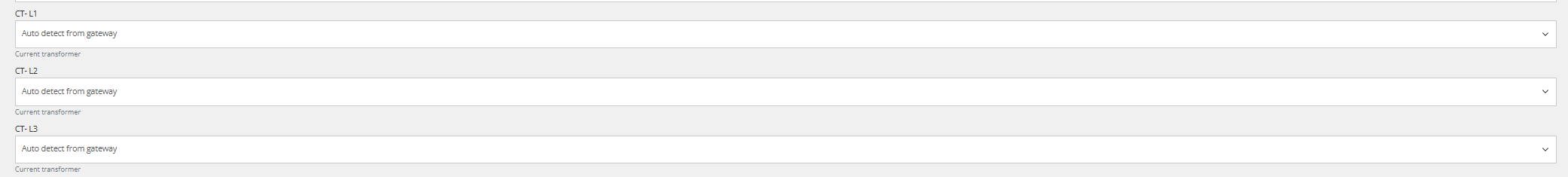

Druga część kanału komunikacji jest przeznaczona do ustawień czujnika prądu urządzenia Reduxi Gateway, gdzie wybieramy „Auto detect from gateway” dla wszystkich czujników prądu.

Trzecia część kanału komunikacji jest poświęcona definicji sygnałów z przekaźników urządzenia Redux gateway.

Tabela trybów pracy:

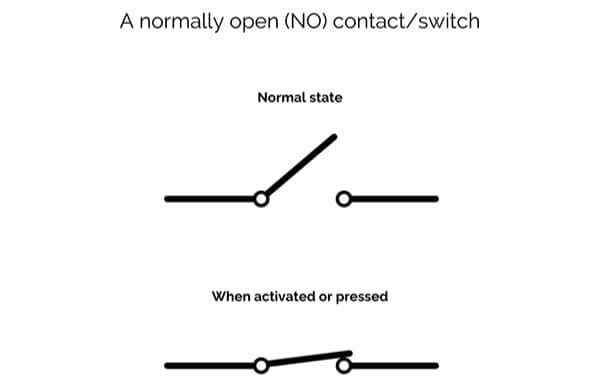

 uwaga NO oznacza normalnie otwarty :

Tryb WŁ. (Normalna praca), pierwszy przekaźnik jest zamknięty (NC).

Tryb WYŁ. (Zatrzymanie HP), pierwszy przekaźnik jest otwarty (NO)

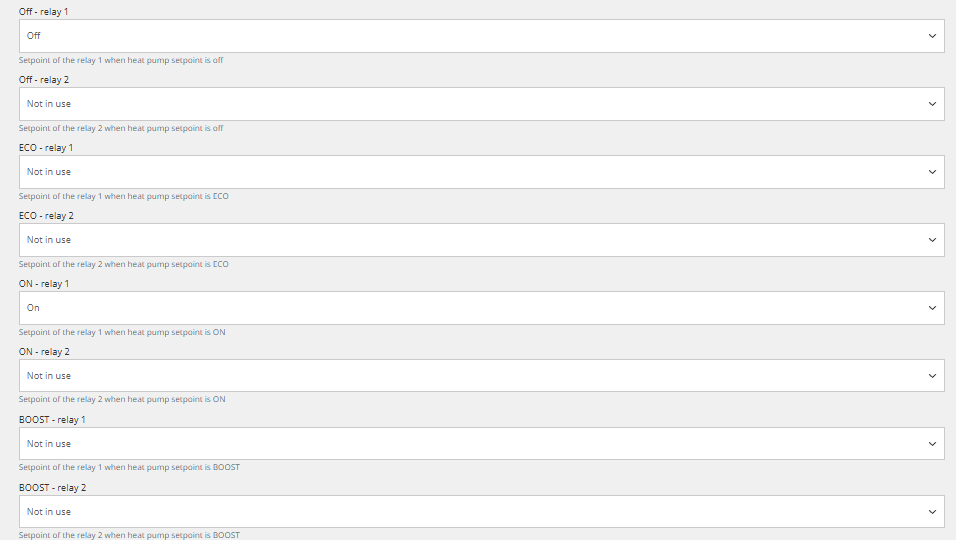

Pełna konfiguracja sygnałów przekaźników w konfiguracji Reduxi:

5.5 Test komunikacji

Test komunikacji przeprowadza się za pomocą przycisku „Test komunikacji”, znajdującego się w prawej dolnej części, za wszystkimi polami parametrów kanału komunikacyjnego.

Test komunikacji może zwrócić dwie odpowiedzi:

1. Komunikacja działa prawidłowo, obrazek poniżej:

2. Komunikacja nie działa prawidłowo, obrazek poniżej:

5.6 Ustawienia zaawansowane

Ustawienia zaawansowane są dowolne i zależą od specyficznych potrzeb lokalizacji, w której zainstalowany jest sterownik Reduxi. Po zakończeniu wszystkich ustawień zaawansowanych naciśnij przycisk „Gotowe” w prawej dolnej części.

5.7 Ostatnie pomiary

Po pomyślnym nawiązaniu komunikacji z nowo dodanym urządzeniem jego wartości można sprawdzić w Urządzenia – pompa ciepła Ochsner GLMW Plus w konfiguratorze Reduxi jako dodatkowy test.

Aby uzyskać zaawansowane sterowanie pompą ciepła, zintegruj urządzenie ze strategią systemu Reduxi. W Urządzeniach - Ochsner GLMW Plus w konfiguratorze Reduxi, należy ustawić typ sterowania na AUTO, aby polecenia strategii wpływały na pompę ciepła.

Aby osiągnąć maksymalną elastyczność i redukcję kosztów energii w odniesieniu do dynamicznych cen i dynamicznych taryf, postępuj zgodnie z instrukcjami dotyczącymi definiowania strategii pod tym linkiem: Strategie dla sterownika Reduxi.

Po pomyślnym dodaniu urządzenia i sprawdzeniu wartości, urządzenie można również sprawdzić i sterować za pośrednictwem aplikacji Reduxi.
