Jak połączyć baterię (BESS) Bluesun BSC-125kW z Reduxi Controller
Połącz magazyn energii Bluesun BSC-125KW-261KWH z Reduxi Controller.
Opis tekstowy tego obrazu

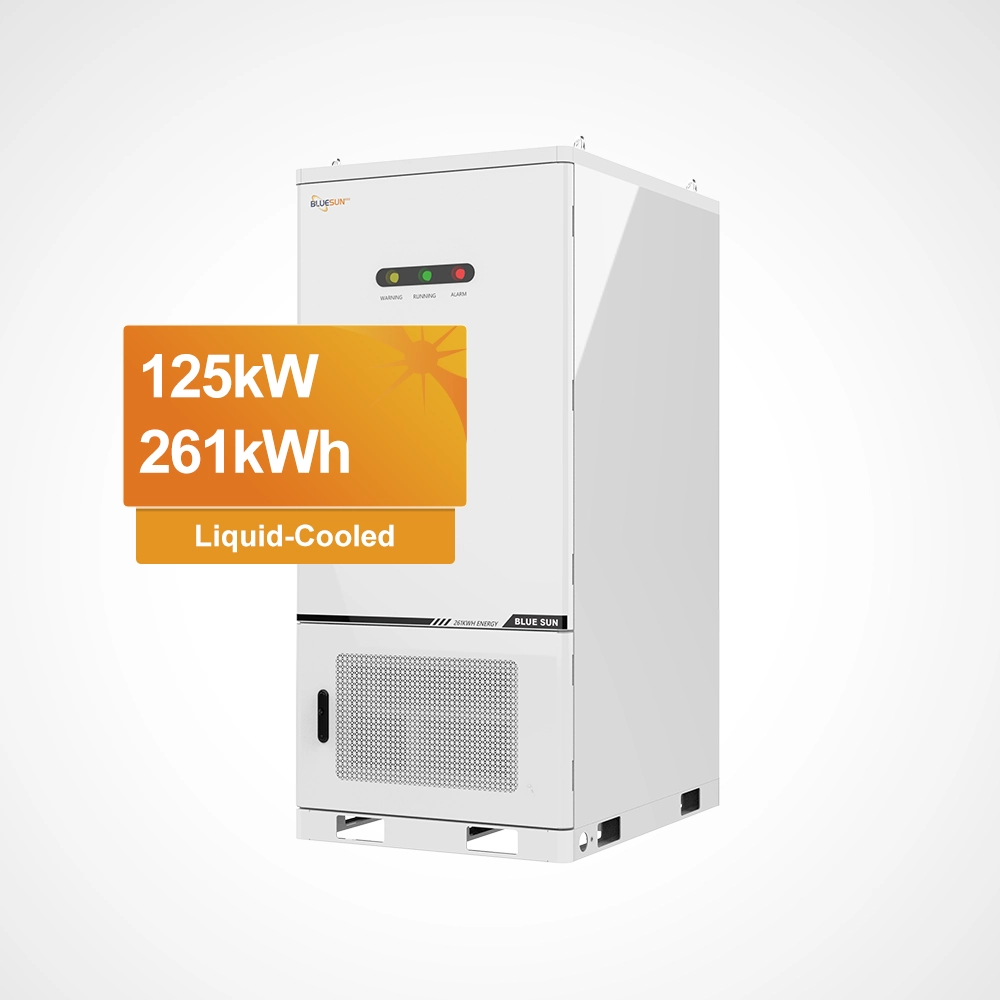

Zdjęcie produktu: biała zewnętrzna szafa magazynu energii na jasnym tle. Szafa jest wysoka, z zaokrąglonym białym panelem bocznym, trzema okrągłymi diodami (żółta, zielona, czerwona) blisko góry z małym tekstem pod nimi oraz małym logo w lewym górnym rogu. Szara kratka wentylacyjna i drzwi z uchwytem znajdują się w dolnej części frontu, a 'BLUE SUN' jest wydrukowane w prawym dolnym rogu frontu. Pomarańczowa etykieta po lewej zawiera napis '125kW 261kWh', a w mniejszym pasku pod nim 'Liquid-Cooled'.
1 Dokumentacja techniczna
Bluesun BSC-125KW-261KWH to magazyn energii (BESS) z chłodzeniem cieczą do zastosowań komercyjnych i przemysłowych. Poniższe dane pochodzą z karty katalogowej Bluesun.
Dokumenty producenta:
- Bluesun Liquid Cooling Storage System 125KW/261KWH – karta katalogowa (PDF, EN)
- 125kW 261kWh Liquid-Cooled Energy Storage System – strona produktu (web, EN)
2 Wymagane wyposażenie
- Sterownik Reduxi Controller (zainstalowany i online)
- Bluesun BSC-125KW-261KWH, uruchomiony
- Połączenie między systemem a Reduxi Controller (zob. punkt 3)
- Mapa rejestrów Modbus systemu od Bluesun
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Przegląd systemu i okablowanie
Magazyn energii musi obsługiwać komunikację Modbus z kompletną mapą rejestrów, aby można było go monitorować i sterować nim. Wymagania znajdują się w Integration requirements for battery energy storage system (BESS).
Zgodnie z kartą katalogową każda szafa zawiera moduły baterii i falownik 125 kW. System używa CAN do komunikacji z baterią. Zdalny dostęp do danych odbywa się przez Wi‑Fi, 4G, 5G lub LAN za pośrednictwem Bluesun ESS Cloud. EMS oferuje tryby peak shaving, autokonsumpcji i UPS.
4 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
5 Dodawanie urządzenia do Reduxi
Najpierw otwórz Configurator, zob. punkt 4. Urządzenie dodaje się kreatorem w dwóch krokach.
5.1 Ustawienia podstawowe
Bluesun BSC-125kW. Zaznacz strategie, w których urządzenie ma uczestniczyć, a następnie kliknij Next.5.2 Ustawienia komunikacji
W drugim kroku ustawia się komunikację Modbus między Reduxi Controller a systemem. Wpisz typ połączenia, adres i Modbus unit ID zgodnie z ustawieniami systemu.
5.3 Test komunikacji
Kliknij Test communication na dole kreatora. Test jednorazowo odczytuje dane z Bluesun BSC-125kW i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: urządzenie powstaje dopiero po kliknięciu Done.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
6 Sprawdzenie odczytów
6.1 Ostatnie pomiary
Otwórz Devices → Twoje urządzenie Bluesun → Last measurements w Configurator. Wartości pokazują, czy system komunikuje się poprawnie.
6.2 Zachowanie przy sterowaniu
Aby strategie Reduxi mogły sterować urządzeniem, otwórz Devices i swoje urządzenie Bluesun w Reduxi Configurator i ustaw control type na AUTO. Dopiero wtedy polecenia strategii wpływają na baterię.
Aby obniżyć koszty energii dzięki cenom dynamicznym i taryfom, zdefiniuj strategię zgodnie z opisem w artykule Strategie dla kontrolera Reduxi.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Sprawdź kartę katalogową. Zdobądź od Bluesun mapę rejestrów Modbus i przygotuj wyposażenie.
Bluesun BSC-125KW-261KWH (punkt 3): Podłącz system do Reduxi Controller. System musi obsługiwać Modbus.
Dodawanie do Reduxi (punkty 4–5): Otwórz Configurator, dodaj urządzenie, wpisz ustawienia komunikacji, uruchom Test communication i kliknij Done.
Uruchomienie (punkt 6): Sprawdź ostatnie pomiary i ustaw control type na AUTO.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test komunikacji kończy się błędem | Porównaj typ połączenia, adres i Modbus unit ID z ustawieniami systemu. Kontroler i system muszą mieć możliwość wzajemnego połączenia. |
| Nie można wybrać typu systemu Bluesun | Można wybrać tylko typy z listy obsługiwanych urządzeń (List of supported devices). System musi obsługiwać Modbus (zob. Integration requirements for BESS). |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
