Miej energię i koszty pod kontrolą: monitoruj zużycie w dowolnym miejscu i czasie dzięki analizatorowi mocy Nemo i Reduxi.

1. Podłącz sterownik Reduxi do Nemo 96 HDLe

1.1 Wymagane komponenty do podłączenia sterownika Reduxi do analizatora mocy Nemo 96 HDLe

Aby ustanowić połączenie między sterownikiem Reduxi a analizatorem mocy Nemo 96 HDLE, potrzebne są następujące komponenty:

• Analizator mocy Nemo 96 HDLE
• Kabel połączeniowy Modbus RS485

1.2 Połączenie między sterownikiem Reduxi a analizatorem mocy

Poniższy obraz przedstawia schemat połączenia między sterownikiem Reduxi a analizatorem mocy Nemo. Poprowadź połączenie Modbus z zacisków na sterowniku Reduxi (Port 1 - A + B) do portu na Nemo 96 HDLe (RS 485 + i -). Podłącz port A do + i port B do - :

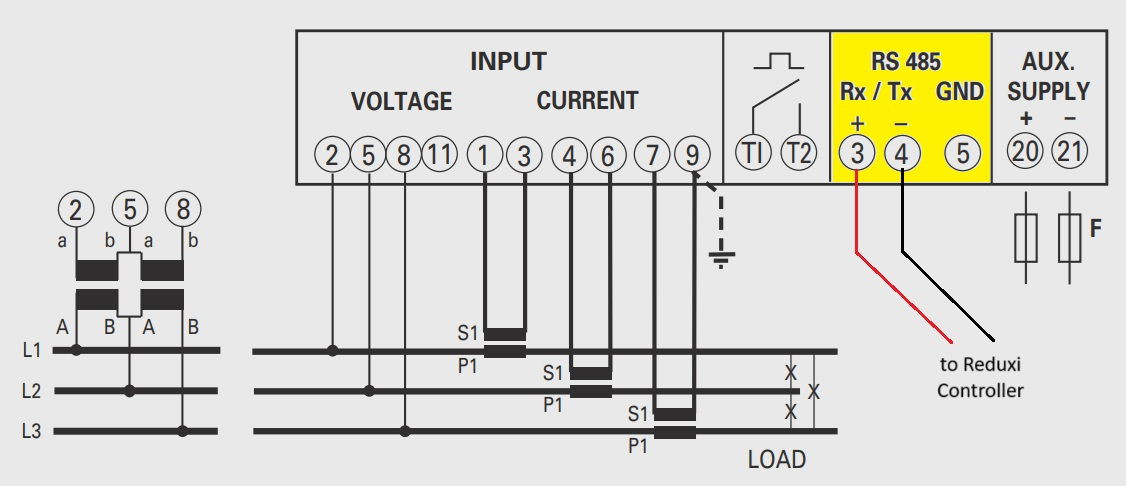

Poniższy obraz przedstawia punkt połączenia na Nemo 96 HDLe:

Aby uzyskać więcej informacji o urządzeniu lub sposobie jego działania, odwiedź stronę internetową producenta https://www.nhp.com.au/public/assets/pim/Original/10043/IME-Nemo-96-HD-Le-User-Manual.pdf

2. Dodaj urządzenie do konfiguratora Reduxi

Najpierw możesz zalogować się do konfiguratora Reduxi za pomocą Konfiguratora Reduxi przez przeglądarkę.

2.1 Kliknij Dodaj urządzenie

2.2 Wprowadź ustawienia podstawowe

Możesz samodzielnie wybrać nazwę urządzenia.

2.3 Wybierz kanał komunikacji i wprowadź konfigurację urządzenia.

ID jednostki Modbus - Zwykle używana jest wartość 1.

Zalecamy późniejsze przetestowanie komunikacji.

Możliwe są dwa wyniki:

2.3.1 Sukces – nie trzeba tu nic więcej robić

2.3.2 Niepowodzenie – sprawdź wprowadzone dane i spróbuj ponownie.

2.4 Wprowadź konfigurację zaawansowaną (opcjonalnie)

Po zakończeniu wszystkich ustawień naciśnij przycisk „Gotowe” w prawym dolnym rogu.
