Jak połączyć falowniki hybrydowe GoodWe (Dongle, Bluetooth, WiFi, LAN) z Reduxi Controller
Połącz falownik hybrydowy GoodWe z Reduxi Controller przez Modbus TCP. Działa z WiFi/LAN Kit 1.0 i 2.0 przez LAN lub WiFi.
Opis tekstowy tego obrazu

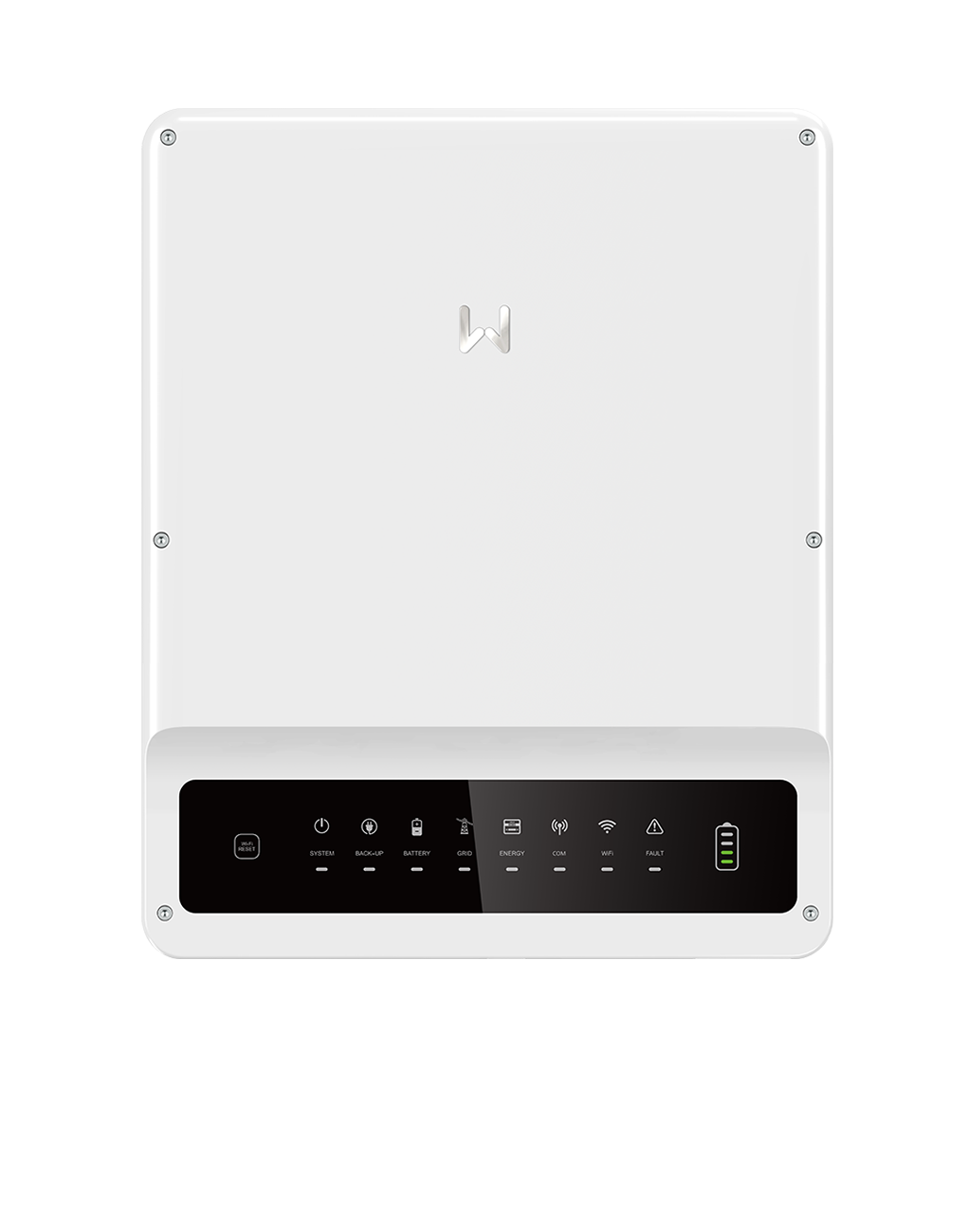

Zdjęcie produktu: biały ścienny falownik hybrydowy na białym tle, widok z przodu. Zaokrąglona prostokątna biała obudowa z jasnoszarym logo "W" pośrodku górnej części i śrubami w narożnikach. W dolnej części czarny szklany panel wyświetlacza z rzędem ikon stanu z maleńkimi podpisami pod spodem oraz ikoną poziomu baterii z zielonymi paskami po prawej. Mały okrągły przycisk znajduje się po lewej stronie panelu.
- Dokumentacja techniczna
- Wymagane wyposażenie
- Wybór połączenia i włączenie Modbus TCP
- Konfiguracja WiFi/LAN Kit w aplikacji SolarGo
- Ustawianie statycznego adresu IP w aplikacji SEMS+ Classic
- Aktualizacja oprogramowania sprzętowego i sprawdzenie sieci (w razie potrzeby)
- Logowanie do interfejsu internetowego Reduxi
- Dodawanie falownika GoodWe do Reduxi Controller
- Sprawdzenie odczytów
- Podsumowanie
- Typowe problemy
- Powiązane artykuły
1 Dokumentacja techniczna
Dokumenty GoodWe dotyczące modułu komunikacyjnego i obsługiwanych urządzeń:
- GoodWe Wi-Fi/LAN Kit Series (WiFi/LAN Kit-20) – strona produktu modułu komunikacyjnego z kartą katalogową i instrukcją obsługi.
- Compatibility list of GoodWe inverters and IoT products – pokazuje, który falownik działa z którym modułem komunikacyjnym i wersją oprogramowania sprzętowego.
2 Wymagane wyposażenie
Potrzebne są następujące elementy:
- Falownik hybrydowy GoodWe
- GoodWe WiFi/LAN Kit 1.0 lub WiFi/LAN Kit 2.0 (klucz komunikacyjny)
- Reduxi Controller
- Kabel Ethernet między falownikiem a routerem lub przełącznikiem
- Smartfon z Bluetooth i aplikacją SolarGo lub SEMS+ Classic (zob. punkt 4 i punkt 5)
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Wybór połączenia i włączenie Modbus TCP
Komunikacja Modbus TCP z Reduxi zależy od klucza komunikacyjnego i od sposobu połączenia falownika z internetem. Znajdź swój przypadek:
| Klucz i połączenie | Modbus TCP | Następny krok |
|---|---|---|
| WiFi/LAN Kit 1.0 przez LAN | Włącza się automatycznie | Ustaw statyczny adres IP w aplikacji SEMS+ Classic (punkt 5) |
| WiFi/LAN Kit 1.0 przez WiFi | Włącz go w aplikacji SolarGo | Skonfiguruj klucz w aplikacji SolarGo (punkt 4) |
| WiFi/LAN Kit 2.0 przez LAN | Włącza się automatycznie | Sprawdź numer seryjny (punkt 3.5) |
| WiFi/LAN Kit 2.0 przez WiFi | Aktywacja przez GoodWe After-Sale Support | Wyślij e-mail (punkt 3.4), a następnie sprawdź numer seryjny (punkt 3.5) |
3.1 WiFi/LAN Kit 1.0 przez LAN
Opis tekstowy tego obrazu
Zdjęcie czarnego klucza komunikacyjnego GoodWe WiFi/LAN Kit 1.0 na białym tle. To wysoki zaokrąglony czarny moduł z wtyczką na górze, małym ciemnym okienkiem wyświetlacza pośrodku oraz logo i symbolem sieci (LAN) nadrukowanymi poniżej. Na dole są dwie diody: niebieska po lewej i zielona po prawej, każda z małym nadrukowanym symbolem.
Falownik jest połączony z internetem przez WiFi/LAN Kit 1.0 przez LAN. Modbus TCP włącza się automatycznie z następującymi ustawieniami:
- Device ID:
1 - Port:
502 - Baud rate:
9600
Przejdź do punktu 5, Ustawianie statycznego adresu IP w aplikacji SEMS+ Classic.
3.2 WiFi/LAN Kit 1.0 przez WiFi
Opis tekstowy tego obrazu
Zdjęcie czarnego klucza komunikacyjnego GoodWe WiFi/LAN Kit 1.0 na białym tle. To wysoki zaokrąglony czarny moduł z wtyczką na górze, małym ciemnym okienkiem wyświetlacza pośrodku oraz logo i symbolem sieci (LAN) nadrukowanymi poniżej. Na dole są dwie diody: niebieska po lewej i zielona po prawej, każda z małym nadrukowanym symbolem.
Falownik jest połączony z internetem przez WiFi/LAN Kit 1.0 przez WiFi. Modbus TCP musisz włączyć w aplikacji SolarGo.
Przejdź do punktu 4, Konfiguracja WiFi/LAN Kit w aplikacji SolarGo.
3.3 WiFi/LAN Kit 2.0 przez LAN
Opis tekstowy tego obrazu
Zdjęcie czarnego klucza komunikacyjnego GoodWe WiFi/LAN Kit 2.0 na białym tle. Czerwona ukośna wstążka na górze z napisem NEW. Klucz ma wtyczkę na dole, małe ciemne okienko wyświetlacza w górnej części oraz logo i symbol sieci poniżej. W dolnej części widać dwie małe diody, jedną niebieską i jedną zielono-żółtą.
Falownik jest połączony z internetem przez WiFi/LAN Kit 2.0 przez LAN. Modbus TCP włącza się automatycznie z następującymi ustawieniami:
- Device ID:
1 - Port:
502 - Baud rate:
9600
Przejdź do punktu 3.5, Numer seryjny WiFi/LAN Kit 2.0.
3.4 WiFi/LAN Kit 2.0 przez WiFi
Opis tekstowy tego obrazu
Zdjęcie czarnego klucza komunikacyjnego GoodWe WiFi/LAN Kit 2.0 na białym tle. Czerwona ukośna wstążka na górze z napisem NEW. Klucz ma wtyczkę na dole, małe ciemne okienko wyświetlacza w górnej części oraz logo i symbol sieci poniżej. W dolnej części widać dwie małe diody, jedną niebieską i jedną zielono-żółtą.
Falownik jest połączony z internetem przez WiFi/LAN Kit 2.0 przez WiFi. Modbus TCP musi aktywować GoodWe After-Sale Support. Wyślij e-mail na adres service.se@goodwe.com:
- Temat: Enable MODBUS TCP for WLAN/LAN 2.0 dongle
- Numer seryjny falownika
- Numer seryjny klucza komunikacyjnego
Gdy GoodWe aktywuje Modbus TCP, przejdź do punktu 3.5.
3.5 Numer seryjny WiFi/LAN Kit 2.0
WiFi/LAN Kit 2.0 występuje w wersji zwykłej oraz w wersji z zabezpieczeniami cybernetycznymi. Sprawdź numer seryjny na kluczu komunikacyjnym:
- Numer seryjny zaczyna się od
72000: wersja zwykła. - Numer seryjny zaczyna się od
72100: wersja z zabezpieczeniami cybernetycznymi. W falowniku trzeba wprowadzić dodatkowe ustawienia. Wykonaj kroki z punktu 4.
72000…
Opis tekstowy tego obrazu
Zdjęcie czarnego klucza komunikacyjnego GoodWe WiFi/LAN Kit leżącego na jasnoszarej powierzchni. Biała etykieta zawiera tekst WiFi Kit-20, kod kreskowy i numer seryjny 72000WFA23500051. Wtyczka znajduje się na lewym końcu klucza.
4 Konfiguracja WiFi/LAN Kit w aplikacji SolarGo
4.1 Pobieranie i instalacja aplikacji SolarGo (w razie potrzeby)
Opis tekstowy tego obrazu
Obraz z dwiema częściami na białym tle. U góry: czarna plakietka z napisem Download on the App Store i logo Apple. Pod nią czarno-biały kod QR. Zgodnie z podpisem kod QR prowadzi do aplikacji SolarGo w App Store.
Opis tekstowy tego obrazu
Czarna plakietka 'GET IT ON Google Play' z trójkątnym logo Google Play, a pod nią czarno-biały kod QR do pobrania aplikacji SolarGo.
4.2 Łączenie z falownikiem przez Bluetooth
Upewnij się, że falownik jest włączony oraz że falownik i moduł komunikacyjny działają prawidłowo.
Opis tekstowy tego obrazu
Trzy zrzuty ekranu telefonu obok siebie przedstawiające ekran Device List aplikacji SolarGo, z ponumerowanymi niebieskimi plakietkami i czerwonymi obrysami. Nagłówek każdego: 'Device List' z ikoną chmury, ikoną pomocy i ikoną menu; zakładki Bluetooth (wybrana) i WLAN. Zrzut 1: zakładka Bluetooth jest obrysowana na czerwono (plakietka 1); pusty stan z ilustracją urządzeń i tekstem 'No Device'; przycisk 'Search Device' obrysowany na czerwono (plakietka 2); link 'Not Found >'. Zrzut 2: lista znalezionych urządzeń, każde ze strzałką: CCM-4050KNAC248G0001 (z ikoną 'Parallel'), WLA-5012KNAG24BL0005 (obrysowane na czerwono, plakietka 3), WNN-52000MIA226W5006, SOL-BLE244L8002, WFA-96000ETF225W6666, GSA-8010KMSF226G8006; przycisk 'Search Device'; link 'Not Found >'. Zrzut 3 (wyszarzone tło): lista z CCM-23000EZL21B50020 i CCM-53000SSA238GS019 oraz okno iPhone'a 'Bluetooth Pairing Request' z tekstem, że urządzenie chce sparować się z iPhone'em, i przyciskami Cancel i Pair (Pair obrysowany na czerwono, plakietka 4).
1234. Jeśli hasło zostało już zmienione, użyj wybranego hasła. Przypomnienie o zmianie hasła pojawia się tylko w razie potrzeby. Jeśli jeszcze tego nie zrobiono, zmień hasło.Opis tekstowy tego obrazu
Zestawienie ekranów aplikacji SolarGo z czerwonymi obrysami, ponumerowanymi niebieskimi plakietkami od 5 do 8 i czerwonymi strzałkami pokazującymi kolejność. Plakietka 5 (lewy górny róg): okno logowania nad wyszarzoną listą urządzeń z dwiema ikonami ról, Owner i Installer (wybrany Installer), pustym polem hasła z ikoną oka (bez wartości), zaznaczonym polem wyboru 'Remember Password' i przyciskiem 'Login'. Czerwona strzałka w dół do plakietki 6: okno 'Reminder' z tekstem 'To keep your account secure, you must change your password now.' i linkiem 'I am aware of that'. Czerwona strzałka w dół do plakietki 7: okno 'Change Password' z dwoma pustymi polami hasła z ikonami oka, uwagą 'Note:8-16 characters, including digits, uppercase letters or lowercase letters.' i przyciskiem 'YES'. Czerwona strzałka w prawo do plakietki 8 (po prawej): ekran 'Device List' z zakładkami Bluetooth (wybrana) i WLAN, listą urządzeń (CCM-, WLA-.) oraz tym samym oknem logowania co przy plakietce 5 (Owner/Installer, puste pole hasła, zaznaczone 'Remember Password', 'Login'); na dole przycisk 'Search Device' i link 'Not Found >'.
Opis tekstowy tego obrazu
Zrzut ekranu strony głównej aplikacji SolarGo na telefonie. Nagłówek: strzałka wstecz i numer urządzenia zaczynający się od 9015. Plakietka statusu: 'Status:Normal (On-Grid)'. Schemat przepływu energii, 'Unit:kW': ikona panelu słonecznego z wartością przepływu 13.25 w kierunku ikony domu z 13.25; ikona baterii 100% z wartością 0.00; ikona słupa sieciowego z wartością 0.00. Kafelki informacyjne: Safety Power Grid Code: Warehouse; Working Mode: Peak Shaving; Battery Model: LX F16.0-H-20; Battery Status: Normal; Backup: ON; Power Limit: OFF. Dolna nawigacja: Home (wybrane, niebieskie), Parameters, Settings.
4.3 Włączanie i konfiguracja Modbus TCP
Ustawienia Modbus TCP zależą od klucza komunikacyjnego. Najpierw sprawdź numer seryjny (zob. punkt 3, punkt 3.5).
Zwykły klucz komunikacyjny: numer seryjny zaczyna się od 72000
Opis tekstowy tego obrazu
Trzy ekrany telefonu obok siebie z aplikacji SolarGo, połączone czerwonymi liniami i strzałkami. Ekran 1, Settings: Communication Settings (czerwona ramka), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, APP Version; dolne zakładki Home, Parameters, Settings (Settings zaznaczone czerwoną ramką). Ekran 2, Communication Settings: WLAN/LAN, WLAN Detection, 4G, RS485 (RS485 w czerwonej ramce, strzałka od Communication Settings do niego). Ekran 3, RS485 (tytuł w czerwonej ramce): Modbus TCP z zielonym przełącznikiem w pozycji włączonej (czerwona ramka); COM Address: 0 z niebieskim przyciskiem potwierdzenia i bladą podpowiedzią zakresu; Baud Rate: lista rozwijana, pusta.
- Device ID:
1 - Port:
502 - Baud rate:
9600
Klucz komunikacyjny z zabezpieczeniami cybernetycznymi: numer seryjny zaczyna się od 72100
Opis tekstowy tego obrazu
Trzy zrzuty ekranu telefonu z aplikacji SolarGo obok siebie, połączone czerwonymi strzałkami. Po lewej lista 'Settings': Communication Settings (obrysowane na czerwono), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, 'APP Version: V5.6.0'; dolna nawigacja Home, Parameters, Settings (obrysowane na czerwono). W środku lista 'Communication Settings': Privacy & Security (obrysowane na czerwono), WLAN/LAN, 4G, RS485. Po prawej strona 'Privacy & Security' z trzema sekcjami. Sekcja Bluetooth: przełącznik 'Bluetooth Stays On' (wyłączony) z tekstem: ON: the APP can continuously access devices through Bluetooth; OFF: the APP will not be able to access the device through Bluetooth; if the APP cannot search for the Bluetooth signal of the device, double-click the 'RELOAD' button on the communication module to turn on the Bluetooth signal, and use the APP to connect to the device within 5 minutes. Sekcja WLAN: przełącznik 'WLAN Control' (wyłączony) z tekstem: ON: the APP can connect devices through the WLAN local area network of the communication module; OFF: the APP cannot connect to the device through the WLAN local area network of the communication module. Sekcja Modbus TCP: przełącznik 'Modbus TCP' (wyłączony), obrysowany czerwonym prostokątem, z tekstem 'ON: A third-party platform that can access inverter information through communication protocols. You can contact after-sales service to obtain the agreement.'
- Device ID:
1 - Port:
502 - Baud rate:
9600
4.4 Ustawienie statycznego adresu IP
Ustaw adres IP falownika. Zalecamy stały (statyczny) adres IP.
Opis tekstowy tego obrazu
Trzy ekrany telefonu obok siebie z aplikacji SolarGo, połączone czerwonymi strzałkami. Ekran 1, Settings: pozycje Communication Settings (czerwona ramka, wyróżnione), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, APP Version V5.8.0; dolne zakładki Home, Parameters, Settings (Settings zaznaczone czerwoną ramką). Ekran 2, Communication Settings: Privacy & Security, WLAN/LAN (czerwona ramka, wyróżnione), 4G, RS485. Ekran 3, WLAN/LAN z linkiem Save w prawym górnym rogu: Encryption Type: WPA2/WPA; Password: pole, wartość niepokazana; czerwona ramka wokół DHCP z zielonym przełącznikiem, który wygląda na włączony, i podpowiedzią: If you need to set a specific IP address, you can manually enter it after turning off DHCP; następnie IP Address, Subnet Mask, Gateway Address, DNS Server. Pod ramką: LAN: Not Connected i niebieski link: Restore factory communication settings.
5 Ustawianie statycznego adresu IP w aplikacji SEMS+ Classic
5.1 Pobieranie i instalacja aplikacji SEMS+ Classic (w razie potrzeby)
Opis tekstowy tego obrazu
Obraz z dwiema częściami na białym tle. U góry: czarna plakietka z napisem Download on the App Store i logo Apple. Pod nią czarno-biały kod QR z cienką jasnoszarą obwódką. Zgodnie z podpisem kod QR prowadzi do aplikacji SEMS+ Classic w App Store.
Opis tekstowy tego obrazu
Obraz z dwiema częściami na białym tle. U góry: czarna plakietka z napisem GET IT ON Google Play i kolorowym trójkątnym logo Google Play. Pod nią czarno-biały kod QR. Zgodnie z podpisem kod QR prowadzi do aplikacji SEMS+ Classic w Google Play.
5.2 Łączenie z falownikiem przez Bluetooth i ustawianie adresu IP
Upewnij się, że falownik jest włączony oraz że falownik i moduł komunikacyjny działają prawidłowo.
Opis tekstowy tego obrazu
Trzy zrzuty ekranu telefonu obok siebie z aplikacji SEMS+ (GoodWe), z czerwonymi owalami i numerami 1, 2 i 3. Zrzut 1 (godzina 14:49): ekran główny z banerem 'Test' pokazującym biały falownik; sekcja 'Services' z kafelkami Warranty, Report Center, GoodWe News, Announcements; sekcja 'Tools' z kafelkiem 'Network Link' zakreślonym na czerwono i oznaczonym 1; sekcja 'Help'. Zrzut 2 (godzina 14:47): tytuł 'Network Link' z zakładkami Bluetooth (wybrana) i WLAN oraz listą urządzeń: LEM-23000LEM21B55890, WLA-96000NAW253L0008 (zakreślone na czerwono i oznaczone 2), LEM-23000LEM25318015, WFA-40800EAA238W0010, LEM-23000LEM21B55898, WLA-5110KNZ500008888, WLA-8100KHTU201R0001. Zrzut 3 (godzina 14:47): monit o sparowanie z 'Cancel' w prawym górnym rogu, dwiema ikonami User (wybrana) i Installer, polem hasła z tekstem zastępczym 'Please enter a password' i ikoną oka oraz polem wyboru 'Remember Password' (niezaznaczone); obszar pola jest zakreślony na czerwono i oznaczony 3. Poniżej tekst podpowiedzi mówi, że w razie zapomnienia hasła należy nacisnąć i przytrzymać przycisk Bluetooth na urządzeniu, aby przywrócić hasło domyślne (wartość domyślna jest widoczna na obrazie i tutaj pominięta), lub Contact Us.
1234. Jeśli hasło zostało już zmienione, użyj wybranego hasła. Przypomnienie pojawia się tylko w razie potrzeby. Jeśli jeszcze tego nie zrobiono, zmień hasło. Aktywuj Remember Password i kontynuuj.Opis tekstowy tego obrazu
Zrzut ekranu strony 'Network Link' aplikacji SEMS+ na telefonie, w czerwonym prostokącie z czerwonym numerem 4. Pasek stanu: godzina 14:47, ikona wyciszenia, sygnał, Wi-Fi, bateria 64. Nagłówek: strzałka wstecz, tytuł 'Network Link' i niebieska ikona Bluetooth po prawej. Trzy wiersze listy, każdy ze strzałką: Privacy & Security, WLAN/LAN, Login Password Change. Reszta strony jest pusta, jasnoniebieska, z czarnym paskiem home na dole.
Opis tekstowy tego obrazu
Dwa zrzuty ekranu telefonu obok siebie z aplikacji SEMS+, ekran WLAN/LAN, z czerwonymi obrysami i czerwonymi numerami 5, 6 i 7. Lewy ekran: LAN: Not Connected; WLAN: włączone (przełącznik); Name: nazwa sieci Wi-Fi (H3C_2D63E5); Encryption Method: WPA2; Password: pole ze strzałką listy rozwijanej, wartość niepokazana. Czerwona ramka 5 oznacza DHCP Automatic Obtain, przełącznik włączony, z tekstem podpowiedzi, że aby ustawić określony adres IP, należy wyłączyć DHCP Automatic Obtain i użyć Manual Setting. Czerwona ramka 6 oznacza pola IP Address, Subnet Mask, Gateway Address i DNS Server z wyszarzonymi wartościami. Poniżej znajduje się przycisk WLAN Detection i uwaga: When LAN and WLAN are configured simultaneously, the communication will prioritize LAN. Prawy ekran: ten sam ekran przyciemniony, z oknem WLAN Detection (czerwona ramka 7) i linkiem Cancel. Okno pokazuje trzy ikony (falownik, router, chmura) połączone niebieskimi znacznikami wyboru oraz tekst: Network configuration successful.
6 Aktualizacja oprogramowania sprzętowego i sprawdzenie sieci (w razie potrzeby)
6.1 Aktualizacja oprogramowania sprzętowego falownika
W razie problemów zaktualizuj oprogramowanie sprzętowe falownika do najnowszej wersji.
Opis tekstowy tego obrazu
Dwa zrzuty ekranu telefonu obok siebie z aplikacji SolarGo/SEMS+, połączone czerwoną strzałką. Po lewej lista 'Settings': Communication Settings, Basic Settings, Advanced Settings, Load Control, Power on/off, Firmware Information (obrysowane na czerwono; tu zaczyna się czerwona strzałka), Change Login Password; każda pozycja ze strzałką. Dolna nawigacja: Home, Parameters, Settings (obrysowane na czerwono, wybrane). Po prawej strona 'Firmware Information' ze strzałką wstecz: DSP FW Version; ARM FW Version; Communication Module FW Version. Tekst 'Tips: Please keep the mobile cloud network normal to obtain the latest firmware version information.' Niebieski link 'Check For Update' z czerwonym przerywanym obrysem.
6.2 Konfiguracja sieci
Połącz falownik z internetem kablem Ethernet. Tylko wtedy falownik może komunikować się z Reduxi Controller przez Modbus TCP.
Modbus TCP: dotknij Settings, następnie Privacy & Security i włącz Modbus TCP. Następnie ustaw:
- Device ID:
1 - Port:
502 - Baud rate:
9600
Statyczny adres IP: dotknij Settings, następnie WLAN/LAN. Jeśli przełącznik DHCP jest włączony, wyłącz go i wpisz ręcznie dane odpowiednie dla Twojej sieci. Zalecamy stały (statyczny) adres IP. Zapisz adres IP na później. Ekrany są takie same jak w punkcie 4, w punktach 4.3 i 4.4.
7 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
8 Dodawanie falownika GoodWe do Reduxi Controller
Połącz Reduxi Controller i falownik hybrydowy przez Ethernet. Następnie zarejestruj falownik jako nowe urządzenie (falownik hybrydowy GoodWe).
8.1 Ustawienia podstawowe
Zaloguj się lokalnie do Reduxi Configurator na kontrolerze (zob. punkt 7) i kliknij + Add device.
Opis tekstowy tego obrazu
Zrzut ekranu paska bocznego Reduxi Configurator. Nagłówek: logo reduxi Configurator. Sekcja Devices (z ikoną minus) zawiera: BYD 24kWh; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge Master; SolarEdge Slave. Na dole znajduje się przycisk Add device ze znakiem plus, zaznaczony czerwonym prostokątem.
W pierwszym kroku (ustawienia podstawowe) należy wybrać podstawowe parametry urządzenia:
- Device type:
Hybrid inverter - Type:
GoodWe Energy Storage Inverters HV - Name: dowolna nazwa
Opis tekstowy tego obrazu
Zrzut ekranu Reduxi Configurator, krok 1 z 2 Basic settings. Wskaźnik kroków: 1 Basic settings (aktywny, czarny), 2 Communication channel (szary). Formularz o tytule Basic settings: Device type (wymagane): Hybrid inverter; Type (wymagane): GoodWe Energy Storage Inverters HV; Name (wymagane): GoodWe Energy Storage Inverters HV. Przyciski: Back (po lewej), Next (po prawej, ciemny).
Należy nacisnąć Next.
8.2 Ustawienia komunikacji
W drugim kroku ustawia się kanał komunikacji dla Modbus TCP. Łączy on Reduxi Controller z falownikiem hybrydowym GoodWe. Wpisz adres IP falownika ustawiony wcześniej (zob. punkt 4, punkt 4.4, lub punkt 5).
| Parametr | Wartość |
|---|---|
| Połączenie | TCP/IP |
| IP | Statyczny adres IP ustawiony w falowniku |
| Port | 502 |
| Modbus unit ID | Domyślnie 247 (jak pokazano w Configurator) |
| Control mode | Domyślnie EMS (jak pokazano w Configurator) |
Opis tekstowy tego obrazu
Zrzut ekranu formularza ustawień komunikacji Reduxi Configurator dla falownika hybrydowego GoodWe. Pola: Connection (wymagane): TCP/IP; IP (wymagane): puste; Port (wymagane): 502; Modbus unit ID (wymagane): 247; Control mode (wymagane): EMS, z tekstem podpowiedzi pod spodem: Select control mode of inverter. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej, ciemny).
8.3 Test komunikacji
Kliknij Test communication na dole kreatora. Test jednorazowo odczytuje dane z falownika hybrydowego GoodWe i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: urządzenie powstaje dopiero po kliknięciu Done.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
Przykład udanego odczytu:
Opis tekstowy tego obrazu
Zrzut ekranu okna Test communication (przycisk zamknięcia x w prawym górnym rogu) z zielonym tekstem. Zawartość: Successful readout from device. Wartości: Battery active power: -450.0 W; Battery current: -1.8 A; Battery export active energy: 2493400 Wh; Battery import active energy: 2784800 Wh; Battery max. active power: 10000.0 W; Battery min. active power: -10000.0 W; Battery state of charge: 25.63 %; Battery state of health: 99.37 %; Battery voltage: 269.5 V; Error: false; Grid export active energy: 0 Wh; Grid import active energy: 0 Wh; Inverter active power: -1444 W; Load active power: 76 W; Load import active energy: 953900 Wh; Off-grid: false; PV active power: -839 W; PV current: -1.9 A; PV export active energy: 10434800 Wh; PV min. active power: -10000 W; PV voltage: 433.7 V; State name: ON_GRID. Dodatkowe parametry: GRID_POWER_ACTIVE_L1: 20; GRID_POWER_ACTIVE_L2: 12; GRID_POWER_ACTIVE_L3: 24; PV_POWER_ACTIVE_MAX: 0. Ciemny przycisk w prawym dolnym rogu: Close.
9 Sprawdzanie odczytów
9.1 Ostatnie pomiary
Sprawdź odczyty w sekcji Devices – GoodWe Hybrid Inverter – Last measurements w Reduxi Configurator.
Opis tekstowy tego obrazu
Zrzut ekranu Reduxi Configurator, strona 'Last measurements' urządzenia 'GoodWe Hybrid Inverter ESG2 6kW 1ph'. Lewy pasek boczny: logo 'reduxi Configurator'; sekcja Devices z pozycjami 'GoodWe Hybrid Inverter ESG2 6kW 1ph' (aktywna), MasterTherm, Reduxi Meter; następnie 'Optimization modes' (znak plus) i 'Utility Rate Plan'. Góra: ścieżka 'Device / GoodWe Hybrid Inverter ESG2 6kW 1ph', zielona ikona linku i baner 'New patch available. Click here to apply.' z krzyżykiem zamknięcia. Zakładki: Last measurements (aktywna), Analyze, Archive; lista rozwijana odświeżania 'Each second'. Kafelek 'Control type': przyciski Auto (jasnozielony, wybrany) i Manual (ciemny); znacznik czasu 07. 05. 2025 12:17:41. Karta Battery (znaczniki czasu 07. 05. 2025 12:19:22): Battery active power 0.0 kW; Battery current 0.30 A; Battery voltage 53.20 V; Battery capacity (Wh) 16.3 kWh; Battery maximum capacity (Wh) 22.3 kWh; Battery state of charge 73.00 %; Battery state of health 100.00 %; Battery min. state of charge 10.00 % (ucięte na dole obrazu). Karta PV (12:19:23): PV active power -1.3 kW; PV current -3.40 A; PV voltage 374.60 V; PV export active energy 3,306.8 kWh; PV min. active power -6.1 kW. Karta Load (12:19:22): Load active power 1.3 kW; Load import active energy 26,830.9 kWh.
Po dodaniu urządzenia w Configurator możesz je również monitorować w aplikacji chmurowej Reduxi.
9.2 Włączanie sterowania przez Reduxi
Aby Reduxi mogło sterować urządzeniem, ustaw control type na AUTO w sekcji Devices – GoodWe Hybrid Inverter w Reduxi Configurator. Dopiero wtedy polecenia strategii wpływają na falownik.
Aby obniżyć koszty energii dzięki cenom dynamicznym i taryfom dynamicznym, zdefiniuj strategię zgodnie z opisem w Strategies for Reduxi controller.
✓ Podsumowanie
Przygotowanie (punkty 1–3): Sprawdź dokumenty i wyposażenie. Wybierz swój klucz komunikacyjny i połączenie oraz włącz Modbus TCP (punkt 3).
Falownik GoodWe (punkty 4–6): Skonfiguruj klucz komunikacyjny w aplikacji SolarGo lub ustaw statyczny adres IP w aplikacji SEMS+ Classic. Zapisz adres IP. W razie potrzeby zaktualizuj oprogramowanie sprzętowe.
Dodawanie do Reduxi (punkty 7–8): Zaloguj się do interfejsu internetowego Reduxi. Dodaj urządzenie jako Hybrid inverter, typ GoodWe Energy Storage Inverters HV. Wpisz IP i port 502. Uruchom Test communication, a następnie kliknij Done.
Uruchomienie (punkt 9): Sprawdź ostatnie pomiary. Ustaw control type na AUTO.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test komunikacji kończy się błędem | Sprawdź adres IP falownika, port 502 i to, czy Modbus TCP jest włączony. Sprawdź, czy falownik jest połączony przez Ethernet i znajduje się w tej samej sieci co kontroler. |
| Modbus TCP nie jest dostępny w WiFi/LAN Kit 2.0 przez WiFi | Musi go aktywować GoodWe After-Sale Support. Wyślij e-mail opisany w punkcie 3.4. |
| Numer seryjny klucza komunikacyjnego zaczyna się od 72100 | Włącz Modbus TCP w sekcji Settings – Privacy & Security (punkt 4.3). |
| Adres IP falownika się zmienia | Wyłącz DHCP i ustaw statyczny adres IP (punkt 4.4 lub punkt 5.2). |
| Problemy z komunikacją nie ustępują | Zaktualizuj oprogramowanie sprzętowe falownika (punkt 6.1). |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
