Podłącz hybrydowe falowniki GoodWe z kontrolerem Reduxi (klucz sprzętowy, Bluetooth, WiFi, LAN)

Zaktualizowano



Logo marki.jpg





1. Konfiguracja falownika hybrydowego GoodWe

Aby umożliwić komunikację z Reduxi przez Modbus TCP, masz kilka opcji

1.1 Moduł WiFi/LAN 1.0 przez LAN:

Zestaw WiFi/LAN 1.0



W tym przypadku Modbus TCP jest automatycznie włączony z następującymi ustawieniami:

  • ID urządzenia: 1
  • Port: 502
  • Baudrate: 9600

Przejdź do kroku Ustaw statyczny adres IP za pomocą aplikacji Sems+ Classic



1.2 Jeśli falownik jest podłączony do Internetu za pomocą dongla WiFi/LAN 1.0 przez WiFi:

Zestaw WiFi/LAN 1.0

W tym przypadku Modbus TCP musi być włączony przez SolarGo

Przejdź do kroku 3. Konfiguracja dongla WiFi/LAN 1.0



1.3 Jeśli falownik jest podłączony do Internetu za pomocą dongla WiFi/LAN 2.0 przez LAN:

Zestaw WiFi/LAN 2.0

W tym przypadku Modbus TCP jest automatycznie włączony z następującymi ustawieniami:

  • ID urządzenia: 1
  • Port: 502
  • Baudrate: 9600

Proszę przejść do kroku 2. Sprawdzenie numeru seryjnego dongla WiFi/LAN 2.0



1.4 Jeśli falownik jest podłączony do Internetu za pomocą dongla WiFi/LAN 2.0 przez WiFi:

Zestaw WiFi/LAN 2.0

W tym przypadku Modbus TCP musi zostać aktywowany przez Dział Wsparcia Technicznego GoodWe.

W tym celu wyślij e-mail na adres: service.se@goodwe.com

  • Temat: Włącz MODBUS TCP dla dongla WLAN/LAN 2.0
  • Uwzględnij w e-mailu następujące informacje:
    1. Numer seryjny falownika:
    2. Numer seryjny dongla:

Po aktywacji Modbus TCP kontynuuj następnym krokiem

2. Numer seryjny dongla WiFi/LAN 2.0

2.1 Używając tego dongla, należy sprawdzić, czy jest to zwykły dongol, czy wersja z cyberbezpieczeństwem.

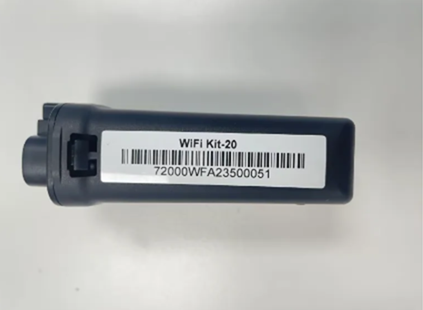

Jeśli numer seryjny zaczyna się od 72000, jest to wersja standardowa, jak widać na poniższym obrazku:

Jeśli numer seryjny zaczyna się od 72100, jest to wersja z cyberbezpieczeństwem i będziesz musiał dokonać dodatkowych ustawień w falowniku. Aby to zrobić, wykonaj następujące kroki.

3. Konfiguracja dongla WiFi/LAN 1.0 z aplikacją SolarGo

3.1 Pobierz i zainstaluj aplikację solarGo (jeśli jest potrzebna)

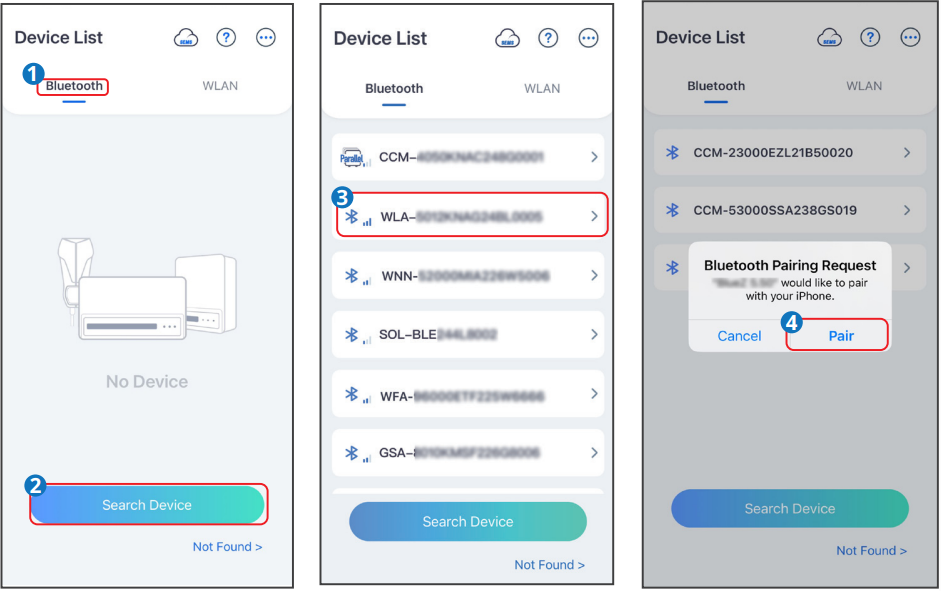

3.2 Połącz się z falownikiem przez Bluetooth

Upewnij się, że falownik jest włączony, a zarówno falownik, jak i moduł komunikacyjny
działają prawidłowo.

  1. Zakładka Bluetooth na stronie głównej SolarGo.
  2. Zakładka Urządzenie lista, aby odświeżyć witrynę.
  3. Znajdź urządzenie po numerze seryjnym falownika. Kliknij nazwę urządzenia, aby się zalogować.

  4. Po pierwszym połączeniu z falownikiem przez Bluetooth pojawia się monit parowania. Kliknij Paruj, aby kontynuować.

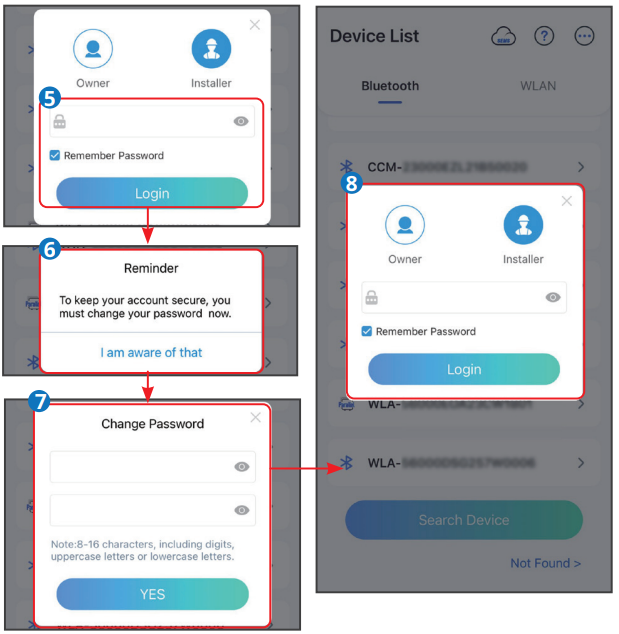

  5. Zaloguj się jako Właściciel lub Instalator. Początkowe hasło: 1234. Jeśli hasło zostało już zmienione, użyj zamiast niego wybranego hasła.
    (opcjonalnie) Przypomnienie o zmianie hasła pojawia się tylko wtedy, gdy jest to konieczne.
    (opcjonalnie) Zmień hasło, jeśli jeszcze tego nie zrobiłeś.
  6. aktywuj funkcję "Zapamiętaj hasło" i włącz Bluetooth pozostaje włączony na następnej stronie.

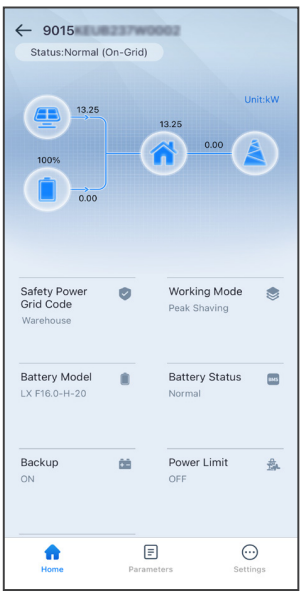

  7. Jeśli wszystko zostało wprowadzone poprawnie, znajdziesz się na stronie głównej aplikacji Solargo, gdzie możesz zobaczyć dane swojego falownika.

3.3 Aktywuj i skonfiguruj Modbus TCP

Teraz musisz dostosować ustawienia Modbus TCP. Zależą one od używanego dongla.

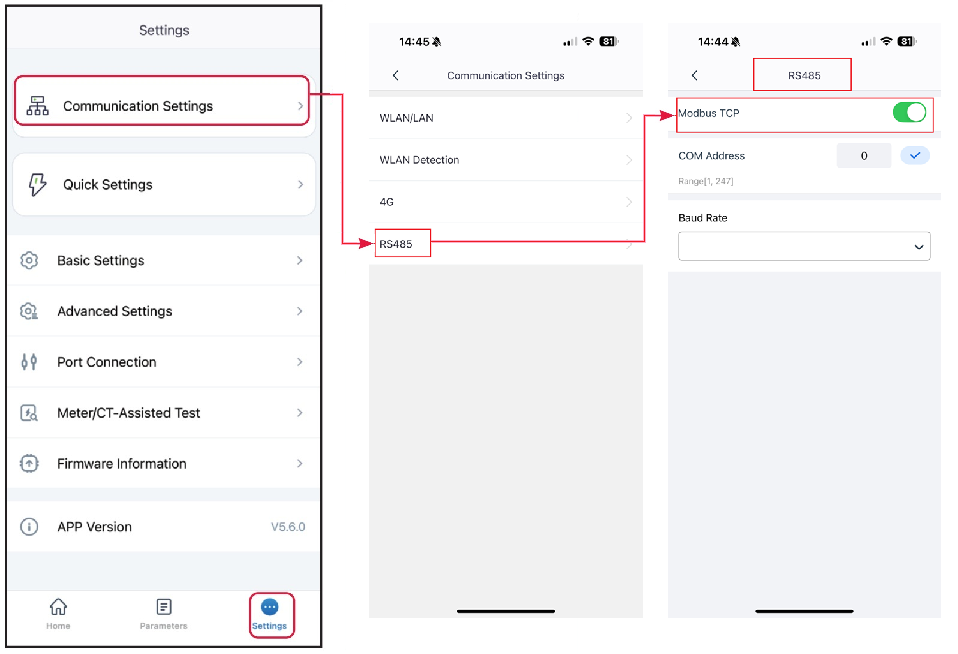

3.3.1 Dongol standardowy – numer seryjny zaczyna się od 72000:

  1. Kliknij Ustawienia na dole strony głównej
  2. Zakładka Ustawienia komunikacji
  3. Zakładka RS485
  4. Włącz Modbus TCP
  5. Po włączeniu Modbus TCP należy ustawić adres, ID urządzenia i baudrate. Wprowadź następujące wartości:
    ID urządzenia: 1
    Port: 502
    Baud rate: 9600

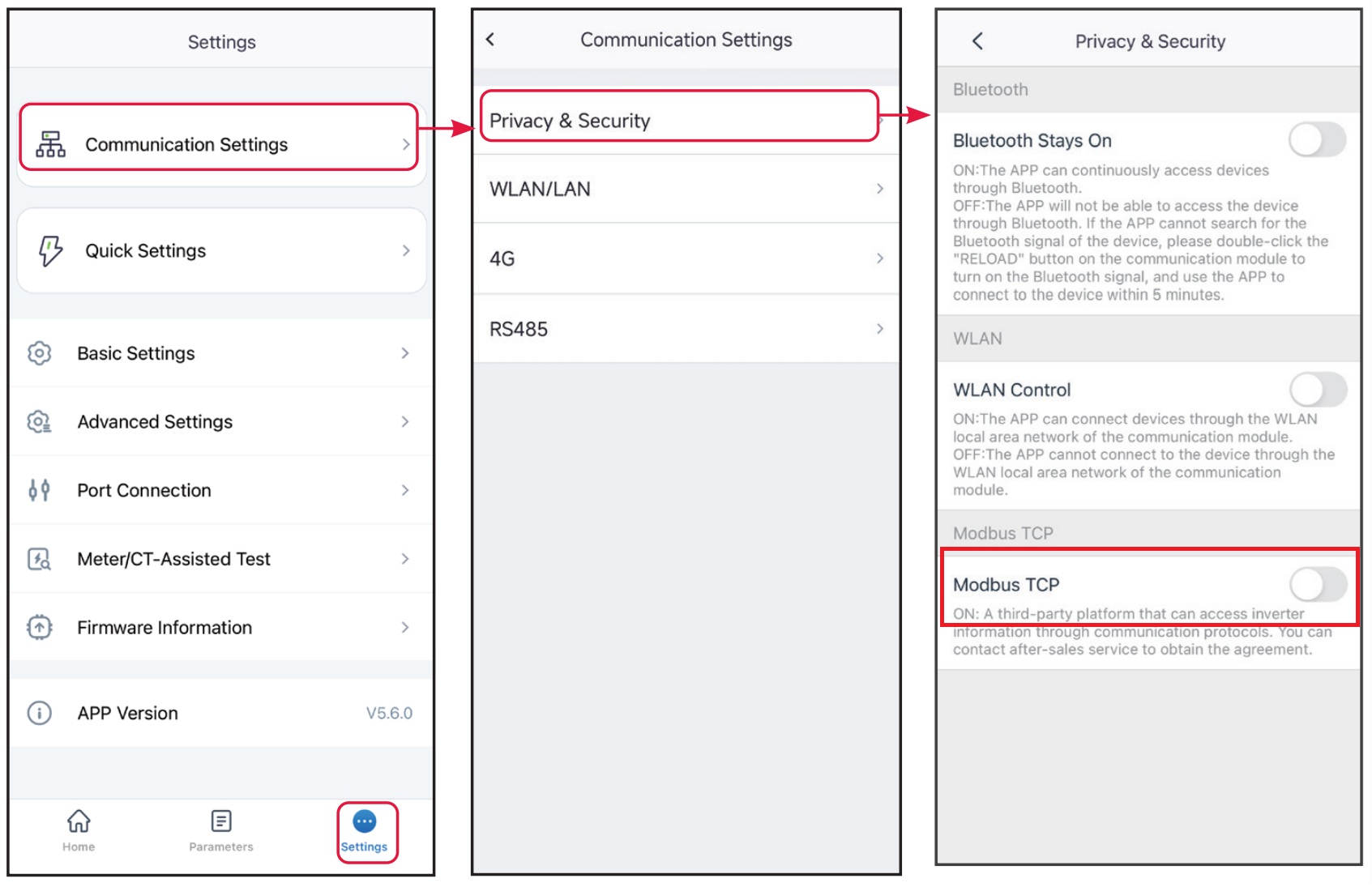

3.3.2 Dongol z cyberbezpieczeństwem – numer seryjny zaczyna się od 72100:

  1. Kliknij Ustawienia na dole strony głównej
  2. Kliknij Prywatność i bezpieczeństwo
  3. Włącz Modbus TCP

  4. Po włączeniu Modbus TCP należy ustawić adres, ID urządzenia i baudrate. Wprowadź następujące wartości:
    ID urządzenia: 1
    Port: 502
    Baud rate: 9600

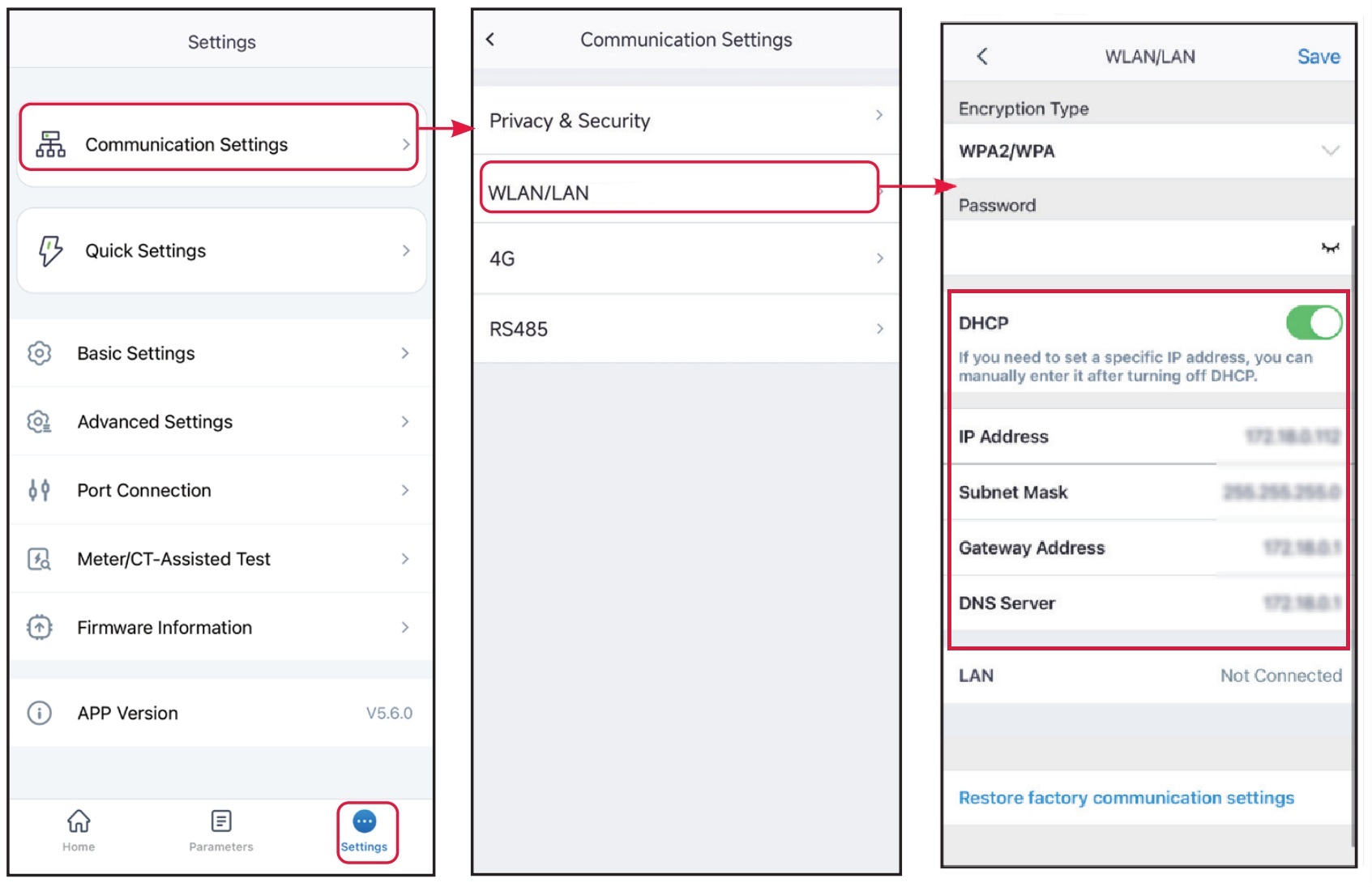

3.4 Ustaw statyczny adres IP

Następnie należy ustawić adres IP. Zalecamy używanie stałego (statycznego) adresu IP.

  1. Kliknij Ustawienia na dole strony głównej
  2. Kliknij WLAN/LAN
  3. Jeśli przełącznik DHCP jest włączony, wyłącz go i ręcznie wprowadź dane odpowiednie dla Twojej sieci.
    Uwaga: zanotuj adres IP na później.

Konfiguracja falownika została zakończona i możesz dodać urządzenie do kontrolera Reduxi w kroku 6. Dodaj falownik GoodWe do kontrolera Reduxi



4. Ustaw statyczny adres IP za pomocą aplikacji Sems+ Classic

4.1 Pobierz i zainstaluj aplikację Sems+ Classic (jeśli jest potrzebna)





4.2 Połącz się z falownikiem przez Bluetooth

Upewnij się, że falownik jest włączony, a zarówno falownik, jak i moduł komunikacyjny
działają prawidłowo.

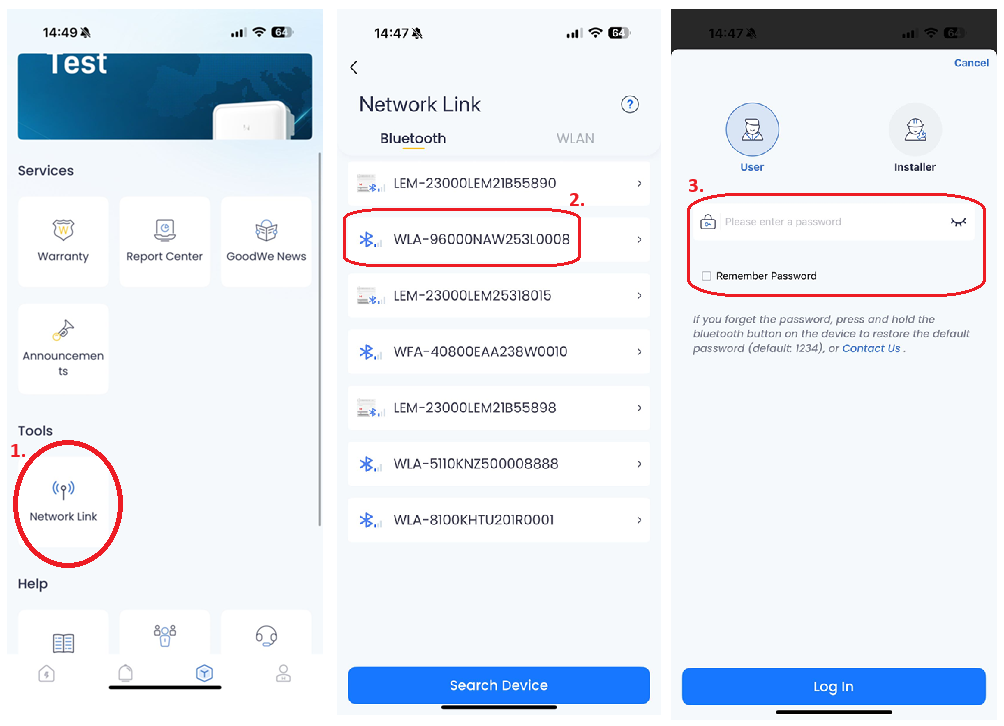

  1. Zakładka Połączenie sieciowe na stronie głównej Sems+.
  2. Znajdź urządzenie po numerze seryjnym falownika. Dotknij nazwy urządzenia, aby się zalogować.
    Gdy łączysz się z falownikiem przez Bluetooth po raz pierwszy, pojawi się monit o parowanie. Zakładka Sparuj, aby kontynuować.



  3. Zaloguj się jako Właściciel lub Instalator. Hasło początkowe: 1234. Jeśli hasło zostało już zmienione, użyj zamiast niego wybranego hasła.
    (opcjonalnie) Przypomnienie pojawia się tylko wtedy, gdy jest to konieczne.
    (opcjonalnie) Zmień hasło, jeśli jeszcze tego nie zrobiłeś.
    aktywuj funkcję "Zapamiętaj hasło" i przejdź dalej.

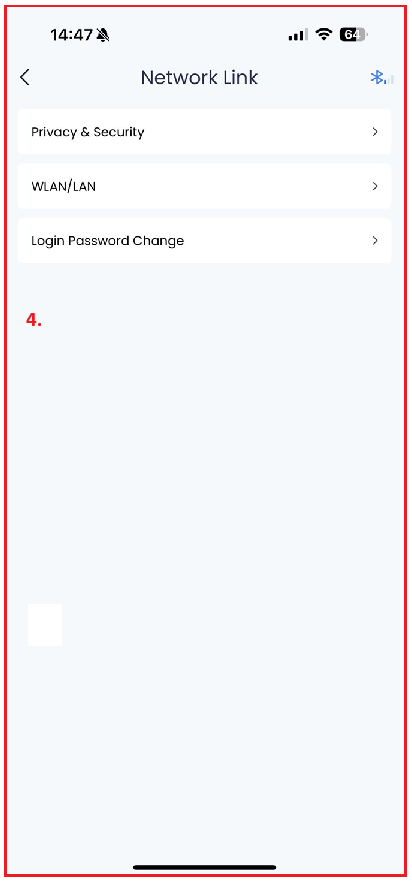

  4. Jeśli wszystko zostało wprowadzone poprawnie, znajdziesz się teraz na stronie Połączenie sieciowe, jak widać na poniższym obrazku:

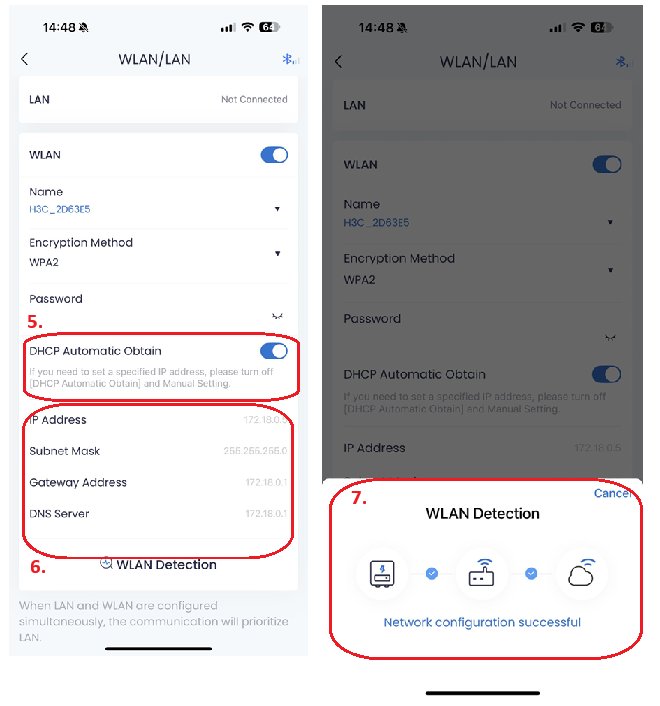

  5. Teraz musisz zmienić ustawienie IP z „DHCP” na „Statyczny”, wyłączając przycisk Automatyczne uzyskiwanie DHCP.
  6. Teraz możesz dostosować ustawienia IP falownika do swojej sieci. Zanotuj ustawienia na później!
    Następnie naciśnij Detekcja WLAN.




  7. Jeśli wszystko zostało skonfigurowane poprawnie, otrzymasz komunikat o sukcesie. Jeśli otrzymasz komunikat o błędzie, sprawdź wprowadzone dane.



Konfiguracja falownika została zakończona i możesz dodać urządzenie do kontrolera Reduxi w kroku 6. Dodaj falownik GoodWe do kontrolera Reduxi

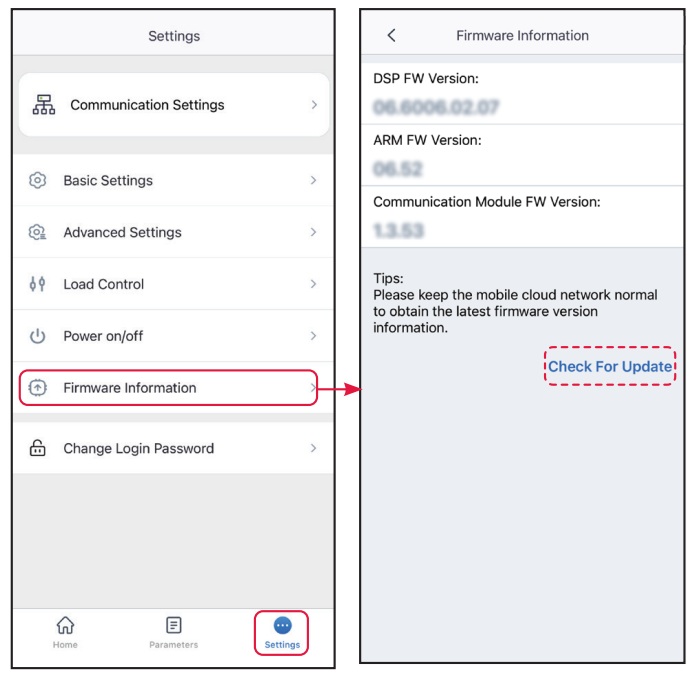

5. Wykonaj aktualizację oprogramowania układowego (jeśli jest potrzebna)

W przypadku jakichkolwiek problemów zaktualizuj oprogramowanie układowe falownika do najnowszej wersji.

  1. Dotknij Ustawienia na dole strony głównej
  2. Kliknij Informacje o oprogramowaniu układowym
  3. Wybierz Sprawdź dostępność aktualizacji

  4. Jeśli dostępna jest nowa wersja, zaktualizuj ją zgodnie z instrukcjami.

5.1 Skonfiguruj sieć

Upewnij się, że falownik jest podłączony do Internetu za pomocą kabla Ethernet. Tylko wtedy falownik może komunikować się ze sterownikiem Reduxi przez Modbus TCP.



5.1.1 Aktywuj i skonfiguruj Modbus TCP

  1. Dotknij Ustawienia na dole strony głównej
  2. Zakładka Prywatność i bezpieczeństwo
  3. Włącz Modbus TCP
  4. Po włączeniu Modbus TCP należy ustawić adres, ID urządzenia i baudrate. Wprowadź następujące wartości:
    ID urządzenia: 1
    Port: 502
    Baud rate: 9600

5.1.2 Ustawianie statycznego adresu IP

Następnie należy ustawić adres IP. Zalecamy używanie stałego (statycznego) adresu IP.

  1. Dotknij Ustawienia na dole strony głównej
  2. Zakładka WLAN/LAN
  3. Jeśli przełącznik DHCP jest włączony, wyłącz go i ręcznie wprowadź dane odpowiednie dla Twojej sieci.
    Uwaga: zanotuj adres IP na później.

W ten sposób zakończysz konfigurację falownika i możesz teraz przejść do dodawania urządzenia do sterownika Reduxi.

6. Dodaj falownik GoodWe do sterownika Reduxi

Po podłączeniu Reduxi i falownika hybrydowego przez Ethernet możesz zarejestrować go jako nowe urządzenie (falownik hybrydowy GoodWe).



6.1 Dodaj urządzenie

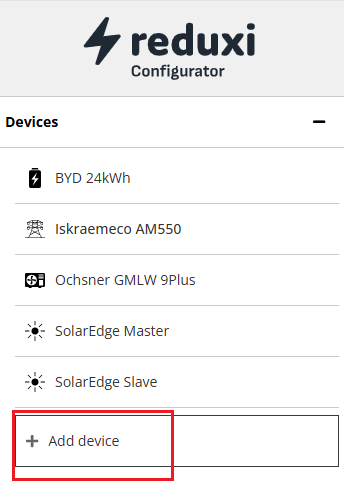

Najpierw zaloguj się do lokalnego konfiguratora Reduxi i dodaj nowe urządzenie, klikając przycisk „Dodaj urządzenie”.

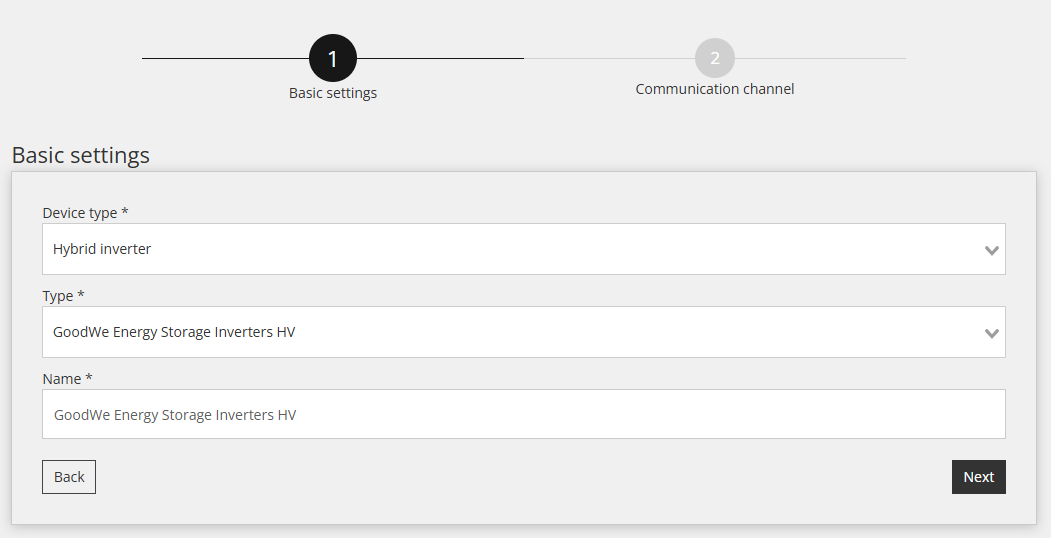

6.2 Wybierz falownik hybrydowy GoodWe

W pierwszym kroku definiowane są podstawowe ustawienia:

  • Wybierz typ urządzenia: Falownik hybrydowy,
  • Wybierz typ: GoodWe Energy Storage Inverter HV,
  • Nazwij urządzenie samodzielnie



6.3 Konfiguracja urządzenia dla kanału komunikacyjnego

Drugi krok obejmuje konfigurację kanału komunikacji, który jest niezbędny do prawidłowej komunikacji Modbus TCP. W tym kroku nawiązywane jest połączenie komunikacyjne między sterownikiem Reduxi a falownikiem hybrydowym GoodWe.

Ustawienia kanału komunikacji są wyświetlane poniżej:

Uwaga: Ustaw adres IP falownika, który został wcześniej skonfigurowany.



6.4 Testuj komunikację

Poniżej wszystkich pól kanału komunikacyjnego wymienionego w poprzednim kroku znajduje się przycisk "Test Communication". Ten przycisk służy do sprawdzania, czy połączenie Modbus TCP między urządzeniami działa prawidłowo.

Pomyślna odpowiedź (przykład):

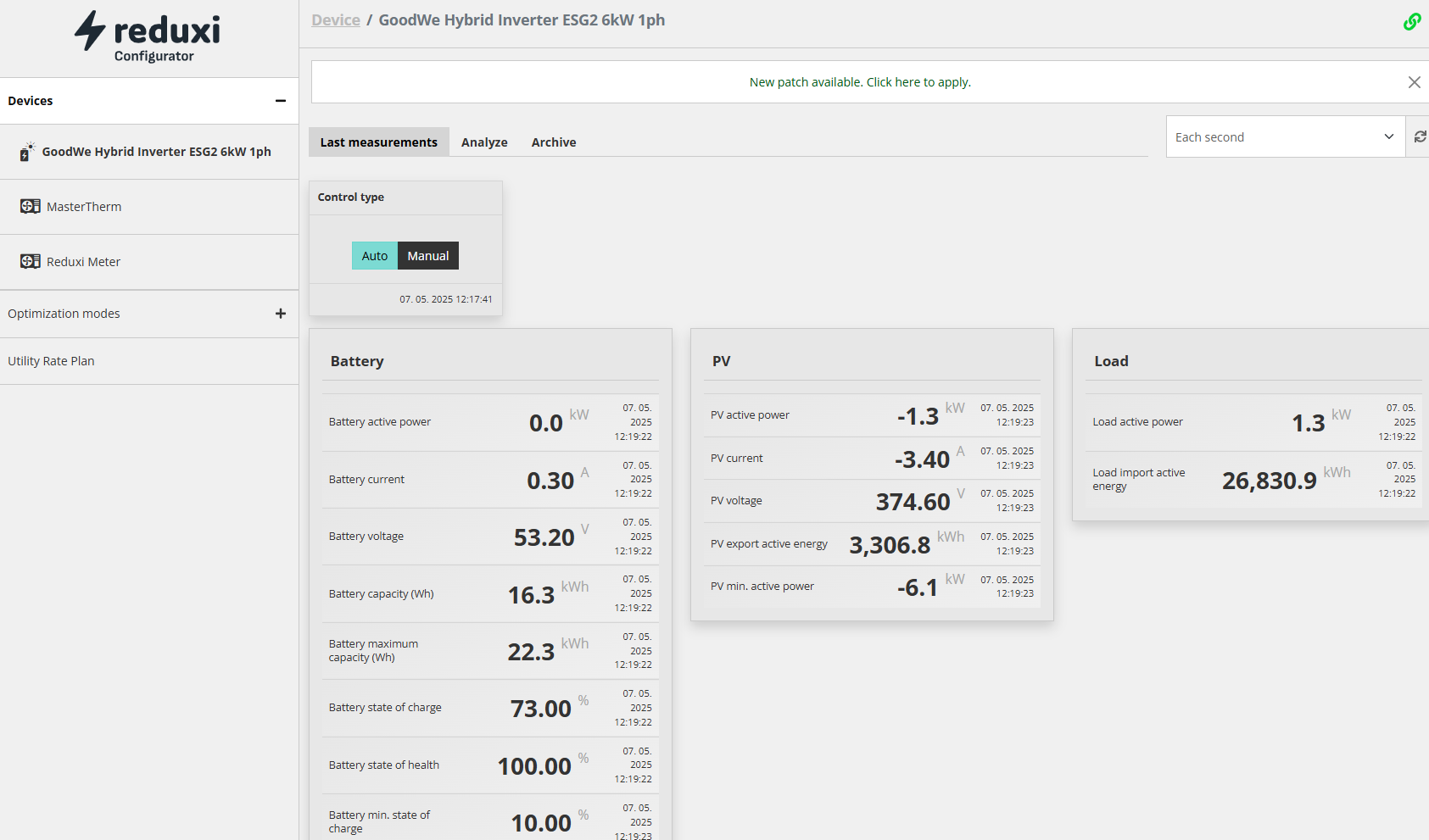

6.5. Odczyty z urządzenia

Celem tego punktu jest pokazanie, jak sprawdzić odczyty z urządzenia. Odbywa się to w zakładce „Urządzenie (GoodWe Hybrid Inverter) / Ostatni pomiar”.

Po pomyślnym dodaniu urządzenia przez konfigurator, można je monitorować za pośrednictwem aplikacji chmurowej Reduxi.
