1. Wstęp

Konfigurator Reduxi to interfejs sieciowy służący do konfiguracji kontrolera Reduxi.

Dzięki systemowi zarządzania energią Reduxi możesz teraz mierzyć i analizować zużycie energii elektrycznej. Korzystając ze specjalnych strategii, Reduxi pozwala zoptymalizować zużycie energii elektrycznej i zmniejszyć koszty.

Konfigurator Reduxi charakteryzuje się prostym interfejsem na jasnym tle.



Aby skonfigurować i obsługiwać system Reduxi, należy:

1. Podłączyć kontroler Reduxi.
2. Połączyć się z Konfiguratorem Reduxi przez reduxi.local (patrz instrukcja obsługi kontrolera Reduxi)
3. Aby uzyskać dodatkowe funkcje, połącz się z aplikacją Reduxi Cloud lub, jeśli wolisz, pobierz aplikację mobilną Reduxi: Reduxi Mobile App

Niniejsza instrukcja obsługi opisuje nową wersję Konfiguratora Reduxi (wersja po 9 maja 2025 r.). Jeśli nie widzisz tego samego interfejsu, zaktualizuj kontroler.

Starsze instrukcje s dostępne s pod adresem: Konfigurator Reduxi - stara wersja, do 9 maja 2025 r.

Uwaga: Instrukcje dotyczące podłączania kontrolera i instrukcje dotyczące korzystania z aplikacji internetowej można znaleźć w naszej bazie wiedzy support.reduxi.eu



2. Szybkie kroki, aby podłączyć kontroler Reduxi

Zgodnie z instrukcją obsługi kontrolera Reduxi, wykonaj następujące kroki, aby połączyć się z kontrolerem i otworzyć Konfigurator Reduxi:

• Podłącz adapter AC-DC do gniazda DC Reduxi i podłącz go do gniazdka elektrycznego; Pierwsza górna dioda LED powinna zaświecić się – zielone światło.
• Ustaw połączenie sieciowe (postępuj zgodnie z instrukcjami podanymi w kontrolerze Reduxi)
• Otwórz przeglądarkę i przejdź do http://reduxi.local
• Zostaniesz przekierowany na stronę logowania do Konfiguratora Reduxi.
• Aby zalogować się do Konfiguratora Reduxi, wprowadź fabrycznie ustawioną nazwę użytkownika i hasło:
  • Nazwa użytkownika: admin
  • Hasło: admin

Po pomyślnym zalogowaniu zalecamy zmianę hasła dla nazwy użytkownika admin ze względów bezpieczeństwa. Możesz to zrobić w swoim profilu. Nie możesz zmienić nazwy użytkownika admin. Możesz jednak utworzyć nowego użytkownika z nową nazwą użytkownika.

Uwaga: w przypadku nieudanego logowania pojawi się komunikat o błędzie. Upewnij się, że wprowadziłeś poprawne dane. Alternatywnie, wykonaj reset do ustawień fabrycznych. Jeśli nadal masz problemy z logowaniem, skontaktuj się z naszym działem wsparcia: support@reduxi.eu.

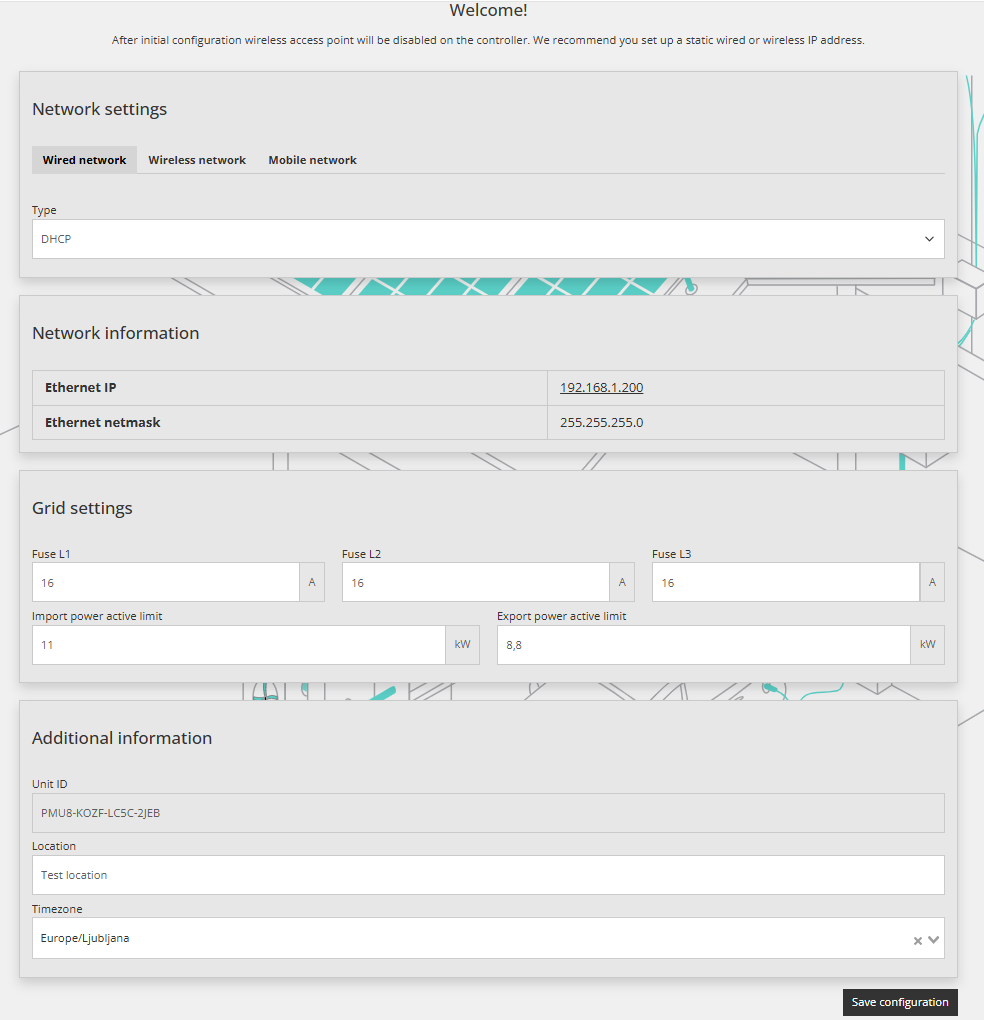

3. Ekran powitalny Konfiguratora Reduxi

Ekran powitalny zaprasza użytkownika do zdefiniowania najważniejszych konfiguracji do uruchomienia kontrolera:

3.1. Ustawienia sieciowe

Aby skonfigurować ustawienia sieciowe, postępuj zgodnie z instrukcjami podanymi w kontrolerze Reduxi

3.2. Ustawienia sieci

Ograniczenia Twojej sieci energetycznej są niezbędne do zapewnienia niezawodnego działania Twoich urządzeń.

Podaj następujące dwie informacje:

• Prąd znamionowy bezpiecznika elektrycznego – Bezpiecznik (znany również jako wyłącznik obwodu) chroni Twój system elektryczny przed nadmiernym prądem.

• Limity mocy importu i eksportu

Te informacje można znaleźć na rachunku za energię elektryczną lub w dokumencie określającym przyłącze sieciowe. Jeśli posiadasz jednofazowe zasilanie, należy wprowadzić tylko wartość L1.

Limity importu i eksportu są automatycznie obliczane na podstawie wartości bezpiecznika, ale można je w razie potrzeby dostosować.

3.3. Nazwa lokalizacji i strefa czasowa

Wprowadź nazwę, która jednoznacznie identyfikuje lokalizację (np. Magazyn, Dom, Lokalizacja ABC) i wybierz jej strefę czasową.



4. Strona główna Konfiguratora Reduxi

Po pomyślnym zalogowaniu zostaniesz przekierowany na stronę główną Konfiguratora Reduxi. Możesz zawsze wrócić do strony głównej, klikając logo Reduxi (lewy górny róg).

Na stronie głównej masz dostęp do:

• panelu głównego,
• menu bocznego
• Urządzenia
• Strategie
• Ustawienia
  • Sieć
  • Sieć
  • itd.

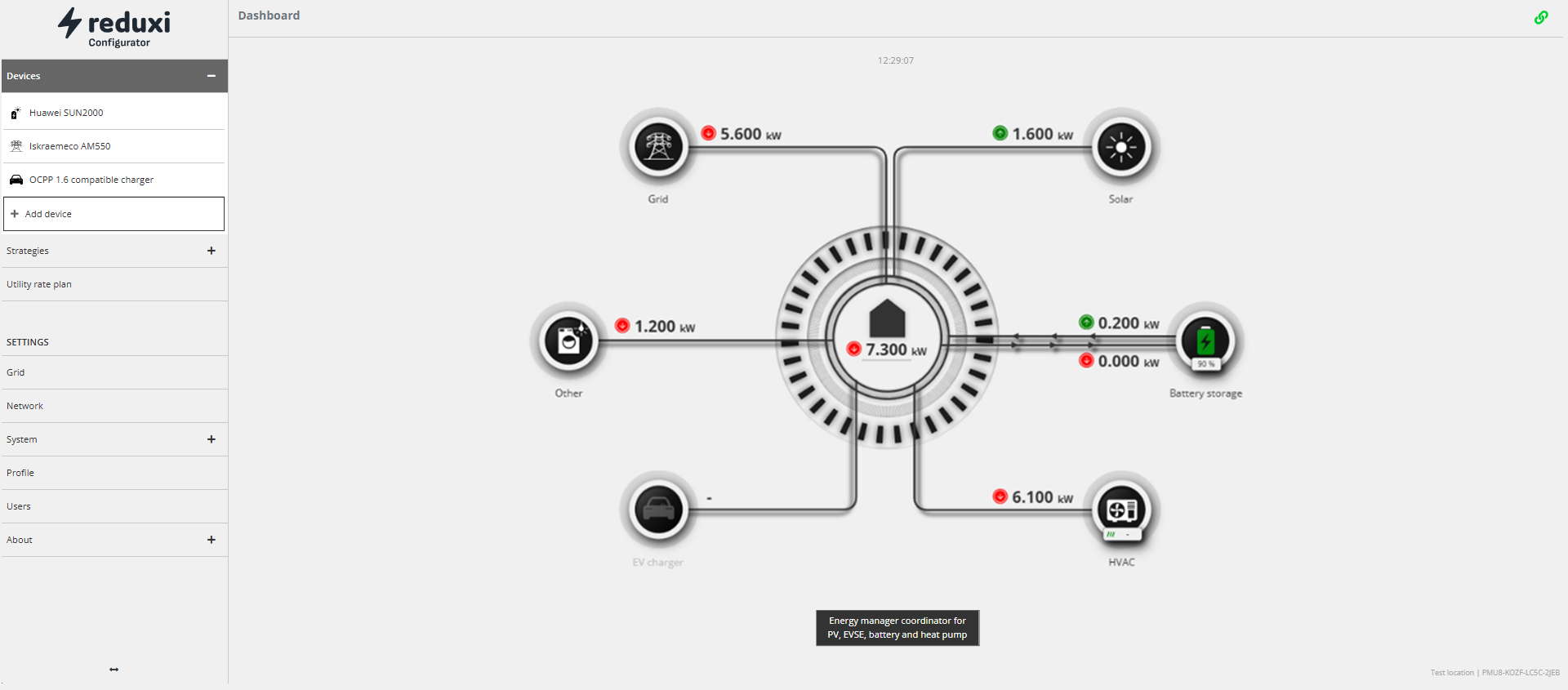

4.1. Panel główny

Ekran panelu głównego pozwala na szybki przegląd pomiarów mocy dla każdej dodanej kategorii urządzeń.

Czas ostatniego pomiaru jest wskazywany na górze pośrodku. Powinien zmieniać się co kilka sekund, jeśli połączenie z kontrolerem Reduxi zostanie nawiązane.

Klikając wybraną kategorię, zostaniesz przekierowany na stronę ze szczegółowymi danymi o urządzeniu, które zostało jako pierwsze dodane do tej kategorii. Na przykład kliknięcie kategorii Elektrownia słoneczna oznacza przekierowanie do pierwszego urządzenia dodanego w kategorii Elektrownie słoneczne.

Na dole ekranu panelu głównego można włączyć/wyłączyć strategię. Można tego użyć do przełączenia na inną strategię lub wyłączenia strategii kontrolującej urządzenia

4.2. Menu boczne

Z menu bocznego (lewego) można uzyskać dostęp do:

• urządzeń,
• strategii,
• dodawania urządzeń,
• dodawania strategii,
• plan taryfowy (cennik energii elektrycznej)
• ustawienia

5. Urządzenia

Pulpit nawigacyjny na stronie głównej zapewnia kompleksowy przegląd pomiarów zebranych przez kontroler Reduxi z podłączonych urządzeń. Urządzenia te zazwyczaj obejmują liczniki energii elektrycznej, ładowarki EV, falowniki słoneczne, falowniki akumulatorowe i podobny sprzęt.

Podłączanie urządzeń do Reduxi za pomocą funkcji "Dodaj urządzenie" jest kluczowym krokiem. Umożliwia to Reduxi odczytywanie pomiarów z tych urządzeń i sterowanie tymi, które można sterować.

Przed dodaniem urządzenia logicznie do systemu, należy je najpierw fizycznie podłączyć do Reduxi — zazwyczaj przez Ethernet, Modbus, przekaźniki lub inne interfejsy komunikacyjne. Informacje o fizycznym podłączeniu urządzeń można znaleźć na naszej stronie Lista obsługiwanych urządzeń.

Podsumowując, krok "Dodaj urządzenie" reprezentuje logiczne połączenie urządzenia z kontrolerem Reduxi po nawiązaniu połączenia fizycznego.

5.1. Dodawanie urządzeń

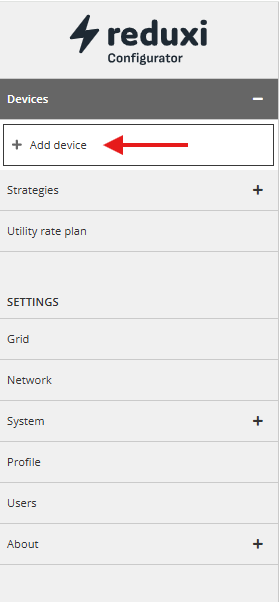

Aby dodać nowe urządzenie, kliknij przycisk "Dodaj urządzenie". Zostanie otwarty kreator "Dodaj urządzenie".

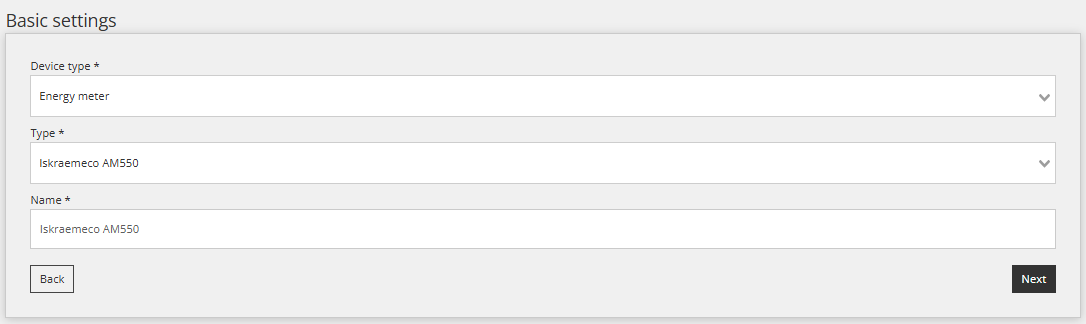

5.1.1. Krok 1: Ustawienia podstawowe

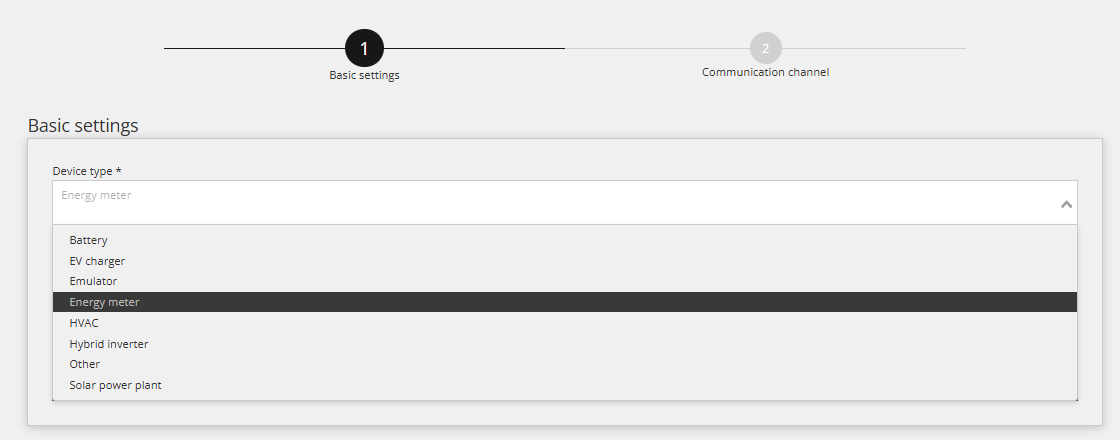

Typ urządzenia:

Możesz wybierać spośród następujących kategorii:

• Akumulator,
• Ładowarka EV,
• Emulator,
• Licznik energii,
• HVAC (ogrzewanie, wentylacja i klimatyzacja (pompy ciepła))
• Hybrydowy falownik,
• Inne,
• Elektrownia słoneczna

Typ:

Pole Typ wyświetla listę urządzeń, z którymi może komunikować się kontroler Reduxi. Lista urządzeń jest dostępna na naszej stronie internetowej Obsługiwane urządzenia.

Uwaga: Urządzenia HVAC (pompy ciepła) są najczęściej sterowane za pomocą kontaktów gotowych do SG. W tym przypadku należy użyć dedykowanego konwertera o nazwie Reduxi Gateway. W interfejsie rozwijanym, zamiast konkretnego typu (modelu), wpisz po prostu "Licznik Reduxi" jako typ. Aby skonfigurować urządzenie, postępuj zgodnie z instrukcjami producenta lub informacjami dostępnymi w support.reduxi.eu dla tego konkretnego urządzenia.

Uwaga: Stacje ładowania EV czasami obsługują standard OCPP. W tym przypadku nie trzeba podawać konkretnego typu (modelu) urządzenia. Wybierz typ "OCPP...", aby sterować ładowarką EV zgodną z OCPP. Sprawdź dokumentację producenta w celu uzyskania innych ustawień lub sprawdź pomoc w support.reduxi.eu dla tego konkretnego urządzenia.

Uwaga: Jeśli nie możesz znaleźć urządzenia, możesz spróbować zaktualizować kontroler Reduxi do najnowszej wersji. Zobacz sekcję 9.8. Łatka.

Uwaga: Jeśli nie możesz znaleźć urządzenia, które chcesz dodać do systemu Reduxi na liście, potrzebujesz konwertera. Skontaktuj się z naszym wsparciem, aby uzyskać więcej informacji: support@reduxi.eu.



Kategoria (ustawienie zaawansowane):

Zazwyczaj wybrana kategoria jest taka sama jak typ urządzenia. Jednak w niektórych przypadkach chcemy zdefiniować inną kategorię.

Wybrana kategoria nie definiuje działania urządzenia. Celem parametru Kategoria jest grupowanie (agregacja) danych dla wyświetlaczy pomiarowych. Zwróć uwagę na wybór właściwej kategorii dla wybranego urządzenia. Jeśli wybierzesz złą kategorię, twoje dane zostaną nieprawidłowo zsumowane.



Nazwa:

Wprowadź dowolną nazwę urządzenia w polu.

5.1.2. Krok 2: Kanał komunikacyjny i konfiguracja urządzenia

Kanał komunikacyjny definiuje sposób komunikacji Reduxi z urządzeniem. Pola są wypełniane wstępnie zgodnie z wybranym typem urządzenia. Komunikacja między urządzeniami a kontrolerem może odbywać się za pośrednictwem:

• TCP/IP,
• Lokalny port szeregowy RS485 (komunikacja szeregowa),
• Reduxi Gateway,
• UDP

Sekcja Konfiguracja urządzenia pojawia się dla określonych typów urządzeń. Tutaj wprowadzasz konkretne informacje potrzebne dla każdego indywidualnego urządzenia. Pola te mogą być już wypełnione wstępnie. To zależy od typu urządzenia. W większości przypadków informacje te można znaleźć w instrukcji producenta dla urządzenia, które chcesz dodać. Dodatkową pomoc można znaleźć na stronie Obsługiwane urządzenia.

Po prawidłowym ustawieniu wszystkich parametrów, kliknij przycisk "Test komunikacji", aby sprawdzić połączenie między kontrolerem Reduxi a urządzeniem.

5.1.3 Test komunikacji

Po skonfigurowaniu urządzenia, test działania komunikacji można wykonać za pomocą przycisku Test komunikacji.

Odpowiedź można podzielić na dwie kategorie odpowiedzi komunikacyjnych:

Przypadek 1: Komunikacja działa prawidłowo

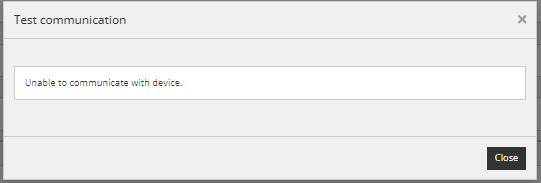

Przypadek 2: Komunikacja nie działa prawidłowo

Jeśli komunikacja nie działa, sprawdź wcześniej zdefiniowane ustawienia, ale może być również konieczne skonfigurowanie urządzenia (np. falownika) do komunikacji za pośrednictwem wybranego interfejsu.

5.1.4. Konfiguracja zaawansowana (opcjonalnie)

Konfiguracja zaawansowana jest dostępna w szczegółach wybranego urządzenia. W większości przypadków nie trzeba wypełniać tych pól. Są one przeznaczone dla użytkowników, którzy potrzebują ustawień zaawansowanych.

5.2. Edycja konfiguracji i usuwanie urządzeń

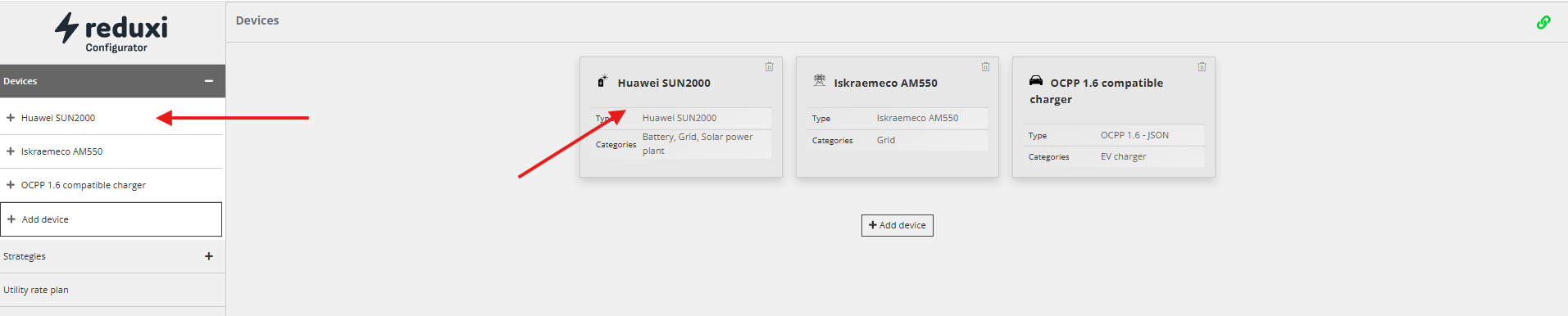

Aby przejść do konfiguracji urządzenia, kliknij na odpowiednie urządzenie.

Tutaj możesz edytować poszczególne ustawienia wybranego urządzenia lub usunąć urządzenie (klikając ikonę kosza).

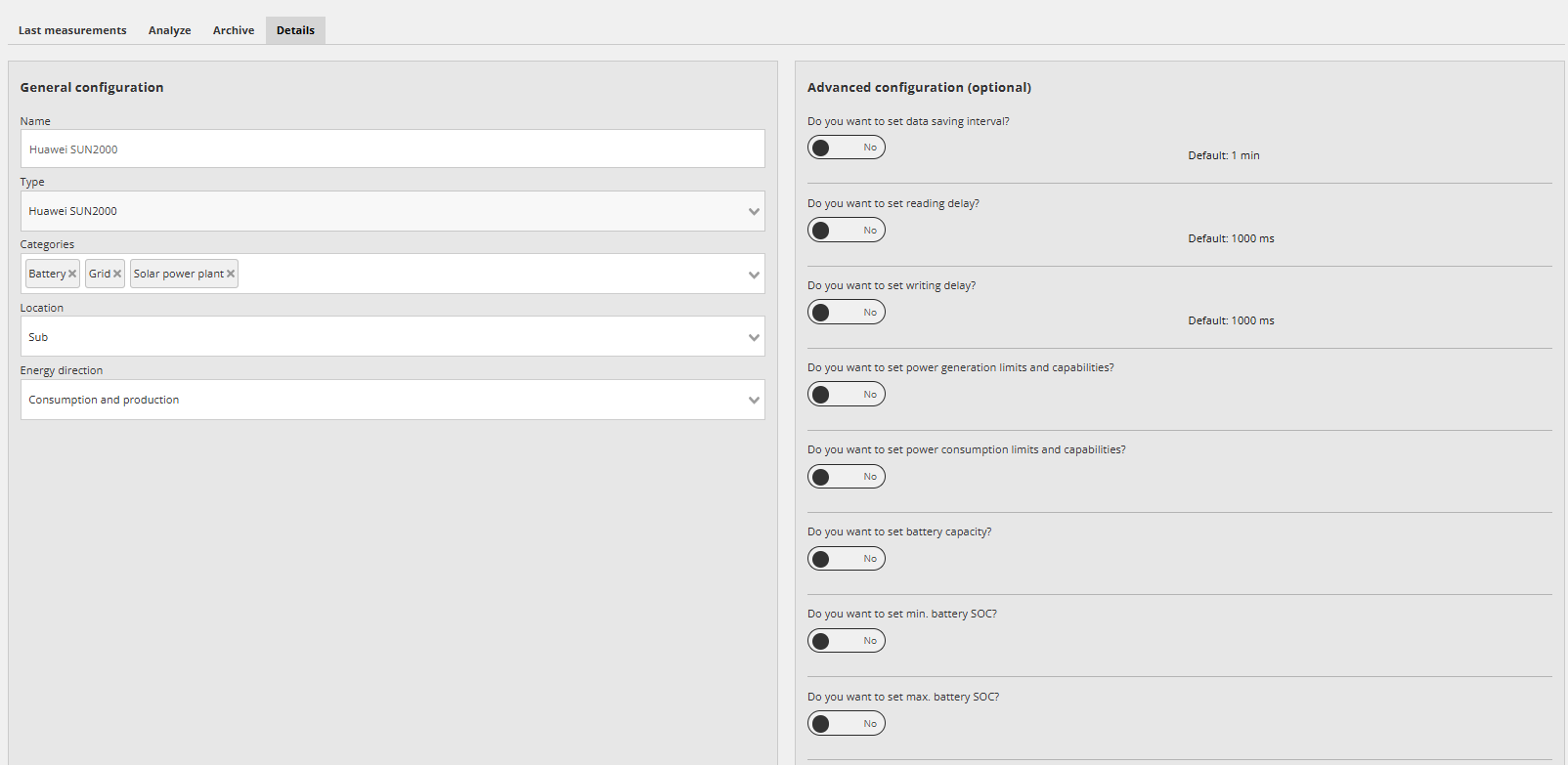

Ekran szczegółów - konfiguracja

Ekran szczegółów przenosi Cię na stronę, na której możesz przeglądać lub edytować konfigurację urządzenia.

Uwaga: Nie można edytować typu urządzenia. Typ urządzenia pozostaje taki, jaki został ustawiony podczas dodawania urządzenia.

W formularzu Podstawowa konfiguracja możesz również określić parametry Lokalizacja i Kierunek energii.

Lokalizacja:

Możesz wybrać:

• Główny licznik energii elektrycznej.
• Podlicznik - Inny licznik energii elektrycznej lub inne urządzenie
• Brak.

Parametr "Podlicznik" wpływa na grupowanie (agregację) danych i obliczanie końcowej sumy poszczególnych pomiarów. Ten parametr zapobiega sumowaniu odczytów z głównego licznika i innego licznika w ramach całkowitego zużycia. Przykład:

Główny licznik mierzy zużycie energii elektrycznej w całym domu. Masz garaż w domu. Używasz innego licznika do pomiaru zużycia energii elektrycznej w garażu. Ponieważ garaż jest częścią domu, zużycie energii elektrycznej w garażu jest już uwzględnione w pomiarach głównego licznika. W przypadku garażu wybierz licznik "Podlicznik", aby zapobiec dodawaniu pomiarów z innego licznika do głównego licznika i w rezultacie nieprawidłowemu obliczeniu.

Uwaga: Wybierz parametr "Brak" dla urządzeń, które nie wpływają na produkcję ani zużycie energii, na przykład licznik ciepła, który jest dodawany do urządzeń i odgrywa rolę w ustawianiu strategii.



Kierunek energii:

W parametrze Kierunek energii możesz wybrać:

• Zużycie.
• Produkcja.
• Zużycie i produkcja.
• Brak.

Kierunek energii zależy od funkcji poszczególnych urządzeń. Na przykład, dla urządzeń zużywających energię wybierz Zużycie.

Uwaga: Wybierz parametr Brak dla urządzeń, które nie wpływają na produkcję ani zużycie energii, na przykład licznik ciepła, który jest dodawany do urządzeń i odgrywa rolę w ustawianiu strategii.

W formularzu Konfiguracja zaawansowana niektóre pola są już wstępnie wypełnione. Wstępnie wypełnione pola w większości przypadków zapewniają normalną komunikację między kontrolerem Reduxi a podłączonym urządzeniem. Nie trzeba wypełniać innych pól. Są one przeznaczone dla użytkowników, którzy potrzebują ustawień zaawansowanych.



Usuwanie urządzenia:

Aby usunąć pojedyncze urządzenie, kliknij ikonę "kosza".



Ostrzeżenie: Po usunięciu urządzenia wszystkie dane dla tego urządzenia zostaną również utracone i nie można ich odzyskać.

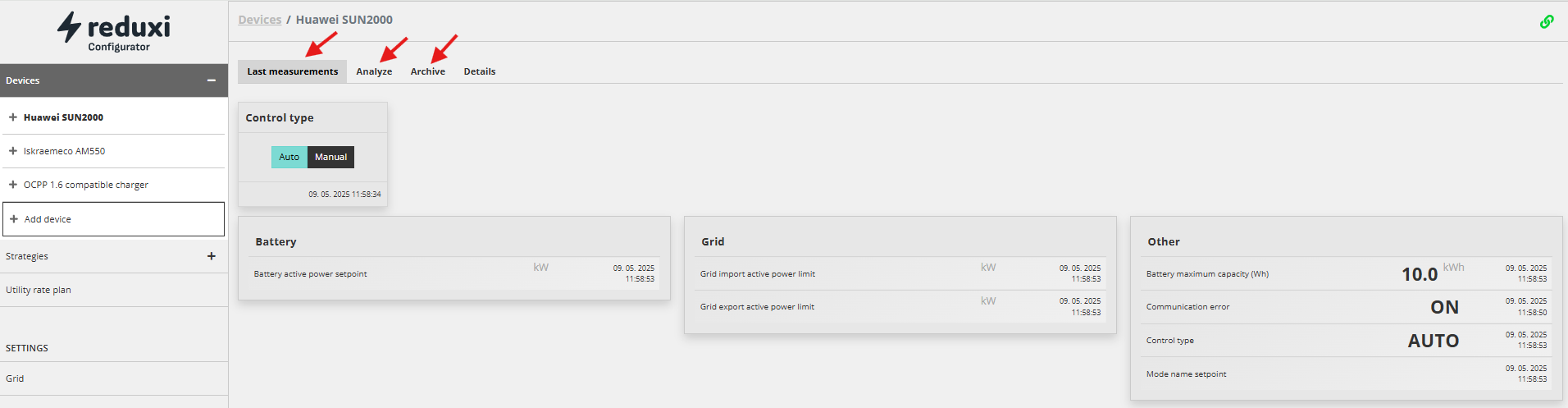

5.3. Wyświetlanie pomiarów urządzenia

Po wybraniu urządzenia możesz wyświetlić pomiary urządzenia.

• Ostatnie pomiary,
• Analizy,
• Archiwum.

5.3.1. Ostatnie pomiary

Zakładka Ostatni pomiar służy do wyświetlania ostatnio zarejestrowanych pomiarów dla wybranego urządzenia. Pomiary są pobierane z każdego urządzenia i zapisywane w kontrolerze Reduxi.

Możesz ustawić interwał czasu odświeżania danych (prawy górny róg).

Ten punkt jest przeznaczony dla użytkownika do wykonania ostatniej kontroli, czy urządzenie i połączenie działają prawidłowo.

Po pomyślnym dodaniu urządzenia za pomocą konfiguratora, można je monitorować i kontrolować za pomocą aplikacji chmurowej Reduxi lub aplikacji mobilnej Reduxi Mobile App

Menu ostatnich pomiarów umożliwia również sterowanie ręczne urządzeniem. Opisano to bardziej szczegółowo w 5.4. Sterowanie ręczne urządzeniem

5.3.2. Analiza

Na karcie Analiza możesz wyświetlać dane dla wybranego urządzenia na podstawie wcześniejszych pomiarów. Dane są wyświetlane w formie graficznej. W lewym górnym rogu możesz wybrać okres czasu, dla którego chcesz wyświetlić dane.

Na każdym wykresie możesz filtrować wyświetlanie różnych danych, klikając przyciski pod wykresem.

Uwaga: Dane są przechowywane w kontrolerze Reduxi przez 1 rok lub do momentu, gdy zabraknie miejsca na dysku - wówczas starsze dane zostaną usunięte. W przypadku wyłączenia Reduxi z powodu przerwy w dostawie prądu lub innych problemów, kontroler nie będzie rejestrował pomiarów w tym czasie. Ponadto kontroler nie może pobierać danych z urządzenia podczas przerwy w dostawie prądu. Czas przestoju kontrolera zostanie zarejestrowany na wykresie.

5.3.3. Archiwum

Na karcie Archiwum przechowywane są wszystkie dane zarejestrowane przez kontroler Reduxi dla wybranego urządzenia. Archiwum umożliwia wyświetlanie danych w formie tabelarycznej i eksportowanie danych w formacie CSV.

Uwaga: Na karcie Archiwum dane są dostępne do momentu usunięcia wybranego urządzenia z Konfiguratora Reduxi.

5.4. Sterowanie ręczne urządzeniem

Domyślnie regulowane urządzenie jest automatycznie sterowane za pomocą strategii (typ sterowania automatycznego). Jednak karta ostatniego pomiaru umożliwia również ręczne sterowanie urządzeniem.

Przykład urządzenia HVAC zgodnego ze standardem SG ready:

I hybrydowy falownik.

Podczas testów należy pamiętać, że samo urządzenie musi być również odpowiednio skonfigurowane, aby akceptować instrukcje z urządzenia zewnętrznego.

Należy zauważyć, że urządzenia HVAC charakteryzują się bardzo powolną reakcją (ok. 15 min), więc mogą nie reagować natychmiast na żądany punkt nastawy.



W zależności od wyboru w oknie Typ sterowania użytkownik może wybrać między typem sterowania automatycznym lub ręcznym:

• Automatyczny: W trybie automatycznym wszystkie limity mocy (zużycie i produkcja w sieci) dla falownika są pobierane bezpośrednio ze zdefiniowanej przez użytkownika strategii. Aby dowiedzieć się, jak prawidłowo konfigurować strategie, przeczytaj specjalny artykuł dostępny tutaj: Jak prawidłowo skonfigurować strategie.
• Ręczny: W trybie ręcznym wszystkie limity mocy dla falownika (zużycie i produkcja w sieci) są ustawiane bezpośrednio przez użytkownika. Po wybraniu przez użytkownika trybu ręcznego, dostępnych staje się cztery dodatkowe opcje (Maks. produkcja, Autokonsumpcja, Maks. zużycie, Ograniczanie szczytów).

5.4.1 Maks. produkcja

Maksymalna produkcja jest przeznaczona do sytuacji, w których użytkownik wybiera eksport jak największej ilości energii do sieci, pobieranej z PV lub z magazynu bateryjnego.

Jednak limity mocy dla eksportu i importu z sieci są ograniczone przez ustawienia z dwóch parametrów w prawych kartach "Limity mocy czynnej eksportu/importu do sieci".

1. Przykładem jest sytuacja, gdy produkcja PV jest niewystarczająca:

• Produkcja PV jest mniejsza niż limit mocy czynnej eksportu do sieci
• i
• Poziom naładowania magazynu bateryjnego jest powyżej minimalnego poziomu SOC

wtedy magazyn bateryjny zostanie rozładowany, aby osiągnąć limit mocy czynnej eksportu do sieci.



2. Innym przykładem jest sytuacja, gdy produkcja PV jest wystarczająca:

• Produkcja PV pokrywa zużycie budynku
• i
• Produkcja PV jest większa niż limit mocy czynnej eksportu do sieci
• i
• Poziom naładowania (SOC) magazynu energii bateryjnej jest poniżej maksymalnego SOC

wtedy magazyn energii bateryjnej będzie ładowany nadmierną energią, aż osiągnie maksymalny SOC.

Gdy magazyn energii bateryjnej osiągnie maksymalny SOC, produkcja PV zostanie ograniczona, aby nie przekroczyć limitu mocy czynnej eksportu do sieci.

Po zakończeniu dnia produkcji PV, ponownie używany jest przypadek 1. przypadek jest używany. przypadek jest używany.

Uwaga: Gdy w Reduxi wybrany jest tryb priorytetowy maksymalnej produkcji, fazy mogą być obciążone nierównomiernie, tzn. eksportowana moc różni się w zależności od fazy. Dzieje się tak, gdy dostępna jest nadwyżka energii w lokalizacji (budynek) i dla trybu pracy falownika hybrydowego wybrana jest opcja "Sprzedaj najpierw". Pragniemy podkreślić, że ten tryb NIE zapewnia zrównoważenia mocy fazowej.

5.4.2 Autokonsumpcja

Autokonsumpcja jest przeznaczona do sytuacji, w których użytkownik dąży do zrównoważenia eksportu i importu, tak aby suma netto była równa zero. Sterownik Reduxi monitoruje zużycie i produkcję netto z sieci, obliczając różnicę między nimi i działając odpowiednio.

Jednak limity mocy dla eksportu i importu z sieci są ograniczone limitami w prawych kartach "Limity mocy czynnej eksportu/importu do sieci".

1. Przypadek, gdy produkcja PV jest niewystarczająca:

• Produkcja PV wynosi 0
• lub
• Produkcja PV jest mniejsza niż zużycie budynku
• i
• Poziom naładowania (SOC) magazynu energii bateryjnej jest powyżej minimalnego SOC

wtedy magazyn energii bateryjnej zostanie rozładowany, aby osiągnąć wartość zero dla mocy czynnej sieci. Sterownik Reduxi rozładuje magazyn energii bateryjnej, aby pokryć zużycie budynku do minimalnego SOC.



2. Przypadek, gdy produkcja PV jest wystarczająca:

• Produkcja PV pokrywa produkcję budynku
• i
• Produkcja PV jest większa niż limit mocy czynnej eksportu do sieci
• i
• Poziom naładowania (SOC) magazynu energii bateryjnej jest poniżej maksymalnego SOC

wtedy magazyn energii bateryjnej będzie ładowany nadmierną energią, aż osiągnie maksymalny SOC.

Gdy magazyn energii bateryjnej osiągnie maksymalny SOC, produkcja PV zostanie ograniczona, aby nie przekroczyć limitu mocy czynnej eksportu do sieci.

Po zakończeniu dnia produkcji PV, ponownie używany jest przypadek 1. przypadek jest używany. przypadek jest używany.



5.4.3 Maksymalne zużycie

Maksymalne zużycie jest przeznaczone do sytuacji, w których użytkownik decyduje się importować jak najwięcej energii z sieci. Tryb ten jest zazwyczaj używany w połączeniu z EVSE (urządzeniem zasilania pojazdów elektrycznych) i BSEE (urządzeniem magazynowania energii bateryjnej), umożliwiając użytkownikowi zwiększenie mocy na żądanie.

Jednak limity mocy zarówno dla eksportu, jak i importu z sieci są ograniczone limitami w prawych kartach "Limity mocy czynnej eksportu/importu do sieci".

1. Przypadek, gdy zużycie budynku jest mniejsze niż limit mocy czynnej importu z sieci:

• Zużycie budynku jest mniejsze niż limit mocy czynnej importu z sieci
• lub
• Poziom naładowania (SOC) magazynu energii bateryjnej jest poniżej maksymalnego SOC
• lub
• Pojazd elektryczny jest podłączony do EVSE, ale nie ładuje się

wtedy magazyn energii bateryjnej i pojazd elektryczny rozpoczną ładowanie, aby osiągnąć limit mocy czynnej importu z sieci, aż do osiągnięcia maksymalnego SOC magazynu energii bateryjnej lub baterii pojazdu elektrycznego.

2. Przypadek, gdy mamy produkcję PV:

• Produkcja PV jest większa niż 0
• lub
• Zużycie budynku jest mniejsze niż limit mocy czynnej importu z sieci
• lub
• Poziom naładowania (SOC) magazynu energii bateryjnej jest poniżej maksymalnego SOC
• lub
• Pojazd elektryczny jest podłączony do EVSE, ale nie ładuje się

wtedy cała energia produkowana z PV zostanie najpierw wykorzystana przez EVSE lub magazyn energii bateryjnej. Gdy oba maksymalne SOC zostaną osiągnięte, energia zostanie wysłana do sieci, ale nadal nie więcej niż ustawiony limit mocy czynnej eksportu do sieci. Magazyn energii bateryjnej nie będzie rozładowywany, dopóki zużycie budynku nie będzie większe niż produkcja PV.



5.4.4 Zmniejszanie szczytów

Zmniejszanie szczytów jest przeznaczone do sytuacji, w których użytkownik decyduje się ograniczyć moc czynną importu z sieci po osiągnięciu limitu. Limit mocy czynnej importu z sieci jest ważny, ustawiony

1. Zużycie budynku jest mniejsze niż moc czynna importu z sieci:

• Produkcja PV jest mniejsza niż 0 lub równa 0
• lub
• Zużycie budynku jest większe niż limit mocy czynnej importu z sieci
• i
• Samochód elektryczny jest ładowany
• i
• Magazyn energii jest powyżej minimalnego poziomu SOC

Wtedy magazyn energii zacznie się rozładowywać, aby pokryć moc ładowania pojazdu elektrycznego, aby nie przekroczyć limitu mocy czynnej importu z sieci.

Jeśli nie ma dostępnego magazynu energii, moc ładowarki pojazdu elektrycznego zostanie zmniejszona, aby nie przekroczyć limitu mocy czynnej importu z sieci.

Bateria będzie ładowana, gdy zostanie osiągnięty limit mocy czynnej eksportu z sieci i będzie wystarczająca produkcja PV.

6. Strategie

Strategie umożliwiają regulację poszczególnych urządzeń zgodnie z pomiarami rejestrowanymi przez sterownik Reduxi. Za pomocą strategii można ograniczyć zużycie poszczególnych urządzeń lub grup urządzeń w Konfiguratorze Reduxi. Ogranicza się zużycie poprzez ustawienie wartości, których urządzenia nie powinny przekraczać. Można wybierać spośród różnych strategii, aby zoptymalizować zużycie energii. Użyj priorytetów, aby zdefiniować hierarchię strategii.

Aby dodać i zarządzać strategią, postępuj zgodnie z dedykowanym artykułem na ten temat: Strategie dla sterownika Reduxi

Strategie to automatyczne tryby sterowania urządzeń, w przeciwieństwie do trybów ręcznych opisanych w 5.4. Ręczne sterowanie urządzeniem



7. Plan taryfy energetycznej

Plan taryfy energetycznej pozwala przejrzeć plan cenowy Twojej energii elektrycznej (w tym energię, opłaty sieciowe, opłaty dostawcy itp.). Plan cenowy musi być zdefiniowany w aplikacji Cloud, zgodnie z opisem w Cenniki Reduxi. To menu pozwala przejrzeć ceny za bieżący dzień.

8. Ustawienia

Za pomocą modułu Ustawienia można uzyskać dostęp do wszystkich ustawień

• Ustawienia sieci
• Ustawienia sieci (internet)
• system,
• użytkownicy,
• itd

8.1. Sieć

Ustawienia sieci umożliwiają zdefiniowanie szczegółów połączenia z siecią elektryczną. Szczegóły można znaleźć w 3.2. Ustawienia sieci

8.2. Sieć

Ustawienia sieci pokazują, jak sterownik Reduxi jest podłączony do sieci (internet). Moduł pozwala skonfigurować Reduxi zgodnie z wewnętrznymi zasadami sieci IT. Tutaj można wybrać metodę połączenia lub ustawić metodę komunikacji (Proxy).

Reduxi obsługuje sieci poprzez:

• sieć przewodową (LAN),
• sieć bezprzewodową (Wi-Fi),

Sieć przewodowa (LAN) i bezprzewodowa (Wi-Fi)

Jeśli sterownik Reduxi jest podłączony do sieci za pomocą sieci przewodowej (LAN), można uzyskać dostęp do danych o tym połączeniu na karcie Sieć przewodowa.

Na karcie Sieć bezprzewodowa można podłączyć sterownik Reduxi do sieci za pomocą połączenia bezprzewodowego (Wi-Fi). Można znaleźć żądaną sieć bezprzewodową, klikając przycisk Skanuj. Wybierz żądane połączenie bezprzewodowe i wprowadź hasło, jeśli to konieczne.

Uwaga: Zarówno dla sieci przewodowej, jak i bezprzewodowej, można przypisać statyczny lub dynamiczny adres IP do sterownika.



Alternatywny serwer (Proxy)

Jeśli środowisko wymaga serwera Proxy, można skonfigurować ustawienia serwera Proxy na karcie Serwer Proxy.

8.3. System

Menu ustawień systemowych umożliwia zaawansowane konfiguracje dla bardziej specyficznego zastosowania.

8.3.1. Identyfikator

Identyfikator pokazuje informacje o systemie, które mają na celu identyfikację Konfiguratora Reduxi i sterownika Reduxi. To menu określa również UnitID (który jest ID sterownika Reduxi). To ID jest bardzo ważne podczas rozwiązywania problemów w konkretnej lokalizacji.

Uwaga: Dane są wypełnione wstępnie i nie można ich edytować ani usuwać.

8.3.2. Open VPN

Open VPN jest przeznaczony do zdalnego wsparcia.

Jeśli chcesz uzyskać pomoc zdalną od naszego zespołu wsparcia, musisz:

1. Podłącz Reduxi do sieci Internet.
2. Edytuj zasady zapory dla IP 193.9.21.21 i portu TCP 2002.
3. Wprowadź plik konfiguracyjny w polu konfiguracji Open VPN; w celu uzyskania pliku konfiguracyjnego Open VPN, wyślij prośbę do naszego wsparcia: support@reduxi.eu.

Jeśli połączenie Open VPN działa, wyświetlany jest adres IP. Wyślij adres IP do naszego działu wsparcia. Dzięki temu adresowi IP, nasze wsparcie może uzyskać dostęp do kontrolera Reduxi za pośrednictwem połączenia Open VPN.

Aby wyłączyć zdalny dostęp za pośrednictwem połączenia Open VPN, zamknij zaporę sieciową lub usuń plik konfiguracyjny Open VPN, aby wyłączyć dostęp zewnętrzny.

Uwaga: Jeśli połączenie Open VPN nie działa, zostanie wyświetlony błąd. Skontaktuj się z naszym działem wsparcia w celu uzyskania pomocy: support@reduxi.eu.

8.3.3. Złącze

Złącze

Moduł złącza umożliwia wysyłanie danych z kontrolera internetowego:

• za pośrednictwem chmury do naszej aplikacji internetowej Reduxi,
• w MQTT – pośredni serwer dla danych; dane mogą być wysyłane do innej aplikacji lub bazy danych.

Złącze/Chmura

Jeśli chcesz zobaczyć swój kontroler Reduxi w aplikacji internetowej Reduxi, podłącz go tutaj do chmury. Aplikacja internetowa Reduxi umożliwia przegląd pomiarów w dowolnym miejscu. Instrukcje dotyczące korzystania z aplikacji internetowej Reduxi można znaleźć na naszej stronie internetowej support.reduxi.eu.

Złącze/MQTT

Do połączenia MQTT potrzebne są dane dostępu do serwera MQTT. Dostęp do serwera MQTT jest możliwy za pomocą certyfikatu lub danych uwierzytelniania. Możesz zdefiniować tutaj, w jakim formacie dane są wysyłane do brokera MQTT.

Na serwerze MQTT, w zależności od konfiguracji, konieczne jest zezwolenie na dostęp do kontrolera Reduxi za pośrednictwem wybranej metody połączenia.

Aby uzyskać więcej informacji, zapoznaj się z następującymi artykułami: Przykład, jak połączyć konfigurator Reduxi z brokerem MQTT? i Kontroler Reduxi - MQTT API

8.3.4. Konfiguracja

Kopii zapasowej

Moduł kopii zapasowej konfiguratora umożliwia eksportowanie wszystkich danych konfiguracyjnych z kontrolera Reduxi do pliku źródłowego konfiguracji.

Przywracanie

Moduł przywracania konfiguratora umożliwia przywrócenie danych konfiguracyjnych do kontrolera Reduxi z pliku źródłowego konfiguracji.

Podczas importowania danych konfiguracyjnych możemy wybrać typ danych konfiguracyjnych, które chcemy zaimportować (połączenie w chmurze, połączenie MQTT, sieć, OpenVPN).

Uwaga: Podczas przywracania danych konfiguracyjnych, wszystkie dane zostaną usunięte i nie będzie można ich przywrócić!

8.3.5. Operator systemu dystrybucji

8.3.6. Czas

Moduł czasu pozwala wprowadzić strefę czasową i serwer czasu, za pomocą którego system Reduxi aktualizuje czas.

Jeśli wprowadzono prawidłowy serwer NTP, a kontroler Reduxi ma dostęp do sieci Internet, data i godzina zostaną zaktualizowane w określonym odstępie czasu zgodnie z danymi uzyskanymi z serwera NTP.

Uwaga: Jeśli serwer NTP nie jest ustawiony, kontroler Reduxi nie ma dostępu do Internetu lub serwer NTP jest niedostępny, można ręcznie ustawić datę i godzinę.



8.3.7. Aktualizacja

Moduł aktualizacji umożliwia aktualizację konfiguratora Reduxi za pomocą najnowszej łatki oprogramowania. Tutaj możliwa jest automatyczna aktualizacja (opcja preferowana z kanałem stabilnym) lub ręczna (gdzie aktualizacja jest wykonywana przez nasz zespół wsparcia Reduxi za pośrednictwem zdalnej pomocy (Open VPN)).

Uwaga: Podczas aktualizacji dane zapisane na kontrolerze Reduxi nie są tracone. Dane pozostają na kontrolerze.



8.3.8. Restart

Moduł restartu pozwala na ponowne uruchomienie kontrolera Reduxi. Restart może rozwiązać niektóre problemy w niektórych przypadkach. Podczas restartu kontroler Reduxi będzie niedostępny i nie będzie rejestrował pomiarów.
Uwaga: Jeśli konfigurator Reduxi się nie restartuje, problem najprawdopodobniej dotyczy kontrolera Reduxi. Sprawdź diody LED z tyłu kontrolera i skontaktuj się z naszym działem wsparcia, aby rozwiązać problem: support@reduxi.eu. Możesz przeczytać, co oznacza każda lampka w instrukcji podłączania kontrolera (Kontroler Reduxi).



8.3.9. Przywrócenie ustawień fabrycznych

Moduł przywracania ustawień fabrycznych pozwala na przywrócenie ustawień fabrycznych kontrolera Reduxi ("Reset"). Reset ma na celu usunięcie wszystkich danych i zresetowanie kontrolera Reduxi.

Po kliknięciu przywrócenia ustawień fabrycznych otworzą się dwa okna:

1. Zaznacz, że rozumiesz, że wszystkie dane zostaną utracone.
2. Potwierdź zresetowanie kontrolera do ustawień fabrycznych.

Podczas przywracania ustawień fabrycznych kontroler Reduxi będzie niedostępny i nie będzie rejestrował pomiarów.

UWAGA: Jeśli zresetujesz kontroler Reduxi do ustawień fabrycznych, wszystkie dane zostaną usunięte i nie będzie można ich odzyskać



8.3.10. Narzędzia

To menu zawiera podstawowe narzędzia do diagnostyki problemów:

- test ping, aby sprawdzić połączenie z urządzeniem podłączonym przez TCP/IP

- test portu TCP, aby sprawdzić porty urządzenia podłączonego przez TCP/IP

9. Użytkownicy

Moduł Użytkownicy zapewnia kompletny widok wszystkich użytkowników dodanych do Konfiguratora Reduxi.

Moduł pozwala na:

• dodawanie użytkowników,
• wyświetlanie i edytowanie użytkowników,
• usuwanie użytkowników.

9.1. Dodawanie nowego użytkownika

Aby dodać nowego użytkownika, kliknij przycisk Nowy użytkownik. Ukaże się formularz tworzenia nowego użytkownika. Wypełnij wymagane pola i zapisz nowego użytkownika.

Uwaga: W Konfiguratorze Reduxi nie można przypisywać użytkownikom różnych ról. Każdy dodany użytkownik ma pełne prawa dostępu do Konfiguratora Reduxi. Różne role użytkownika można przypisywać w aplikacji Reduxi Cloud. Aby uzyskać dostęp do aplikacji internetowej, należy połączyć się z chmurą. Instrukcje dostępu do aplikacji internetowej znajdują się na naszej stronie internetowej support.reduxi.eu.

9.2. Wyświetlanie i edytowanie użytkowników

W module Użytkownicy wyświetlane są wszystkie dodane użytkownicy.

Aby edytować użytkownika, kliknij ikonę "pióra" znajdującą się po prawej stronie w wybranym wierszu użytkownika. Otwiera się ten sam formularz, co przy dodawaniu nowego użytkownika.

Uwaga:  Po utworzeniu nazwy użytkownika nie można jej zmienić. Można jednak edytować inne pola w formularzu.

9.3. Usuwanie użytkowników

Użytkowników można usuwać w module Użytkownicy . Aby usunąć, kliknij ikonę "kosza" znajdującą się po prawej stronie w wierszu wybranego urządzenia. Zawsze musisz mieć co najmniej jednego aktywnego użytkownika.

Uwaga: Jeśli chcesz usunąć ostatniego aktywnego użytkownika, system na to nie pozwoli. Otrzymasz komunikat o błędzie.



10. Profil

Dostęp do modułu Profil uzyskasz w menu bocznym - na dole po lewej stronie. W swoim profilu możesz edytować swoje imię, nazwisko i hasło. Po utworzeniu nazwy użytkownika nie można jej zmienić. W sekcji Profil możesz również zmienić język.

Informacje dotyczące polityki prywatności można również znaleźć w sekcji Profil.

Uwaga: Strona Profil pozwala na edycję bieżącego użytkownika. Aby dodać i edytować innych użytkowników, przejdź do 6. Moduł Użytkownicy
