Oszczędź 30% kosztów z Reduxi: Inteligentne połączenie pompy ciepła Acond przez Modbus TCP/IP
1. Niezbędne kroki do nawiązania komunikacji między sterownikiem Reduxi a pompą ciepła Acond
1.1 Aktywacja funkcji Modbus TCP w pompie ciepła
Aktywacja i niezbędna aktualizacja oprogramowania zostaną wykonane przez serwisanta firmy Acond.
Aby umówić się na spotkanie, skontaktuj się z obsługą klienta Acond: https://www.acond.com/en#contact-us
Ważne: Po aktywowaniu ustawień instalator musi podać adres IP pompy ciepła. Zalecamy użycie adresu statycznego. Będzie to wymagane później.
1.2 Wymagane komponenty do podłączenia sterownika Reduxi do pompy ciepła Acond.
Do nawiązania połączenia między sterownikiem Reduxi a pompą ciepła Acond potrzebne są dwa komponenty:
- Sterownik Reduxi
- Kabel Ethernet
2. Podłączenie sterownika Reduxi do pompy ciepła Acond

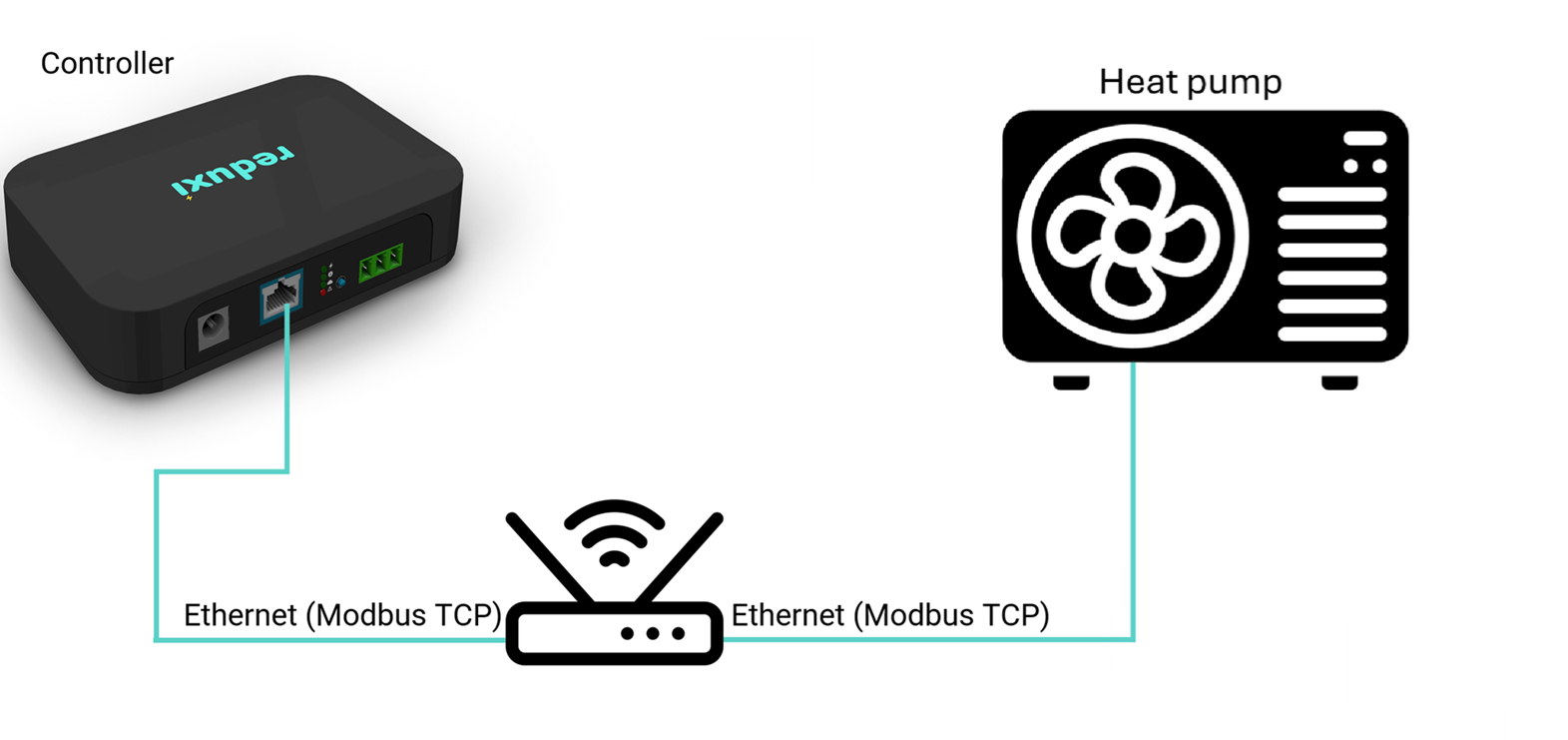

2.1 Poniżej wyświetlany jest symboliczny obraz całego połączenia od sterownika Reduxi do pompy ciepła:
2.2 Podłącz kabel Ethernet do pompy ciepła Acond i sterownika Reduxi:
Lokalizacja złącza kabla Ethernet różni się w zależności od modelu. Szczegółowe informacje można znaleźć w instrukcji obsługi pompy ciepła.
Po podłączeniu kabla Ethernet do pompy ciepła podłącz drugi koniec kabla do routera lub przełącznika lokalnego. Następnie postępuj zgodnie z tą samą procedurą ze sterownikiem Reduxi.
3. Dodawanie pompy ciepła jako nowego urządzenia w konfiguratorze Reduxi
Aby dodać nową pompę ciepła jako urządzenie lub edytować istniejącą, wykonaj następujące kroki, opisane szczegółowo w poszczególnych punktach poniżej.
3.1 Dodawanie urządzenia
Zaloguj się lokalnie do aplikacji konfiguratora Reduxi na sterowniku i naciśnij przycisk Dodaj urządzenie:
3.2 Wybierz urządzenie, które chcesz dodać

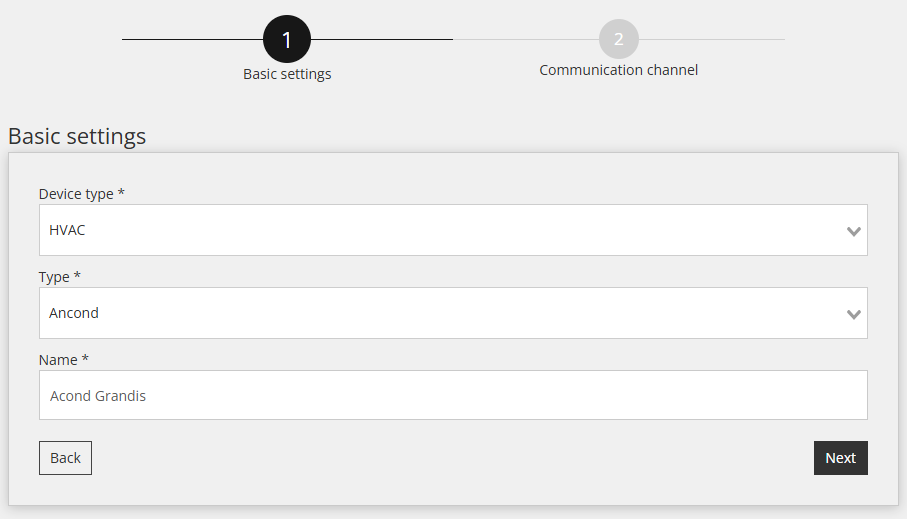

W pierwszym kroku (ustawienia podstawowe) wybierz podstawowe parametry urządzenia, które chcesz dodać:
- Typ urządzenia: HVAC,
- Typ: Acond
- Nazwa: Określ nazwę urządzenia, na przykład: Acond Grandis
Po wprowadzeniu wszystkich danych naciśnij "Dalej".
3.3 Kanał komunikacji

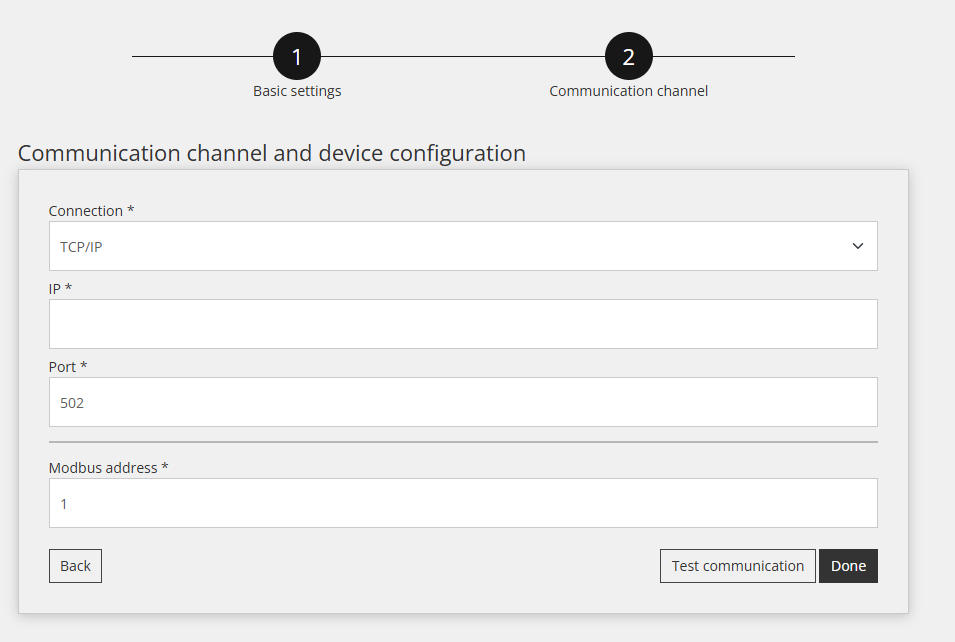

Tutaj musisz wypełnić informacje o połączeniu z urządzeniem:
- Połączenie: TCP/IP
- IP: Wprowadź adres IP otrzymany od technika Acond
- Port: 502
- Adres Modbus: domyślnie 1, ale informacja ta pochodzi również od technika
3.4 Test komunikacji
Test komunikacji przeprowadza się za pomocą przycisku "Testuj komunikację", znajdującego się w prawym dolnym rogu po wszystkich polach parametrów kanału komunikacji.
Test komunikacji może zwrócić dwie odpowiedzi:

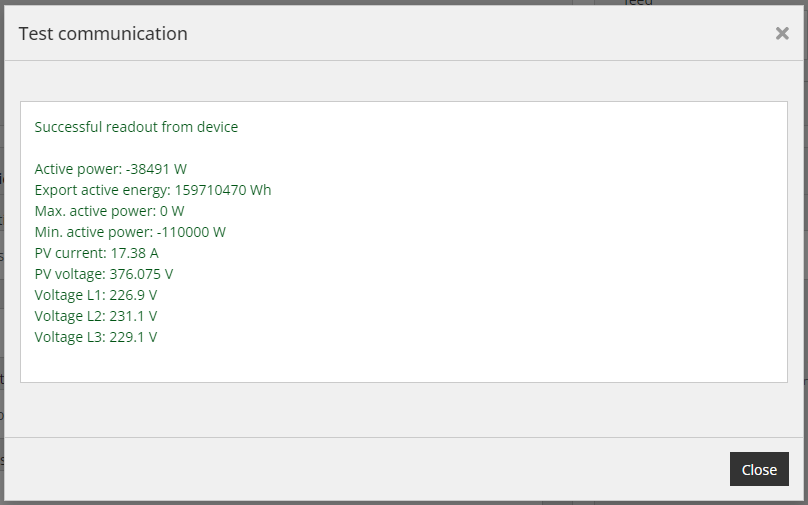

1. Komunikacja działa prawidłowo, obrazek poniżej:

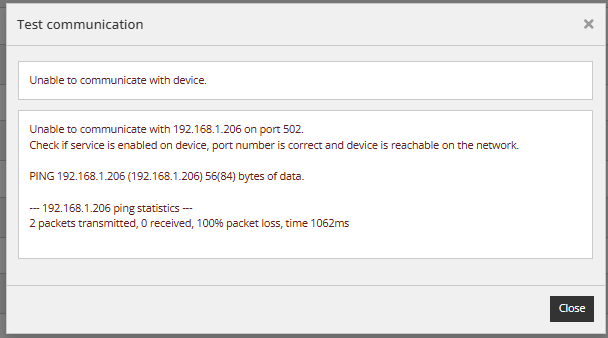

2. Komunikacja nie działa prawidłowo, obrazek poniżej:
3.5 Ostatnie pomiary

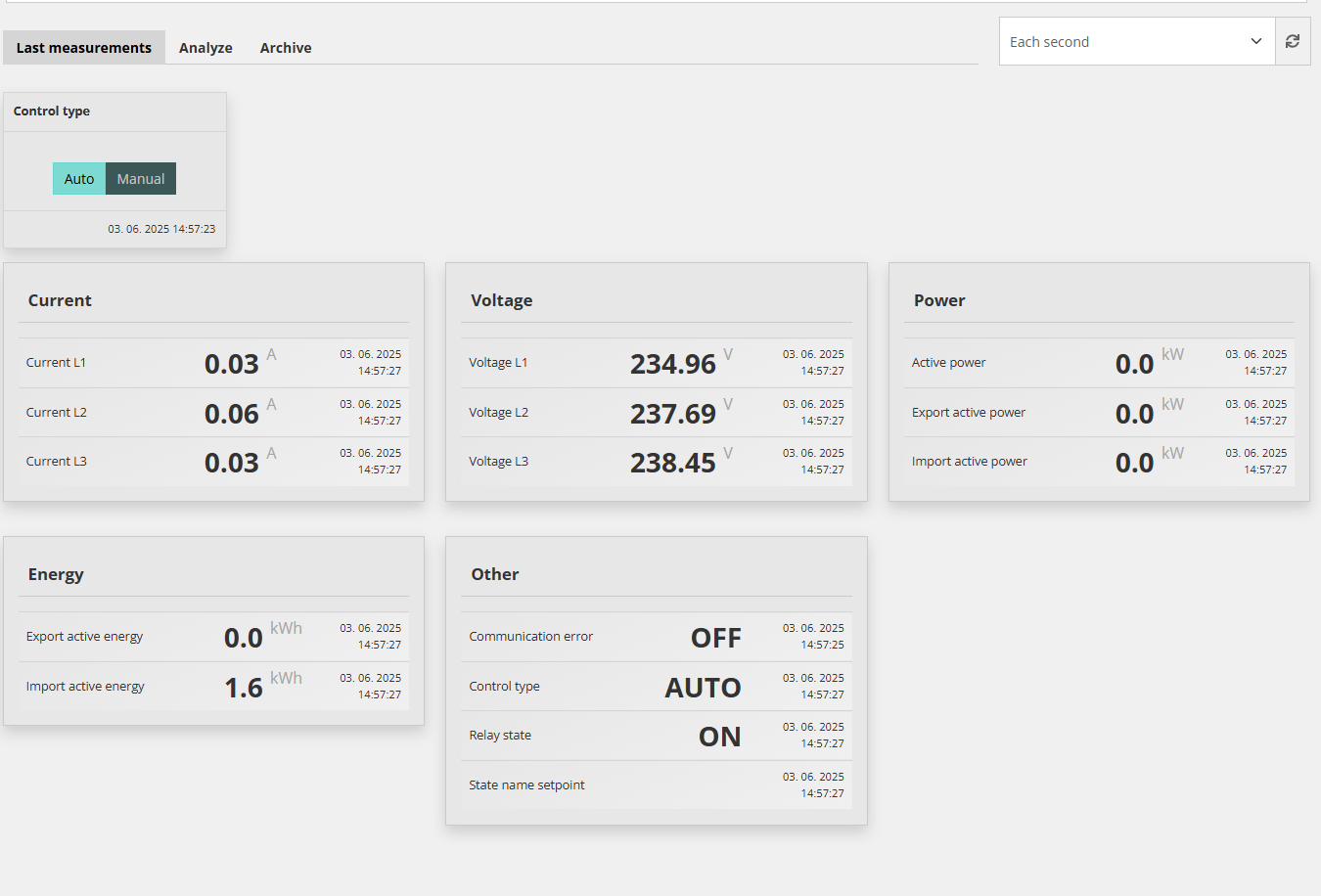

Po pomyślnym nawiązaniu komunikacji z nowo dodanym urządzeniem jego wartości można sprawdzić w Urządzenia - Pompa ciepła Acond w konfiguratorze Reduxi jako dodatkowy test.
Aby uzyskać zaawansowane sterowanie pompą ciepła, zintegruj urządzenie ze strategią systemu Reduxi. W Urządzenia - Pompa ciepła Acond w konfiguratorze Reduxi, typ sterowania musi być ustawiony na AUTO, aby polecenia strategii wpływały na pompę ciepła.
Aby osiągnąć maksymalną elastyczność i obniżenie kosztów energii w odniesieniu do dynamicznych cen i dynamicznych taryf, postępuj zgodnie z instrukcjami dotyczącymi definiowania strategii pod tym linkiem: Strategie dla sterownika Reduxi.
Po pomyślnym dodaniu urządzenia i sprawdzeniu wartości, urządzenie można również sprawdzić i sterować za pomocą aplikacji Reduxi.
