Reduxi ze Starcharge Aurora AC EVSE Charger

Zaktualizowano

Podłącz kontroler Reduxi do StarCharge Aurora i skorzystaj z protokołu OCPP. Reduxi może zmniejszyć Twój rachunek za prąd o 70%.

1. Zainstaluj

Zainstaluj wallbox zgodnie z instrukcją producenta i oddaj go do użytku.

Więcej szczegółów znajdziesz pod linkiem do instrukcji:
https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf

Masz trzy możliwości podłączenia stacji ładowania do internetu: za pomocą karty SIM, WiFi lub Ethernet.

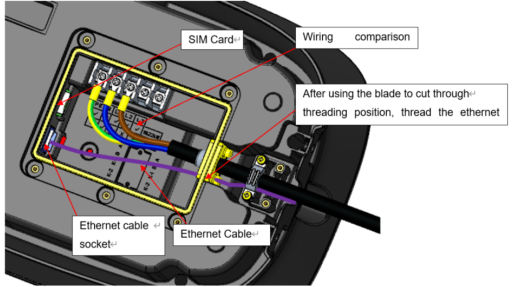

Poniższe zdjęcie przedstawia obszar połączeń stacji ładowania. Tam, obok przyłącza AC, możesz zainstalować kartę SIM lub podłączyć kabel Ethernet:

2. Logowanie do sieci Aurora

Po zainstalowaniu stacji ładowania musisz połączyć się z nią za pomocą komputera PC lub laptopa.



2.1 Połączenie przez kabel Ethernet:

  1. Podłącz swój komputer PC lub laptop bezpośrednio do stacji ładowania lub alternatywnie do przełącznika lokalnego, do którego podłączona jest również stacja ładowania.

  2. Tymczasowo ustaw adres IP swojego komputera PC lub laptopa. Użyj adresu IP z zakresu 192.168.88.1-200
    Polecamy programy takie jak NetSetMan lub podobne. Alternatywnie ustawienia można również wprowadzić bezpośrednio w systemie operacyjnym dla odpowiedniego połączenia sieciowego.

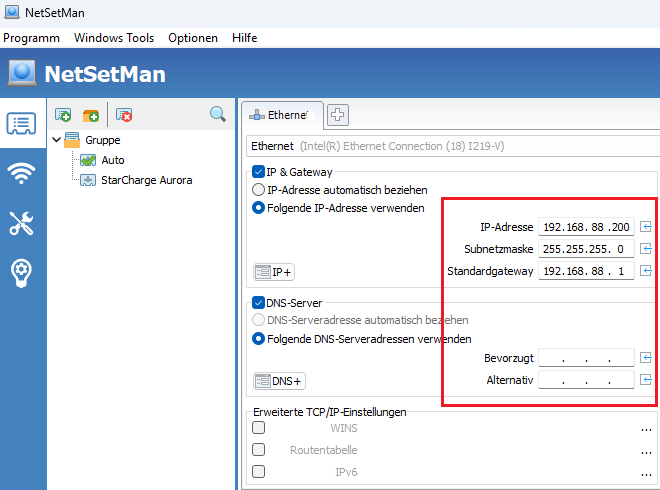

    NetSetMan:

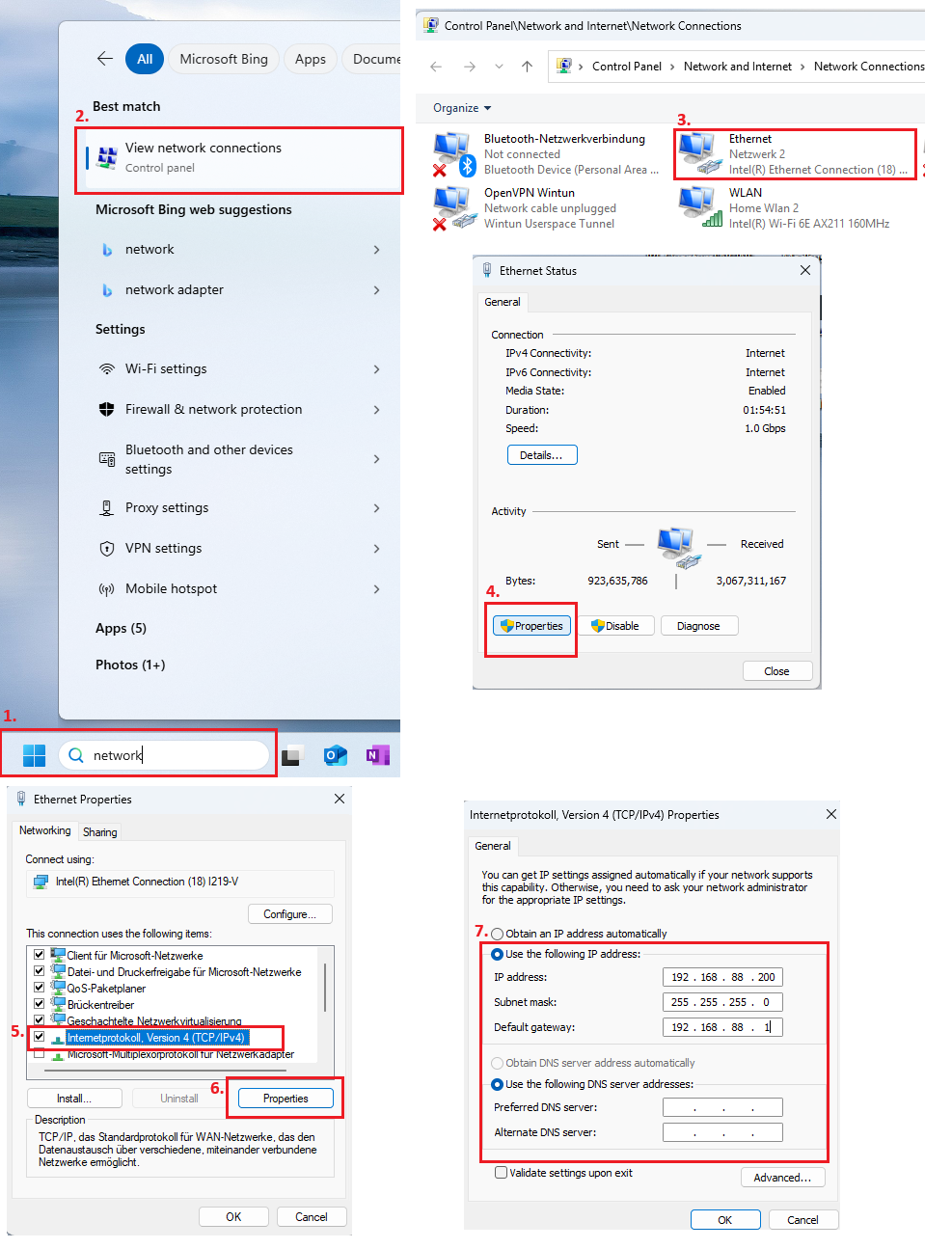

    Ustawienia systemu Windows:

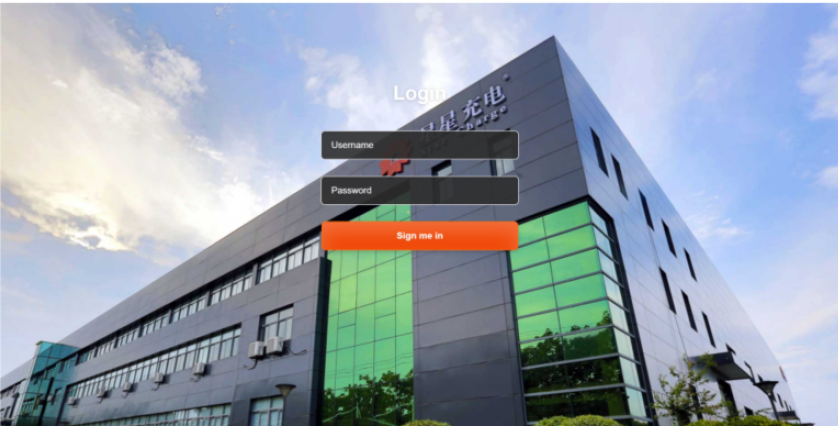

  3. Otwórz przeglądarkę i wpisz domyślny adres IP stacji ładowania: 192.168.88.206

    do logowania użyj:
    użytkownik: wbdh
    hasło: 26835941

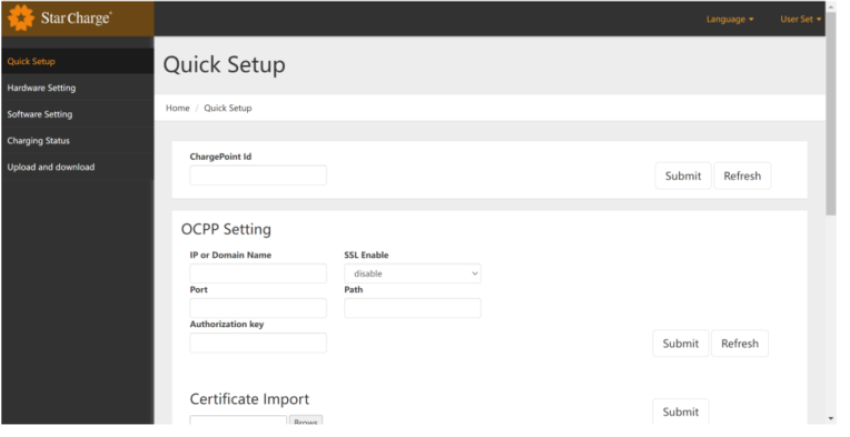

  4. Powinieneś teraz znaleźć się w interfejsie internetowym stacji ładowania:

3. Wprowadź identyfikator punktu ładowania i skonfiguruj OCPP

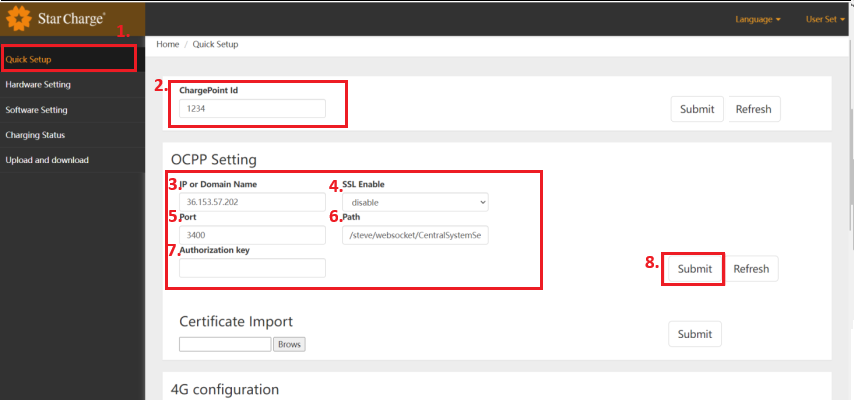

  1. Wybierz Szybkie Ustawienia po lewej stronie strony głównej
  2. Wprowadź identyfikator punktu ładowania i potwierdź klikając Zatwierdź
    Ważne: Zanotuj to na później
  3. Wprowadź adres IP kontrolera Reduxi zainstalowanego na miejscu.
  4. SSL_Enable: Wartość 1 oznacza, że backend używa TLS do dostępu, w przeciwnym razie wartość to 0.
  5. Wprowadź numer portu 9000
  6. Wprowadź ścieżkę z kontrolera Reduxi: /ocpp/1.6/json
  7. Klucz autoryzacyjny: pozostaw puste
  8. Kliknij Zatwierdź w części OCPP, aby potwierdzić przesłanie informacji o ustawieniach do backendu.



4. Skonfiguruj ustawienia sieciowe Aurora

Po znalezieniu się w interfejsie internetowym stacji ładowania, musisz skonfigurować ustawienia sieciowe.

Masz następujące możliwości podłączenia stacji ładowania do internetu lub sieci lokalnej:

  • 4G (SIM)
  • WiFi
  • LAN (Ethernet)

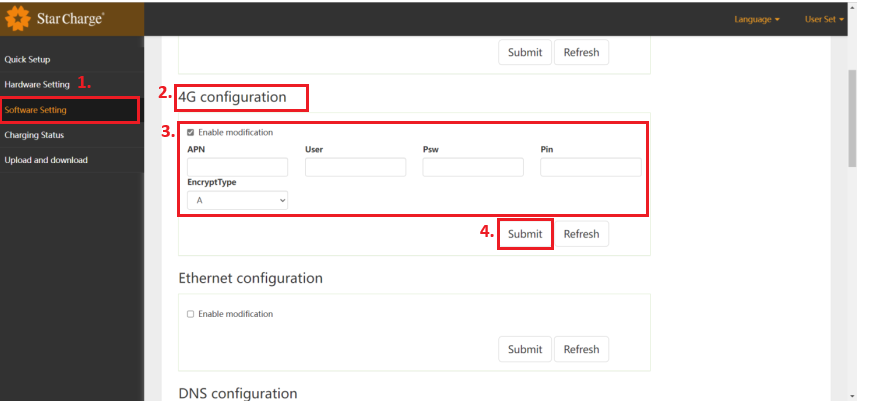

4.1 4G (SIM)

  1. Wybierz Ustawienia oprogramowania po lewej stronie strony głównej.
  2. Znajdź konfigurację 4G
  3. Kliknij Włącz modyfikację i wprowadź informacje otrzymane od swojego operatora komórkowego.

  4. Potwierdź przez zatwierdź

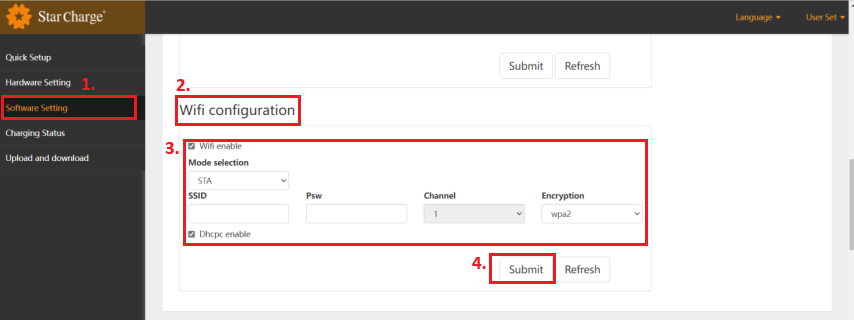

4.2 WiFi

  1. Wybierz Ustawienia oprogramowania po lewej stronie strony głównej

  2. Znajdź konfigurację WiFi i włącz ją

  3. W sekcji Wybór trybu wybierz STA i wypełnij „SSID” (identyfikator Wi-Fi), „Psw” (hasło Wi-Fi) i „Szyfrowanie” (zazwyczaj wybierz wpa2)
    Zalecamy przypisanie statycznego adresu IP zgodnie z dostępną w Twojej lokalizacji siecią.
    Ważne: Zanotuj ten adres, ponieważ będzie Ci potrzebny później.

  4. Potwierdź klikając zatwierdź.

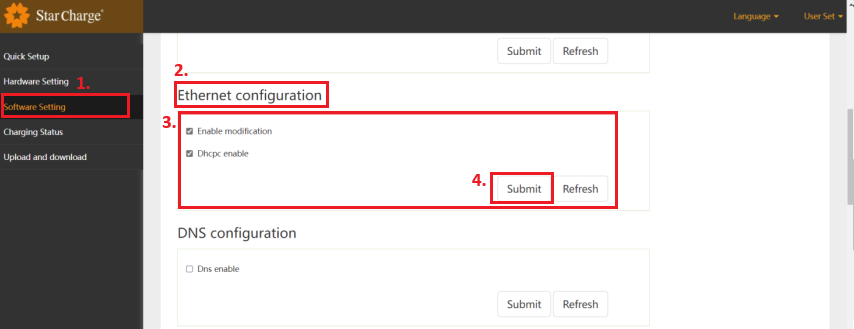

4.3 LAN (Ethernet)

  1. Wybierz Ustawienia oprogramowania po lewej stronie strony głównej

  2. Znajdź konfigurację Ethernet i włącz ją

  3. Zalecamy przypisanie statycznego adresu IP zgodnie z dostępną w Twojej lokalizacji siecią.
    Ważne: Zanotuj ten adres, ponieważ będzie Ci potrzebny później.

  4. Potwierdź klikając zatwierdź.



Po zakończeniu tych ustawień odłącz urządzenie od stacji ładowania i, jeśli używasz połączenia LAN, podłącz kabel Ethernet do kontrolera Reduxi lub przełącznika. Następnie kontynuuj konfigurację na kontrolerze Reduxi.





5. Utwórz konfigurację komunikacji OCPP między Starcharge Aurora a kontrolerem Reduxi

4.1 Dodaj urządzenie

Najpierw zaloguj się do lokalnego konfiguratora Reduxi i dodaj nowe urządzenie, klikając przycisk Dodaj urządzenie.

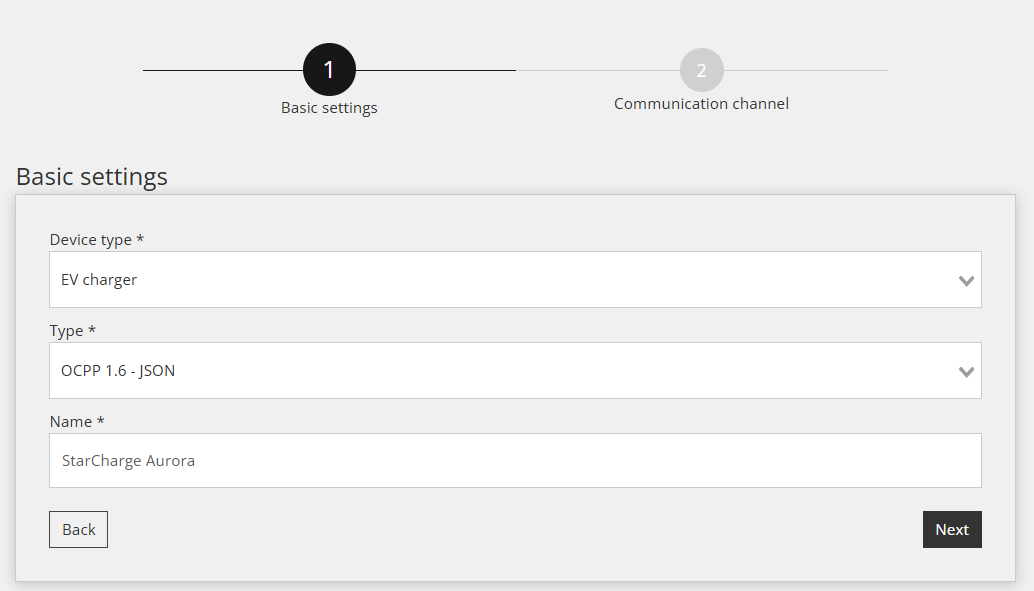

4.2 Wybierz urządzenie, które chcesz dodać


W pierwszym kroku definiowane są podstawowe ustawienia:

  • Typ urządzenia: Ładowarka EV,
  • Wybierz typ: OCPP 1.6 - JSON,
  • Nazwij urządzenie, jak chcesz, na przykład: StarCharge Aurora

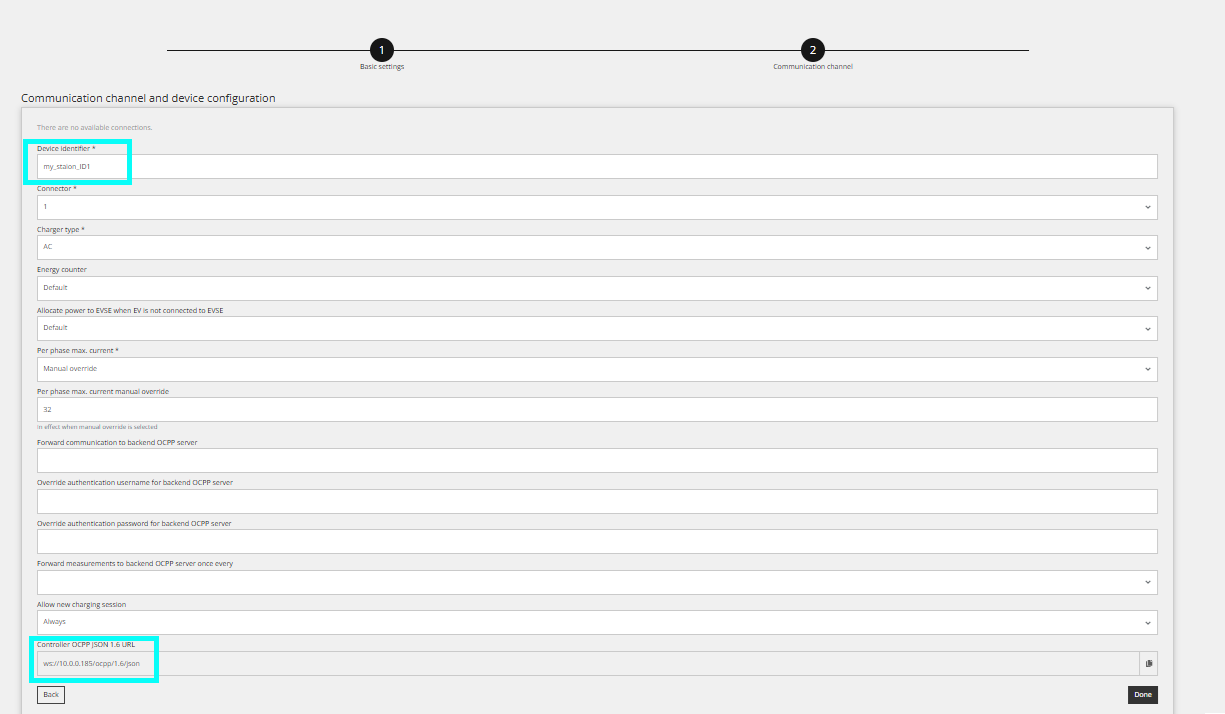

4.3 Konfiguracja urządzenia dla OCPP


Drugi krok służy do konfiguracji kanału komunikacyjnego, aby komunikacja OCPP działała poprawnie.



Najpierw zdefiniuj identyfikator urządzenia (Musi być taki sam jak na stacji ładowania).
W przypadku protokołu OCPP json 1.6 wymagany jest adres URL, który jest automatycznie generowany przez kontroler Reduxi. Po wygenerowaniu adresu URL należy dodać /Device ID na końcu adresu URL.  Przykładowy adres URL: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1.


4.5 Test komunikacji


Test komunikacji odbywa się za pomocą przycisku Test komunikacji, znajdującego się w prawym dolnym rogu, po wszystkich polach kanału komunikacyjnego.



Istnieją trzy różne przypadki odpowiedzi komunikacyjnej.

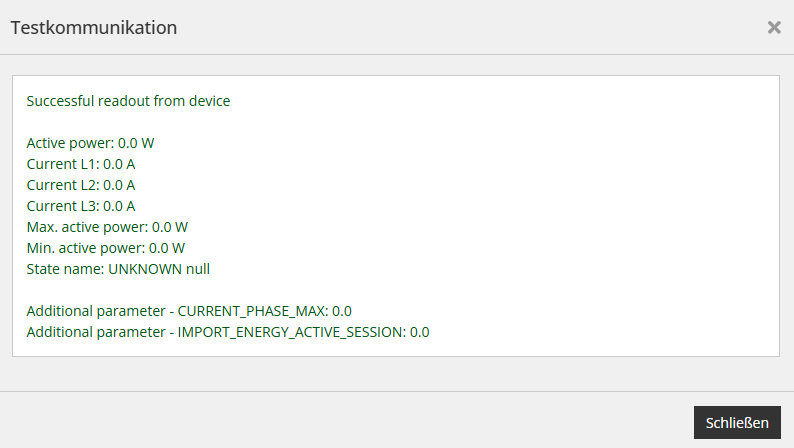

Przypadek 1: Komunikacja działa poprawnie:

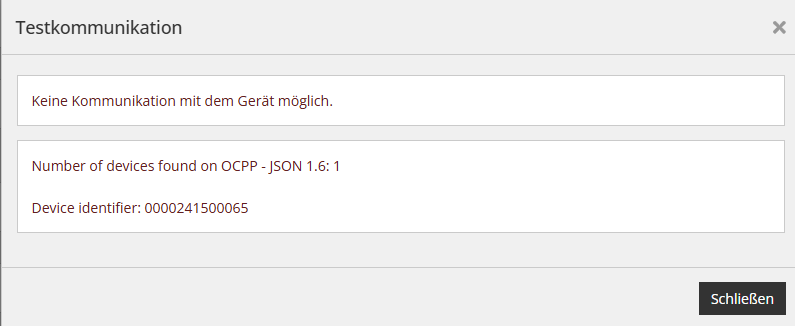

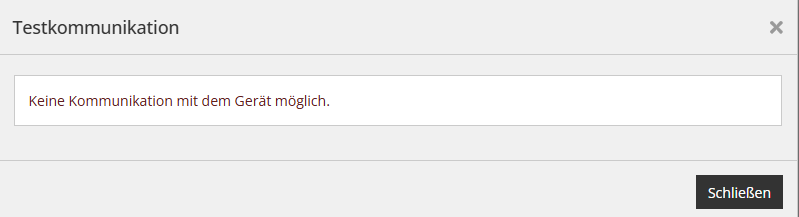

Przypadek 2: Nie można skomunikować się z urządzeniem 1, identyfikator urządzenia nie jest ustawiony lub jest inny:

W tym przypadku identyfikator przypisany do kontrolera Reduxi nie pasuje dokładnie do identyfikatora stacji ładowania. Sprawdź informacje i spróbuj ponownie.



Przypadek 3: Nie znaleziono urządzenia z komunikacją OCPP 1.6:

W tym przypadku ustawienia na stacji ładowania nie zostały zapisane, Aurora nie ma połączenia z internetem, lub ścieżka do kontrolera Reduxi jest nieprawidłowa. Sprawdź połączenie internetowe ładowarki, okablowanie (jeśli istnieje) i ustawienia.

Po pomyślnym dodaniu urządzenia za pomocą konfiguratora, można je monitorować i kontrolować za pomocą aplikacji chmurowej Reduxi.
