Jak połączyć urządzenia SMA Solar Technology z Reduxi Controller
Integracja Reduxi-SMA umożliwia elastyczne uruchamianie falowników do bilansowania sieci, zwiększa wydajność i tworzy możliwości arbitrażu obniżającego koszty, a tym samym przynosi wyższe zyski.
Opis tekstowy tego obrazu

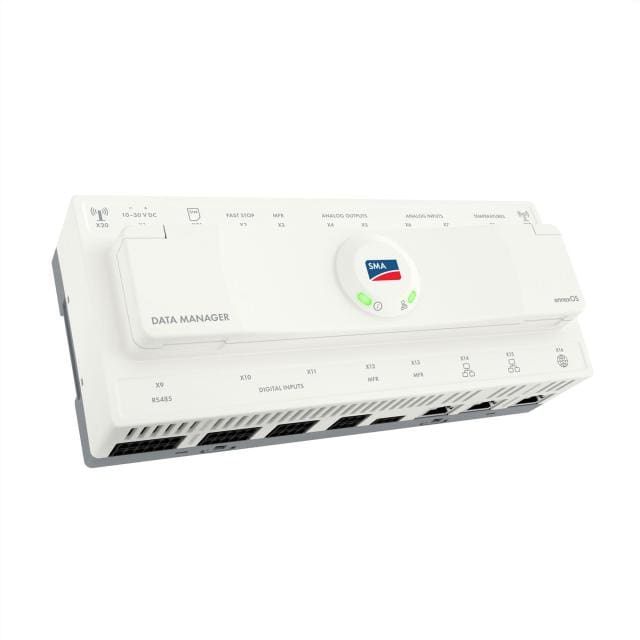

Zdjęcie produktu SMA Data Manager M na białym tle: biała, szeroka obudowa w stylu montowanym na szynie DIN, widziana z góry pod kątem. Górna pokrywa przedstawia logo SMA w okrągłym polu z zielonymi diodami stanu oraz napis DATA MANAGER w lewym dolnym rogu. Rzędy małych nadrukowanych oznaczeń zacisków i portów biegną wzdłuż górnej i przedniej krawędzi, a zaciski i porty sieciowe znajdują się wzdłuż dolnej części przodu.
1 Dokumentacja techniczna
Strony producenta i instrukcje:
- SMA Solar Technology website – oficjalna strona producenta
- Enable Modbus TCP/IP on the SMA Data Manager – instrukcja online SMA (zob. uwagę w punkcie 3.1)
- SMA Speedwire/Webconnect Data Module – instrukcja instalacji, Modbus TCP/IP w module
2 Wymagane wyposażenie i opcje połączenia
2.1 Wymagane wyposażenie
- Reduxi Controller
- SMA Data Manager, moduł danych SMA Speedwire/Webconnect lub falownik SMA z portem LAN (zob. punkt 2.2)
- Adres IP urządzenia SMA
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
2.2 Opcje połączenia
System Reduxi obsługuje kilka opcji połączenia. Wszystkie wykorzystują protokół Modbus TCP/IP do komunikacji z falownikami. To standardowe rozwiązanie zapewnia niezawodne pozyskiwanie danych w czasie rzeczywistym z falowników fotowoltaicznych i innych urządzeń.
| Opcja | Sprzęt | Co robi |
|---|---|---|
| 1 | SMA Data Manager | Pośrednik między falownikami, licznikami energii i bateriami. Reduxi pokazuje wszystkie urządzenia w każdej kategorii jako sumę. |
| 2 | Moduł danych SMA Speedwire/Webconnect | Zapewnia falownikowi komunikację przez LAN i umożliwia Modbus TCP/IP. |
| 3 | Bezpośrednie połączenie LAN z falownikiem SMA | Bez dodatkowego sprzętu. Falowniki z portem LAN komunikują się przez Modbus TCP/IP. |
3 Włączanie Modbus TCP/IP w urządzeniu SMA
3.1 Opcja 1: SMA Data Manager
Urządzenia są połączone z SMA Data Manager przez RS485. SMA Data Manager łączy się z systemem Reduxi przez Modbus TCP/IP. Reduxi sumuje i pokazuje wszystkie urządzenia w każdej kategorii:
- PV
- Baterie
- Liczniki energii
- EVSE
Włącz Modbus TCP/IP w SMA Data Manager zgodnie z opisem w instrukcji online SMA.
Kroki dla pomiarów sieci
Opis tekstowy tego obrazu

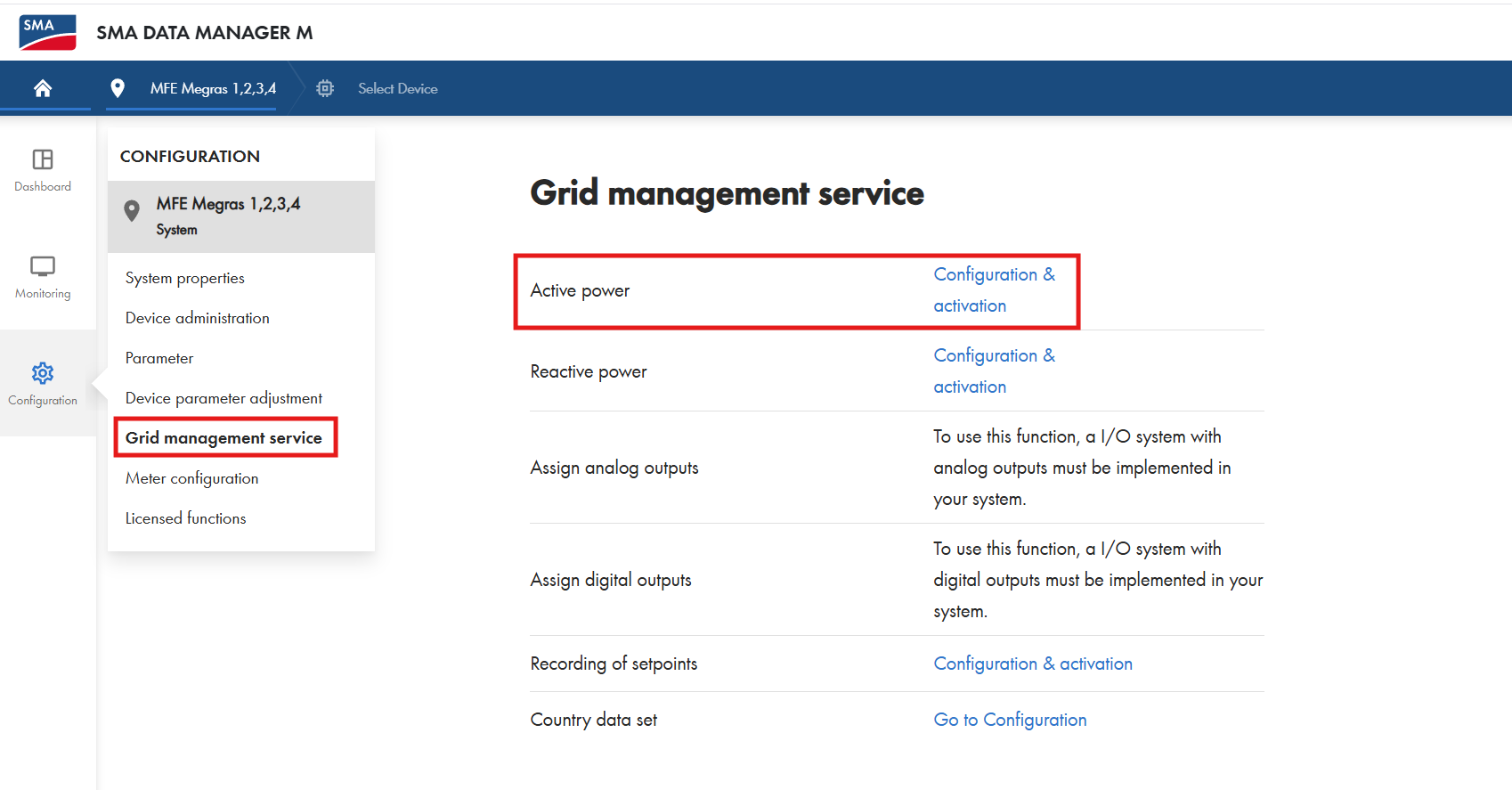

Zrzut ekranu interfejsu internetowego SMA Data Manager M. Nagłówek: logo SMA, tekst SMA DATA MANAGER M, pasek nawigacji z MFE Megras 1,2,3,4 i Select Device. Lewy pasek ikon: Dashboard, Monitoring, Configuration (wybrane). Menu Configuration w MFE Megras 1,2,3,4 System: System properties, Device administration, Parameter, Device parameter adjustment, Grid management service (zaznaczone czerwoną ramką), Meter configuration, Licensed functions. Strona główna o tytule Grid management service, tabela z wierszami: Active power (czerwona ramka) z linkiem Configuration & activation; Reactive power z linkiem Configuration & activation; Assign analog outputs z tekstem: To use this function, a I/O system with analog outputs must be implemented in your system.; Assign digital outputs z podobnym tekstem dotyczącym wyjść cyfrowych; Recording of setpoints z linkiem Configuration & activation; Country data set z linkiem Go to Configuration.
Opis tekstowy tego obrazu

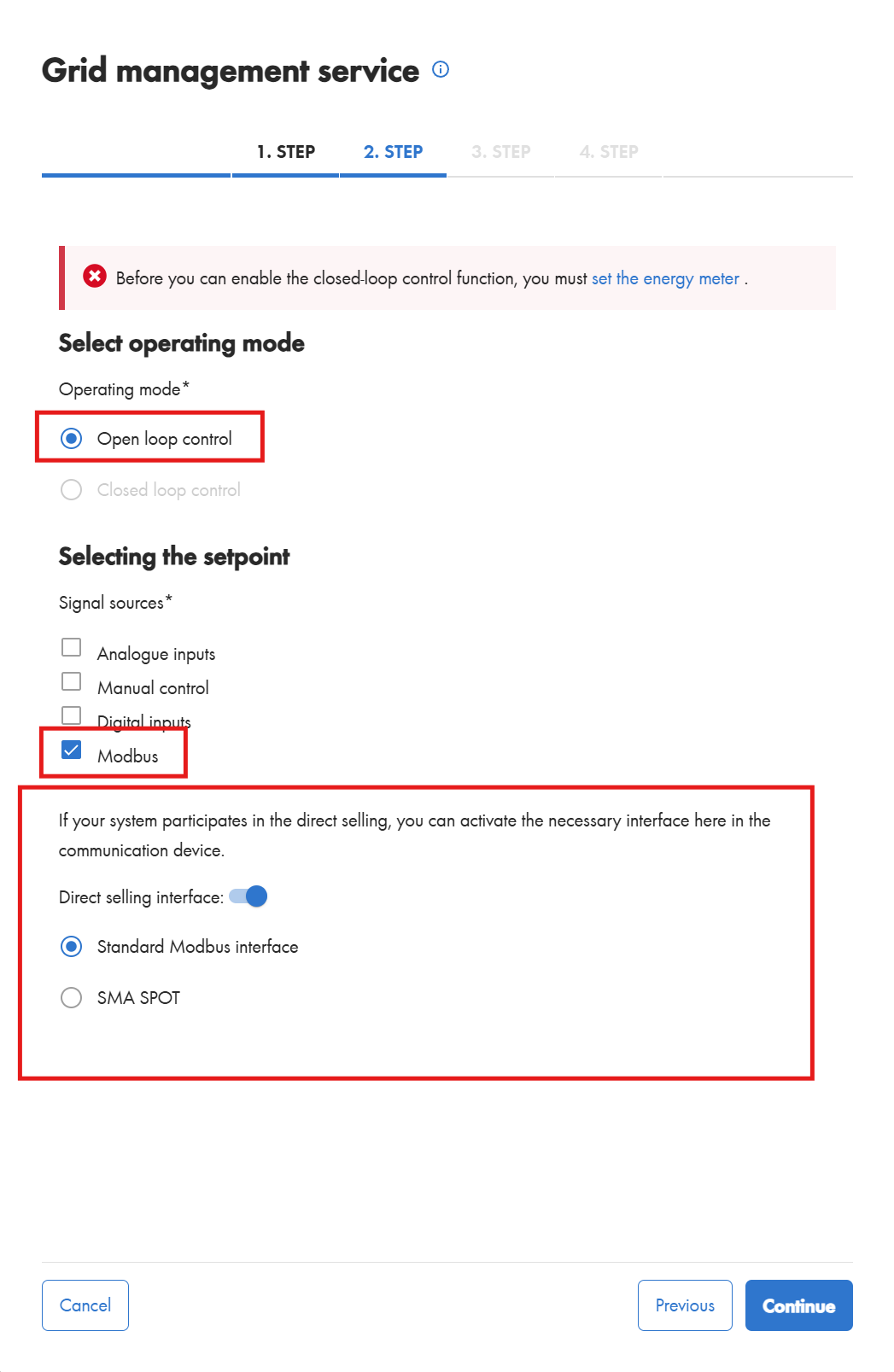

Zrzut ekranu interfejsu internetowego SMA Data Manager, strona Grid management service (z ikoną informacji), wysoki obraz. Zakładki kroków: 1. STEP, 2. STEP (aktywna, niebieska), 3. STEP i 4. STEP (wyszarzone). Czerwony baner błędu: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter jest niebieskim linkiem). Sekcja Select operating mode, Operating mode*: wybrany przycisk opcji Open loop control (czerwona ramka); Closed loop control wyszarzone, niewybrane. Sekcja Selecting the setpoint, Signal sources*: pola wyboru Analogue inputs (niezaznaczone), Manual control (niezaznaczone), Digital inputs (niezaznaczone), Modbus (zaznaczone, czerwona ramka). Duża czerwona ramka wokół tekstu: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. Wewnątrz niej: Direct selling interface: przełącznik włączony; wybrany przycisk opcji Standard Modbus interface; niewybrany SMA SPOT. Na dole: przyciski Cancel, Previous, Continue (niebieski, wypełniony).
Opis tekstowy tego obrazu

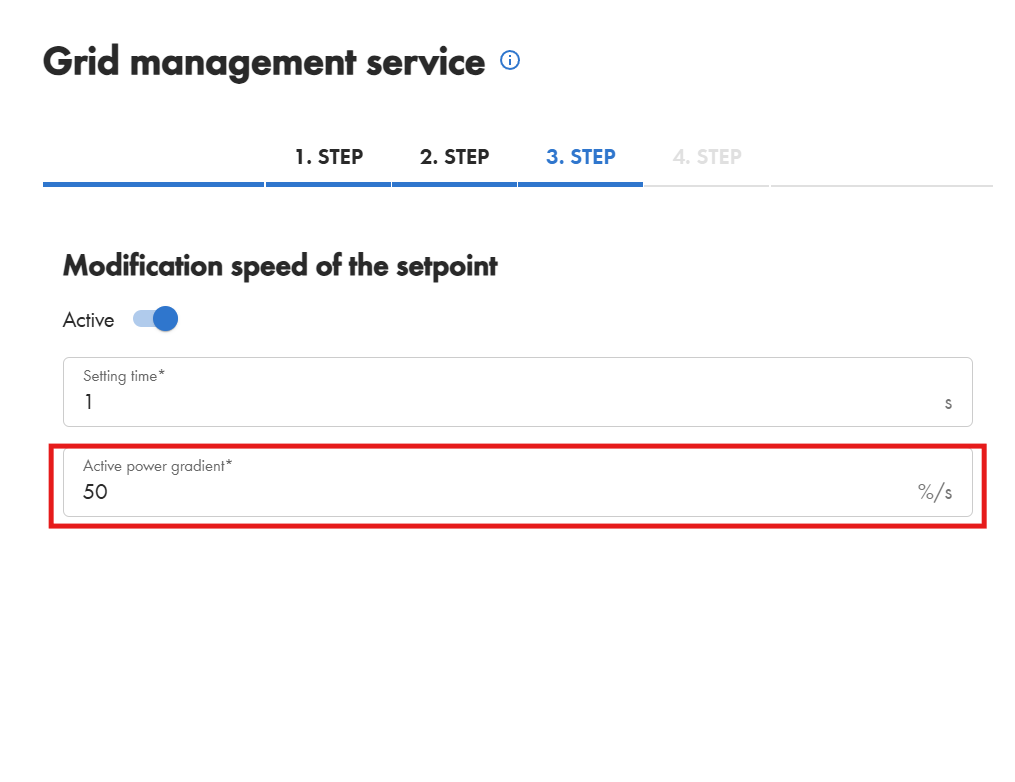

Zrzut ekranu interfejsu internetowego SMA Data Manager, strona Grid management service (z ikoną informacji). Zakładki kroków: 1. STEP, 2. STEP, 3. STEP (aktywna, niebieska), 4. STEP (wyszarzona). Nagłówek sekcji: Modification speed of the setpoint. Przełącznik Active: włączony. Pola: Setting time*: 1, jednostka s; Active power gradient*: 50, jednostka %/s (to pole jest zaznaczone czerwoną ramką).
3.2 Opcja 2: moduł danych SMA Speedwire/Webconnect
Moduł zapewnia falownikowi komunikację przez LAN (zob. punkt 2.4 w dokumencie SMA, do którego prowadzi link w punkcie 1) i umożliwia Modbus TCP/IP.
Włącz Modbus TCP/IP w module zgodnie z opisem w instrukcji SMA. Następnie przetestuj połączenie (zob. punkt 3).
3.3 Opcja 3: bezpośrednie połączenie LAN z falownikiem SMA
Dodatkowy sprzęt nie jest potrzebny. Falownik ma port LAN, który umożliwia komunikację przez Modbus TCP/IP.
Połącz się z interfejsem oprogramowania falownika i włącz Modbus TCP/IP. Następnie przetestuj połączenie (zob. punkt 3).
3.4 Test portu 502
Po włączeniu Modbus TCP/IP przetestuj połączenie w Reduxi Configurator. Aby go otworzyć, użyj adresu IP kontrolera lub reduxi.local (zob. punkt 4).
- Otwórz Reduxi Configurator.
- Przejdź do Settings – System – Tools.
- Uruchom test portu TCP z adresem IP urządzenia SMA i portem
502.
Opis tekstowy tego obrazu
Zrzut ekranu lewego menu nawigacji Reduxi Configurator (logo: reduxi Configurator). Pozycje menu od góry: Devices (+, zwinięte; pierwsze litery ucięte przy lewej krawędzi); Strategies (+, zwinięte); Utility Rate Plan; Settings (rozwinięte, znak minus) z podpozycjami Grid, Network, System (rozwinięte, znak minus) z podpozycjami Identifier, License, Update, Reboot, Factory reset, Tools (rozwinięte, znak minus) z podpozycjami Ping test, TCP port test (zaznaczona czerwoną ramką), Address scanner; następnie Profile (+) i Users. Prawa część obrazu jest pusta, biała.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego SMA Data Manager, strona Grid management service (z ikoną informacji), wysoki obraz. Zakładki kroków: 1. STEP, 2. STEP (aktywna, niebieska), 3. STEP i 4. STEP (wyszarzone). Czerwony baner błędu: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter jest niebieskim linkiem). Sekcja Select operating mode, Operating mode*: wybrany przycisk opcji Open loop control (czerwona ramka); Closed loop control wyszarzone, niewybrane. Sekcja Selecting the setpoint, Signal sources*: pola wyboru Analogue inputs (niezaznaczone), Manual control (niezaznaczone), Digital inputs (niezaznaczone), Modbus (zaznaczone, czerwona ramka). Duża czerwona ramka wokół tekstu: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. Wewnątrz niej: Direct selling interface: przełącznik włączony; wybrany przycisk opcji Standard Modbus interface; niewybrany SMA SPOT. Na dole: przyciski Cancel, Previous, Continue (niebieski, wypełniony).
Jeśli Modbus TCP/IP jest włączony, test pokaże, że port 502 jest otwarty. W przeciwnym razie port jest zamknięty.
Opis tekstowy tego obrazu
Zrzut ekranu narzędzia TCP port test w Reduxi Configurator. Tytuł: TCP port test. Pola: Host: 10.100.55.128; Port: 502; przycisk Test. Poniżej etykieta Result i pole wyniku z zielonym tekstem: Port 502 is opened.
4 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
5 Dodawanie urządzenia SMA do Reduxi
Proces jest taki sam dla wszystkich urządzeń, ponieważ używany jest protokół Modbus TCP/IP. Wymaganymi danymi jest adres IP urządzenia.
5.1 Ustawienia podstawowe
Zaloguj się do Reduxi Configurator (zob. punkt 4) i kliknij + Add device.
Opis tekstowy tego obrazu
Zrzut ekranu górnej części lewego menu Reduxi Configurator. Logo: reduxi Configurator. Devices (rozwinięte, znak minus) zawiera dwie pozycje z zaczernionymi nazwami (pierwsza z ikoną baterii i słońca, druga z ikoną w typie falownika). Poniżej przycisk + Add device z niebieską strzałką z czarnym obrysem, która na niego wskazuje. Następnie Strategies (+), Utility Rate Plan, Settings (+).
Opcja 1: SMA Data Manager
SMA Data Manager działa jako rejestrator danych. W systemie Reduxi pracuje jako Hybrid Inverter, ponieważ obsługuje połączenia z kilkoma typami urządzeń. Komunikacja odbywa się przez IP, a Reduxi pokazuje zagregowane wartości każdej grupy. Do poszczególnych urządzeń możesz też uzyskać dostęp przez SMA Data Manager. W takim przypadku podaj adres slave konkretnego urządzenia.
- Device type:
Hybrid Inverter - Type:
SMA Data Manager - Name: SMA Data Manager, w razie potrzeby zmień nazwę
Opis tekstowy tego obrazu
Zrzut ekranu kreatora urządzeń Reduxi Configurator, krok 1 Basic settings. Wskaźnik kroków: 1 Basic settings (aktywny), 2 Communication channel (wyszarzony). Nagłówek: Basic settings. Pola: Device type *: Hybrid Inverter; Type *: SMA Data Manager; Name *: SMA Data Manager (tekst zaznaczony/podświetlony). Przyciski: Back, Next.
Opcje 2 i 3: falownik SMA
Samego modułu danych SMA Speedwire/Webconnect nie dodaje się do systemu. Moduł zapewnia tylko łączność LAN z konkretnym falownikiem. Wybierz typ falownika, który chcesz połączyć. W przykładzie dodawany jest SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) jako pojedynczy falownik.
- Device type:
Solar power plant - Type:
SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) - Name: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), w razie potrzeby zmień nazwę
Opis tekstowy tego obrazu
Zrzut ekranu kreatora urządzeń Reduxi Configurator, krok 1 Basic settings. Wskaźnik kroków: 1 Basic settings (aktywny), 2 Communication channel (wyszarzony). Nagłówek: Basic settings. Pola: Device type *: Solar power plant; Type *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41); Name *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41). Przyciski: Back, Next.
Należy kliknąć Next.
5.2 Ustawienia komunikacji
| Opcja | Adres IP do wpisania |
|---|---|
| 1: SMA Data Manager | Adres IP SMA Data Manager |
| 2: moduł danych Speedwire/Webconnect | Adres IP modułu danych SMA Speedwire/Webconnect |
| 3: bezpośrednie połączenie LAN | Adres IP portu LAN falownika (nowsze wersje falowników) |
W opcjach 2 i 3 wszystkie pozostałe ustawienia są takie same jak dla falownika w punkcie 5.1.
Opcja 1: SMA Data Manager. Wpisz adres IP SMA Data Manager.
Opis tekstowy tego obrazu
Zrzut ekranu Reduxi Configurator, krok 2 z 2 Communication channel (krok 1 Basic settings, krok 2 Communication channel). Formularz Communication channel and device configuration: Connection (wymagane): TCP/IP; IP (wymagane): puste, z czarną strzałką wskazującą pole; Port (wymagane): 502; Modbus unit ID (wymagane): 2; Is electricity meter installed (wymagane): przełącznik ustawiony na No; Is battery installed (wymagane): przełącznik ustawiony na No. Przyciski: Back (po lewej), Test communication i Done (po prawej, ciemny).
Następnie określ, które typy urządzeń są podłączone do SMA Data Manager:
- Electricity meter:
YES/NO - Battery:
YES/NO
Opis tekstowy tego obrazu
Zrzut ekranu kreatora urządzeń Reduxi Configurator, krok 2 Communication channel. Wskaźnik kroków: 1 Basic settings, 2 Communication channel (aktywny). Nagłówek: Communication channel and device configuration. Pola: Connection *: TCP/IP; IP *: puste; Port *; Modbus unit ID *: 2; Is electricity meter installed? *: przełącznik pokazujący No (wyłączony), z czarną strzałką; Is battery installed? *: przełącznik pokazujący No (wyłączony), z czarną strzałką. Przyciski: Back, Test communication, Done.
Opcje 2 i 3: falownik SMA. Wpisz adres IP modułu danych SMA Speedwire/Webconnect lub adres IP portu LAN falownika.
Opis tekstowy tego obrazu
Zrzut ekranu Reduxi Configurator, krok 2 z 2 kreatora urządzeń. Wskaźnik kroków: 1 Basic settings, 2 Communication channel (aktywny krok 2). Nagłówek: Communication channel and device configuration. Pola: Connection *: TCP/IP (lista rozwijana); IP *: puste, z dużą czarną strzałką wskazującą pole; Port *: 502. Przyciski: Back, Test communication, Done.
5.3 Test komunikacji
Kliknij Test communication, aby sprawdzić, czy dane są odbierane. Test jednorazowo odczytuje urządzenie i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: urządzenie powstaje dopiero po kliknięciu Done.
Opis tekstowy tego obrazu
Zrzut ekranu kreatora urządzeń Reduxi Configurator, krok 2 Communication channel. Wskaźnik kroków: 1 Basic settings, 2 Communication channel (aktywny). Nagłówek: Communication channel and device configuration. Pola: Connection *: TCP/IP; IP *: puste; Port *: 502; Modbus unit ID *: 2; Is electricity meter installed? *: przełącznik pokazujący No (wyłączony); Is battery installed? *: przełącznik pokazujący No (wyłączony). Przyciski: Back, Test communication, Done. Duża czarna strzałka wskazuje przycisk Test communication.
SMA Data Manager
Opis tekstowy tego obrazu
Zrzut ekranu okna o tytule Test communication w Reduxi Configurator. Tekst: Successful readout from device. Wartości: Inverter active power: -165521.0 W; Inverter max. power: 300000.0 W; Inverter min. power: -300000.0 W; PV active power: -165521.0 W; PV export active energy: 1.180973984E9 Wh; PV min. active power: -300000.0 W. Ostatni wiersz: Additional parameter - PV_POWER_ACTIVE_MAX: 0. Przycisk: Close. Krzyżyk zamknięcia w prawym górnym rogu.
Opis tekstowy tego obrazu
Zrzut ekranu okna o tytule Test communication w Reduxi Configurator, pokazujący nieudany test. Pierwsze pole: Unable to communicate with device. Drugie pole (czerwonobrązowy tekst): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Przycisk: Close. Krzyżyk zamknięcia w prawym górnym rogu. Część formularza za oknem jest słabo widoczna przy prawej krawędzi.
Falownik SMA (opcje 2 i 3)
Opis tekstowy tego obrazu
Zrzut ekranu okna o tytule Test communication w Reduxi Configurator. Tekst: Successful readout from device. Wartości: Active power: -23779.0 W; Export active energy: 205291550 Wh; Max. active power: 0 W; Min. active power: -50000 W; PV current: -45.122 A; PV voltage: 556.1867 V. Przycisk: Close. Krzyżyk zamknięcia w prawym górnym rogu.
Opis tekstowy tego obrazu
Zrzut ekranu okna o tytule Test communication w Reduxi Configurator, pokazujący nieudany test. Pierwsze pole: Unable to communicate with device. Drugie pole (czerwonobrązowy tekst): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Przycisk: Close. Krzyżyk zamknięcia w prawym górnym rogu. Część formularza za oknem jest słabo widoczna przy prawej krawędzi.
6 Sprawdzenie odczytów
6.1 Ostatnie pomiary
Ten krok pokazuje, jak sprawdzić odczyty urządzeń.
SMA Data Manager: otwórz Devices – SMA Data Manager w Reduxi Configurator.
Opis tekstowy tego obrazu
Zrzut ekranu Reduxi Configurator, strona Devices / SMA Data Manager, zakładka Last measurements (pozostałe zakładki: Analyze, Archive, Details). Prawy górny róg: zielony status Connected. Lewe menu: Devices (rozwinięte) z trzema zaczernionymi pozycjami (ikony słońca) i SMA Data Manager (wybrany), przycisk Add device, następnie Strategies (+), Utility Rate Plan, Settings (+). Karta Control type: przełącznik z Auto (podświetlony na zielono) i Manual; znacznik czasu 20. 06. 2025 13:02:08. Karta Battery: Battery maximum capacity (Wh): 0.0 kWh; Battery min. state of charge: 0.00 %; Battery max. state of charge: 100.00 %; Battery active power setpoint: puste, jednostka kW. Karta PV: PV active power: -182.0 kW; PV export active energy: 1,183,606.3 (jednostka ucięta); PV min. active power: -300.0 kW. Karta Inverter: Inverter power active: -182.0 kW; Inverter max. power: 300.0 kW; Inverter min. power: -300.0 kW. Karta Grid: Grid import active power limit: puste, kW; Grid export active power limit: puste, kW. Karta Other: Communication error: OFF; Control type: AUTO; Mode name setpoint: puste. Znaczniki czasu pomiarów to 20. 06. 2025 13:02:12 (Communication error 13:02:08).
Falownik SMA przez moduł danych Speedwire/Webconnect: otwórz Devices – SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), dodany w punkcie 5.
Opis tekstowy tego obrazu
Zrzut ekranu Reduxi Configurator, strona Devices / SMA Sunny Tripower CORE1 Inverter, zakładka Last measurements (pozostałe zakładki: Analyze, Archive, Details). Prawy górny róg: zielony status Connected. Baner: New patch available. Click here to apply. (z krzyżykiem zamknięcia). Lewe menu: Devices (rozwinięte) z trzema częściowo zaczernionymi pozycjami (ikony sieci, słońca i baterii), przycisk Add device, Strategies (+), Utility Rate Plan, Settings (+). Karta Control type: Auto (podświetlony na zielono), Manual, Off, Boost; znacznik czasu 20. 06. 2025 13:10:41. Karta Current: PV current: 0.01 A. Karta Voltage: PV voltage: 542.79 V. Karta Power: Active power: -2.0 kW; Export active power: 2.0 kW; Export active power limit: puste, kW; Import active power: 0.0 kW; Max. active power: 0.0 kW; Min. active power: 0.0 kW. Karta Energy: Export active energy: 36,991.1 kWh. Karta Other: Communication error: ON; Control type: AUTO. Większość wartości ma znacznik czasu 14. 06. 2025 08:17:57 lub 08:17:58; Communication error 20. 06. 2025 13:10:45 i Control type 13:10:49.
6.2 Włączenie sterowania przez Reduxi
Aby korzystać z zaawansowanego sterowania wszystkimi urządzeniami, zintegruj je z trybami optymalizacji systemu Reduxi. W sekcji Devices – all devices w Reduxi Configurator ustaw control type na AUTO. Dopiero wtedy polecenia z trybów optymalizacji wpływają na urządzenia.
Aby uzyskać maksymalną elastyczność i obniżyć koszty energii dzięki cenom dynamicznym i taryfom dynamicznym, należy zdefiniować strategię zgodnie z opisem w Strategie dla sterownika Reduxi Controller.
Po dodaniu urządzenia możesz je też monitorować i sterować nim w aplikacji Reduxi.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Wybierz opcję połączenia: SMA Data Manager, moduł danych SMA Speedwire/Webconnect lub bezpośrednie połączenie LAN z falownikiem.
SMA (punkt 3): Włącz Modbus TCP/IP w urządzeniu SMA i sprawdź, czy port 502 jest otwarty.
Dodawanie do Reduxi (punkty 4–5): Zaloguj się do Configurator i dodaj urządzenie: SMA Data Manager jako Hybrid Inverter lub typ falownika dla opcji 2 i 3. Wpisz adres IP, uruchom Test communication i kliknij Done.
Uruchomienie (punkt 6): Sprawdź ostatnie pomiary i ustaw control type na AUTO.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test portu pokazuje port 502 jako zamknięty | Modbus TCP/IP nie jest włączony w urządzeniu SMA. Włącz go (zob. punkt 3) i uruchom test ponownie. |
| Test communication kończy się błędem: brak komunikacji na porcie 502 | Sprawdź, czy usługa jest włączona na urządzeniu, czy numer portu jest poprawny i czy urządzenie jest osiągalne w sieci. |
| Urządzenie za SMA Data Manager nie pokazuje wartości | Aby uzyskać dostęp do pojedynczego urządzenia przez SMA Data Manager, podaj adres slave tego urządzenia (zob. punkt 5). |
| Polecenia strategii nie mają wpływu | Ustaw control type urządzeń na AUTO (zob. punkt 6). |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
