Oszczędź do 30% na kosztach energii, korzystając z kontaktów SG-ready w pompach ciepła Daikin ETV/ETB, ELV/ELB, EHV/EHB za pośrednictwem Reduxi Gateway, umożliwiając dynamiczne sterowanie w odpowiedzi na zmieniające się ceny energii.
1. Wymagane komponenty do podłączenia kontrolera Reduxi do pompy ciepła Daikin.
Dokumentację pomp ciepła Daikin ETV/ETB, ELV/ELB, EHV/EHB można znaleźć:
https://daikintechnicaldatahub.eu/en-GB/
Do nawiązania połączenia między kontrolerem Reduxi a pompą ciepła Daikin potrzebne są dwa komponenty:
- Kontroler Reduxi
- Urządzenie Reduxi Gateway z 3x (30:1A) czujnikami prądowymi (CT)
Urządzenie Reduxi Gateway musi zostać najpierw dodane (połączone) do kontrolera Reduxi, aby sterować/konfigurować tryby pracy pompy ciepła. Połączenie można nawiązać bezprzewodowo (WLAN) lub przewodowo za pomocą kabla UTP (LAN). Więcej informacji o połączeniu można znaleźć pod adresem połączenie bramy z kontrolerem. Urządzenie Reduxi Gateway zawiera również 3x(30:1A) czujniki prądowe (transformator) służące do pomiaru prądu elektrycznego (tj. mocy) dla każdej fazy pompy ciepła. Dodatkowo dwa wyjścia przekaźnikowe służą do generowania sygnałów dla styków SG-ready, wpływając na tryby pracy pompy ciepła.
2. Podłączenie kontrolera i urządzenia Gateway Reduxi do sieci lokalnej
Symboliczne zdjęcie całego połączenia od kontrolera Reduxi do pompy ciepła znajduje się poniżej:
Aby uzyskać dalsze informacje na temat podłączania urządzenia Reduxi Gateway, postępuj zgodnie z linkiem: Jak skonfigurować Reduxi Gateway.
3. Podłączanie przekaźników urządzenia Reduxi GW do styków SG-ready pompy ciepła
Aby fizycznie podłączyć przekaźniki urządzenia Reduxi Gateway do styków SG-ready w pompie ciepła, należy określić dokładne położenie styków SG-ready na płycie głównej pompy ciepła. Poniższy obraz przedstawia lokalizację styków SG-ready na płycie drukowanej pompy ciepła Daikin. Drugi obraz przedstawia połączenia od przekaźników do styków SG-ready.

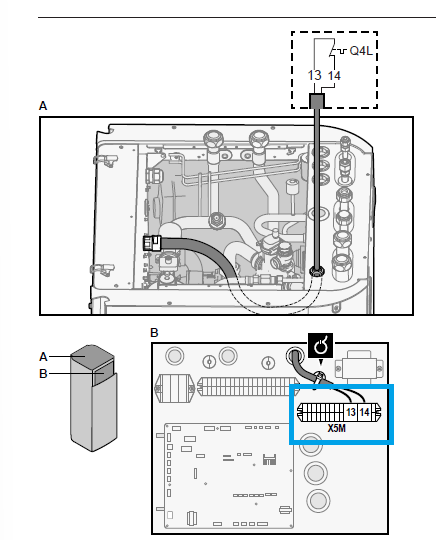

Styki SG-ready na płycie drukowanej HP X5M, styki 5,6 oraz 9,10:

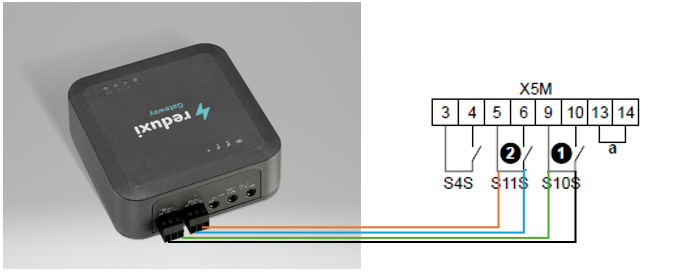

Połączenie z urządzenia Reduxi GW do styków SG-ready na HP:
Styk NO pierwszego przekaźnika urządzenia Reduxi GW --> 6. styk na złączu X5M; niebieski przewód
Styk COM pierwszego przekaźnika urządzenia Reduxi GW --> 5. styk na złączu X5M; brązowy przewód
Styk NO drugiego przekaźnika urządzenia Reduxi GW --> 10. styk na złączu X5M; czarny przewód
Styk COM drugiego przekaźnika urządzenia Reduxi GW --> 9. styk na złączu X5M; zielony przewód
Połączenie:

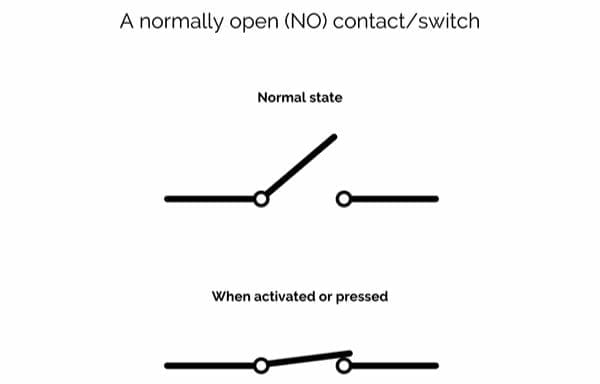

Uwaga: Urządzenie Reduxi Gateway umożliwia wykorzystanie wyjść przekaźnikowych jako trwale zwartego „Normally Closed - NC” lub otwartego „Normally Opened - NO”, podczas gdy w przypadku pompy ciepła Daikin wykorzystywane są styki NO.
4. Urządzenie Reduxi Gateway jako miernik z czujnikami prądowymi
Czujniki prądowe (CT) dołączone do zestawu Reduxi Gateway muszą być podłączone do trzech wejść, po jednym dla każdej fazy, zgodnie z ilustracją na poniższym obrazku.
Czujnik prądu obejmuje indywidualny przewód fazowy (L1, L2, L3) pompy ciepła, obraz poniżej:
5. Dodawanie pompy ciepła jako nowego urządzenia w konfiguratorze Reduxi
Aby dodać nową pompę ciepła jako urządzenie lub edytować istniejące, wykonaj poniższe kroki, szczegółowo opisane w poszczególnych punktach.
5.1 Dodawanie urządzenia
Zaloguj się lokalnie do aplikacji konfiguratora Reduxi na kontrolerze i naciśnij przycisk Dodaj urządzenie.
5.2 Wybierz urządzenie, które chcesz dodać
W pierwszym kroku (ustawienia podstawowe) wybierz podstawowe parametry dodawanego urządzenia:
- Typ urządzenia: HVAC,
- Typ: Daikin ETV/ETB lub Daikin ELV/ELB lub Daikin EHV/EHB
- Nazwa: Określ nazwę urządzenia.
5.3 Kanał komunikacyjny
Pierwsza część konfiguracji kanału komunikacyjnego jest przeznaczona do połączenia między urządzeniem Reduxi Gateway a kontrolerem Reduxi. Wypełnij pola zgodnie z obrazem poniżej (automatycznie wypełnione).

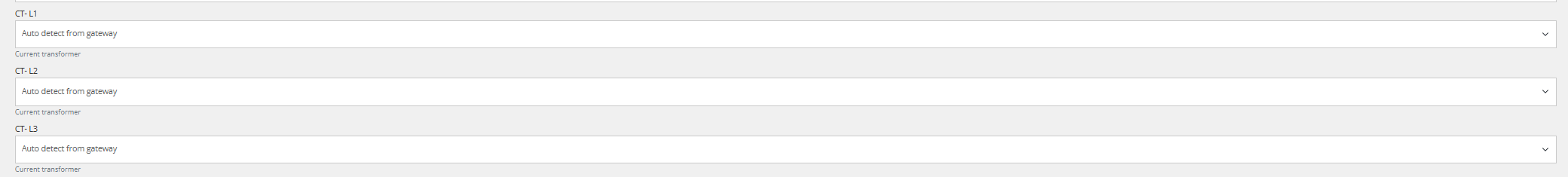

Druga część kanału komunikacyjnego jest przeznaczona do ustawień czujnika prądu urządzenia Reduxi Gateway, gdzie dla wszystkich czujników prądu wybieramy „Automatyczne wykrywanie z bramy”.
Trzecia część kanału komunikacyjnego jest poświęcona definicji sygnałów z przekaźników urządzenia Redux GW.
Za pomocą ostatniego pola wybierz między „Domyślnym” a „Odwróconym”, aby ustawić pozycję styków. Jeśli fizycznie podłączysz styk 1 w bramie do styku 2 w HP, użyj tego przełącznika, aby ręcznie odwrócić orientację połączenia.
5.5 Test komunikacji
Test komunikacji przeprowadza się za pomocą przycisku „Test komunikacji”, znajdującego się w prawym dolnym rogu po wypełnieniu wszystkich pól parametrów kanału komunikacyjnego.
Test komunikacji może zwrócić dwie odpowiedzi:
1. Komunikacja działa prawidłowo, obraz poniżej:
2. Komunikacja nie działa prawidłowo, obraz poniżej:
5.6 Ustawienia zaawansowane
Ustawienia zaawansowane są dowolne i zależą od specyficznych potrzeb lokalizacji, w której zainstalowany jest kontroler Reduxi. Po zakończeniu wszystkich ustawień zaawansowanych naciśnij przycisk „Gotowe” w prawym dolnym rogu.
5.7 Ostatnie pomiary
Po pomyślnym nawiązaniu komunikacji z nowo dodanym urządzeniem, jego wartości można sprawdzić w sekcji Urządzenia/Daikin w konfiguratorze Reduxi jako dodatkowy test.
Aby uzyskać zaawansowane sterowanie pompą ciepła, zintegruj urządzenie ze strategią systemu Reduxi. W sekcji Urządzenia/Daiken w konfiguratorze Reduxi, typ sterowania musi być ustawiony na AUTO, aby polecenia strategii wpływały na pompę ciepła (HP).
Aby osiągnąć maksymalną elastyczność i redukcję kosztów energii w odniesieniu do dynamicznych cen i taryf, postępuj zgodnie z instrukcjami dotyczącymi definiowania strategii pod tym linkiem: Strategie dla kontrolera Reduxi.
Po pomyślnym dodaniu urządzenia i sprawdzeniu wartości, urządzenie można przeglądać i kontrolować również za pomocą aplikacji Reduxi.
