Zintegruj falownik stringowy Sofar 1-70KTL G1-G2 z kontrolerem Reduxi za pomocą Modbus RTU, osiągając maksymalną elastyczność i możliwe obniżenie kosztów oraz zużycia energii nawet o 30%.
1. Dokumentacja Sofar:
Pobierz dokumentację pod wskazanym linkiem:
https://downloads.sofarsolar.eu/
Przykładowy podręcznik użytkownika dla falownika stringowego 10-15kW można uzyskać pod linkiem:
2. Połączenie fizyczne między falownikiem stringowym a kontrolerem Reduxi
Połączenie fizyczne musi zostać nawiązane, ponieważ do uzyskania dostępu do interfejsu falownika stringowego wykorzystywany jest protokół Modbus RTU.

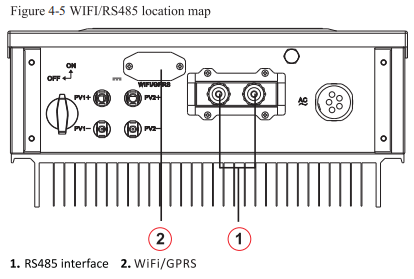

Lokalizacja złączy komunikacyjnych Modbus jest pokazana na zdjęciu jako interfejs RS485.

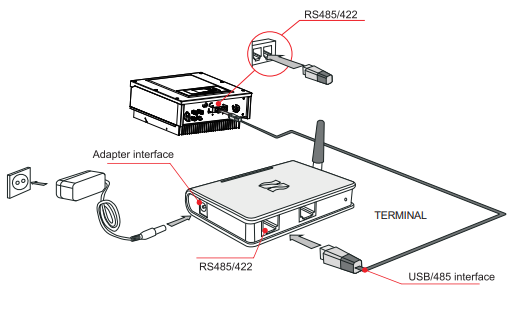

Poniższy obrazek przedstawia sposób nawiązania połączenia fizycznego, gdzie Reduxi pełni rolę terminala. Zamiast interfejsu USB/485, w kontrolerze Reduxi używany jest interfejs Port 1 lub Port 2.
3. Dodaj Sofar String do systemu Reduxi.
Po podłączeniu Reduxi i falownika stringowego, można go zarejestrować jako nowe urządzenie (Sofar String Inverter).
3.1 Dodaj urządzenie (Hybrydowy falownik Sunways)
Najpierw zaloguj się do lokalnego konfiguratora Reduxi i dodaj nowe urządzenie, klikając przycisk 'Dodaj urządzenie'.
4.2 Wybierz Sofar 70KTL G1-G2

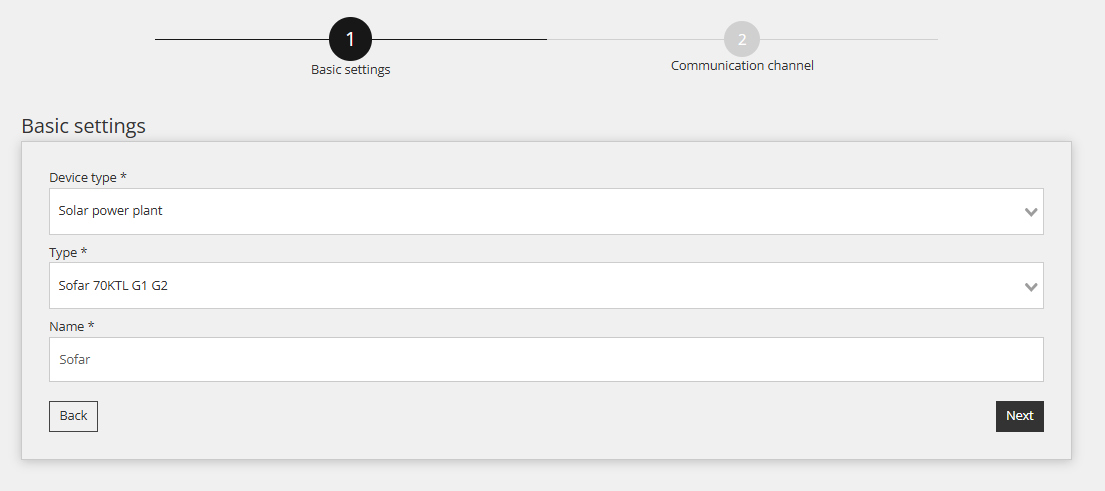

W pierwszym kroku definiowane są podstawowe ustawienia:
- Typ urządzenia: Elektrownia słoneczna
- Typ: Sofar 70KTL G1-G2,
- Nazwij urządzenie.
4.3 Konfiguracja urządzenia dla kanału komunikacyjnego
Drugi krok obejmuje konfigurację kanału komunikacyjnego, co jest niezbędne do prawidłowej komunikacji Modbus RTU. W tym kroku nawiązywane jest połączenie komunikacyjne między kontrolerem Reduxi a falownikiem stringowym Sofar.

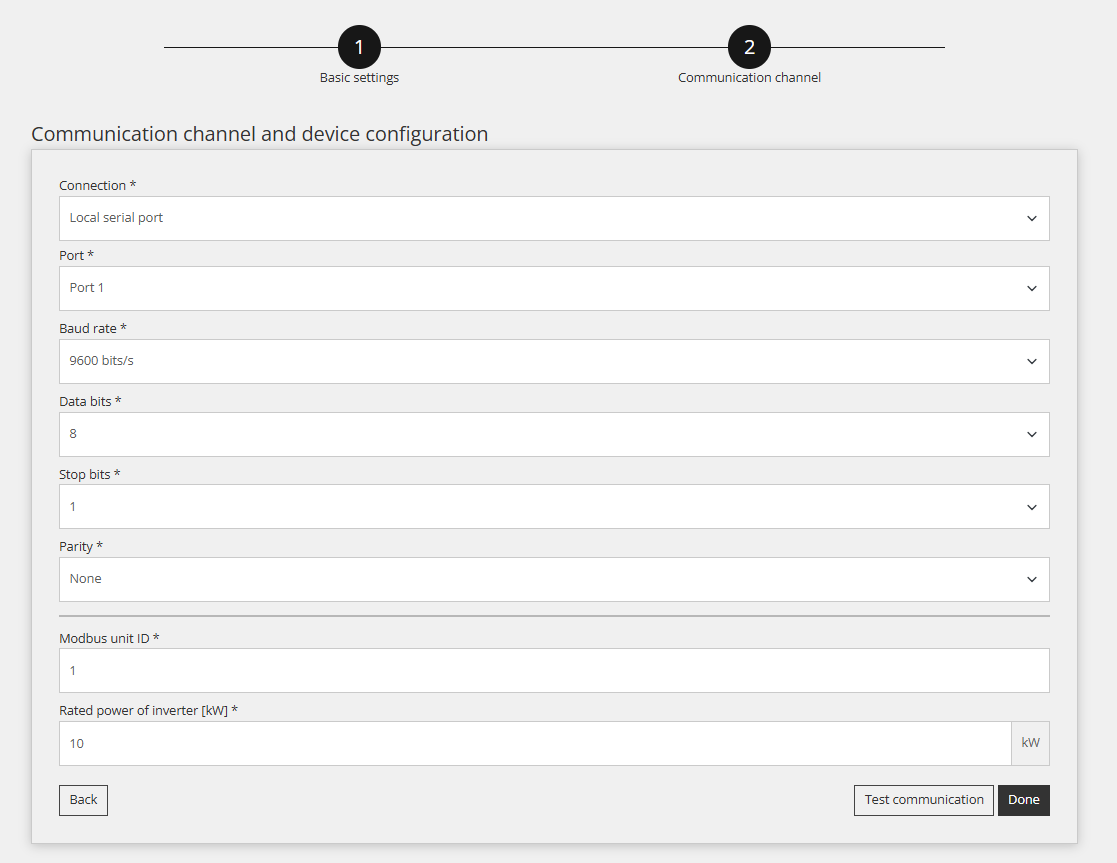

Ustawienia kanału komunikacyjnego są wyświetlone poniżej:

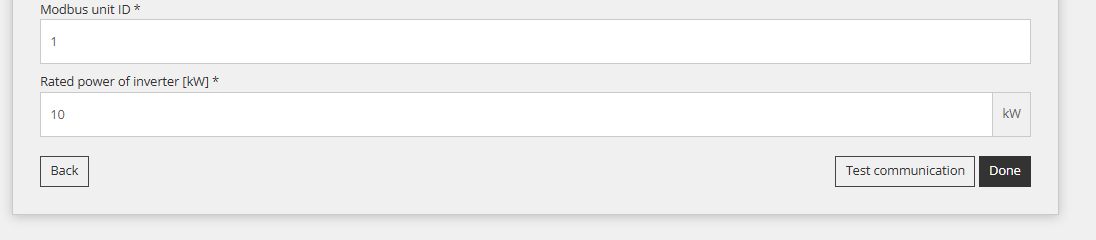

Wymagane jest ustawienie pól Modbus unit ID i Rated power.
4.4 Test komunikacji
Poniżej wszystkich pól kanału komunikacyjnego wymienionych w poprzednim kroku znajduje się przycisk "Test Communication". Ten przycisk służy do weryfikacji, czy połączenie Modbus RTU między urządzeniami działa poprawnie.
Pomyślna odpowiedź:
Nieudana odpowiedź:
5. Odczyty z urządzenia
Celem tego punktu jest pokazanie, jak sprawdzać odczyty z urządzenia. Odbywa się to w sekcji 'Urządzenie (Sofar String inverter)/Last measurement'.
Po pomyślnym dodaniu urządzenia za pośrednictwem konfiguratora, można je monitorować za pomocą aplikacji chmurowej Reduxi.
